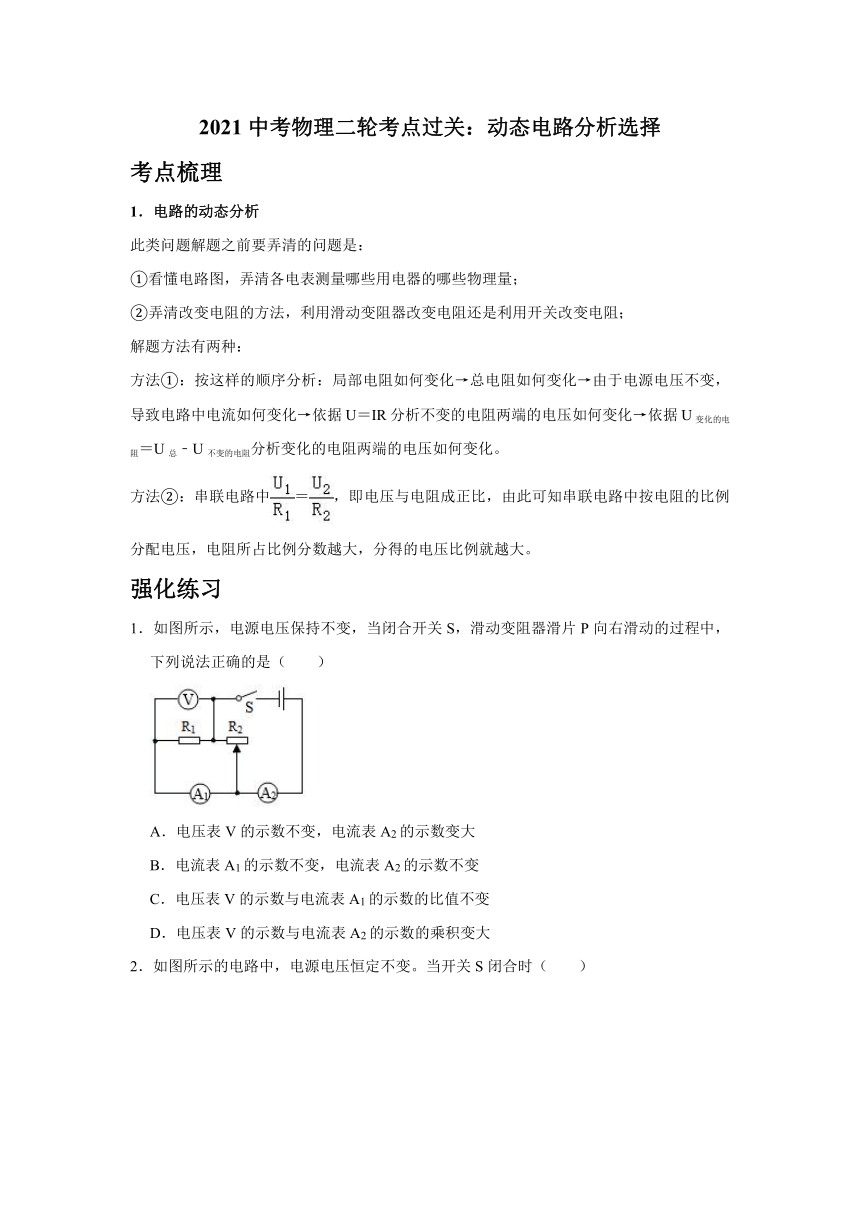

2021中考物理二轮考点过关：动态电路分析选择
考点梳理
1．电路的动态分析
此类问题解题之前要弄清的问题是：
①看懂电路图，弄清各电表测量哪些用电器的哪些物理量；
②弄清改变电阻的方法，利用滑动变阻器改变电阻还是利用开关改变电阻；
解题方法有两种：
方法①：按这样的顺序分析：局部电阻如何变化→总电阻如何变化→由于电源电压不变，导致电路中电流如何变化→依据U＝IR分析不变的电阻两端的电压如何变化→依据U变化的电阻＝U总﹣U不变的电阻分析变化的电阻两端的电压如何变化。
方法②：串联电路中＝，即电压与电阻成正比，由此可知串联电路中按电阻的比例分配电压，电阻所占比例分数越大，分得的电压比例就越大。
强化练习
1．如图所示，电源电压保持不变，当闭合开关S，滑动变阻器滑片P向右滑动的过程中，下列说法正确的是（　　）
A．电压表V的示数不变，电流表A2的示数变大
B．电流表A1的示数不变，电流表A2的示数不变
C．电压表V的示数与电流表A1的示数的比值不变
D．电压表V的示数与电流表A2的示数的乘积变大

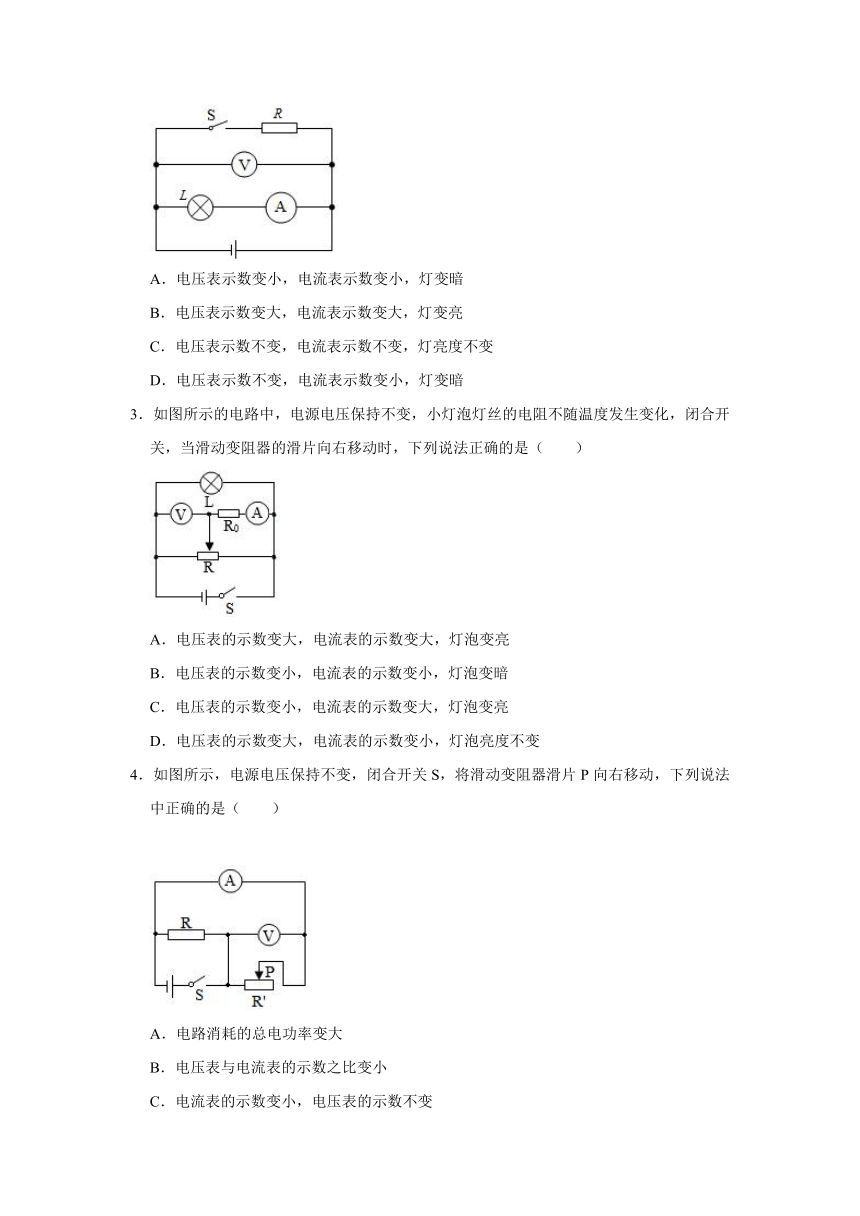

2．如图所示的电路中，电源电压恒定不变。当开关S闭合时（　　）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
3．如图所示的电路中，电源电压保持不变，小灯泡灯丝的电阻不随温度发生变化，闭合开关，当滑动变阻器的滑片向右移动时，下列说法正确的是（　　）
A．电压表的示数变大，电流表的示数变大，灯泡变亮
B．电压表的示数变小，电流表的示数变小，灯泡变暗
C．电压表的示数变小，电流表的示数变大，灯泡变亮
D．电压表的示数变大，电流表的示数变小，灯泡亮度不变
4．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器滑片P向右移动，下列说法中正确的是（　　）
A．电路消耗的总电功率变大
B．电压表与电流表的示数之比变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变大，电压表的示数变小

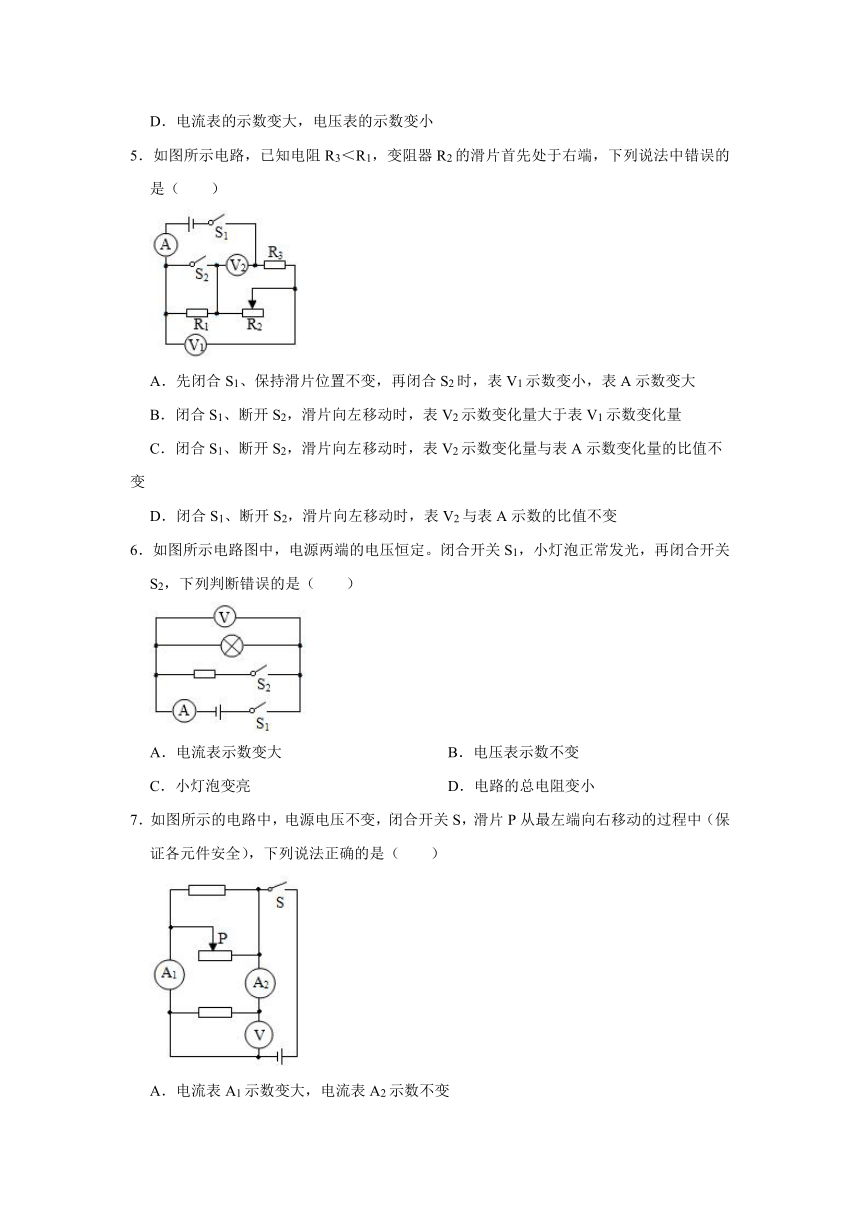

5．如图所示电路，已知电阻R3＜R1，变阻器R2的滑片首先处于右端，下列说法中错误的是（　　）
A．先闭合S1、保持滑片位置不变，再闭合S2时，表V1示数变小，表A示数变大
B．闭合S1、断开S2，滑片向左移动时，表V2示数变化量大于表V1示数变化量
C．闭合S1、断开S2，滑片向左移动时，表V2示数变化量与表A示数变化量的比值不变
D．闭合S1、断开S2，滑片向左移动时，表V2与表A示数的比值不变
6．如图所示电路图中，电源两端的电压恒定。闭合开关S1，小灯泡正常发光，再闭合开关S2，下列判断错误的是（　　）
A．电流表示数变大 B．电压表示数不变
C．小灯泡变亮 D．电路的总电阻变小
7．如图所示的电路中，电源电压不变，闭合开关S，滑片P从最左端向右移动的过程中（保证各元件安全），下列说法正确的是（　　）
A．电流表A1示数变大，电流表A2示数不变
B．电流表A1示数变小，电压表V示数不变
C．电压表V示数与电流表A1示数的乘积不变
D．电压表V示数与电流表A2示数的比值变小

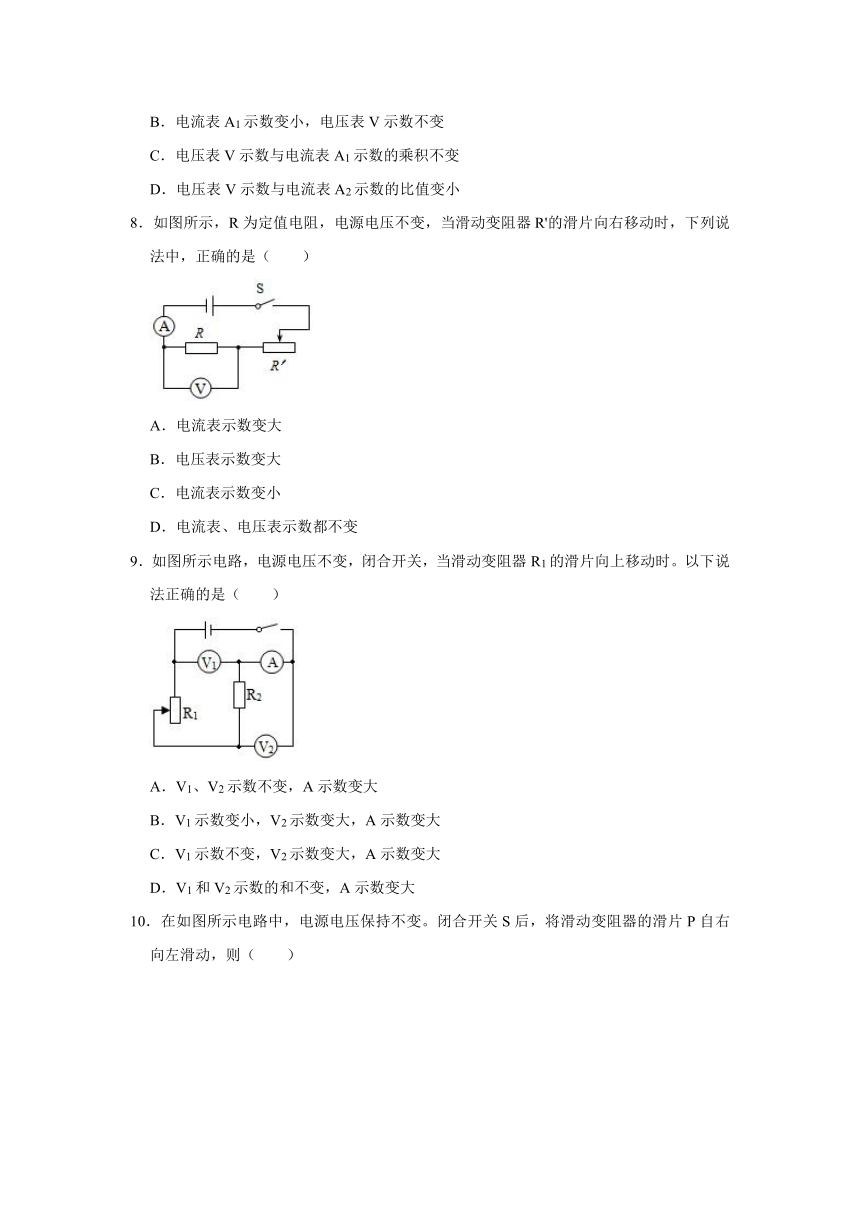

8．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右移动时，下列说法中，正确的是（　　）
A．电流表示数变大
B．电压表示数变大
C．电流表示数变小
D．电流表、电压表示数都不变
9．如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时。以下说法正确的是（　　）
A．V1、V2示数不变，A示数变大
B．V1示数变小，V2示数变大，A示数变大
C．V1示数不变，V2示数变大，A示数变大
D．V1和V2示数的和不变，A示数变大

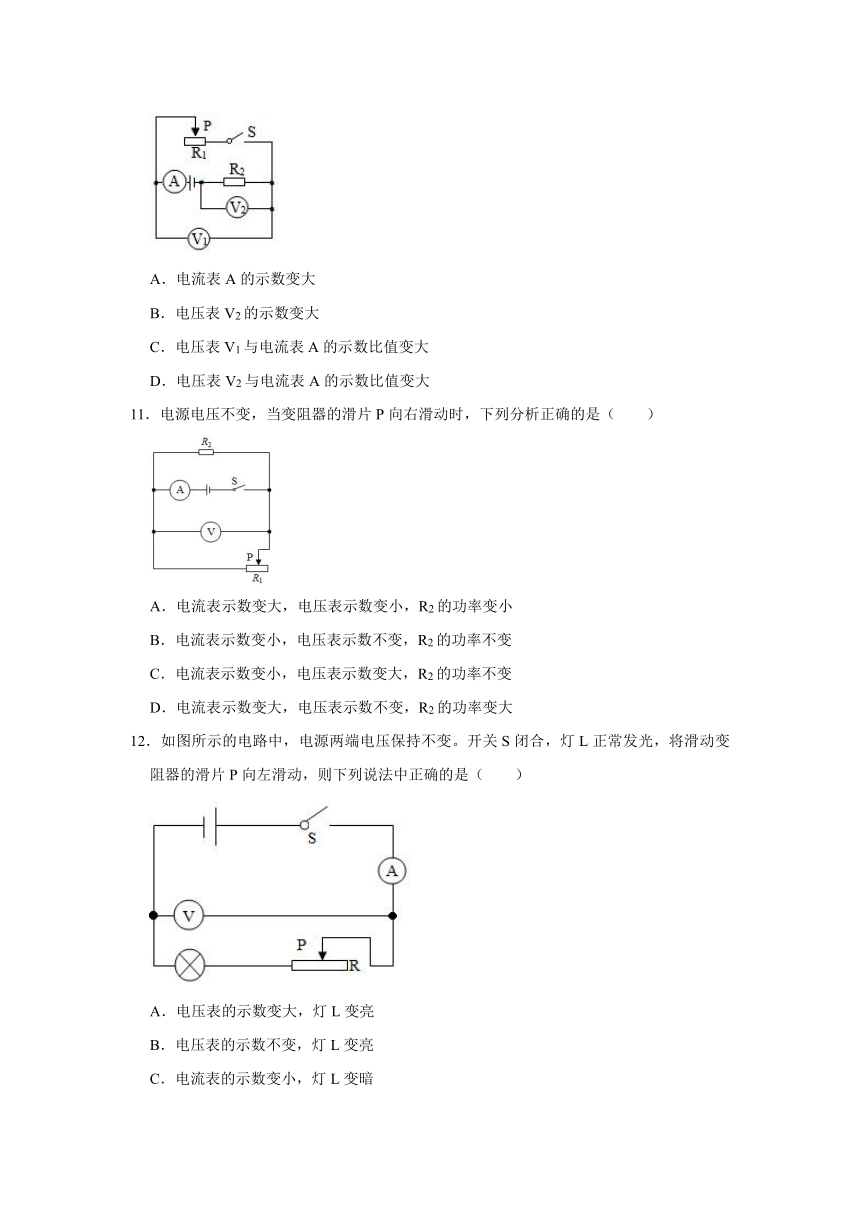

10．在如图所示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自右向左滑动，则（　　）
A．电流表A的示数变大
B．电压表V2的示数变大
C．电压表V1与电流表A的示数比值变大
D．电压表V2与电流表A的示数比值变大
11．电源电压不变，当变阻器的滑片P向右滑动时，下列分析正确的是（　　）
A．电流表示数变大，电压表示数变小，R2的功率变小
B．电流表示数变小，电压表示数不变，R2的功率不变
C．电流表示数变小，电压表示数变大，R2的功率不变
D．电流表示数变大，电压表示数不变，R2的功率变大
12．如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是（　　）
A．电压表的示数变大，灯L变亮
B．电压表的示数不变，灯L变亮
C．电流表的示数变小，灯L变暗
D．电流表的示数不变，灯L变暗
13．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（　　）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
14．小明用如图所示的电路研究电路的特点，闭合开关后，下列说法正确的是（　　）
A．当滑片P向左移动时，电路消耗的总功率变大
B．当滑片P向右移动时，电压表示数变小
C．当滑片P向右移动时，电流表A2示数变小
D．当滑片P向左移动时，电流表A1示数变小
15．如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器R1的滑片P向下移动时，下列说法正确的是（　　）
A．电压表、示数不变，电流表示数变大
B．电压表、示数变大，电流表示数变小
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的积变大
2021中考物理二轮考点过关：动态电路分析选择
参考答案
1．如图所示，电源电压保持不变，当闭合开关S，滑动变阻器滑片P向右滑动的过程中，下列说法正确的是（　　）
A．电压表V的示数不变，电流表A2的示数变大
B．电流表A1的示数不变，电流表A2的示数不变
C．电压表V的示数与电流表A1的示数的比值不变
D．电压表V的示数与电流表A2的示数的乘积变大
【解答】解：
由电路图可知，R1、R2并联，电压表V测电源电压，电流表A1测支路R1的电流，电流表A2测量干路电流；
AB、因电压表始终测量电源电压，而电源电压保持不变，因此滑片移动时，电压表的示数不变；
闭合开关S，滑动变阻器滑片P向右滑动的过程中，滑动变阻器接入电路的阻值变大，电路的总电阻变大，由欧姆定律可知，电路中的总电流变小，即电流表A2的示数变小；
由于R1为定值电阻，且两端电压保持不变，由欧姆定律可知，通过R1的电流不变，即电流表A1的示数不变，故AB错误；
C、由欧姆定律可知，电压表V的示数与电流表A1示数的比值等于R1的阻值，所以其比值不变，故C正确；
D、由于电压表示数不变，电流表A2的示数变小，所以电压表V的示数与电流表A2示数的乘积变小，故D错误。
故选：C。
2．如图所示的电路中，电源电压恒定不变。当开关S闭合时（　　）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
【解答】解：电源电压恒定不变，当开关S闭合时，电阻R与灯泡L并联，并联电路各支路互不影响，灯泡两端的电压不变，所以通过的电流也不变，灯泡的亮度不变，电流表的示数不变；电源电压不变，所以电压表的示数也不变，故C正确。
故选：C。
3．如图所示的电路中，电源电压保持不变，小灯泡灯丝的电阻不随温度发生变化，闭合开关，当滑动变阻器的滑片向右移动时，下列说法正确的是（　　）
A．电压表的示数变大，电流表的示数变大，灯泡变亮
B．电压表的示数变小，电流表的示数变小，灯泡变暗
C．电压表的示数变小，电流表的示数变大，灯泡变亮
D．电压表的示数变大，电流表的示数变小，灯泡亮度不变
【解答】解：由图可知，由图可知，R0与R的右部分并联后再与R的左部分串联在一个支路中，灯泡L在另外的支路中；电流表测量通过R0的电流；电压表测量R左部分两端的电压；
由于并联电路中各支路互不影响，当滑动变阻器滑片移动时，灯泡两端的电压和通过灯泡的电流不变，则灯泡的亮度不变；
当滑动变阻器的滑片向右移动时，R的右部分的电阻变大，R的左部分的电阻变小，根据并联电路的电阻关系可知，R0与R的右部分并联的总电阻会变小，根据串联电路分压规律可知，并联部分分担的电压减小，R的左部分分担的电压变大，即电压表示数变大；
R0两端的电压变小，根据欧姆定律I＝可知，通过R0的电流减小，即电流表示数减小；
综上所述，D正确。
故选：D。
4．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器滑片P向右移动，下列说法中正确的是（　　）
A．电路消耗的总电功率变大
B．电压表与电流表的示数之比变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变大，电压表的示数变小
【解答】解：由电路图可知，定值电阻R与滑动变阻器R′并联，电压表测电源两端的电压，电流表测R′支路的电流。
因电源电压保持不变，
所以，滑片移动时，电压表V的示数不变，故D错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，R支路的电流不变，
将滑动变阻器滑片P向右移动时，接入电路中的电阻变大，
由I＝可知，滑动变阻器支路的电流变小，即电流表的示数变小，故C正确；
则电压表与电流表的示数之比变大，故B错误；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，
由P＝UI可知，电路消耗的总功率变小，故A错误。
故选：C。
5．如图所示电路，已知电阻R3＜R1，变阻器R2的滑片首先处于右端，下列说法中错误的是（　　）
A．先闭合S1、保持滑片位置不变，再闭合S2时，表V1示数变小，表A示数变大
B．闭合S1、断开S2，滑片向左移动时，表V2示数变化量大于表V1示数变化量
C．闭合S1、断开S2，滑片向左移动时，表V2示数变化量与表A示数变化量的比值不变
D．闭合S1、断开S2，滑片向左移动时，表V2与表A示数的比值不变
【解答】解：
A.先闭合S1时，R1、R2、R3串联，电压表V1测R1和R2两端的电压之和，电压表V2测R2和R3两端的电压之和，电流表A测电路中的电流，
再闭合S2时，R2、R3串联，电压表V1测R2两端的电压，电压表V2测R2和R3两端的电压之和，电流表A测电路中的电流，
因串联电路中总电阻等于各分电阻之和，所以再闭合S2时电路中的总电阻变小，
由I＝可知，电路中的电流变大，即电流表A的示数变大，
再闭合S2时，与电压表V1并联部分的电阻变小，由串联电路的分压特点可知，与电压表V1并联部分分得的电压变小，其示数变小，故A正确；
BCD.闭合S1、断开S2时，电压表V1测R1和R2两端的电压之和，电压表V2测R2和R3两端的电压之和，电流表A测电路中的电流，
设滑片向左移动前后时，电路中的电流分别为I1、I2，
则电压表V1示数的变化量△UV1＝（U﹣I1R3）﹣（U﹣I2R3）＝（I2﹣I1）R3﹣﹣﹣﹣﹣﹣﹣①
电压表V2示数的变化量△UV2＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由R3＜R1可知，△UV1＜△UV2，即表V2示数变化量大于表V1示数变化量，故B正确；
由②可得＝R1，且R1为定值电阻，所以表V2示数变化量与表A示数变化量的比值不变，故C正确；
因滑片向左移动时，R2接入电路中的电阻变小，
所以，由R＝可知，表V2与表A示数的比值等于R2与R3的阻值之和，则其比值变小，故D错误。
故选：D。
6．如图所示电路图中，电源两端的电压恒定。闭合开关S1，小灯泡正常发光，再闭合开关S2，下列判断错误的是（　　）
A．电流表示数变大 B．电压表示数不变
C．小灯泡变亮 D．电路的总电阻变小
【解答】解：由电路图可知，闭合开关S1时，电路为灯泡的简单电路，电流表测通过灯泡的电流，电压表测电源两端的电压；
再闭合开关S2后，灯泡与定值电阻并联，电流表测干路电流，电压表仍测电源两端的电压，由电源两端的电压恒定可知，电压表的示数不变，故B正确；
因并联电路中各支路独立工作、互不影响，所以，通过灯泡的电流和实际功率不变，则小灯泡的亮暗不变，故C错误；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大，故A正确；
由I＝可知，电源的电压不变，干路电流变大，则电路的总电阻变小，故D正确。
故选：C。
7．如图所示的电路中，电源电压不变，闭合开关S，滑片P从最左端向右移动的过程中（保证各元件安全），下列说法正确的是（　　）
A．电流表A1示数变大，电流表A2示数不变
B．电流表A1示数变小，电压表V示数不变
C．电压表V示数与电流表A1示数的乘积不变
D．电压表V示数与电流表A2示数的比值变小
【解答】解：由电路图可知，上方定值电阻、滑动变阻器、下方定值电阻并联，电流表A1测上方定值电阻和滑动变阻器支路的电流之和，电流表A2测下方定值电阻支路的电流，电压表V测电源两端的电压。
因电源电压不变，所以滑片移动时电压表V的示数不变，
因并联电路中各支路独立工作、互不影响，所以滑片移动时两定值电阻支路的电流不变，
则电流表A2的示数不变，电压表V示数与电流表A2示数的比值不变，故D错误；
滑片P从最左端向右移动的过程中，接入电路中的电阻变小，由I＝可知，变阻器支路的电流变大，
则上方定值电阻和滑动变阻器支路的电流之和变大，即电流表A1的示数变大，故A正确、B错误；
所以，电压表V示数与电流表A1示数的乘积变大，故C错误。
故选：A。
8．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右移动时，下列说法中，正确的是（　　）
A．电流表示数变大
B．电压表示数变大
C．电流表示数变小
D．电流表、电压表示数都不变
【解答】解：由电路图可知，滑动变阻器与定值电阻R串联，电压表R两端的电压，电流表测电路中的电流；
滑动变阻器的滑片右移，滑动变阻器连入电路的电阻增大，滑动变阻器和定值电阻串联，定值电阻阻值不变，所以总电阻增大，总电压不变，根据I＝可知，电路中的电流减小，电流表的示数变小；
对于定值电阻，阻值不变，电流减小，根据U＝IR，电压减小，所以电压表的示数减小；
故C正确，ABD错误。
故选：C。
9．如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时。以下说法正确的是（　　）
A．V1、V2示数不变，A示数变大
B．V1示数变小，V2示数变大，A示数变大
C．V1示数不变，V2示数变大，A示数变大
D．V1和V2示数的和不变，A示数变大
【解答】解：由电路图可知，滑动变阻器R1与定值电阻R2串联，电压表V2测量R2两端的电压，电压表V1测电源两端的电压，电流表A测电路中的电流。
因电源电压不变，
所以，滑片移动时，电压表V1的示数不变，故B错误；
当滑动变阻器R1的滑片向上移动时，接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，即电流表A的示数变大，
由U＝IR可知，定值电阻R2两端的电压变大，即电压表V2的示数变大，故A错误、C正确；
则V1和V2示数的和变大，故D错误。
故选：C。
10．在如图所示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自右向左滑动，则（　　）
A．电流表A的示数变大
B．电压表V2的示数变大
C．电压表V1与电流表A的示数比值变大
D．电压表V2与电流表A的示数比值变大
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流。
当将滑动变阻器的滑片P自右向左滑动时，R1接入电路中的电阻变大，电路的总电阻变大，
由I＝可知，电路中的电流变小，即电流表A的示数变小，故A错误；
由U＝IR可知，R2两端的电压变小，即电压表V2的示数变小，故B错误；
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压变大，即电压表V1的示数变大，
则电压表V1与电流表A的示数比值变大，故C正确；
由R＝可知，电压表V2与电流表A的示数比值等于R2的阻值，则其比值不变，故D错误。
故选：C。
11．电源电压不变，当变阻器的滑片P向右滑动时，下列分析正确的是（　　）
A．电流表示数变大，电压表示数变小，R2的功率变小
B．电流表示数变小，电压表示数不变，R2的功率不变
C．电流表示数变小，电压表示数变大，R2的功率不变
D．电流表示数变大，电压表示数不变，R2的功率变大
【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路中的电流。
电源的电压不变，滑片移动时，电压表的示数不变；
并联电路中各支路独立工作、互不影响，滑片移动时，通过R2的电流不变，R2的功率不变；
滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，根据I＝可知，该支路的电流变小，并联电路中干路电流等于各支路电流之和，干路电流变小，即电流表的示数变小；综合上述分析可得，B正确，ACD错误。
故选：B。
12．如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是（　　）
A．电压表的示数变大，灯L变亮
B．电压表的示数不变，灯L变亮
C．电流表的示数变小，灯L变暗
D．电流表的示数不变，灯L变暗
【解答】解：
A、由图知，灯与变阻器串联，电压表测电源电压，所以滑片向左滑动时电压表的示数保持不变，故A错误；
BCD、图中电流表测电路的电流，将滑动变阻器的滑片P向左滑动，则变阻器连入电路的电阻变小，由串联电阻的规律，电路的总电阻变小，根据I＝可知电流表示数变大，根据P＝I2R可知灯的实际功率变大，则灯L变亮，故B正确；CD错误。
故选：B。
13．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（　　）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
【解答】解：如图，电阻R1与滑动变阻器并联，电流表A2测量通过电阻R1的电流，电流表A1测量干路上的电流；
当滑动变阻器的滑片P向右移动时，因为电源电压保持不变，电压表测量并联支路电压或电源电压，故电压表V的示数不变；
当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，根据欧姆定律可知，通过R2的电流减小；并联电路中各支路互不影响，则通过R1的电流不变，即电流表A2示数不变，并联电路中，干路中的电流等于各支路电流的和，所以干路中的电流减小，即电流表A1示数变小；
综上所述，故A正确，BCD错误。
故选：A。
14．小明用如图所示的电路研究电路的特点，闭合开关后，下列说法正确的是（　　）
A．当滑片P向左移动时，电路消耗的总功率变大
B．当滑片P向右移动时，电压表示数变小
C．当滑片P向右移动时，电流表A2示数变小
D．当滑片P向左移动时，电流表A1示数变小
【解答】解：由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测L支路的电流，电压表测电源的电压。
因电源的电压不变，所以，滑片移动时，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过L的电流不变，即电流表A2的示数不变，故B错误；
当滑片P向左移动时，变阻器接入电路中的电阻变小，由I＝可知，通过变阻器R的电流变大；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变大，故D错误；
当滑片P向左移动时，电压表示数不变，电流表A1的示数变大，由P＝UI可知，电路消耗的总功率变大，故A正确；
当滑片P向右移动时，由于并联电路各支路互不影响，则通过灯泡的电流不变，即电流表A2示数不变，故C错误。
故选：A。
15．如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器R1的滑片P向下移动时，下列说法正确的是（　　）
A．电压表、示数不变，电流表示数变大
B．电压表、示数变大，电流表示数变小
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的积变大
【解答】解：由电路图可知，R1、R2串联，电压表V1测量电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流；
由于电源电压不变，移动滑片时，电压表V1示数保持不变；
当滑动变阻器R1的滑片P向下移动时，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小；
根据U＝IR可知，R2两端的电压变小，即电压表V2示数变小；故AB错误；
电压表V2示数与电流表A示数的比值为R2的阻值，保持不变，故C正确；
电压表V1示数保持不变，电流表A示数变小，其乘积变小，故D错误。
故选：C。
