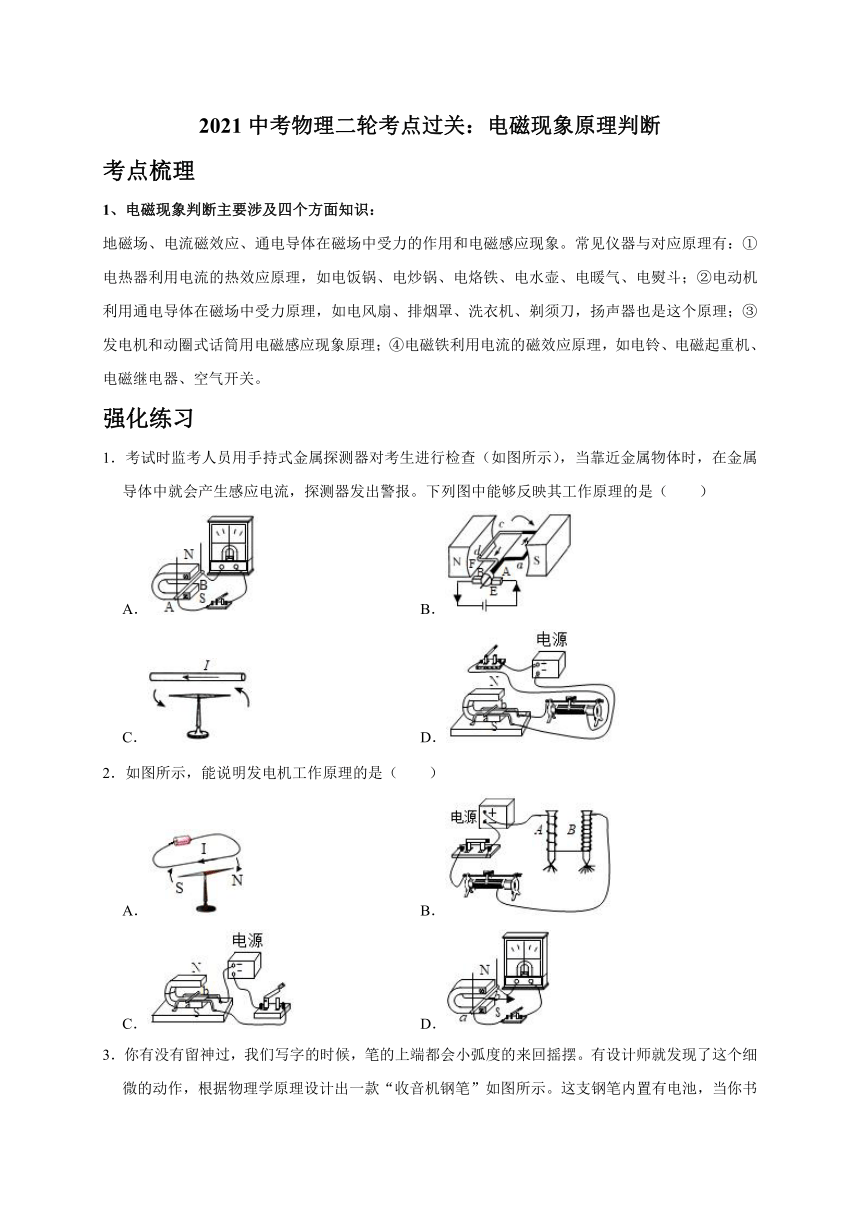

2021中考物理二轮考点过关：电磁现象原理判断
考点梳理
1、电磁现象判断主要涉及四个方面知识：
地磁场、电流磁效应、通电导体在磁场中受力的作用和电磁感应现象。常见仪器与对应原理有：①电热器利用电流的热效应原理，如电饭锅、电炒锅、电烙铁、电水壶、电暖气、电熨斗；②电动机利用通电导体在磁场中受力原理，如电风扇、排烟罩、洗衣机、剃须刀，扬声器也是这个原理；③发电机和动圈式话筒用电磁感应现象原理；④电磁铁利用电流的磁效应原理，如电铃、电磁起重机、电磁继电器、空气开关。
强化练习
1．考试时监考人员用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报。下列图中能够反映其工作原理的是（　　）
A． B．
C． D．
2．如图所示，能说明发电机工作原理的是（　　）
A． B．
C． D．

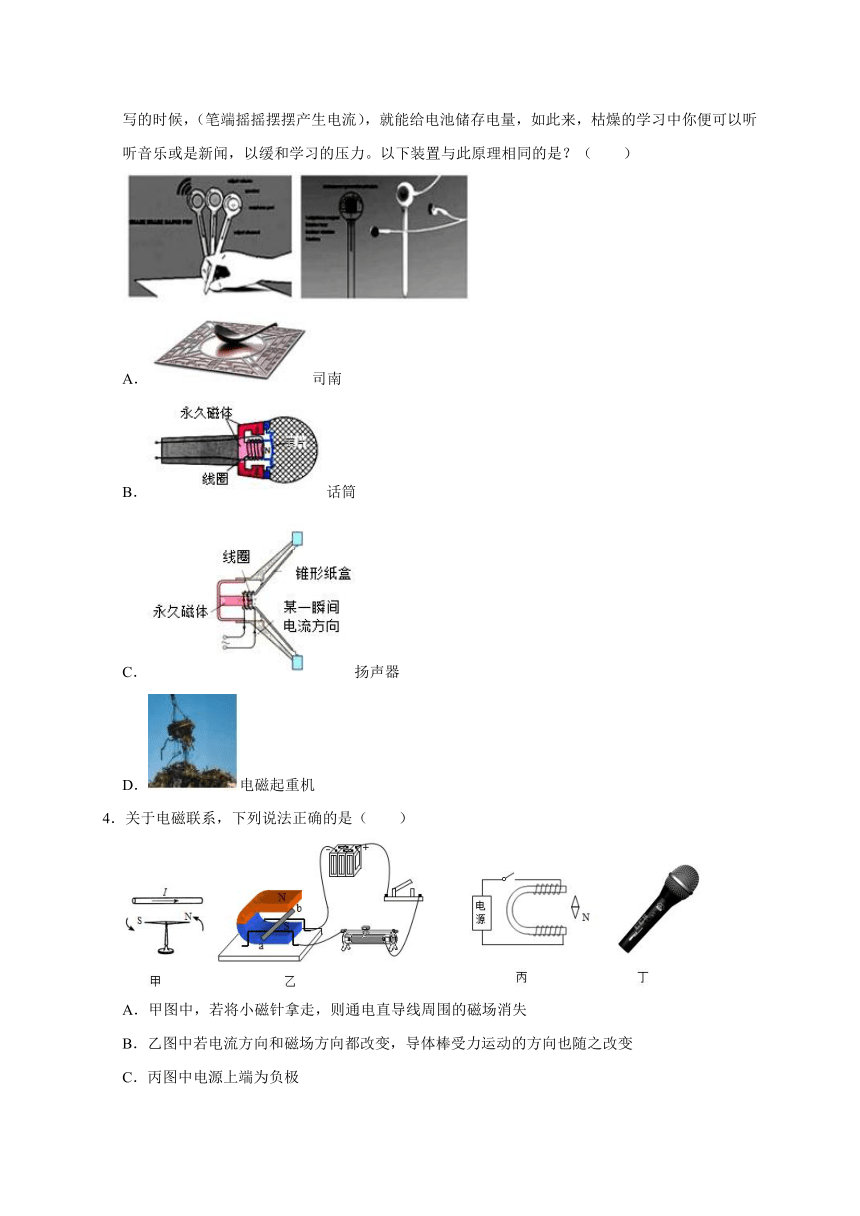

3．你有没有留神过，我们写字的时候，笔的上端都会小弧度的来回摇摆。有设计师就发现了这个细微的动作，根据物理学原理设计出一款“收音机钢笔”如图所示。这支钢笔内置有电池，当你书写的时候，（笔端摇摇摆摆产生电流），就能给电池储存电量，如此来，枯燥的学习中你便可以听听音乐或是新闻，以缓和学习的压力。以下装置与此原理相同的是？（　　）
A．司南
B．话筒
C．扬声器
D．电磁起重机
4．关于电磁联系，下列说法正确的是（　　）
A．甲图中，若将小磁针拿走，则通电直导线周围的磁场消失
B．乙图中若电流方向和磁场方向都改变，导体棒受力运动的方向也随之改变
C．丙图中电源上端为负极
D．丁图中的动圈式话筒的工作原理与发电机的工作原理相同

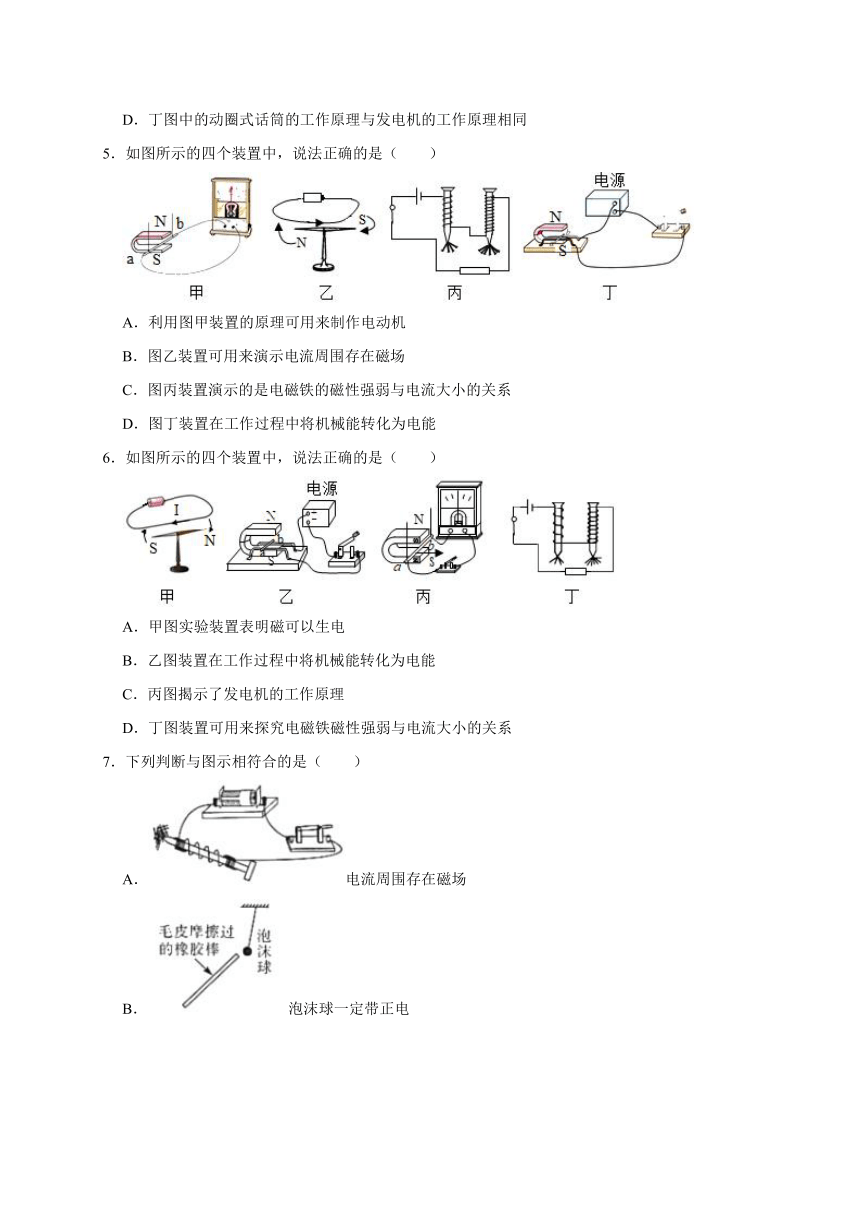

5．如图所示的四个装置中，说法正确的是（　　）
A．利用图甲装置的原理可用来制作电动机
B．图乙装置可用来演示电流周围存在磁场
C．图丙装置演示的是电磁铁的磁性强弱与电流大小的关系
D．图丁装置在工作过程中将机械能转化为电能
6．如图所示的四个装置中，说法正确的是（　　）
A．甲图实验装置表明磁可以生电
B．乙图装置在工作过程中将机械能转化为电能
C．丙图揭示了发电机的工作原理
D．丁图装置可用来探究电磁铁磁性强弱与电流大小的关系
7．下列判断与图示相符合的是（　　）
A．电流周围存在磁场
B．泡沫球一定带正电
C．通电螺线管右端是N极
D．磁场对电流有力的作用

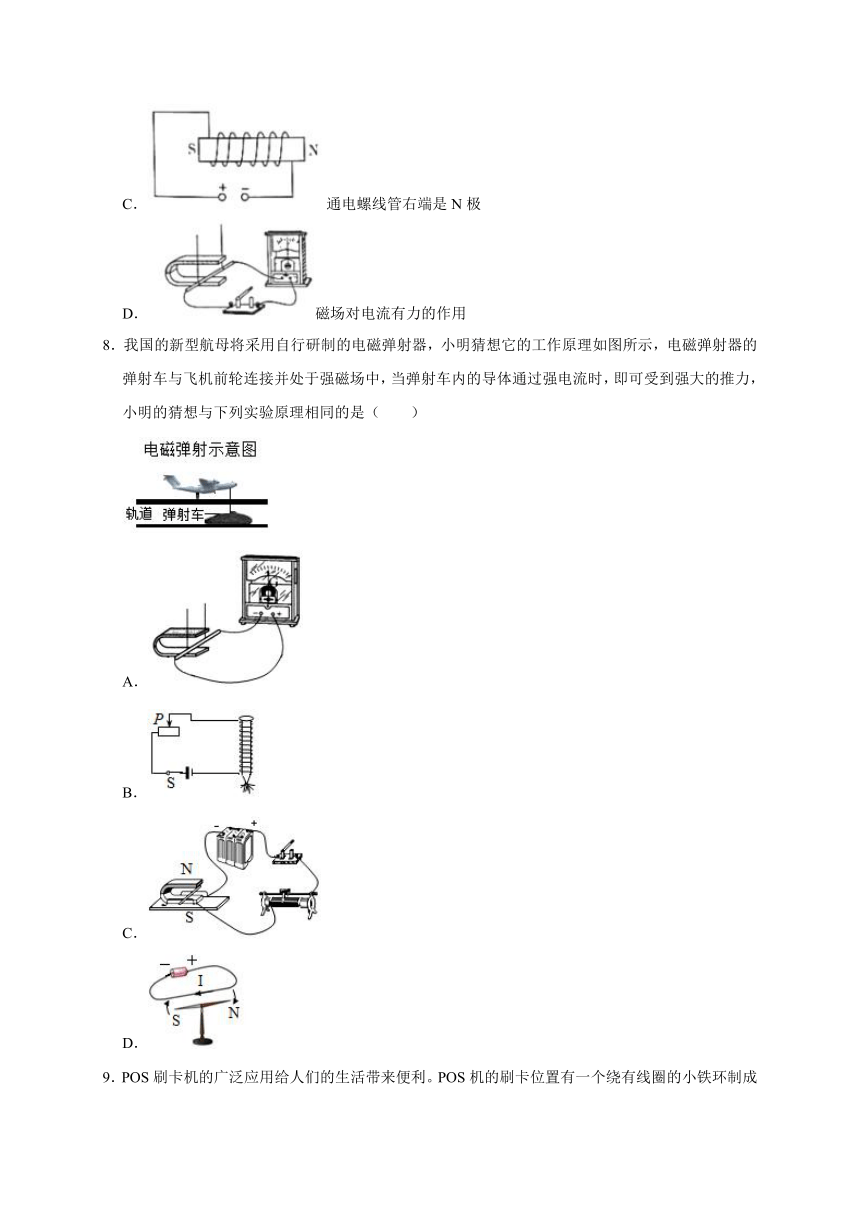

8．我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是（　　）
A．
B．
C．
D．

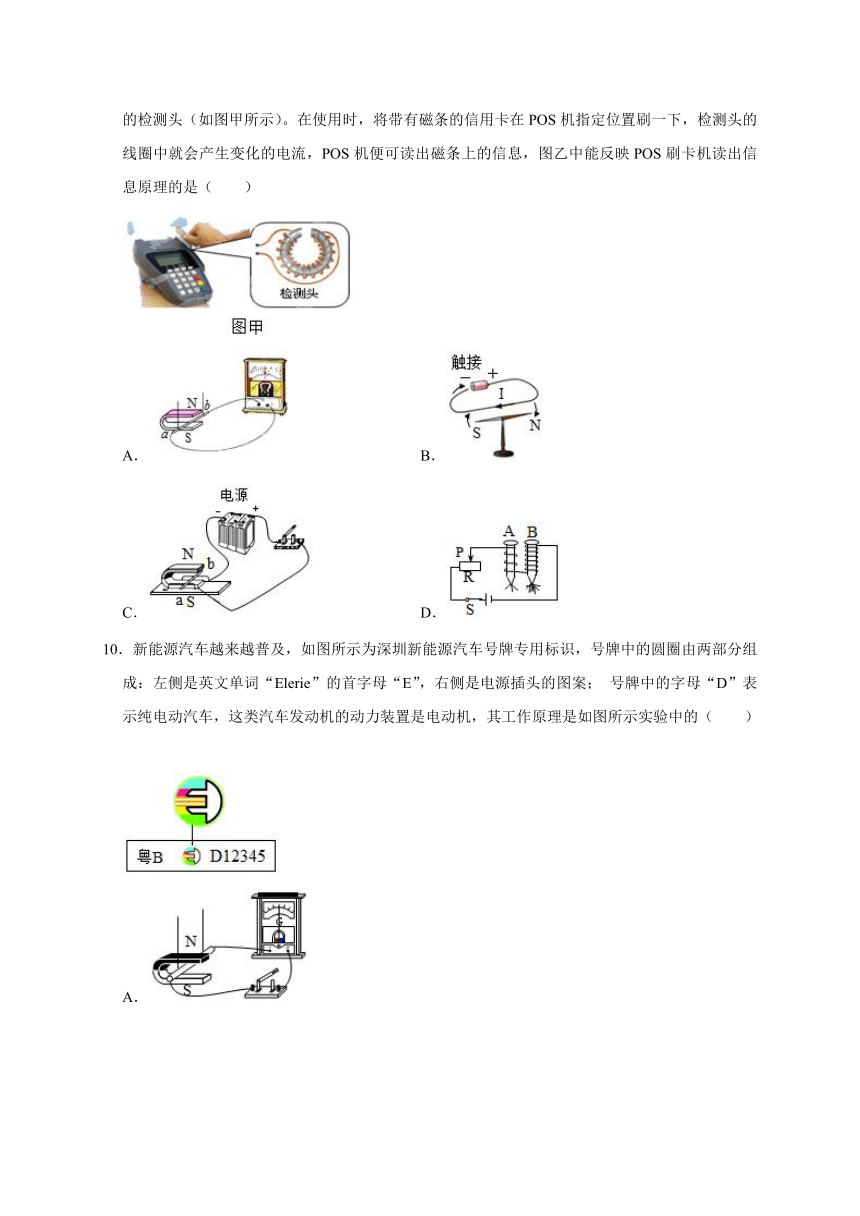

9．POS刷卡机的广泛应用给人们的生活带来便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图甲所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图乙中能反映POS刷卡机读出信息原理的是（　　）
A． B．
C． D．
10．新能源汽车越来越普及，如图所示为深圳新能源汽车号牌专用标识，号牌中的圆圈由两部分组成：左侧是英文单词“Elerie”的首字母“E”，右侧是电源插头的图案； 号牌中的字母“D”表示纯电动汽车，这类汽车发动机的动力装置是电动机，其工作原理是如图所示实验中的（　　）
A．
B．
C．
D．
11．如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（　　）
A．
B．
C．
D．
12．下列四个实验，工作原理和如图中电动剃须刀工作原理相同的是（　　）
A．
B．
C．
D．
13．如图所示，下列关于物理实验表述正确的是（　　）
A．图甲实验揭示了电流的周围存在磁场，应用于发电机
B．图乙实验揭示了通电导体在磁场中受力运动，应用于发电机
C．图丙，说明电流相同时线图匝数越多电磁铁磁性越强
D．图丁实验电源的左端是正极，小磁针A端是S极
14．有关电与磁的知识，下列说法错误的是（　　）
A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系
B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关
C．丙图中麦克风的工作原理是电磁感应现象
D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同
15．下列器件中，利用电磁感应现象来工作的是（　　）
A．麦克风
B． 除尘电动机
C．电铃
D．扬声器
2021中考物理二轮考点过关：电磁现象原理判断
参考答案
1．考试时监考人员用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报。下列图中能够反映其工作原理的是（　　）
A． B．
C． D．
【解答】解：由题意可知，金属探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了电流，即金属探测器工作原理为电磁感应现象。
A、该图是发电机原理图，发电机是利用闭合电路的部分导体在磁场中做切割磁感线运动、产生感应电流的原理制成的（即电磁感应现象），故A正确；
BD、该图是电动机原理图，电动机是利用通电导体在磁场中受力运动的原理制成的，故BD错误；
C、该图是电流的磁效应实验，故C错误。
故选：A。
2．如图所示，能说明发电机工作原理的是（　　）
A． B．
C． D．
【解答】解：A、如图，导体中有电流时，小磁针发生偏转，说明电流周围存在磁场，故A错误。
B、如图，是探究在电流一定时，线圈匝数越多，电磁铁磁性越强，故B错误。
C、如图，是通电导体在磁场中受力而运动，这是电动机的工作原理，故C错误。
D、如图，闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生，这是发电机的工作原理，故D正确。
故选：D。
3．你有没有留神过，我们写字的时候，笔的上端都会小弧度的来回摇摆。有设计师就发现了这个细微的动作，根据物理学原理设计出一款“收音机钢笔”如图所示。这支钢笔内置有电池，当你书写的时候，（笔端摇摇摆摆产生电流），就能给电池储存电量，如此来，枯燥的学习中你便可以听听音乐或是新闻，以缓和学习的压力。以下装置与此原理相同的是？（　　）
A．司南
B．话筒
C．扬声器
D．电磁起重机
【解答】解：
笔端摇摇摆摆产生电流，是利用闭合电路的部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流的原理制成的，故这款摇摆钢笔“发电”的原理是电磁感应；
A、该装置是司南，是利用地磁场的作用来指示南北的，故A错误；
B、话筒的工作原理是电磁感应现象，故B正确；
C、扬声器的工作原理是通电导体在磁场中受力而运动，故C错误；
D、电磁起重机中含有电磁铁，是利用电流的磁效应来工作的，故D错误。
故选：B。
4．关于电磁联系，下列说法正确的是（　　）
A．甲图中，若将小磁针拿走，则通电直导线周围的磁场消失
B．乙图中若电流方向和磁场方向都改变，导体棒受力运动的方向也随之改变
C．丙图中电源上端为负极
D．丁图中的动圈式话筒的工作原理与发电机的工作原理相同
【解答】解：
A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；
B、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，改变电流方向并对调N，S极，导体棒摆动方向不变，故B错误；
C、由图可知，小磁针的下端为N极，根据异名磁极相互吸引可知，下面螺线管的右端为S极，根据安培定则可知，下面螺线管中的电流从左端流入，右端流出，故电源上端为正极，故C错误；
D、导体棒在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，根据该原理制成了发电机，动圈式话筒的工作原理与发电机的工作原理相同，故D正确。
故选：D。
5．如图所示的四个装置中，说法正确的是（　　）
A．利用图甲装置的原理可用来制作电动机
B．图乙装置可用来演示电流周围存在磁场
C．图丙装置演示的是电磁铁的磁性强弱与电流大小的关系
D．图丁装置在工作过程中将机械能转化为电能
【解答】解：
A、图甲没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，是发电机的原理图，故A错误；
B、图乙验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故B正确；
C、图丙电流大小一定，匝数多的线圈吸引较多的铁钉，可用来演示电磁铁中磁性强弱与线圈匝数的关系，不能探究电磁铁的磁性强弱与电流大小的关系，故C错误；
D、图丁有电池，验证通电导体在磁场中受力的实验，利用此装置原理制造了电动机，电动机在工作过程中将电能转化为机械能，故D错误。
故选：B。
6．如图所示的四个装置中，说法正确的是（　　）
A．甲图实验装置表明磁可以生电
B．乙图装置在工作过程中将机械能转化为电能
C．丙图揭示了发电机的工作原理
D．丁图装置可用来探究电磁铁磁性强弱与电流大小的关系
【解答】解：A、奥斯特实验说明通电导线的周围存在磁场，揭示了电可以生磁，故A错误；
B、该实验装置是用来研究通电导线在磁场中受力的作用的实验，此过程中电能转化为机械能，故B错误；
C、该实验装置是用于研究感应电流的实验，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，将机械能转化为电能，发电机就是应用了这一原理，故C正确；
D、丁图中为串联电路，电流相同，能探究电磁铁的磁性强弱与线圈匝数的关系，故D错误。
故选：C。
7．下列判断与图示相符合的是（　　）
A．电流周围存在磁场
B．泡沫球一定带正电
C．通电螺线管右端是N极
D．磁场对电流有力的作用
【解答】解：A、通电导线有磁性，能吸引小铁钉，说明电流的周围存在磁场，故A正确；
B、用毛皮摩擦过的橡胶棒带负电，吸引泡沫球，泡沫球有两种可能：一是带正电，二是不带电，故B错误；
C、如图，先标出螺线管中的电流方向，用右手握住通电螺线管，让四指指向电流方向，则大拇指指向通电螺线管的N极，左侧为N极，故C错误；
D、本图为研究电磁感应现象的实验，故D错误。
故选：A。
8．我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是（　　）
A．
B．
C．
D．
【解答】解：由题意知道，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，所以，小明的猜想，电磁弹射器的工作原理是磁场对通电导线的力的作用而运动。
A．图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流，这是电磁感应现象，故A不符合题意；
B．由图知道，这是研究电磁铁磁性强弱的影响因素，利用的是电流的磁效应，故B不符合题意；
C．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故C符合题意；
D．图中的实验说明通电导线的周围存在磁场，故D不符合题意。
故选：C。
9．POS刷卡机的广泛应用给人们的生活带来便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图甲所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图乙中能反映POS刷卡机读出信息原理的是（　　）
A． B．
C． D．
【解答】解：由题意可知，POS刷卡机读出信息的原理就是电磁感应现象；
A、如图电路中没有电源，当闭合开关，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故A正确。
B、由图知，这是奥斯特实验，说明了电流周围存在着磁场，故B错误。
C、如图电路中有电源，通电导体在磁场中会受力运动，故C错误。
D、由图知，该实验是研究影响电磁铁磁性强弱的因素，故D错误。
故选：A。
10．新能源汽车越来越普及，如图所示为深圳新能源汽车号牌专用标识，号牌中的圆圈由两部分组成：左侧是英文单词“Elerie”的首字母“E”，右侧是电源插头的图案； 号牌中的字母“D”表示纯电动汽车，这类汽车发动机的动力装置是电动机，其工作原理是如图所示实验中的（　　）
A．
B．
C．
D．
【解答】解：电动机的工作原理是：通电导体在磁场中受力运动；
A、电路中没有电源，是电磁感应的实验图，属于发电机的原理，故A不符合题意；
B、电路中有电源，通电线圈或导体受到磁场力的作用运动，是电动机的工作原理，故B符合题意；
C、是研究电磁铁磁性强弱影响因素的原理图，是根据电流的磁效应制成的，故C不符合题意；
D、是奥斯特实验图，小磁针指针偏转说明通电导体周围有磁场，故D不符合题意。
故选：B。
11．如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（　　）
A．
B．
C．
D．
【解答】解：手摇发电机是利用电磁感应现象的原理工作的，将机械能转化为电能；
A、此图为研究通电螺线管磁场的特点的装置，与发电机无关，故A错误；
B、该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故B错误；
C、此图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电磁感应现象，该现象就是发电机的原理，故C正确；
D、此图中有电源，磁场中的导体通电后，会受力运动，即说明通电导线在磁场中受力的作用，故D错误。
故选：C。
12．下列四个实验，工作原理和如图中电动剃须刀工作原理相同的是（　　）
A．
B．
C．
D．
【解答】解：A、图中闭合开关后，导体在磁场中受力运动，是电动机的原理图，故A正确；
B、图为奥斯特实验装置图，说明通电导体周围存在磁场，故B错误；
C、图为闭合电路中的部分导体在磁场中切割磁感线产生感应电流的实验，这是电磁感应现象，故C错误；
D、图为发电机的实验装置图，故D错误；
故选：A。
13．如图所示，下列关于物理实验表述正确的是（　　）
A．图甲实验揭示了电流的周围存在磁场，应用于发电机
B．图乙实验揭示了通电导体在磁场中受力运动，应用于发电机
C．图丙，说明电流相同时线图匝数越多电磁铁磁性越强
D．图丁实验电源的左端是正极，小磁针A端是S极
【解答】解：
A、如图甲是奥斯特实验，说明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，应用在电磁铁上，但不能应用于发电机，故A错误；
B、如图乙，电路中有电源、有磁场，是通电导体在磁场中受力而运动，其实际应用是电动机，故B错误；
C、如图丙，两个电磁铁是串联的，则通过两个电磁铁的电流相同，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，故C正确；
D、如图丁，螺线管的左端是N极，右端是S极，根据安培定则可知电源的右端是正极，由磁极间相互作用规律可知小磁针的A端是S极，故D错误。
故选：C。
14．有关电与磁的知识，下列说法错误的是（　　）
A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系
B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关
C．丙图中麦克风的工作原理是电磁感应现象
D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同
【解答】解：A、由图可知，通过两个电磁铁的电流相同，线圈匝数不同，可以探究电磁铁磁性强弱与线圈匝数的关系，故A正确；
B、电磁继电器实质是利用电磁铁控制工作电路通断的开关，电磁铁通电后具有与磁性，能吸引衔铁，实现电路的通与断，故B正确；
C、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故C正确；
D、扬声器在工作时，线圈中有电流通过，通电线圈在磁场中受磁场力而运动，故与电动机的原理相同，其工作时，电能转化为机械能，故D错误。
故选：D。
15．下列器件中，利用电磁感应现象来工作的是（　　）
A．麦克风
B． 除尘电动机
C．电铃
D．扬声器
【解答】解：
A．麦克风工作时，是人说话的声音使得线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，故A符合题意；
B．除尘电动机是利用电磁继电器工作，利用了电流的磁效应，故B不符合题意；
C．电铃的主要部件是电磁铁，利用电流的磁效应工作的，故C不符合题意；
D．扬声器利用通电线圈在磁场中受力运动的原理工作的，故D不符合题意。
故选：A。
