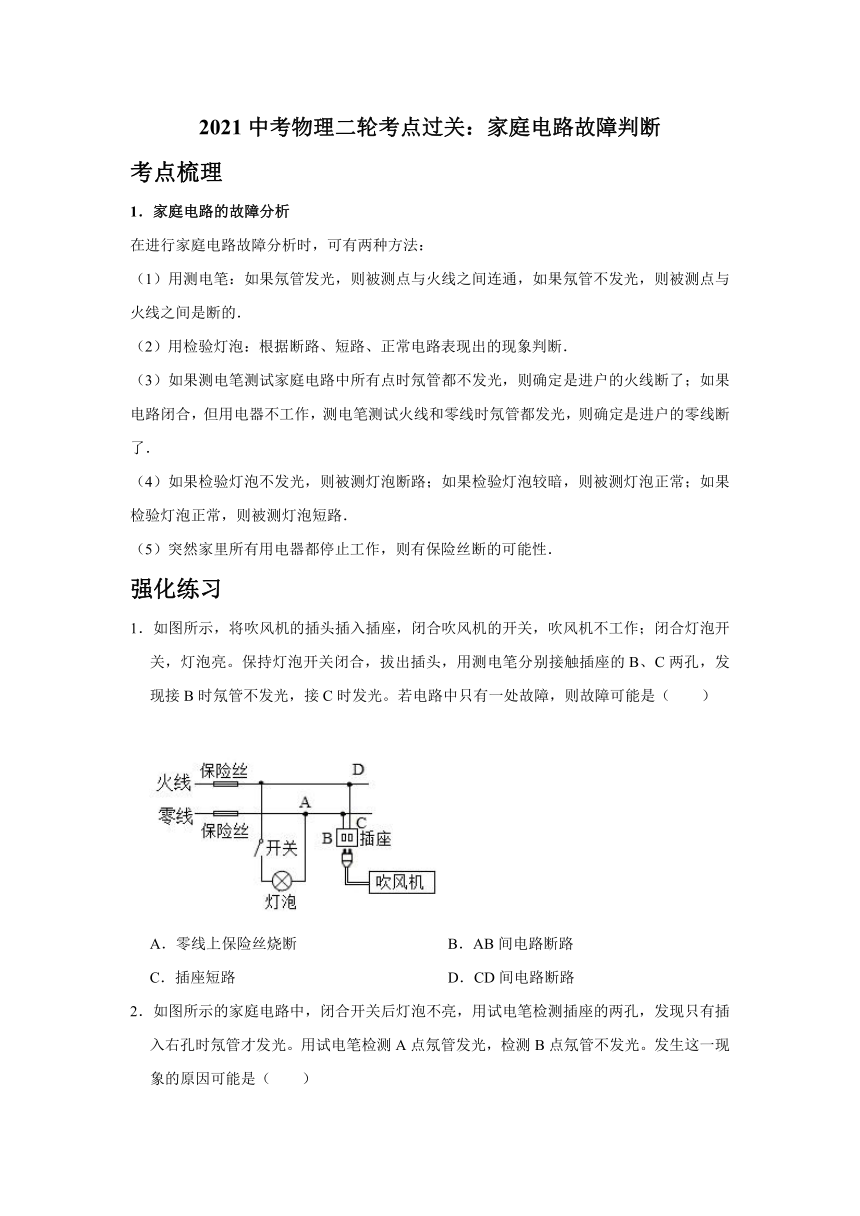

2021中考物理二轮考点过关：家庭电路故障判断
考点梳理
1．家庭电路的故障分析
在进行家庭电路故障分析时，可有两种方法：
（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的．
（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断．
（3）如果测电笔测试家庭电路中所有点时氖管都不发光，则确定是进户的火线断了；如果电路闭合，但用电器不工作，测电笔测试火线和零线时氖管都发光，则确定是进户的零线断了．
（4）如果检验灯泡不发光，则被测灯泡断路；如果检验灯泡较暗，则被测灯泡正常；如果检验灯泡正常，则被测灯泡短路．
（5）突然家里所有用电器都停止工作，则有保险丝断的可能性．
强化练习
1．如图所示，将吹风机的插头插入插座，闭合吹风机的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（　　）
A．零线上保险丝烧断 B．AB间电路断路
C．插座短路 D．CD间电路断路

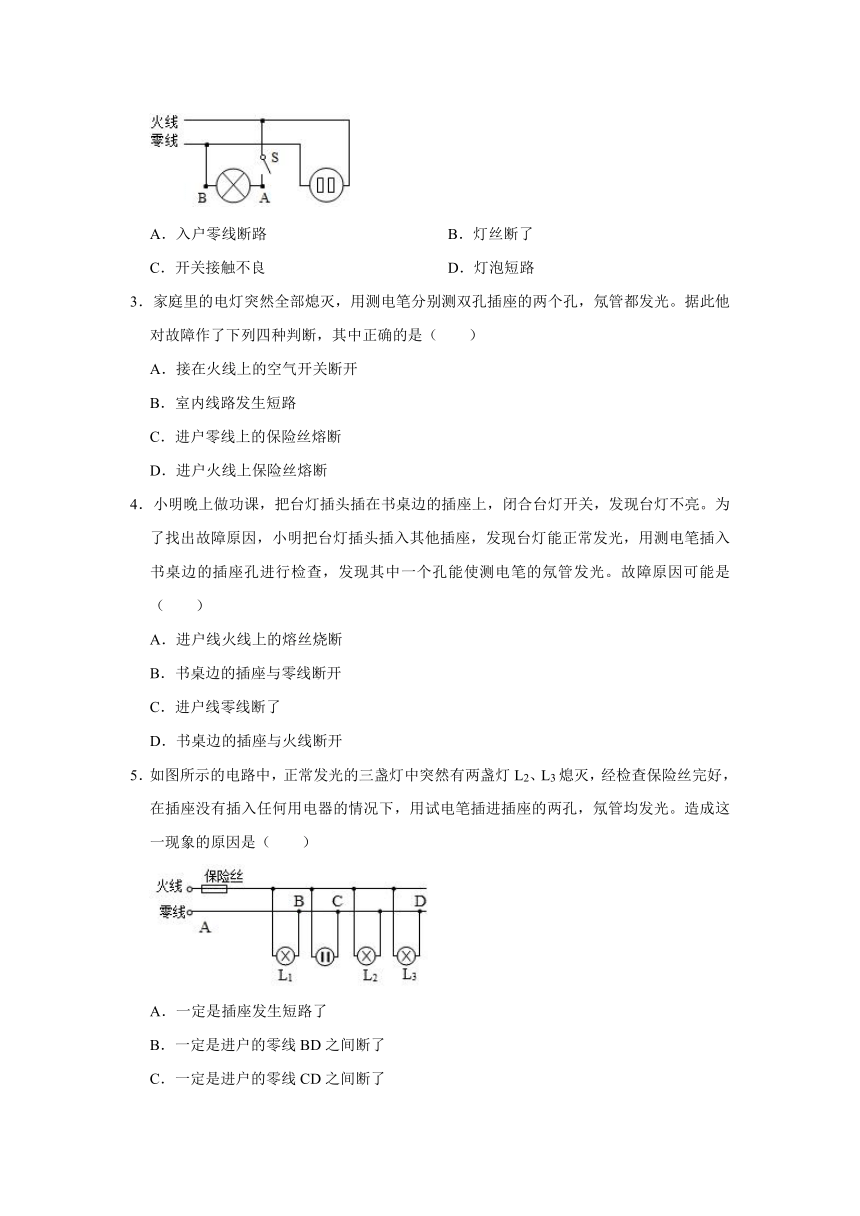

2．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．入户零线断路 B．灯丝断了
C．开关接触不良 D．灯泡短路
3．家庭里的电灯突然全部熄灭，用测电笔分别测双孔插座的两个孔，氖管都发光。据此他对故障作了下列四种判断，其中正确的是（　　）
A．接在火线上的空气开关断开
B．室内线路发生短路
C．进户零线上的保险丝熔断
D．进户火线上保险丝熔断
4．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）
A．进户线火线上的熔丝烧断
B．书桌边的插座与零线断开
C．进户线零线断了
D．书桌边的插座与火线断开
5．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．一定是插座发生短路了
B．一定是进户的零线BD之间断了
C．一定是进户的零线CD之间断了
D．一定是进户的零线BC之间断了
6．如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
7．电路闭合开关，灯泡不亮，经查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．进户的零线断了 B．灯泡和插座串联
C．插座发生短路 D．灯泡的灯丝断了
8．如图所示的家庭电路中，闭合开关S，灯泡L不亮．用试电笔分别测A、B两点氖管均发光，又用试电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（　　）
A．导线BC间断路 B．灯丝断了
C．进户零线断路 D．插座内部短路

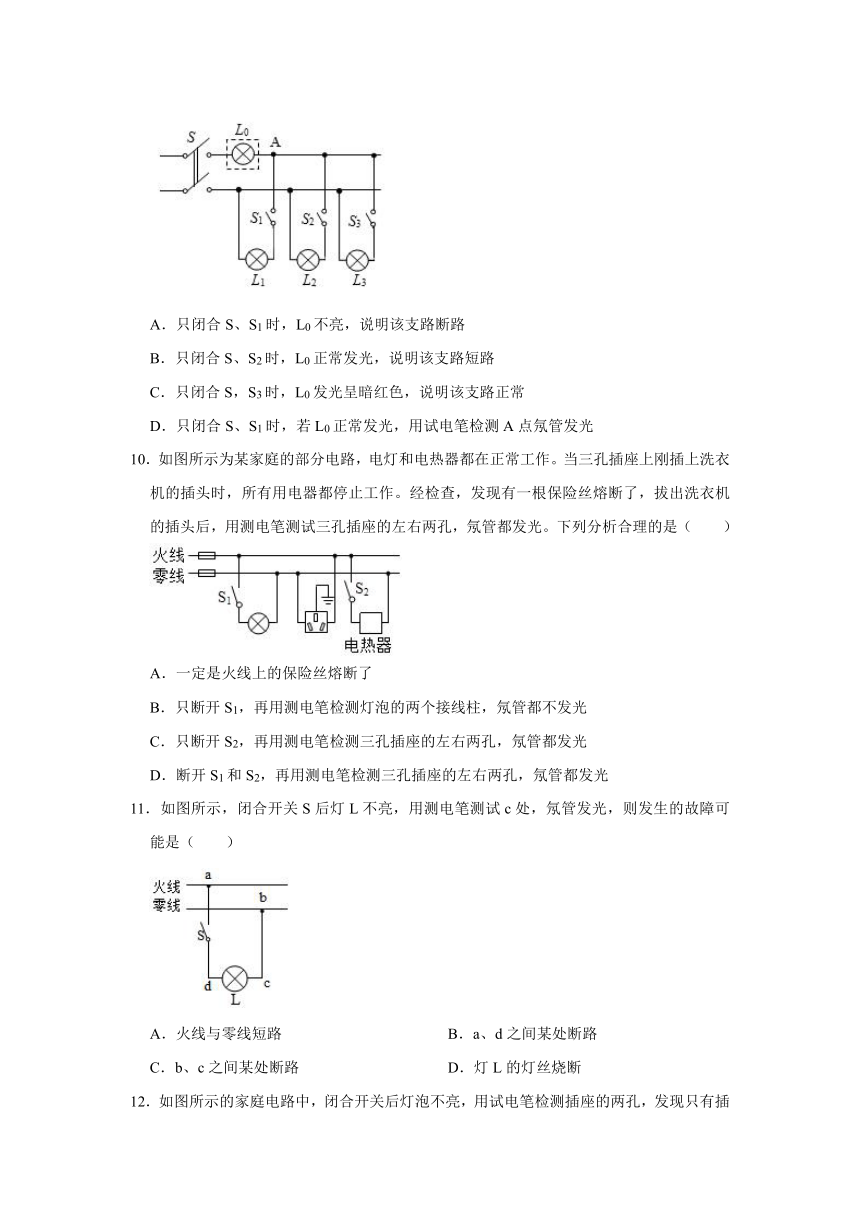

9．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
10．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（　　）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
11．如图所示，闭合开关S后灯L不亮，用测电笔测试c处，氖管发光，则发生的故障可能是（　　）
A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．灯L的灯丝烧断
12．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．入户零线断路 B．灯泡短路
C．开关接触不良 D．灯丝断了
13．如图一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，测电笔的氖管都发光，则电路中的故障原因是（　　）
A．开关S接触不良 B．灯泡的灯丝断了
C．导线CD间有断路 D．进户零线断开
14．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（　　）
A．插头插入这个插座时，导致火线和零线相接触形成了短路
B．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．这个插座的火线和零线原来就相接触形成了短路
D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
15．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔氖管均发光。若电路中只有一处故障，则（　　）
A．电热水壶所在电路的 B、D 间断路
B．电热水壶所在电路的 B、D 间短路
C．电路的 C、D 间导线断路
D．灯泡正常发光时，灯泡的两个接线柱都能使测电笔发光
2021中考物理二轮考点过关：家庭电路故障判断
参考答案
1．如图所示，将吹风机的插头插入插座，闭合吹风机的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（　　）
A．零线上保险丝烧断 B．AB间电路断路
C．插座短路 D．CD间电路断路
【解答】解：
将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮，说明灯泡所在的电路是正常的，而插座周围的电路可能存在断路故障；
A、若零线上保险丝熔断，则灯泡不能发光，故A错误；
B、若AB间电路断路，而灯泡所在的电路是通路，则灯泡发光；对于吹风机来说，零线是断开的，故接入吹风机时，吹风机不工作，用测电笔分别接触插座的B、C两孔，C与火线相连，氖管能发光；B与零线断开，氖管不发光，符合题意，故B正确；
C、若插座短路，则整个电路短路，保险丝会熔断，灯泡不能发光，故C错误；
D、若CD间电路断路，试电笔接触C孔时氖管不会发光，故D错误。
故选：B。
2．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．入户零线断路 B．灯丝断了
C．开关接触不良 D．灯泡短路
【解答】解：用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，插座连接正常。
用试电笔检测A点氖管发光，说明A点可以与火线连接，检测B点氖管不发光，说明电流无法到达B点，故可能灯丝断了。
故选：B。
3．家庭里的电灯突然全部熄灭，用测电笔分别测双孔插座的两个孔，氖管都发光。据此他对故障作了下列四种判断，其中正确的是（　　）
A．接在火线上的空气开关断开
B．室内线路发生短路
C．进户零线上的保险丝熔断
D．进户火线上保险丝熔断
【解答】解：
AD、电灯突然全部熄灭，用测电笔分别测双孔插座的两个孔，氖管都发光，说明该电路进户火线不可能断路，即接在火线上的空气开关不可能断开，进户火线上保险丝不可能熔断，故AD错误；
B、室内线路发生短路，用电器被短路，则双孔插座的左孔不可能都发光，故B错误；
C、进户零线断路，几盏灯所在电路没有形成闭合回路，即使得电路中没有电流而出现几盏灯全部熄灭，由于插座的两孔与火线之间是接通的，故氖管都会发光，故C正确。
故选：C。
4．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）
A．进户线火线上的熔丝烧断
B．书桌边的插座与零线断开
C．进户线零线断了
D．书桌边的插座与火线断开
【解答】解：A、进户线火线上的熔丝烧断，台灯不会发光，故A错误；
B、书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故B正确；
C、进户线零线断，台灯不会发光，故C错误；
D、书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错误。
故选：B。
5．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．一定是插座发生短路了
B．一定是进户的零线BD之间断了
C．一定是进户的零线CD之间断了
D．一定是进户的零线BC之间断了
【解答】解：A、插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故A错误。
BCD、灯L2、L3熄灭，灯L1发光，说明电路出现了断路现象；试电笔插进插座的两孔，两孔与火线之间是接通的，则氖管均发光，右孔与火线相连接，左孔通过L2、L3与火线相连接，灯L1发光，灯L2、L3熄灭，说明进户的零线BC之间断了，故BC错误，D正确。
故选：D。
6．如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
【解答】解：A、插座处发生短路，会使保险丝熔断。故A错误；
B、进户的火线断了，测电笔的氖管不能发光。故B错误；
C、测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了。故C正确；
D、因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮。故D错误。
故选：C。
7．电路闭合开关，灯泡不亮，经查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．进户的零线断了 B．灯泡和插座串联
C．插座发生短路 D．灯泡的灯丝断了
【解答】解：
由图可知，灯泡和插座并联；若灯泡的灯丝断了，则用测电笔插进插座的两孔时，只有右孔能使氖管发光，不符合题意，故BD错误；
闭合开关，灯泡不亮，说明可能是断路或短路，又因为保险丝完好，说明不是短路，应该是断路，故C错误；
用测电笔插进插座，两氖管均发光，插入插座的右孔时氖管发光，说明图中红线部分是通路；插入插座的左孔时氖管也发光，说明图中蓝线部分是通路，可以判断是A点左侧的进户零线断路，故A正确。
故选：A。
8．如图所示的家庭电路中，闭合开关S，灯泡L不亮．用试电笔分别测A、B两点氖管均发光，又用试电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（　　）
A．导线BC间断路 B．灯丝断了
C．进户零线断路 D．插座内部短路
【解答】解：
当闭合开关S时，灯L不发光，则灯泡可能发生了短路或电路存在断路，但用试电笔测试两孔插座的两孔时，氖管都发光，说明电路没有发生短路（否则保险丝熔断，火线不带电），则该电路可能存在断路故障；
用试电笔分别测A、B两点氖管均发光，则A、B两点与火线是相连的；
用试电笔测试插座的两插孔时氖管都发光，即左孔通过左边的灯泡与火线相连，如图所示，则可知故障发生在零线上，且是进户零线断路，故C正确，ABD错误。
故选：C。
9．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
【解答】解：
A、只闭合S、S1时，L0不亮，电路中无电流，说明该支路断路，故A正确；
B、只闭合S、S2时，L0正常发光，说明L0两端的电压为220V，则说明L2出现了短路现象，故B正确；
C、只闭合S，S3时，L0发光呈暗红色，说明L0两端的电压要小于电源电压，根据串联电路的电压规律可知，灯泡L3也有电压，即该支路正常，故C正确；
D、只闭合S、S1时，若L0正常发光，说明L1出现了短路现象，试电笔检测A点，此时L0左端可看做火线端，而右端均可看做零线端，试电笔检测A点时，氖管不发光，故D错误。
故选：D。
10．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（　　）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
【解答】解：
A、原来电灯和电热器都在正常工作，在插上洗衣机的插头后，所有用电器都停止工作，经检查，发现有一根保险丝熔断了；拔出洗衣机的插头后，用测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，所以只可能是零线上的保险丝熔断了，故A不合理；
B、只断开S1，灯泡的两个接线柱通过电热器、开关S2与火线相连，所以再用测电笔检测灯泡的两个接线柱，测电笔的氖管都发光，故B不合理；
C、只断开S2，插座的左孔通过灯泡、开关S1与火线相连，所以，用测电笔检测三孔插座的左右两孔，氖管都发光，故C合理；
D、断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故D不合理。
故选：C。
11．如图所示，闭合开关S后灯L不亮，用测电笔测试c处，氖管发光，则发生的故障可能是（　　）
A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．灯L的灯丝烧断
【解答】解：闭合开关后，c点能使氖管发光，说明从火线到灯泡，从灯泡到c点都是连通的；而灯泡不发光，说明电流无法到达b点。因此bc之间某处断路。
故选：C。
12．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．入户零线断路 B．灯泡短路
C．开关接触不良 D．灯丝断了
【解答】解：用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，插座连接正常。
用试电笔检测A点氖管发光，说明A点可以与火线连接，检测B点氖管不发光，说明电流无法到达B点，故可能灯丝断了。
故选：D。
13．如图一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，测电笔的氖管都发光，则电路中的故障原因是（　　）
A．开关S接触不良 B．灯泡的灯丝断了
C．导线CD间有断路 D．进户零线断开
【解答】解：当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C、D四点处测电笔的氖管发光，即A、B、C、D四点之间与火线相连，说明进户零线断开。
可见，选项ABC错、D正确；
故选：D。
14．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（　　）
A．插头插入这个插座时，导致火线和零线相接触形成了短路
B．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．这个插座的火线和零线原来就相接触形成了短路
D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
【解答】解：A、将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，说明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大。而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大，而是短路引起的，故A正确；
B、若这个用电器的插头与插座没有形成良好接触，即处于断路状态，则用电器不工作，不会影响室内其它用电器，故B错误；
C、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故C错误；
D、手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，故D错误。
故选：A。
15．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔氖管均发光。若电路中只有一处故障，则（　　）
A．电热水壶所在电路的 B、D 间断路
B．电热水壶所在电路的 B、D 间短路
C．电路的 C、D 间导线断路
D．灯泡正常发光时，灯泡的两个接线柱都能使测电笔发光
【解答】解：正在烧水的电热水壶突然停止工作，但电灯仍正常发光，由于并联电路各支路互不影响，这说明电路存在断路，不是短路，故B错误；
灯泡正常发光时，灯泡的一个接线柱与火线相连，能使测电笔发光，另一个接线柱与零线相连，不能使测电笔发光，故D错误；
用试电笔分别测试插座的左、右孔，氖管均发光，说明插座的左右两孔与火线之间是接通的，即D点通过电热壶与火线相连，所以是C、D 间导线断路了，故A错误，C正确；
故选：C。
