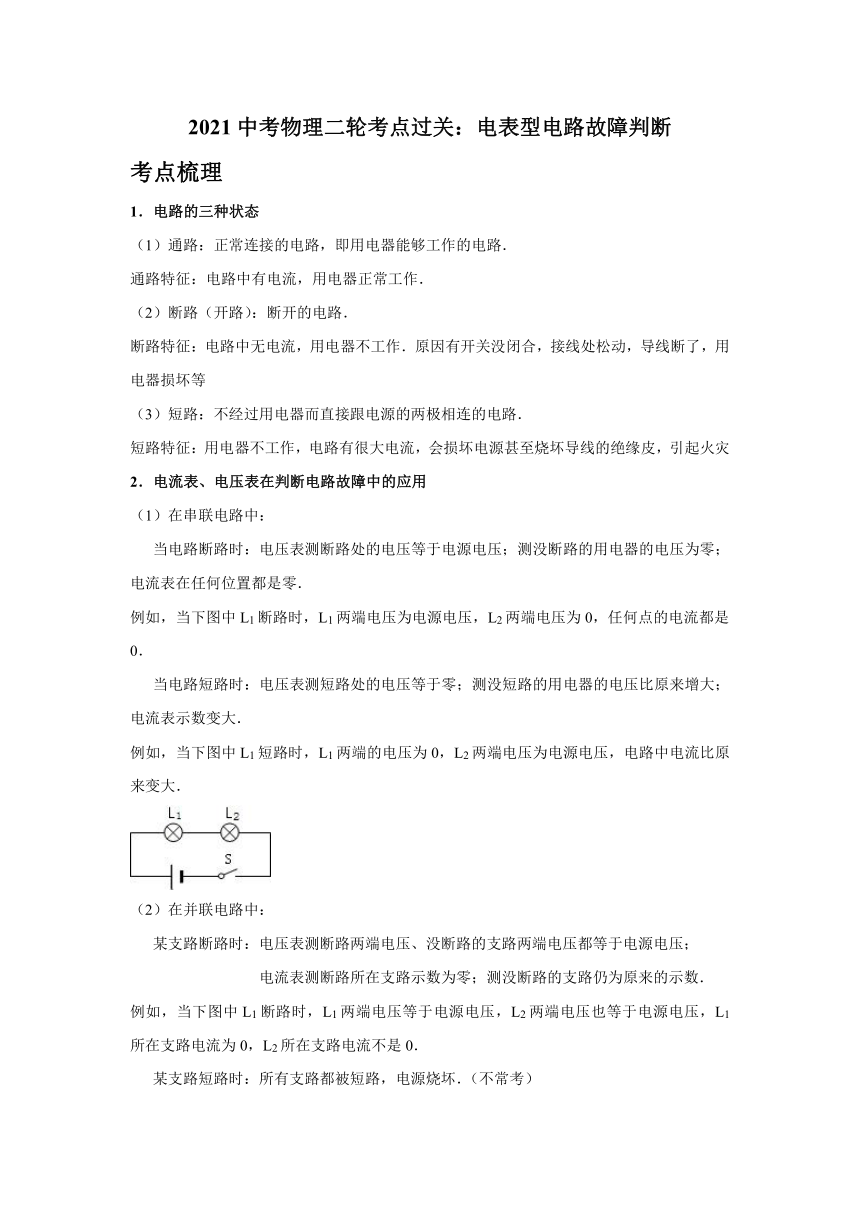

2021中考物理二轮考点过关：电表型电路故障判断
考点梳理
1．电路的三种状态
（1）通路：正常连接的电路，即用电器能够工作的电路．
通路特征：电路中有电流，用电器正常工作．
（2）断路（开路）：断开的电路．
断路特征：电路中无电流，用电器不工作．原因有开关没闭合，接线处松动，导线断了，用电器损坏等
（3）短路：不经过用电器而直接跟电源的两极相连的电路．
短路特征：用电器不工作，电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾
2．电流表、电压表在判断电路故障中的应用
（1）在串联电路中：
当电路断路时：电压表测断路处的电压等于电源电压；测没断路的用电器的电压为零；电流表在任何位置都是零．
例如，当下图中L1断路时，L1两端电压为电源电压，L2两端电压为0，任何点的电流都是0．
当电路短路时：电压表测短路处的电压等于零；测没短路的用电器的电压比原来增大；电流表示数变大．
例如，当下图中L1短路时，L1两端的电压为0，L2两端电压为电源电压，电路中电流比原来变大．
（2）在并联电路中：
某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；
电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数．
例如，当下图中L1断路时，L1两端电压等于电源电压，L2两端电压也等于电源电压，L1所在支路电流为0，L2所在支路电流不是0．
某支路短路时：所有支路都被短路，电源烧坏．（不常考）

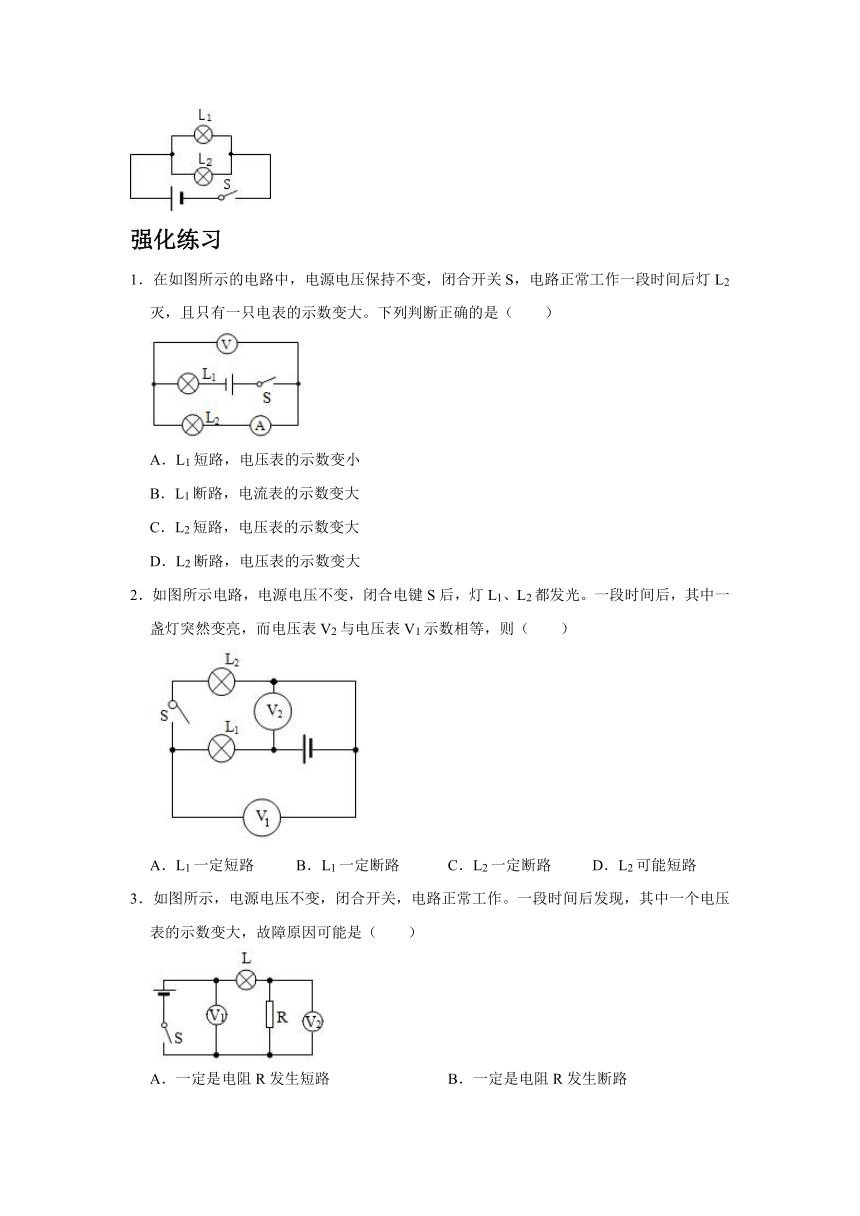

强化练习
1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2灭，且只有一只电表的示数变大。下列判断正确的是（　　）
A．L1短路，电压表的示数变小
B．L1断路，电流表的示数变大
C．L2短路，电压表的示数变大
D．L2断路，电压表的示数变大
2．如图所示电路，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一盏灯突然变亮，而电压表V2与电压表V1示数相等，则（　　）
A．L1一定短路 B．L1一定断路 C．L2一定断路 D．L2可能短路
3．如图所示，电源电压不变，闭合开关，电路正常工作。一段时间后发现，其中一个电压表的示数变大，故障原因可能是（　　）
A．一定是电阻R发生短路 B．一定是电阻R发生断路
C．可能是电灯L发生断路 D．可能是电灯L发生短路

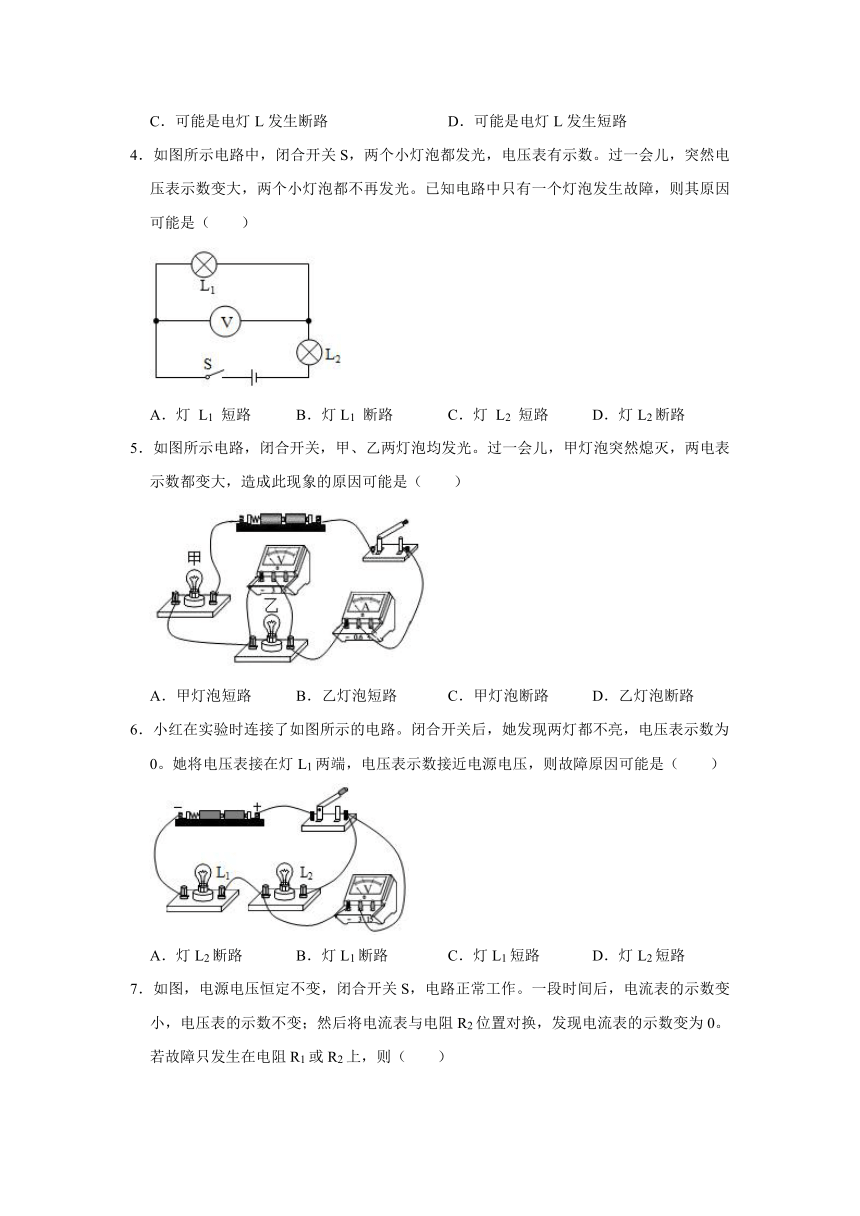

4．如图所示电路中，闭合开关S，两个小灯泡都发光，电压表有示数。过一会儿，突然电压表示数变大，两个小灯泡都不再发光。已知电路中只有一个灯泡发生故障，则其原因可能是（　　）
A．灯 L1 短路 B．灯L1 断路 C．灯 L2 短路 D．灯L2断路
5．如图所示电路，闭合开关，甲、乙两灯泡均发光。过一会儿，甲灯泡突然熄灭，两电表示数都变大，造成此现象的原因可能是（　　）
A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路
6．小红在实验时连接了如图所示的电路。闭合开关后，她发现两灯都不亮，电压表示数为0。她将电压表接在灯L1两端，电压表示数接近电源电压，则故障原因可能是（　　）
A．灯L2断路 B．灯L1断路 C．灯L1短路 D．灯L2短路

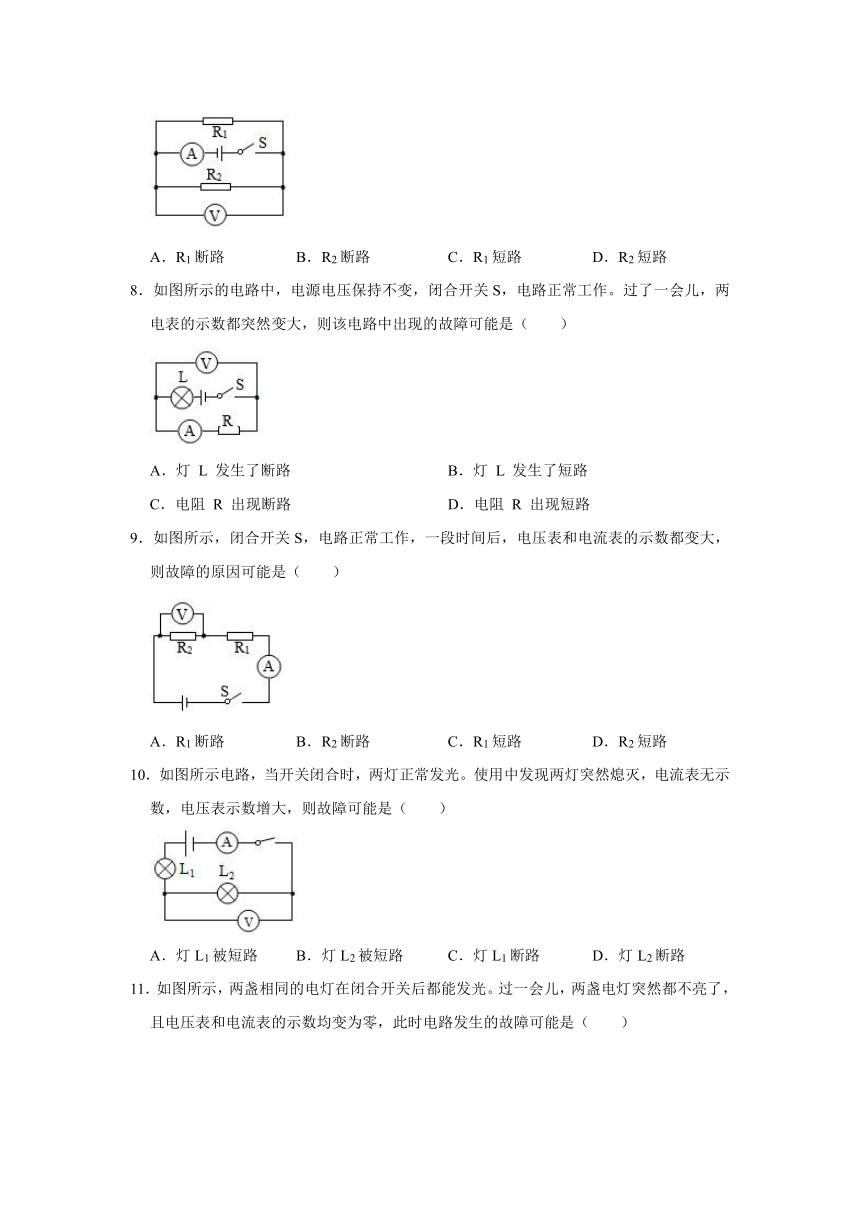

7．如图，电源电压恒定不变，闭合开关S，电路正常工作。一段时间后，电流表的示数变小，电压表的示数不变；然后将电流表与电阻R2位置对换，发现电流表的示数变为0。若故障只发生在电阻R1或R2上，则（　　）
A．R1断路 B．R2断路 C．R1短路 D．R2短路
8．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（　　）
A．灯 L 发生了断路 B．灯 L 发生了短路
C．电阻 R 出现断路 D．电阻 R 出现短路
9．如图所示，闭合开关S，电路正常工作，一段时间后，电压表和电流表的示数都变大，则故障的原因可能是（　　）
A．R1断路 B．R2断路 C．R1短路 D．R2短路
10．如图所示电路，当开关闭合时，两灯正常发光。使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（　　）
A．灯L1被短路 B．灯L2被短路 C．灯L1断路 D．灯L2断路

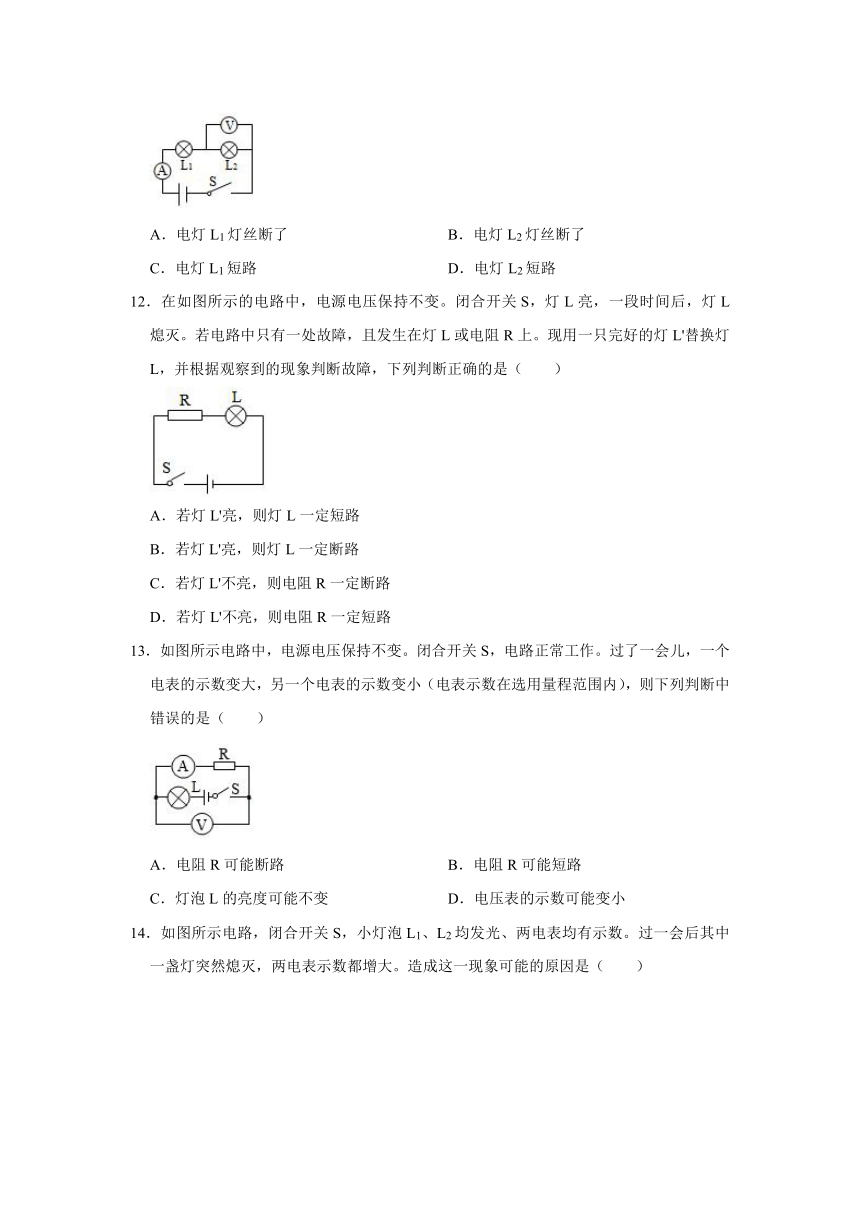

11．如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（　　）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
12．在如图所示的电路中，电源电压保持不变。闭合开关S，灯L亮，一段时间后，灯L熄灭。若电路中只有一处故障，且发生在灯L或电阻R上。现用一只完好的灯L'替换灯L，并根据观察到的现象判断故障，下列判断正确的是（　　）
A．若灯L'亮，则灯L一定短路
B．若灯L'亮，则灯L一定断路
C．若灯L'不亮，则电阻R一定断路
D．若灯L'不亮，则电阻R一定短路
13．如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，一个电表的示数变大，另一个电表的示数变小（电表示数在选用量程范围内），则下列判断中错误的是（　　）
A．电阻R可能断路 B．电阻R可能短路
C．灯泡L的亮度可能不变 D．电压表的示数可能变小
14．如图所示电路，闭合开关S，小灯泡L1、L2均发光、两电表均有示数。过一会后其中一盏灯突然熄灭，两电表示数都增大。造成这一现象可能的原因是（　　）
A．灯泡L1短路 B．灯泡L2断路 C．灯泡L1断路 D．灯泡L2短路
15．在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大则（　　）
A．灯泡L一定变亮 B．灯泡L一定短路
C．电阻R可能断路 D．电阻R可能短路
2021中考物理二轮考点过关：电表型电路故障判断
参考答案
1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2灭，且只有一只电表的示数变大。下列判断正确的是（　　）
A．L1短路，电压表的示数变小
B．L1断路，电流表的示数变大
C．L2短路，电压表的示数变大
D．L2断路，电压表的示数变大
【解答】解：由图知，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；
A、若L1短路，变为灯泡L2的基本电路，灯泡L2发光，故A不符合题意；
B、若L1开路，则整个电路断路，电路中的电流为零，两表示数均为零，故B不符合题意；
C、若L2短路，变为灯泡L1的基本电路，电压表被短路，因此电压表示数为0，电流表示数变大，故C不符合题意；
D、若L2开路，则电路中的电流为零，此时电压表与L1串联，电压表测电源电压，因此电压表示数增大，故D符合题意。
故选：D。
2．如图所示电路，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一盏灯突然变亮，而电压表V2与电压表V1示数相等，则（　　）
A．L1一定短路 B．L1一定断路 C．L2一定断路 D．L2可能短路
【解答】解：根据电路图可知，灯Ll、L2串联，电压表V1测灯L2电压，电压表V2测电源电压；
A、灯L1短路，灯泡L2仍然发光，电压表V1示数测量电源电压，故电压表V2与电压表V1示数相等，故A符合题意。
B、灯L1断路，两灯泡都不发光，电压表V1示数为零，电压表V2示数不变，故B不合题意。
C、L2一定断路，两灯泡都不发光，两个电压表测量的都是电源电压，示数相同，故C不合题意。
D、灯L2短路，灯泡L1仍然发光，电压表V1示数为零，故D不合题意。
故选：A。
3．如图所示，电源电压不变，闭合开关，电路正常工作。一段时间后发现，其中一个电压表的示数变大，故障原因可能是（　　）
A．一定是电阻R发生短路 B．一定是电阻R发生断路
C．可能是电灯L发生断路 D．可能是电灯L发生短路
【解答】解：
A、如果电阻R发生短路，电压表V2相当于与导线并联，由于导线电阻为零，所以电压表V2示数减小为零，故A错误；
BD、如果电阻R发生断路，电压表V2与灯泡、电源串联，测量电源电压，示数增大；
如果电灯L发生短路，电压表V2与测量电阻R的电压，等于电源电压，示数也会增大，故B错误，D正确；
C、如果电灯L发生断路，电压表V2也是断路，示数减小为零，故C错误。
故选：D。
4．如图所示电路中，闭合开关S，两个小灯泡都发光，电压表有示数。过一会儿，突然电压表示数变大，两个小灯泡都不再发光。已知电路中只有一个灯泡发生故障，则其原因可能是（　　）
A．灯 L1 短路 B．灯L1 断路 C．灯 L2 短路 D．灯L2断路
【解答】解：由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；过一会儿，两个小灯泡都不再发光，电路可能出现了断路现象；电压表示数变大，说明电压表测量的是电源电压，即电压表与电源之间是接通的，所以故障是灯L1 断路。
故选：B。
5．如图所示电路，闭合开关，甲、乙两灯泡均发光。过一会儿，甲灯泡突然熄灭，两电表示数都变大，造成此现象的原因可能是（　　）
A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡乙两端的电压；闭合开关，甲、乙两灯泡均发光。过一会儿，其中一个灯泡突然熄灭，另一个灯泡发光，这说明电路仍然是通路，即电路出现了短路现象；两个电表示数变大，这说明与电压表并联部分有电阻，即乙灯泡是正常的，所以故障是甲灯泡短路。
故选：A。
6．小红在实验时连接了如图所示的电路。闭合开关后，她发现两灯都不亮，电压表示数为0。她将电压表接在灯L1两端，电压表示数接近电源电压，则故障原因可能是（　　）
A．灯L2断路 B．灯L1断路 C．灯L1短路 D．灯L2短路
【解答】解：由图可知，闭合开关后两灯串联，电压表测灯L2两端电压，但两个灯泡都不亮，电压表无示数，这说明电路出现了断路故障，即电压表到电源两极间是断开的；她将电压表接在灯L1两端时，电压表示数接近电源电压，此时电压表与电源两极间是接通的，所以灯L2完好，灯L1断路。
故选：B。
7．如图，电源电压恒定不变，闭合开关S，电路正常工作。一段时间后，电流表的示数变小，电压表的示数不变；然后将电流表与电阻R2位置对换，发现电流表的示数变为0。若故障只发生在电阻R1或R2上，则（　　）
A．R1断路 B．R2断路 C．R1短路 D．R2短路
【解答】解：电流表示数变小，说明有支路出现断路，电压表示数不变，说明有可能是R1、R2发生了断路，故CD错误；
将电流表A与电阻R2对换，若是R1断路，此时电流表的示数将不变；若是R2断路，即相当于该电路是断路，即电路中没有电流，故电流表示数会继续变小为零，故B正确，A错误。
故选：B。
8．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（　　）
A．灯 L 发生了断路 B．灯 L 发生了短路
C．电阻 R 出现断路 D．电阻 R 出现短路
【解答】解：A、如果灯L发生了断路，电流表示数变为零。此选项不符合题意；
B、如果灯L发生了短路，电流表示数变大，同时电压表相当于测量电源电压，故示数也变大。故正确。
C、如果R出现断路，电流表示数变为零。此选项不符合题意；
D、如果R出现短路，电压表示数为0，故此选项不符合题意；
故选：B。
9．如图所示，闭合开关S，电路正常工作，一段时间后，电压表和电流表的示数都变大，则故障的原因可能是（　　）
A．R1断路 B．R2断路 C．R1短路 D．R2短路
【解答】解：
由图可知，闭合开关后，R1和R2串联，电流表测量电路中的电流，电压表测量定值电阻R2两端的电压；
一段时间后，电压表和电流表的示数都变大，说明此时电路是接通的，即不存在断路故障，故AB错误；
若R1短路，则电压表测量电源电压，其示数变大；此时电路中电阻减小，电流会增大，电流表示数增大，符合题意，故C正确；
若R2短路，则电压表测量的是一段导线两端的电压，其示数变为零，不符合题意，故D错误。
故选：C。
10．如图所示电路，当开关闭合时，两灯正常发光。使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（　　）
A．灯L1被短路 B．灯L2被短路 C．灯L1断路 D．灯L2断路
【解答】解：由电路图可知，两灯正常发光时，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，
因使用中发现两灯突然熄灭，电流表无示数，
所以，电路故障为断路，不可能是短路，故AB错误；
又因电压表示数增大，说明电压表与电源之间是通路，
所以，电路故障为电压表并联部分断路，即灯L2断路，不可能是灯L1断路，故C错误、D正确。
故选：D。
11．如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（　　）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
【解答】解：A、电灯L1灯丝断了，此时整个电路中都没有电流，灯都不亮，电表无示数。符合题意。
B、电灯L2灯丝断了，此时电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数。不合题意。
C、电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数。不合题意。
D、电灯L2短路，电压表也短路无示数。但灯L1会分担电源电压，会变亮，电流表有示数。不合题意。
故选：A。
12．在如图所示的电路中，电源电压保持不变。闭合开关S，灯L亮，一段时间后，灯L熄灭。若电路中只有一处故障，且发生在灯L或电阻R上。现用一只完好的灯L'替换灯L，并根据观察到的现象判断故障，下列判断正确的是（　　）
A．若灯L'亮，则灯L一定短路
B．若灯L'亮，则灯L一定断路
C．若灯L'不亮，则电阻R一定断路
D．若灯L'不亮，则电阻R一定短路
【解答】解：由图知，灯泡L和电阻R串联；闭合开关S，灯L亮，一段时间后，灯L熄灭，则可能是电路中有断路故障或灯泡短路造成的；用一只完好的灯L'替换灯L，则：
AB、若灯L′亮，说明电路是通路，则电阻R肯定是完好的，故障只能在灯L上，灯L可能是短路或断路，故AB错误；
CD、若灯L′不亮，说明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断路，故C正确，D错误。
故选：C。
13．如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，一个电表的示数变大，另一个电表的示数变小（电表示数在选用量程范围内），则下列判断中错误的是（　　）
A．电阻R可能断路 B．电阻R可能短路
C．灯泡L的亮度可能不变 D．电压表的示数可能变小
【解答】解：由图可知电阻R与灯泡L串联，电压表测量R两端的电压，电流表测电路中的电流；
由题知，闭合开关S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数变小；
A、若电阻R断路，没有电流通过电流表，则电流表示数为0，灯泡不会发光；此时电压表串联在电路中测量电源电压，即电流表示数变小，电压表示数变大，符合题意，故A正确；
B、若电阻R短路，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；此时电压表也被短路，其示数减小为0，符合题意，故B正确；
C、由前面解答可知，灯泡的亮度会改变，故C错误；
D、由前面解答可知，电压表示数可能变大，也可能变小，故D正确。
故选：C。
14．如图所示电路，闭合开关S，小灯泡L1、L2均发光、两电表均有示数。过一会后其中一盏灯突然熄灭，两电表示数都增大。造成这一现象可能的原因是（　　）
A．灯泡L1短路 B．灯泡L2断路 C．灯泡L1断路 D．灯泡L2短路
【解答】解：
A、如果灯L1短路，灯泡L2发光，电路中有电流，电流表有示数；同时电路电阻变小，电源电压不变，所以电流表示数变大；电压表原来测量灯泡L2两端电压，灯泡L1短路，电压表测量电源电压示数变大，故A符合题意；
B、若灯L2断路，灯泡L1不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故B不符合题意；
C、若灯L1断路，L2灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；
D、若灯L2短路，电压表也同时被短路，没有示数，灯泡L1发光，电路中有电流，电流表有示数，故D不符合题意。
故选：A。
15．在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大则（　　）
A．灯泡L一定变亮 B．灯泡L一定短路
C．电阻R可能断路 D．电阻R可能短路
【解答】解：
由图知，电压表V1测量的是电源电压，无论两灯发生什么故障，其示数不变；所以示数变大的是电压表是V2；
由图知，当电路正常工作时，R与L串联，电压表V2测电阻R的电压，其示数小于电源电压；
若灯L短路，此时灯不亮，灯两端电压为0，电阻R两端的电压变为电源电压，即电压表V2的示数变为电源电压，V2的示数变大，符合题意；
若灯L断路，则电压表V2的示数变为0，不符合题意；
若电阻R短路，则电压表V2的示数变为0，不符合题意；
若电阻R断路，电压表V2和灯串联在电源上，灯不亮，电压表V2示数增大为电源电压，符合题意；
可见，能使电压表V2的示数变大的原因是灯L短路或电阻R断路，这两种情况灯都不亮，故ABD错、C正确。
故选：C。
