2021广州中考一轮复习——考点分析＋近六年真题＋模拟强化演练
第十二章
电学（二）
一、考点分析
说明：电学的分析将分为选填和计算实验两章来做分析，电学（二）将分析电学计算和实验的考察。
从近六年广州中考真题来分析电学在中考里计算和实验的考察：
1、题型分析：计算和实验，一般各一道。
2、考点分析：
①计算题的考向——主要围绕电功（电能）和电功率，而且近几年难度逐渐降低，愈发基础，基本上只要公式熟练掌握就能拿到全对。涉及焦耳定律的计算比较少出现。
②实验题的考向——前几年的考查重点都是伏安法电路图，考察电流与电压的关系，电功率的测量（或伏安法变形电路），而近两年开始改为基本的电路（并联居多）然后结合电路故障进行考察。考虑到中考还有实验操作的考察，因此伏安法考察的可能性会逐渐下降，电路故障判断的考察可能性就更大了。
综上，对于计算题，考生备考时，难题不需要做太多，广州中考的计算是比较基础的，而那些电学与力学相结合的题目，考察可能性是微乎其微；而对于实验题，电阻和电功率的特殊测量考察可能性很低，不用制造难题恐惧感，考生要熟练掌握的就是伏安法测量，备考重心可放在电路故障的理解上和电路作图。
二、近六年真题

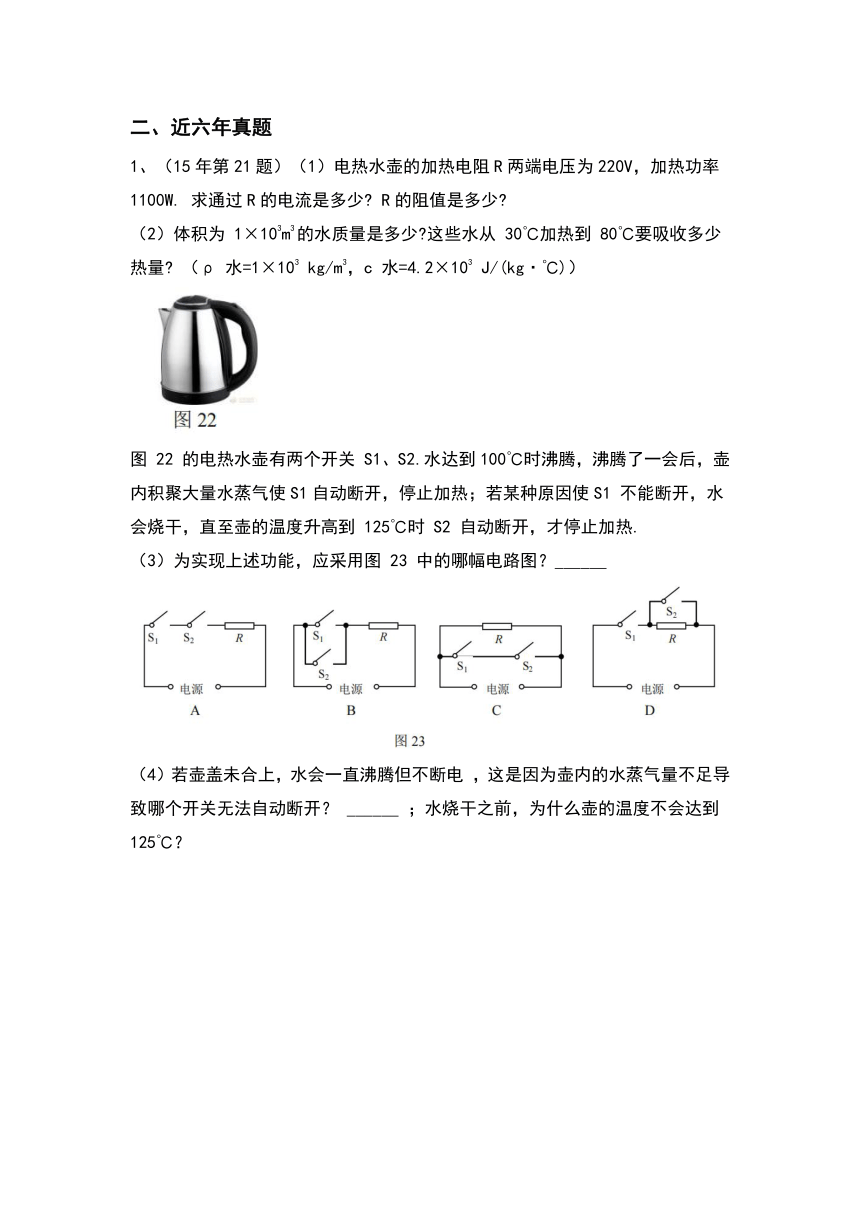

1、（15年第21题）（1）电热水壶的加热电阻R两端电压为220V，加热功率1100W.
求通过R的电流是多少?
R的阻值是多少?
（2）体积为
1×103m3的水质量是多少?这些水从
30℃加热到
80℃要吸收多少热量?
（ρ
水=1×103
kg/m3，c
水=4.2×103
J/(kg·℃)）
图
22
的电热水壶有两个开关
S1、S2.水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1
不能断开，水会烧干，直至壶的温度升高到
125℃时
S2
自动断开，才停止加热.
（3）为实现上述功能，应采用图
23
中的哪幅电路图？______
（4）若壶盖未合上，水会一直沸腾但不断电
，这是因为壶内的水蒸气量不足导致哪个开关无法自动断开？
______
；水烧干之前，为什么壶的温度不会达到
125℃？
2、（15年第23题）测量小灯泡的电功率实验（小灯泡额定电压为2.5V）.
（1）请根据实验目的，连接图27的电路.
电路图正确连接后，电压表、电流表的示数及灯泡亮度如下表：
（2）第3次实验的电压表、电流表示数如图28所示，请把实验数据填写在表中.
（3）哪次实验灯泡正常发光？__________（填写数据序号）
（4）第5次实验看不到灯泡发光，电路是否断路？_______；判断依据是什么？________________________________________________________________
小明实验时，连接了如图所示29所示的实物图，接线有错误.
（5）在方框内画出与图29连接情况对应的电路图.
（6）如图29所示电路，只是接线有错误，闭合开关，灯亮吗？________________
电压变指针是否有偏转？___________________

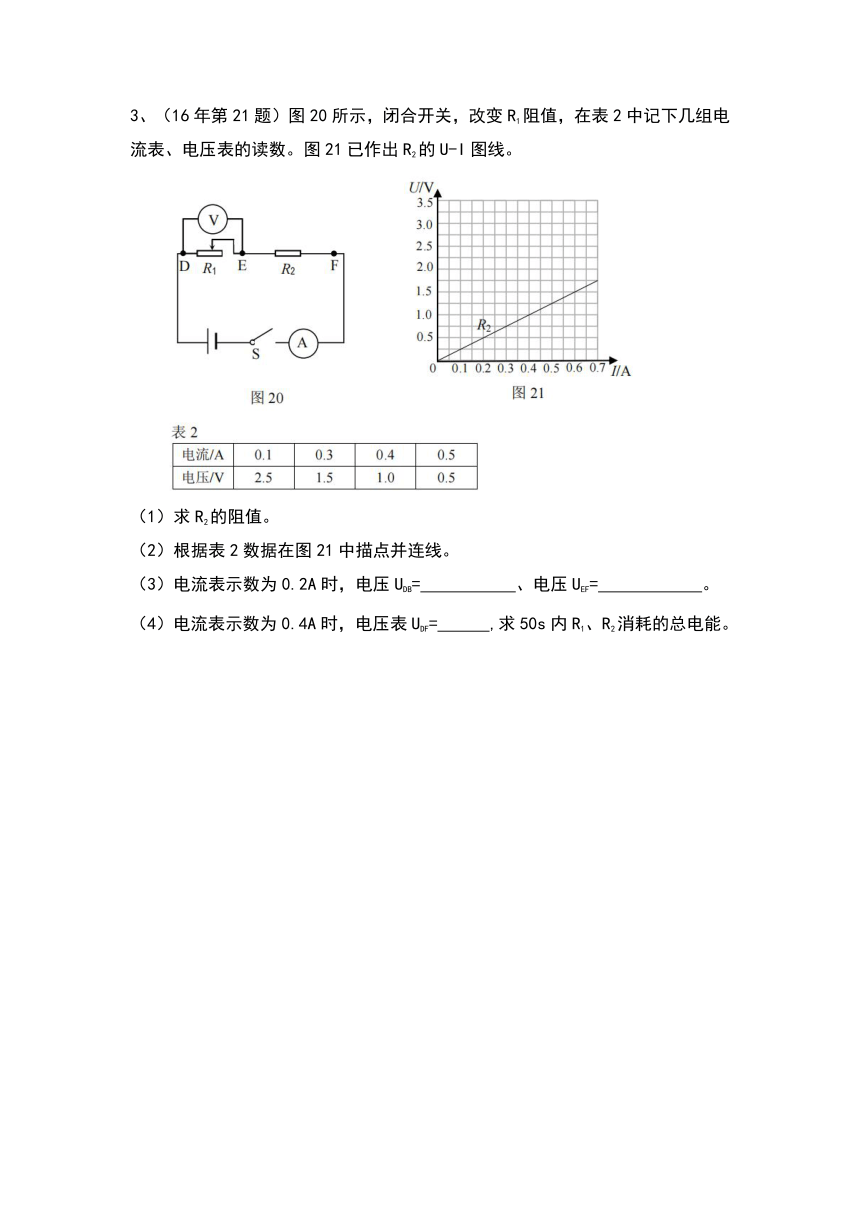

3、（16年第21题）图20所示，闭合开关，改变R1阻值，在表2中记下几组电流表、电压表的读数。图21已作出R2的U-I图线。
（1）求R2的阻值。
（2）根据表2数据在图21中描点并连线。
（3）电流表示数为0.2A时，电压UDB=
、电压UEF=
。
（4）电流表示数为0.4A时，电压表UDF=
,求50s内R1、R2消耗的总电能。

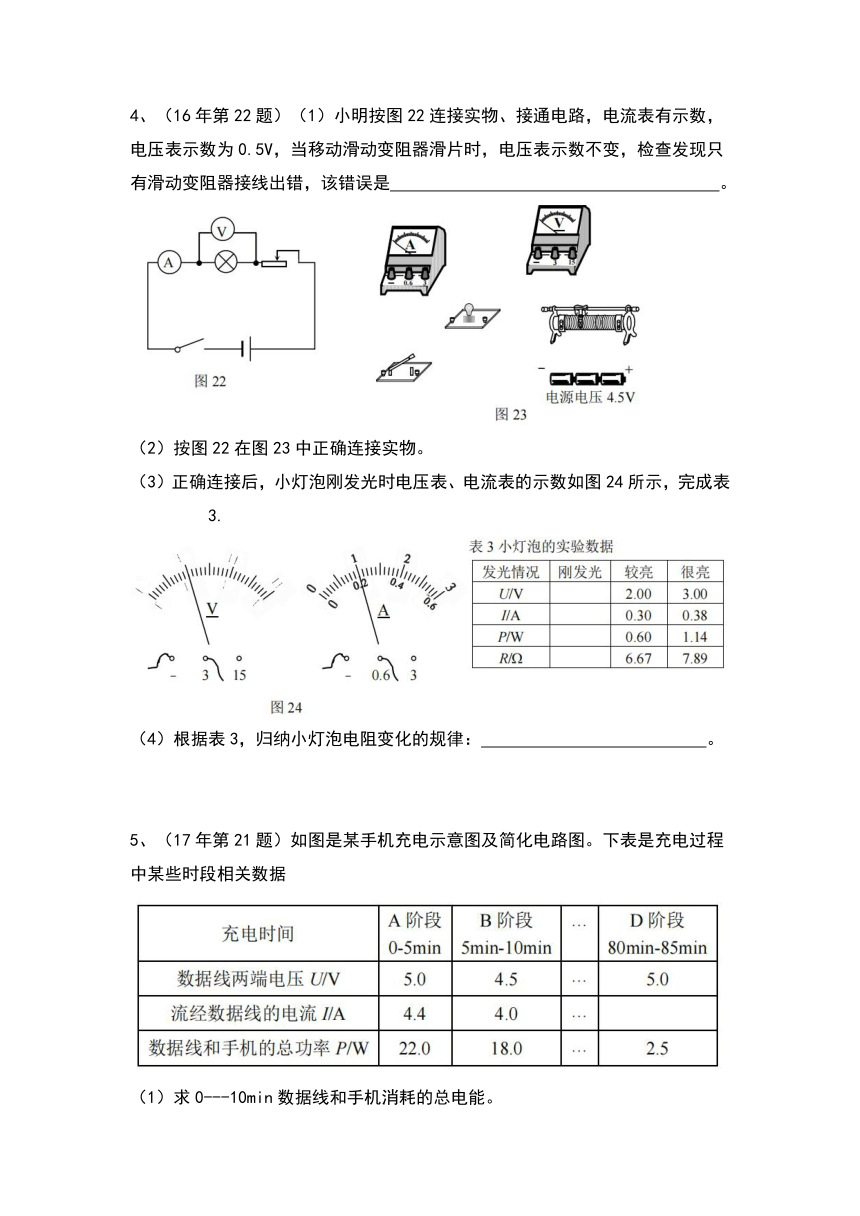

4、（16年第22题）（1）小明按图22连接实物、接通电路，电流表有示数，电压表示数为0.5V，当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，该错误是
。
（2）按图22在图23中正确连接实物。
（3）正确连接后，小灯泡刚发光时电压表、电流表的示数如图24所示，完成表3.
（4）根据表3，归纳小灯泡电阻变化的规律：
。
5、（17年第21题）如图是某手机充电示意图及简化电路图。下表是充电过程中某些时段相关数据
（1）求0---10min数据线和手机消耗的总电能。
（2）求D阶段流经数据线的电流。
（3）充电过程数据线阻值可认为不变，分析数据线在A、D哪段时间产生的热量多。
6、（17年第22题）（2）图23中三脚插头上的三个插脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N的插脚相连。请你将图23所示实物图连接起来检测N插脚与导线②是否相连。若观察到_______________现象，说明导线②是接到N插脚上。
7、（17年第23题）伏安法测定值电阻的实验：
（1）请在方框内画出实验电路图
（2）图24是小红连接的电路。实验中某次电压表、电流表示数如图25，电压U=__________V，电流I=______________A。算出R=_______________。
（3）小明发现图24的电路接线错了，电压表实际测量的是________________两端的电压。
8、（18年第20题）测得某白炽灯在不同电压下的电功率如下表
(1)灯两端电压为220V时，灯的电阻为多少
(2)灯两端电压为110V时，通过灯的电流为多少?通电100s灯消耗的电能是多少?
9、（18年第22题）小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路中的电流怎样改变。
(1)实验电路图如图21所示，请在图22中连接对应的实物图
(2)改变滑动变阻器接A电路的阻值，记录数据如下表根据表中数据在图23的坐标系中画出电阻R的U-I图线。
(3)某次实验电压表和电流表Al的示数如图24所示，U=__________V，I1=__________。I2=0.90A，此时通过滑动变阻器的电流为__________A
(4)此电路不允许滑动变阻器接入电路的阻值为零，原因是_________________
__________________________________。
10、（19年第20题）电鳗是一种能对外界施加电压的动物。如图24，为了研究电鳗的放电行为，研究人员把一根导体棒伸进水中，放电的电鳗可看成电源，A、B两点是电源两极。某次实验：
（1）当电鳗跃起，头部碰到导体棒时，电流从A点经部分导体棒、水回到B点，形成闭合电路。电路图如图25所示，接入电路的导体棒及水的电阻R=5000Ω，电流I=0.02A，求此时AB间的电压U和R的电功率P。
（2）电鳗头部接触到导体棒更高的位置时，R变大，电流I变为0.05A，判断U变大、变小还是不变？________依据是___________________________________
___________________________________________________________。
11、（19年第23题）小明连接了如图27所示的电路，灯泡上标有“2.5V
0.3A”。
（1）在方框内画出实物图对应的电路图
（2）闭合开关，看不到灯亮，电流表有示数，小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确？_______依据是____________________________
_____________________________________。
（3）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因，请在图28中补充完整用电压表测ab接线柱间的电压时的实物图。
测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
Uab/V
Ucd/V
电流表示数I/A
看不到灯亮的原因
情况一
2.10
0
0.30
情况二
2.20
0.40
0.14
情况二中，看不到灯亮，通电10s灯消耗的电能为______________J。
12、（20年第21题）如图所示，小灯泡L的额定电压为3.8V，定值电阻R阻值为20Ω，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A。求
(1)此时L的电阻；
(2)L的实际功率；
(3)通电20s，L、R共消耗的电能。
13、（20年第23题）小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来；
(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______?
(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；
①小明认为此时L2烧断，他判断是否正确?______依据是_________________
_________________________________________________________；
②小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是______烧断（选填“LED”“L2”）。
三、模拟演练
1、一天，小明注意到家中的灯泡比平常亮，猜测可能是额定功率大于实际功率，为了证实他的猜测，他做了如下实验：关闭家中其他用电器，只开一盏“220V
100W”的电灯，观察到家中标有“3000r/kW?h”字样的电能表在20min内转盘转了121转．
（1）在20min时间内这盏灯消耗的电能是多少？
（2）灯泡此时的实际功率是多少？
2、如图中，甲图所示是小灯泡L1和L2的电流随电压变化的图象．L1的额定电压为2V，L2的额定电压为3.5V．把它们按乙图所示接入电路中，闭合开关S，小灯泡L1正常发光．
（1）根据甲图，求L1正常发光时的电阻R1是多少？
（2）求L1额定功率是多少？
（3）如果L1正常发光一段时间，消耗120J的电能，通电时间是多少？
（4）图乙中电流表示数是多少？
（5）如图丙所示，把灯L2和最大阻值为20Ω的滑动变阻器R串联，电源电压不变（未知），理想电压表量程为0—3V，为保证电路中各元件和电表的安全使用，并且滑动变阻器接入电路的最小值为3.75Ω．求滑动变阻器的阻值调节范围？
3、图甲是家用插线板
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：插线板上的开关可同时控制两插座的通、断开关接通时两插座都能提供220V电压。
（2）把“220V
1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V
750W”电吹风与上述电暖气同时工作？
4、小明家电能表如图甲，
（1）他家新买了一台电磁炉，铭牌如图乙，
①家中原有用电器总功率是2kw，请计算说明家中电路是否能让电磁炉和原有用电器同时工作？
②他想到电磁炉待机时也会耗电，于是断开其余用电器的开关，只让电磁炉处于待机状态，电能表的铝盘在20min内转3转，则电磁炉的待机功率是多少？
③水壶中装有质量1kg的20℃的水，用电磁炉将水加热到100℃沸腾，电磁炉的效率为70%，需要消耗多少电能？[c水=4.2×103J/（
kg℃）]
（2）近年来有许多重大火灾都是因线路连接处接触不良造成的，当线路连接处接触不良时，与连接完好处相比，该处的阻值将增大．请你解释线路接触不良容易引起火灾的原因．
5、图甲是电动咖啡机，其铭牌如下表，简化电路图如图乙，在额定功率下制作一杯咖啡时，电动机带动刀片将咖啡豆磨成咖啡粉，同时规格为“220V
880W”的电热丝R将体积为8×10﹣4m3的水从40℃加热到90℃，上述过程只需30s，则此过程中[ρ水=1×103kg/m3，c水=4.2×103J/（kg?℃）]
（1）咖啡机消耗多少电能？
（2）水箱内的水质量为多少？吸收多少热量？
（3）通过电热丝的电流多大？
（4）电热丝的电阻是多少？
（5）电热丝通过导线连接到电路，为什么电热丝工作时放出大量热，而与其连接的导线却几乎不发热？
6、如图是某电烤箱的内部简化电路图,S是一个温控开关,
R1、R2为电热丝,R2=66Ω.高温档功率为1100W.求：
(1)电烤箱在高温档工作时的电流.
(2)电烤箱在低温档工作时,R2消耗的电功率.
(3)R1在低温档工作10min消耗的电能.
7、电吹风是现代家庭的常用电器．如图1、图2、图3所示是电吹风连接的插座与插头以及电路原理图，是带动风扇转动的电动机，某电吹风的主要技术参数如图4所示：
（1）为了保证安全用电．图2中插头的脚①应该与图3中的电线__________相连；脚②应该与图3中的电线__________相连（均选填“甲”、“乙”或“丙”）．
（2）当开关接通、时，电吹风正常工作消耗的电能是多少？
（3）当开关接通、时，电吹风正常工作，通过的电流为多大？
（4）的电阻是多大？
8、小明设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图甲所示．其中，电源电压U=4V（恒定不变）．电压表的量程为0～3V，R0是定值电阻，R0=30Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示．闭合开关S后．
（1）当环境温度为40℃时，热敏电阻R1的阻值是
Ω．
（2）热敏电阻随环境温度变化的关系是
（3）R0两端电压的最大值为
V．求此时：
①R1两端的电压；②通过R1的电流；③R1的电阻；④电路所允许的最高环境温度；
⑤在此最高环境温度下，通电1min，R0消耗的电能是多少？
9、图1是“探究电压一定时电流与电阻关系”的电路图。
（1）按电路图在图2中连接实物图（电压表选用0~3V量程）
（2）正确连接电路后，实验步骤如下
①闭合开关，记录定值电阻的阻值及电流表示数；
②断开开关，换阻值不同的定值电阻；
③闭合开关，记录定值电阻的阻值及电流表示数；
重复②③步骤。
按上述步骤操作，观察到更换阻值不同的定值电阻，电压表示数分别如图3、4、5所示；图3电压表的示数为_________________。根据各电压表显示的正确示数，指出实验的失误之处______________________________________________。
10、实验室购买了一批规格为“2.5V
0.8W”的小灯泡，小明同学在利用其中一只小灯泡做测量电功率的实验，小明同学设计了如图甲所示的电路图．实验中各元件完好，电源电压保持不变．
（1）请根据小明设计的电路图把实物图连接完整．
（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是______（选填字母序号）．
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）小明移动滑动变阻器得到了一组电压和电流的数据，填入他设计的表格
请指出这个表格设计不合理的地方______________________________________
______________________________________；
分析这组数据，小明认为该小灯泡不合格，他判断的理由是：_____________
___________________________________；
假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度___________（选填“大于”或“小于”）合格产品小灯泡钨丝的长度．
11、在探究“电流与电阻关系”的实验中提供实验器材如下：电源（提供的电压不变，为4.5Ⅴ)，电流表、电压表和开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两个滑动变阻器（规格分别为“20Ω，2A”、“50Ω，1A”)，导线若干．
（1）根据如图的电路图用笔画线将如图实物图连接完整______（注意选择合理的电流表量程），并将变阻器的滑片调到最大阻值处．
（2）实验时在m、n间先接入5Ω的电阻．闭合开关移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应电流值．然后只在m、n间换上10Ω的电阻并马上闭合开关，电压表的示数变为2.2Ⅴ，此时滑片P应向___(选填“A”或“B”)端移动．移动变阻器滑片的目的是：_____________________________________．
（3）用同一变阻器完成四个定值电阻的实验，应选择的滑动变阻器规格是_____．
（4）实验过程中，只在m、n间换上15Ω的电阻并马上闭合开关．此时发现：电压表的指针没有偏转，电流表读数约为0.22A．若电路中只存在一处故障，则此故障可能是__________________________________．
12、探究“电流与电阻的定量关系”的电路如图1所示．
（1）实验中要求电阻R两端电压保持不变．
①在实验探究过程中，保持电阻R两端电压不变的方法是：____________________________________________________________________．
②在图2中，按图1的电路图连好电路（电流表、电压表均选小量程），要求变阻器滑片向左移动时，电流表的示数变小．
③小芳按设计思路进行实验，收集数据如下表：
次数
1
2
3
电阻R
/Ω
20
10
5
电流I
/A
I1
0.24
0.48
其中的读数I1如图15所示，则I1
=
A．
④在进行完第3次实验时．突然发现：电流表读数接近为零，电压表读数接近电源电压．则电路中出现的故障可能是：电阻R___________________．
（2）小明实验时发现桌子上的两个测量工具都是电流表，其它器材与小芳的实验器材相同．经过思考，利用现有器材设计出如图16所示电路，小明也能得出三组电阻和电流的数据．
操作步骤如下：
①将20Ω的R1和10Ω的R2电阻接入电路中；
②闭合开关，调节滑动变阻器滑片至适当位置，同时记下电流表A1、A2的示数分别为I1、I2
；
③断开开关，把5Ω的R3代替R1连入电路，再次闭合开关．
此时，调节变阻器滑片．直至观察到什么情况，才能从A1电流表中读出R3的电流？
答：________________________________________________________．
为什么要观察到上述情况，才能读出电流值？
答：________________________________________________________．
13、小黄做电学实验时连接了图36乙实物电路图。
（1）请你在图36甲框内画出其对应电路图
（2）正确连接电路后，闭合开关前应使滑动变阻器的滑片置于
(选填“最左端”、“中间”或“最右端”)；
(3)小黄正确连接电路，闭合开关后，发现电流表有示数，而电压表示数为零。于是小黄断开开关，取下电压表，分别接到电路各元件两端，闭合开关后，发现电压表示数均为零。若只有一个故障，则导致这现象的故障是
。
(4)排除故障后，调节滑动变阻器，记录数据如下表3,根据表中数据，在图37的坐标系中画出U--I图线，图37中电流与电压的关系
(成/不成)正比，为什么？
。
14、为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.
（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。
（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。
（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.
（4）保险管A的熔断电流为_______A
（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.
答案：
二、近六年真题
1、（1）5A
；44Ω
（2）1kg；2.1×105J
；（3）A
（4）S1；因为水没烧干前，水沸腾时虽然不断吸热，但温度保持
100℃不变，不会达到
125℃
2、（1）（2）（3）2
（4）没有断路；
因为电流表有读数，表明电路是通路.
（5）
（6））灯不亮；电压表有偏转.
3、（1）2.5Ω
（2）
（3）2V；0.5V
（4）2V；40J
4、（1）滑动变阻器同时接了下面两接线柱
（2）
（3）1V；0.2A；0.2W；5Ω
（4）灯泡越亮（电功率越大、电压越大、电流越大），灯泡电阻越大
5、（1）1.2×104J
（2）0.5A
（3）根据
Q=I2
Rt
，数据线的电阻不变，A、D
段通电时间相同，D
段时间内的电流小，所以数据线
D
段时间内产生的热量比
A
段产生的热量少.
6、；开关合上，灯泡发光
7、（1）
（2）2；0.1；20
（3）滑动变阻器
8、（1）1210Ω
；（2）0.11A；1210J
9、（1）（2）
（3）1.50；0.10；0.80
（4）会造成通过电源的电流过大，烧坏电源
10、（1）100V
；2W
（2）变大；由
U=IR，
R变大，I
也变大，所以电压U
变大
11、(1)
(2)不正确；电流表有示数，说明该串联电路是通路
(3)灯泡被短接；小灯泡实际功率过小；0.56
12、(1)
10Ω；(2)
0.4W；(3)
12J
13、
(1)
(2)
1.5
(3)
否
(4)
不正确
(5)L2烧断的情况下，LED灯也不亮
(6)
LED
三、模拟演练
1、（1）1.452×105J．（2）121W．
2、（1）4Ω；（2）1W；（3）120s；（4）0.8A；（5）3.75~10Ω
3、（1）
（2）①5A；②44Ω；③2h；④电暖器的电阻远大于导线的电阻，相同时间内，由焦耳定律可知电暖器放出大量的热而导线几乎不发热
（3）可以同时工作（计算可知总电流为8.4A小于10A）
4、（1）①可以；②3W；③4.8×105J；（2）根据焦耳定律Q=I2Rt，电流相同时，电阻越大，产生的热量越多，所以线路接触不良容易引起火灾．
5、（1）45000J；（2）0.8kg，
168000J；（3）4A；（4）55Ω；（5）因为连接的导线和电热丝串联，电流相等，但是电热丝的电阻远远大于导线电阻，由焦耳定律Q=I2Rt可知，相同时间内，电热丝工作时产生大量的热，而与其连接的导线却几乎不发热．
6、（1）5A；（2）264W；（3）1.056×105J．
7、（1）丙，甲．
（2）．
（3）．，．
（4）
8、
(1)
20
(2)
热敏电阻的阻值随环境温度升高而减小
(3)
3
(4)
1V
(5)
0.1A
(6)
10Ω
(7)
80℃
(8)
18J
9、（1）
（2）1.8V
每次更换电阻后，未控制电阻两端电压相同
10、(1)
(2)
C
(3)
设计了平均功率这一栏，灯泡在不同电压下的功率不同，因此计算功率的平均值是没有意义的；实验测得的额定功率是1W，而灯泡上标的额定功率是0.8W；小于
11、(1)
(2)A
(3)调节m、n两端的电压为1.5V
(4)“50欧
1A”
(5)15欧的定值电阻短接
12、（1）①调整滑动变阻器，使V表示数不变　②
③0.12　　④断路
（2）直至A2表的示数与I2相等时；保证电阻两端电压不变
13、（1）；（2）最左端；（3）电压表断路；
（4）；不成；测的是滑动变阻器的电压和电流，因为阻值在变化，所以不成正比。
14、
(1)
(2)左
(3)1.5
(4)2
(5)
2.8A
