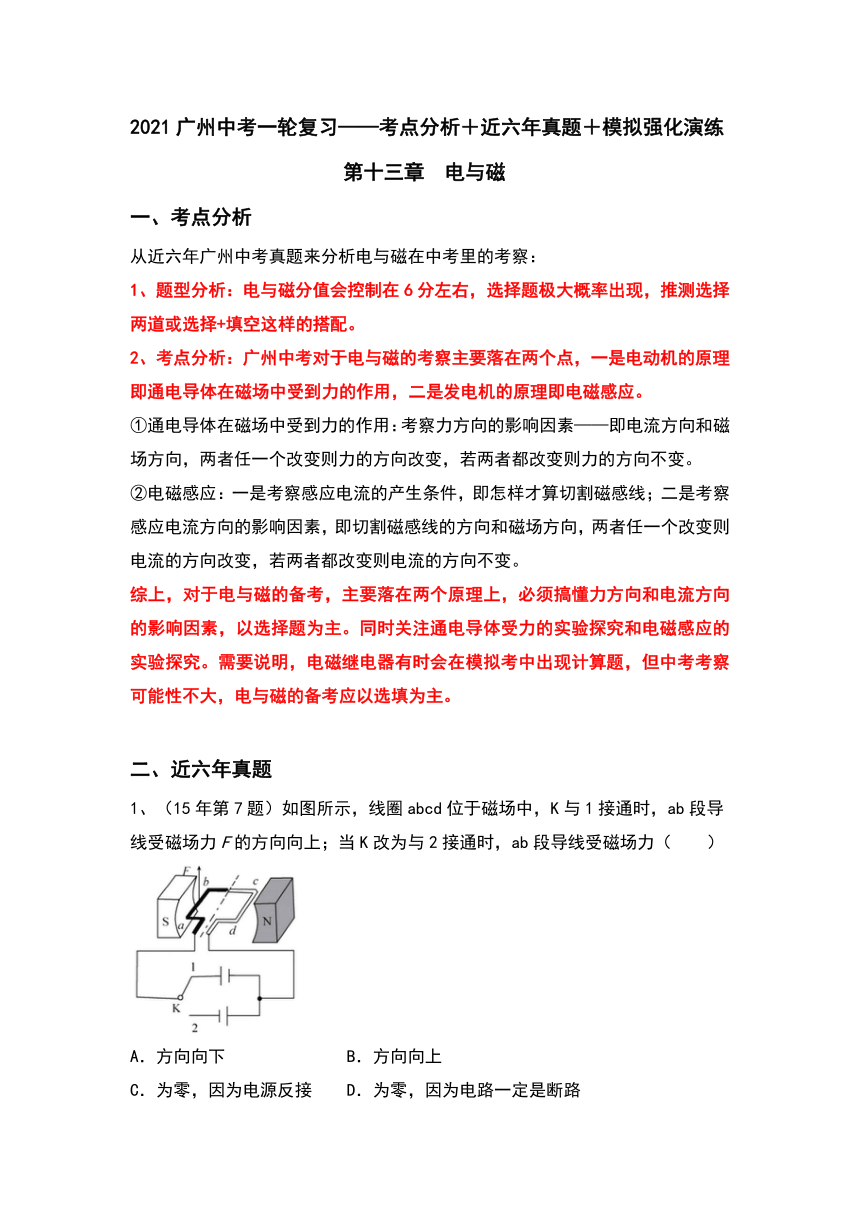

2021广州中考一轮复习——考点分析＋近六年真题＋模拟强化演练
第十三章
电与磁
一、考点分析
从近六年广州中考真题来分析电与磁在中考里的考察：
1、题型分析：电与磁分值会控制在6分左右，选择题极大概率出现，推测选择两道或选择+填空这样的搭配。
2、考点分析：广州中考对于电与磁的考察主要落在两个点，一是电动机的原理即通电导体在磁场中受到力的作用，二是发电机的原理即电磁感应。
①通电导体在磁场中受到力的作用：考察力方向的影响因素——即电流方向和磁场方向，两者任一个改变则力的方向改变，若两者都改变则力的方向不变。
②电磁感应：一是考察感应电流的产生条件，即怎样才算切割磁感线；二是考察感应电流方向的影响因素，即切割磁感线的方向和磁场方向，两者任一个改变则电流的方向改变，若两者都改变则电流的方向不变。
综上，对于电与磁的备考，主要落在两个原理上，必须搞懂力方向和电流方向的影响因素，以选择题为主。同时关注通电导体受力的实验探究和电磁感应的实验探究。需要说明，电磁继电器有时会在模拟考中出现计算题，但中考考察可能性不大，电与磁的备考应以选填为主。
二、近六年真题
1、（15年第7题）如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（　　）
A．方向向下　　　　　　　B．方向向上
C．为零，因为电源反接　　D．为零，因为电路一定是断路

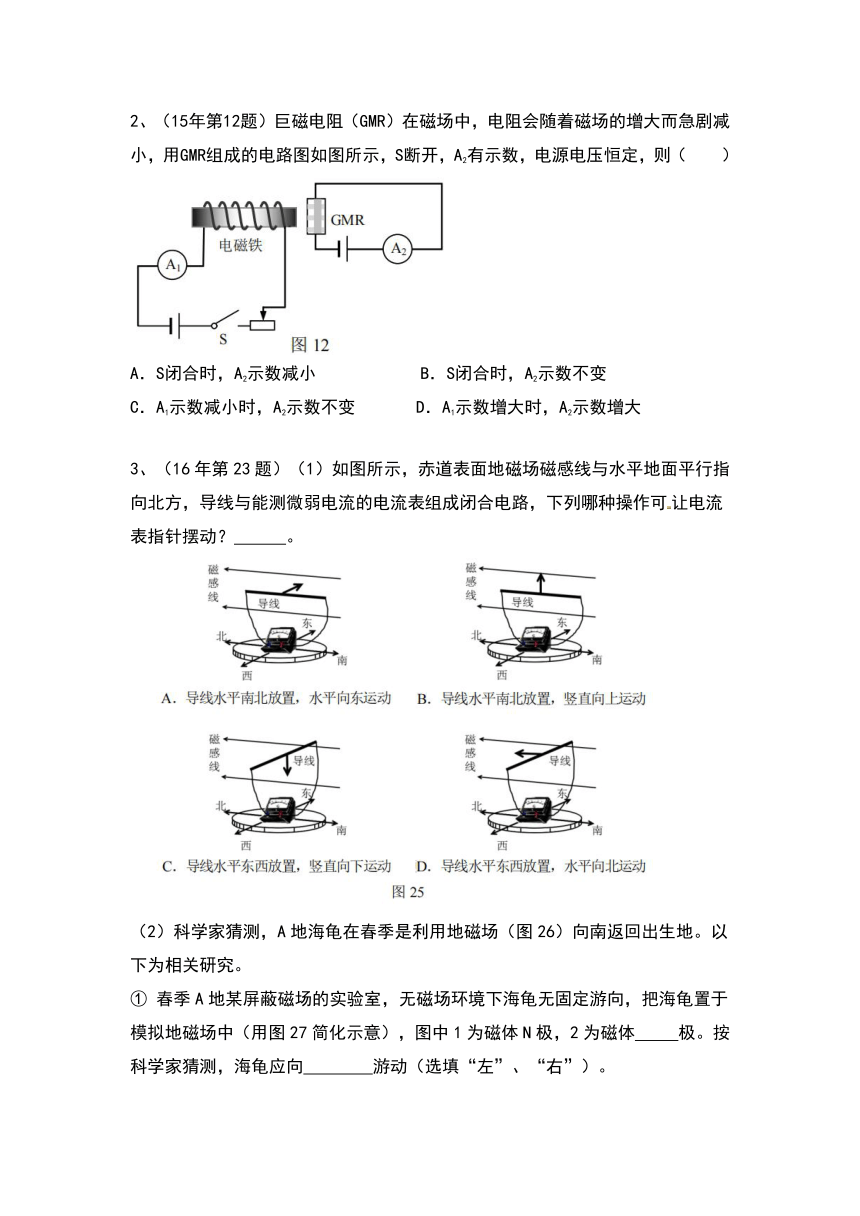

2、（15年第12题）巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，S断开，A2有示数，电源电压恒定，则（　　）
A．S闭合时，A2示数减小　　　　
B．S闭合时，A2示数不变
C．A1示数减小时，A2示数不变　　
D．A1示数增大时，A2示数增大
3、（16年第23题）（1）如图所示，赤道表面地磁场磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？
。
科学家猜测，A地海龟在春季是利用地磁场（图26）向南返回出生地。以下为相关研究。
①
春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图27简化示意），图中1为磁体N极，2为磁体
极。按科学家猜测，海龟应向
游动（选填“左”、“右”）。

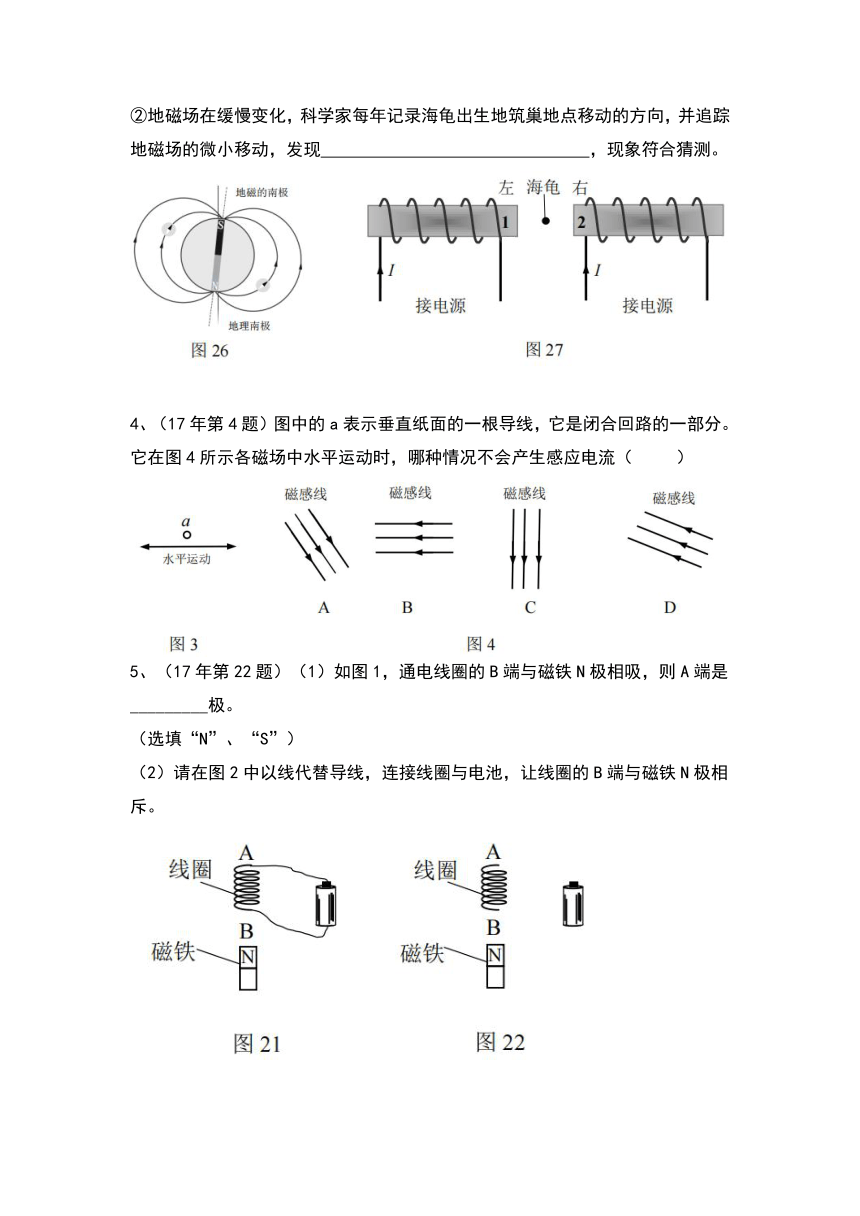

②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动，发现
，现象符合猜测。
　　　　　　
4、（17年第4题）图中的a表示垂直纸面的一根导线，它是闭合回路的一部分。它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流（
）
5、（17年第22题）（1）如图1，通电线圈的B端与磁铁N极相吸，则A端是_________极。
（选填“N”、“S”）
（2）请在图2中以线代替导线，连接线圈与电池，让线圈的B端与磁铁N极相斥。
　

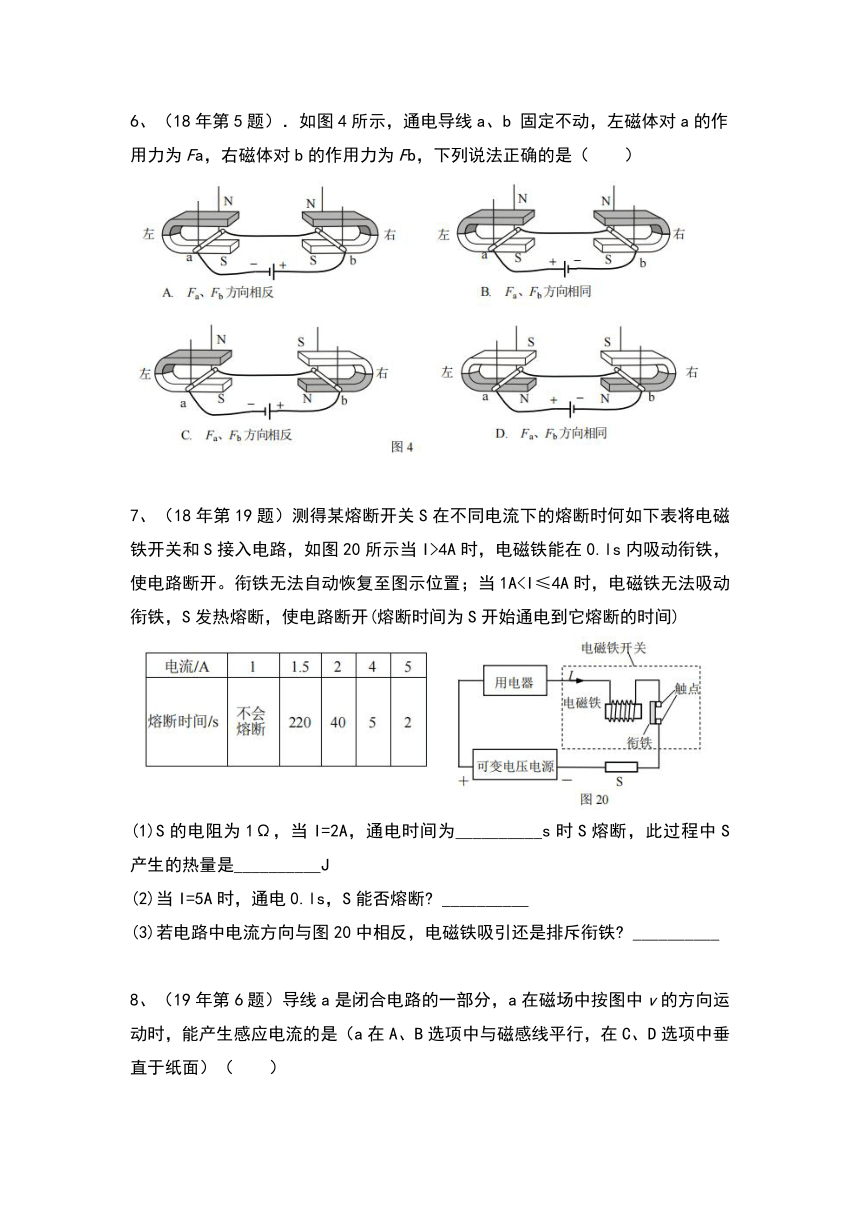

6、（18年第5题）．如图4所示，通电导线a、b
固定不动，左磁体对a的作用力为Fa，右磁体对b的作用力为Fb，下列说法正确的是（　　）
7、（18年第19题）测得某熔断开关S在不同电流下的熔断时何如下表将电磁铁开关和S接入电路，如图20所示当I>4A时，电磁铁能在0.ls内吸动衔铁，使电路断开。衔铁无法自动恢复至图示位置；当1A(1)S的电阻为1Ω，当I=2A，通电时间为__________s时S熔断，此过程中S产生的热量是__________J
(2)当I=5A时，通电0.ls，S能否熔断?
__________
(3)若电路中电流方向与图20中相反，电磁铁吸引还是排斥衔铁?
__________
8、（19年第6题）导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电流的是（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）（
）

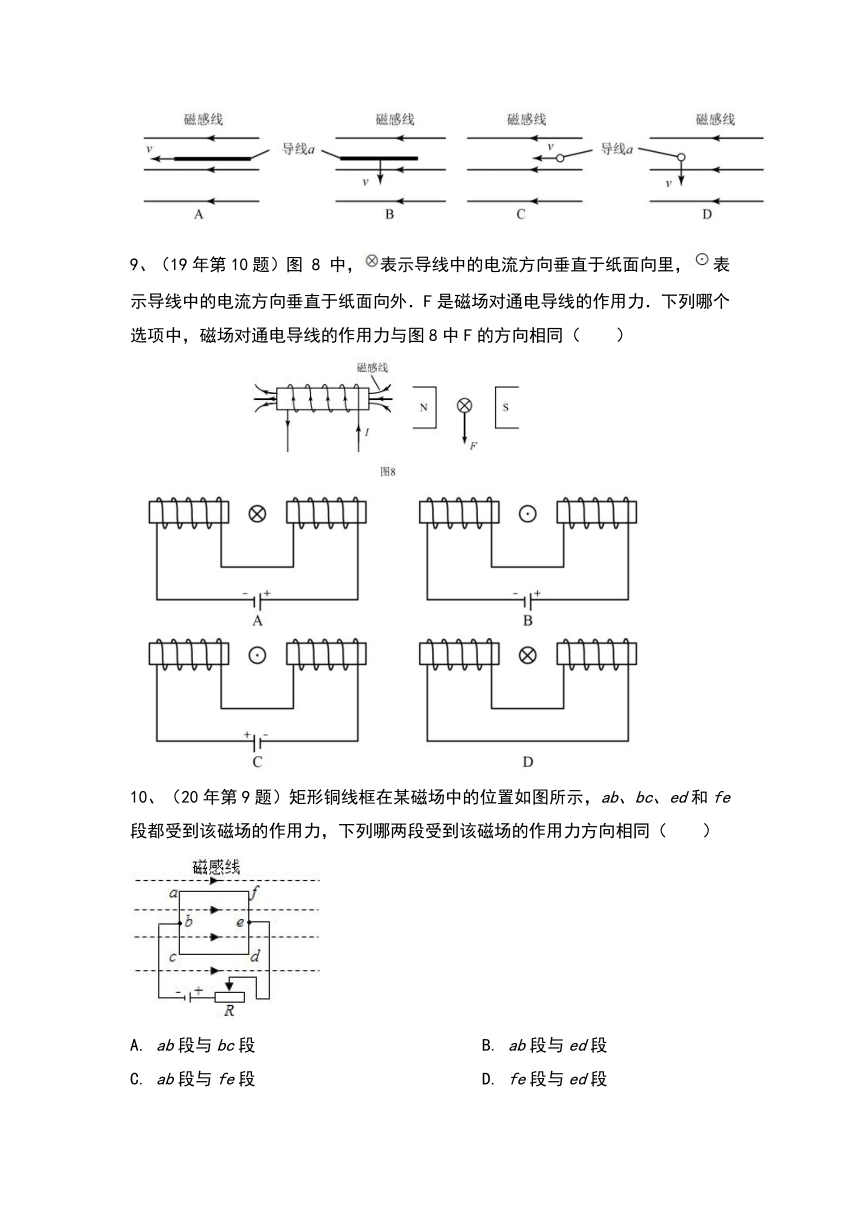

9、（19年第10题）图
8
中，表示导线中的电流方向垂直于纸面向里，表示导线中的电流方向垂直于纸面向外．F是磁场对通电导线的作用力．下列哪个选项中，磁场对通电导线的作用力与图8中F的方向相同（　　）
　　　　　　　　　
10、（20年第9题）矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（　　）
A.
ab段与bc段
B.
ab段与ed段
C.
ab段与fe段
D.
fe段与ed段
11、（20年第22题）如图所示a表示垂直于纸面一根导线，它是闭合电路的一部分，以下选项中能让a在磁场中水平方向左右运动时产生感应电流的有______。
三、模拟演练
1、以下描述两个磁极间的磁感线分布图中，正确的是（　　）
2、（14年广州中考）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（　　）
　　　　
3、下列说法正确的是（　　）
A.电动机是利用电磁感应现象制成的
B.电磁起重机是利用磁生电现象制成的
C.发电机工作时将机械能转化为电能
D.通电螺线管的磁性强弱只与电流有关
4
、话筒（麦克风）种类很多，如图是动圈式话筒的构造示意图．当我们对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中．把线圈两端的导线接入扩音机，就能通过扬声器听到说话或唱歌的声音，下列说法错误的有（　　）
A.
对着话筒说话时膜片振动，说明声音能传递能量
B.
线圈在磁场中振动时，将声音信号转化成电信号
C.
从能量转化的角度看，话筒是将机械能转化为电能的装置
D.
电动机的工作原理和话筒的工作原理相同
5、如图所示，线圈位于磁场中，与接通时，段导线受磁场力的方向向上；当改为与接通时，下列说法中正确的是（　　）
A．段导线受磁场力方向向下
B．段导线受磁场力方向向下
C．段导线在做切割磁感线运动
D．段导线在做切割磁感线运动
6、图甲是发电机原理的示意图，图乙中的“○”表示图在磁场中分别转动到1﹣4
位置时，运动方向已用箭头标出，图甲中的导线ab，当它下列说法正确的是（　　）
　　　　
A.
图甲的电路中没有电源
B.
在位置1时，电路中不会产生感应电流
C.
发电机产生电流方向不变
D.
在位置2时，电路中不会产生感应电流
7、下列四种装置及其处理方式中，装置中的线圈会发生电磁感应现象是（
）
A．铜棒快速以箭头方向快速靠近线圈
B．磁体快速以箭头方向快速靠近线圈
C．通电线圈和铜棒保持静止
D．通电的电池铁和磁体保持静止不动
8、电磁感应现象是英国物理学家
首先发现的．探究这个现象应选用如图6中
(填“甲”或“乙”)所示的装置进行实验．在这个现象中感应电流的方向与
的方向和磁感应线方向有关．利用电磁感应现象可以制成
，实现机械能转化为电能．
(
甲
图
6
-
N
P
+
S
乙
)
9、在探究产生感应电流的条件时，小东采用了如图所示的实验装置，闭合开关后，小东用不同的速度左右移动金属棒，均未发现电流表的指针发生偏转，经检验，全部实验器材均无故障且连接无误．请你猜想电流表指针不偏转的原因是_______________，写出让实验现象变得更明显的方法：__________________________．
10、如图，使线圈位于两磁极间，通电后，图甲ab
段导线受磁场力的方向向上，用箭头在图乙、丙中，标出ab
段导线所受磁场力的方向．
11、如图甲所示，是研究“磁场对通电导体的作用”的实验。
（1）开关闭合后，通电导体a从静止向右运动。这说明磁场对通电导体有______的作用。
（2）仅把磁体左右换位，如图乙所示。开关闭合后，通电导体a是否会向右运动？
答:____________。原因是____________________________________________。
（3）若要研究“通电导体的受力方向与电流方向的关系”，应把图甲的电路如何改装?
答:______________________。
12、如图所示，使线圈位于两磁极间，线圈通电后：
（1）图甲中电流方向是a→b→c→d，已知cd段导线受到的磁场力方向竖直向下，①请在图丙中用箭头标出ab段导线受到的磁场力方向；②ab、cd段导线受到的磁场力将使线圈绕虚线所示的轴沿_________（选填“顺时针”或“逆时针”）方向转动．
（2）当线圈转到乙图的位置时，线圈平面与磁感线方向垂直，电流方向不变，此时ab、cd段导线分别受到的磁场力_________________________________（选填“促进线圈沿原方向转动”、“阻碍线圈转动”、“大小相等方向相同”或“大小相等方向相反”）．
（3）线圈从甲图转到乙图时，由于惯性，会继续转动到如图丙，此刻ab、cd段导线受到的磁场力______________________________________（选填“使线圈原方向转动，实现持续转动”、“使线圈反方向转动，最后静止在乙图位置”、“使线圈反方向转动，最后静止在甲图位置”）．
13、探究产生感应电流条件的实验步骤如图甲、乙、丙所示
（1）本实验中，我们通过观察什么现象来判断电路是否有感应电流？___________________
（2）通过比较图_______与图_______可知，产生感应电流的一个条件是电路要闭合；通过比较图_______与图_______可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动
（3）若图乙中AB棒不动，磁铁左右水平运动，电路_______感应电流（选择“有”或“无”）
答案：
二、近六年真题
1、A
2、D
3、（1）C
（2）①S；左
②海龟出生地筑巢地点移动的方向与地磁场的微小移动方向相一致.
4、B
5、（1）N
（2）
6、A
7、（1）40；160
（2）否
（3）吸引
8、D
9、B
10、B
11、丙和丁
三、模拟演练
1、C
2、D
3、C
4、D
5、A
6、B
7、B
8、法拉第；甲；导体切割磁感线；发电机
9、
(1)
感应电流小
(2)
将电流表更换为灵敏电流计，再进行实验
10、
11、(1)
力
(2)
会
(3)
磁场和电流的方向都不变，受力方向不变，仍按原来方向向右运动
(4)
把电源正负极接线反接
12、（1）；顺时针；（2）大小相等方向相反；（3）使线圈反方向转动，最后静止在乙图位置．
13、电流表指针是否偏转；甲、丙；甲、乙；有
