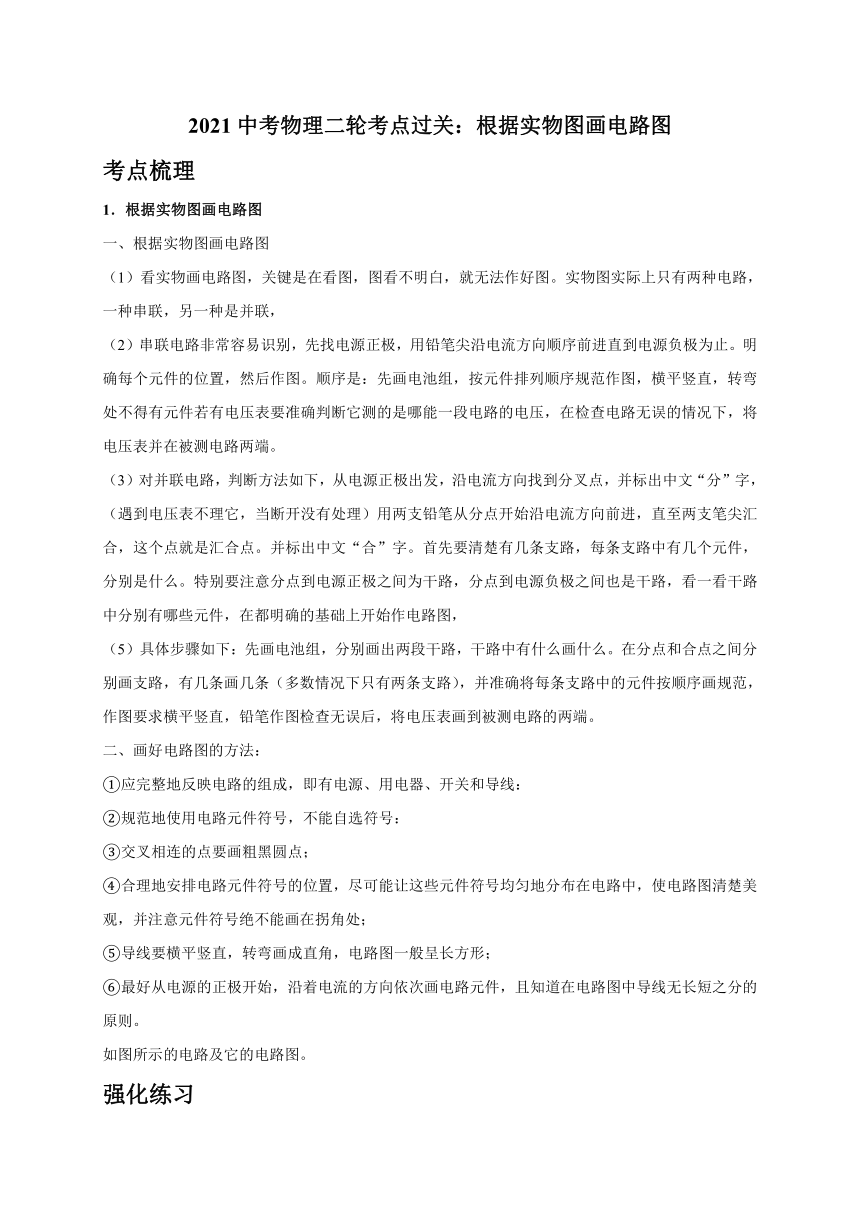

2021中考物理二轮考点过关：根据实物图画电路图
考点梳理
1．根据实物图画电路图
一、根据实物图画电路图
（1）看实物画电路图，关键是在看图，图看不明白，就无法作好图。实物图实际上只有两种电路，一种串联，另一种是并联，
（2）串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
（3）对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，
（5）具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
二、画好电路图的方法：
①应完整地反映电路的组成，即有电源、用电器、开关和导线：
②规范地使用电路元件符号，不能自选符号：
③交叉相连的点要画粗黑圆点；
④合理地安排电路元件符号的位置，尽可能让这些元件符号均匀地分布在电路中，使电路图清楚美观，并注意元件符号绝不能画在拐角处；
⑤导线要横平竖直，转弯画成直角，电路图一般呈长方形；
⑥最好从电源的正极开始，沿着电流的方向依次画电路元件，且知道在电路图中导线无长短之分的原则。
如图所示的电路及它的电路图。
强化练习

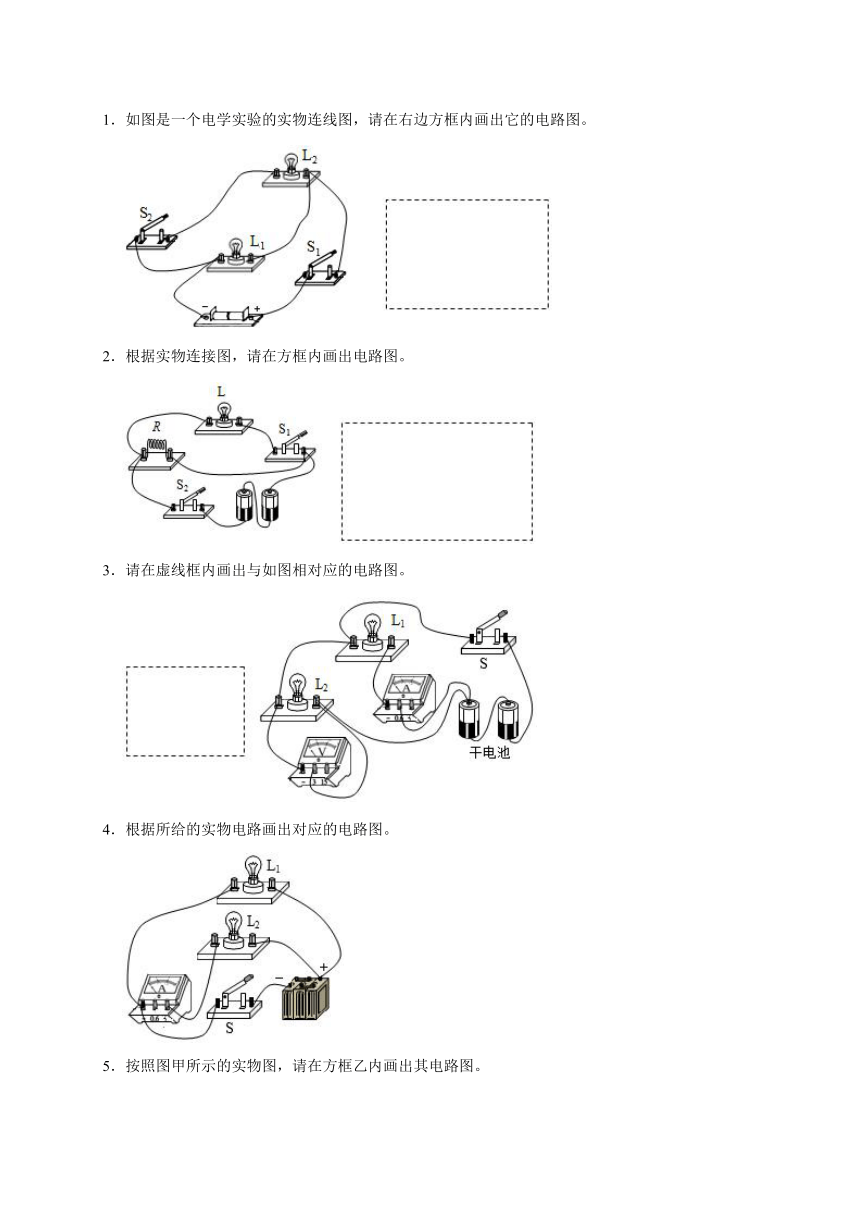

1．如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图。
2．根据实物连接图，请在方框内画出电路图。
3．请在虚线框内画出与如图相对应的电路图。
4．根据所给的实物电路画出对应的电路图。
5．按照图甲所示的实物图，请在方框乙内画出其电路图。
6．请将下面的实物图所对应的电路图面到实线框内。
7．根据图中实物，在方框中画出对应的电路图。
8．请根据如图所示的实物图，在虚线框内画出对应的电路图。
9．在虚线框内画出下列实物图的电路图。
10．如图所示，是用电压表测量小灯泡两端电压的实物电路图，请在虚线框内画出对应的电路图。
11．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
12．根据实物图画出电路图。

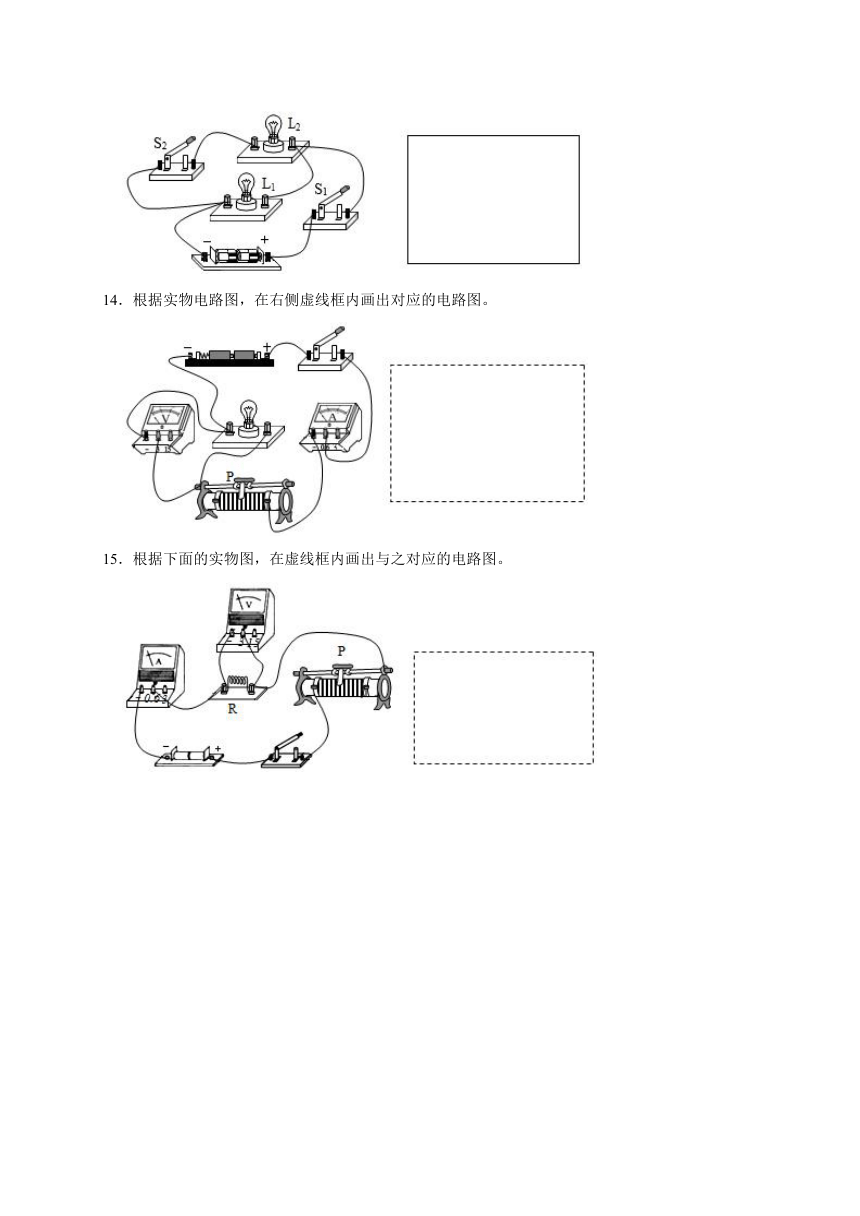

13．如图所示，请根据实物图在下框中画出对应的电路图。
14．根据实物电路图，在右侧虚线框内画出对应的电路图。
15．根据下面的实物图，在虚线框内画出与之对应的电路图。
2021中考物理二轮考点过关：根据实物图画电路图
参考答案
1．如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图。
【解答】解：由图可知，该电路电流的路径有两条，为并联电路；S1接在干中，控制整个电路；S2与灯泡L2串联在一个支路中；实物图如图所示：
2．根据实物连接图，请在方框内画出电路图。
【解答】解：由实物图知，灯泡L和电阻R并联，开关S2在干路上控制整个电路，S1在灯泡L支路上，由此画出电路图如图所示：
3．请在虚线框内画出与如图相对应的电路图。
【解答】解：由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
4．根据所给的实物电路画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关在干路上控制整个电路，电流表在L2支路，由此画出电路图如图所示：
5．按照图甲所示的实物图，请在方框乙内画出其电路图。
【解答】解：由实物图知，两灯并联，开关S1和S2分别在L1和L2支路上，由此画出电路图如图所示：
6．请将下面的实物图所对应的电路图面到实线框内。
【解答】解：由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图如图所示：
7．根据图中实物，在方框中画出对应的电路图。
【解答】解：由实物图知，两灯并联，电流表A在L1支路上，开关在L2支路上，由此画出电路图如图所示：
8．请根据如图所示的实物图，在虚线框内画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，由此画出电路图如图所示：
9．在虚线框内画出下列实物图的电路图。
【解答】解：如图，L1、L2并联，电流表测量通过L1的电流，开关接在干路上，故画电路图如下：
10．如图所示，是用电压表测量小灯泡两端电压的实物电路图，请在虚线框内画出对应的电路图。
【解答】解：
由实物图可知，电流从电源正极流出后，经开关、灯泡后回到电源负极，电压表并联在灯泡两端，由此画出电路图，如图所示：
11．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S1在干路上，S2在L2支路上，由此画出电路图如图所示：
12．根据实物图画出电路图。
【解答】解：由实物图知，两灯并联，开关S在干路上控制整个电路，S2在L2支路上，电路图如图所示：
13．如图所示，请根据实物图在下框中画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路上，由此画出电路图如图所示：
14．根据实物电路图，在右侧虚线框内画出对应的电路图。
【解答】解：根据实物图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡两端的电压；电路图如图所示：
15．根据下面的实物图，在虚线框内画出与之对应的电路图。
【解答】解：由图可知，变阻器（滑片以左电阻丝连入电路中）与电阻R串联，电压表测R的电压，电流表测电路的电流，根据实物图画出电路图，如下图所示：
。
