2021中考物理二轮考点过关：光的传播规律作图
考点梳理
1．作光的反射光路图
【知识点的认识】根据光的反射规律作光路图的方法是：
①由入射光线和反射面确定入射点，入射点一般用字母0表示．
②由入射点和反射面确定法线，法线用虚线画出．
③由入射光线和法线确定入射角，入射角一般用字母∠i、∠a或∠1表示．
④根据光的反射定律确定反射角，反射角一般用字母∠γ、∠β或∠2表示．
⑤由法线和反射角确定反射光线．光线用实线画出，注意入射光线和反射光线的箭头方向．
2．作光的折射光路图
光的折射作图方法：（1）光的折射（2）光路可逆性
强化练习
1．直线传播规律作图
1．如图，画出物体AB经小孔0在MN上所成的像A'B'。
2．一同学用“可乐瓶”做小孔成像实验，实验装置如图所示，请在图中的半透明纸上画出蜡烛AB的像A′B′。
3．请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。

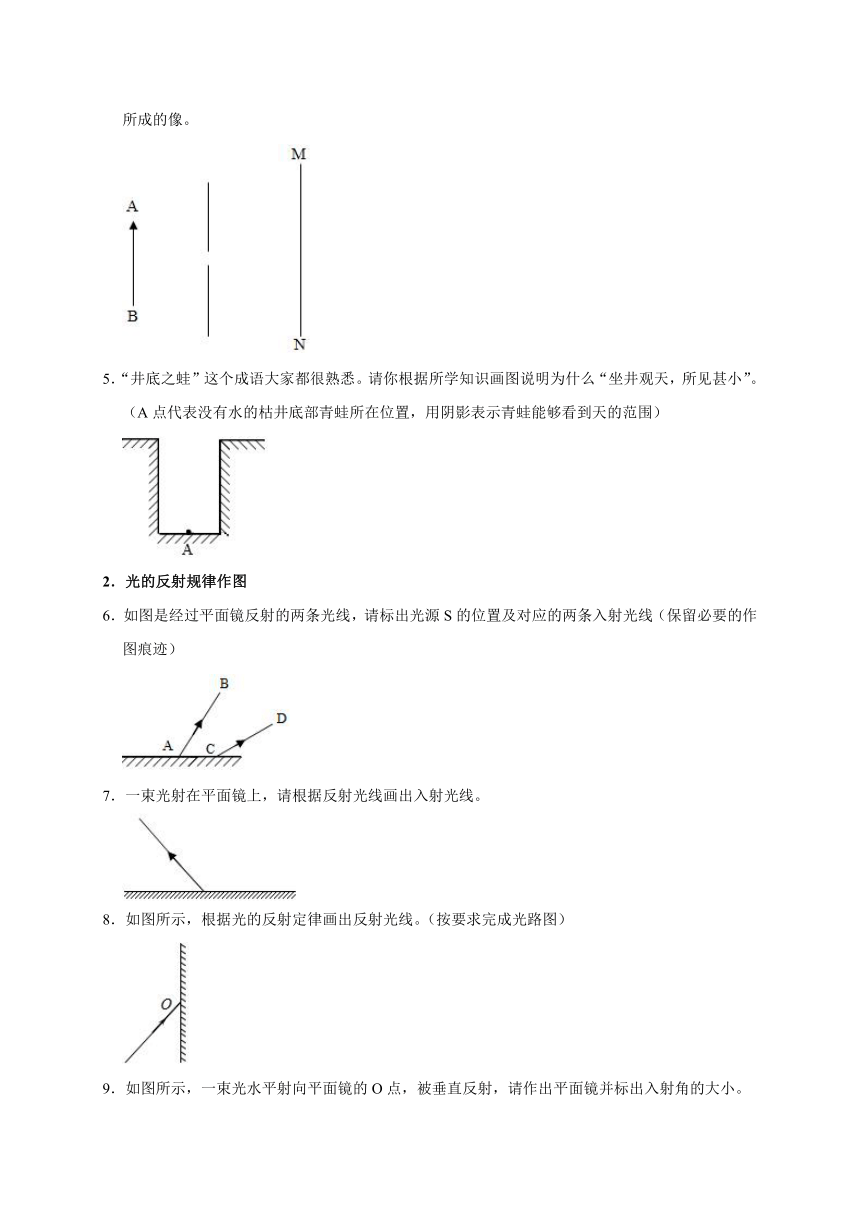

4．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。
5．“井底之蛙”这个成语大家都很熟悉。请你根据所学知识画图说明为什么“坐井观天，所见甚小”。（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）
2．光的反射规律作图
6．如图是经过平面镜反射的两条光线，请标出光源S的位置及对应的两条入射光线（保留必要的作图痕迹）
7．一束光射在平面镜上，请根据反射光线画出入射光线。
8．如图所示，根据光的反射定律画出反射光线。（按要求完成光路图）

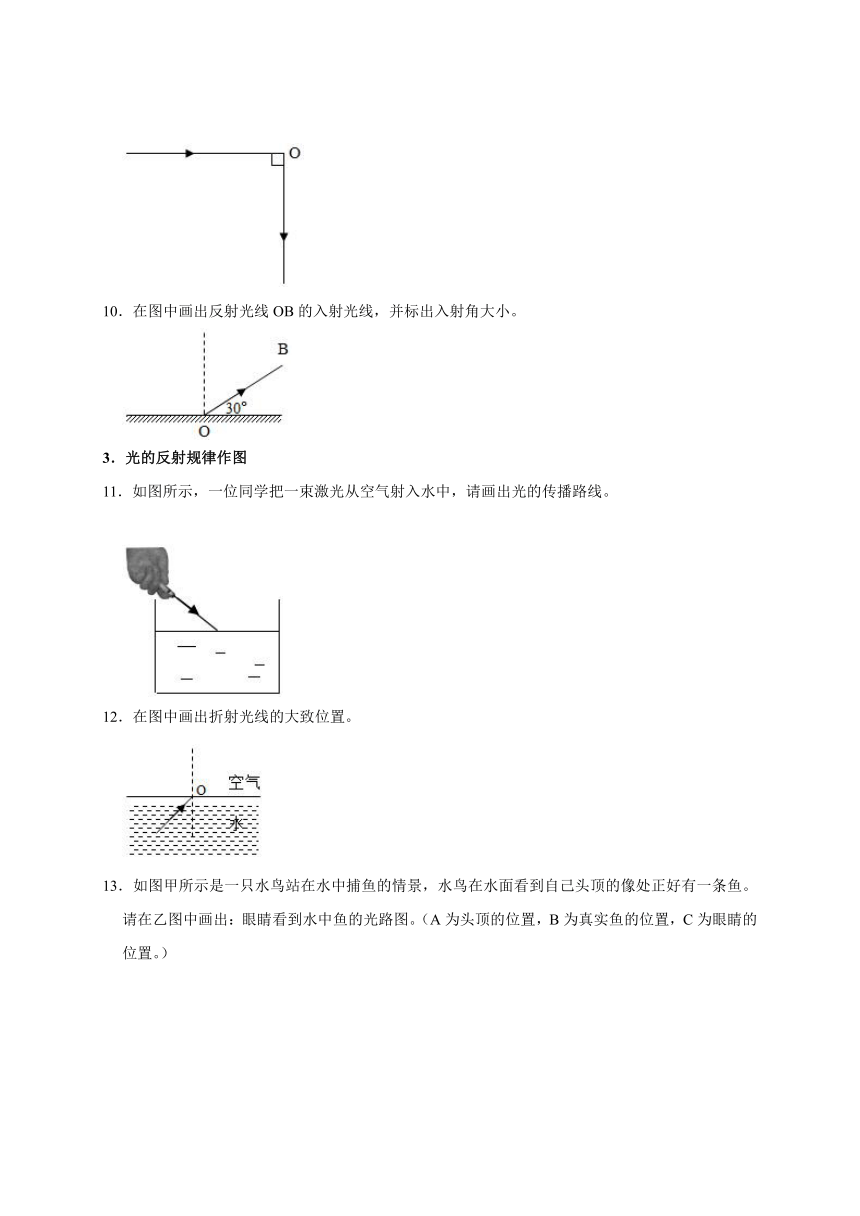

9．如图所示，一束光水平射向平面镜的O点，被垂直反射，请作出平面镜并标出入射角的大小。
10．在图中画出反射光线OB的入射光线，并标出入射角大小。
3．光的反射规律作图
11．如图所示，一位同学把一束激光从空气射入水中，请画出光的传播路线。
12．在图中画出折射光线的大致位置。

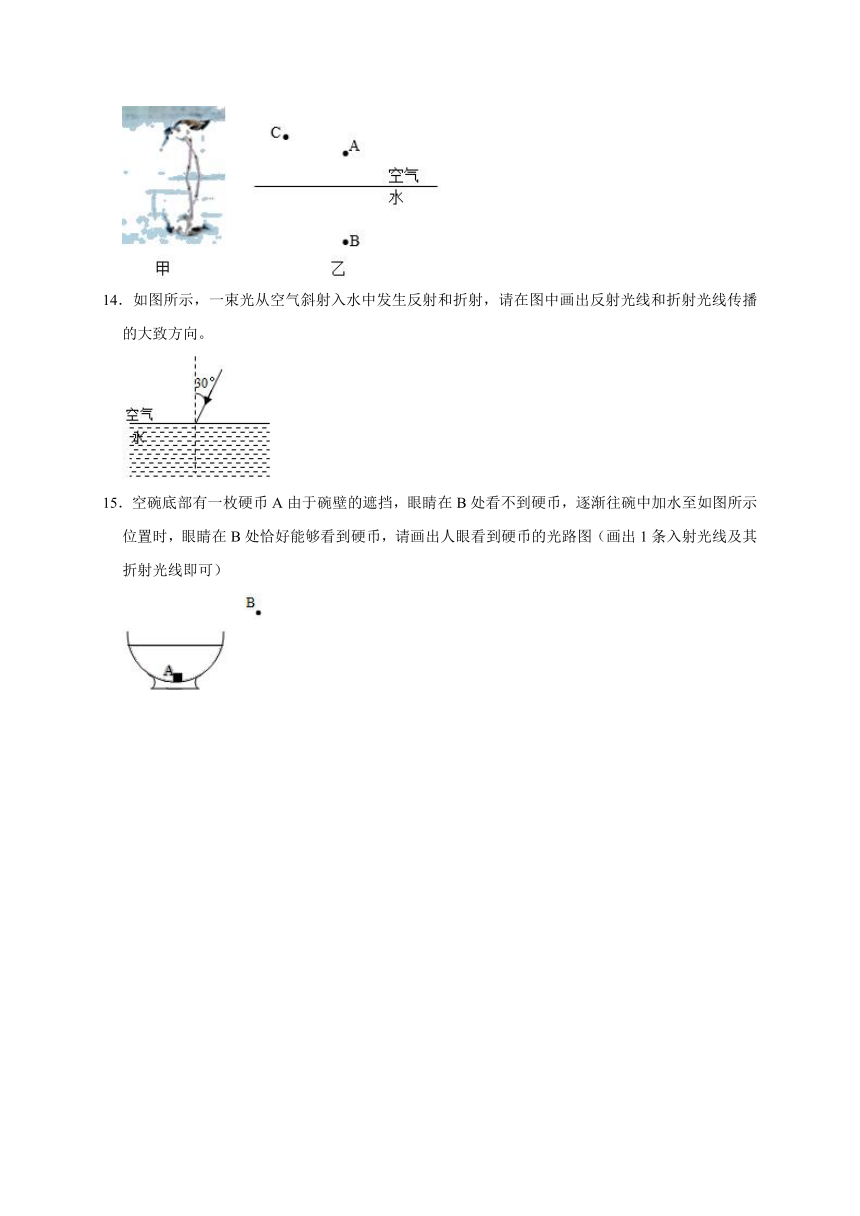

13．如图甲所示是一只水鸟站在水中捕鱼的情景，水鸟在水面看到自己头顶的像处正好有一条鱼。请在乙图中画出：眼睛看到水中鱼的光路图。（A为头顶的位置，B为真实鱼的位置，C为眼睛的位置。）
14．如图所示，一束光从空气斜射入水中发生反射和折射，请在图中画出反射光线和折射光线传播的大致方向。
15．空碗底部有一枚硬币A由于碗壁的遮挡，眼睛在B处看不到硬币，逐渐往碗中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出1条入射光线及其折射光线即可）

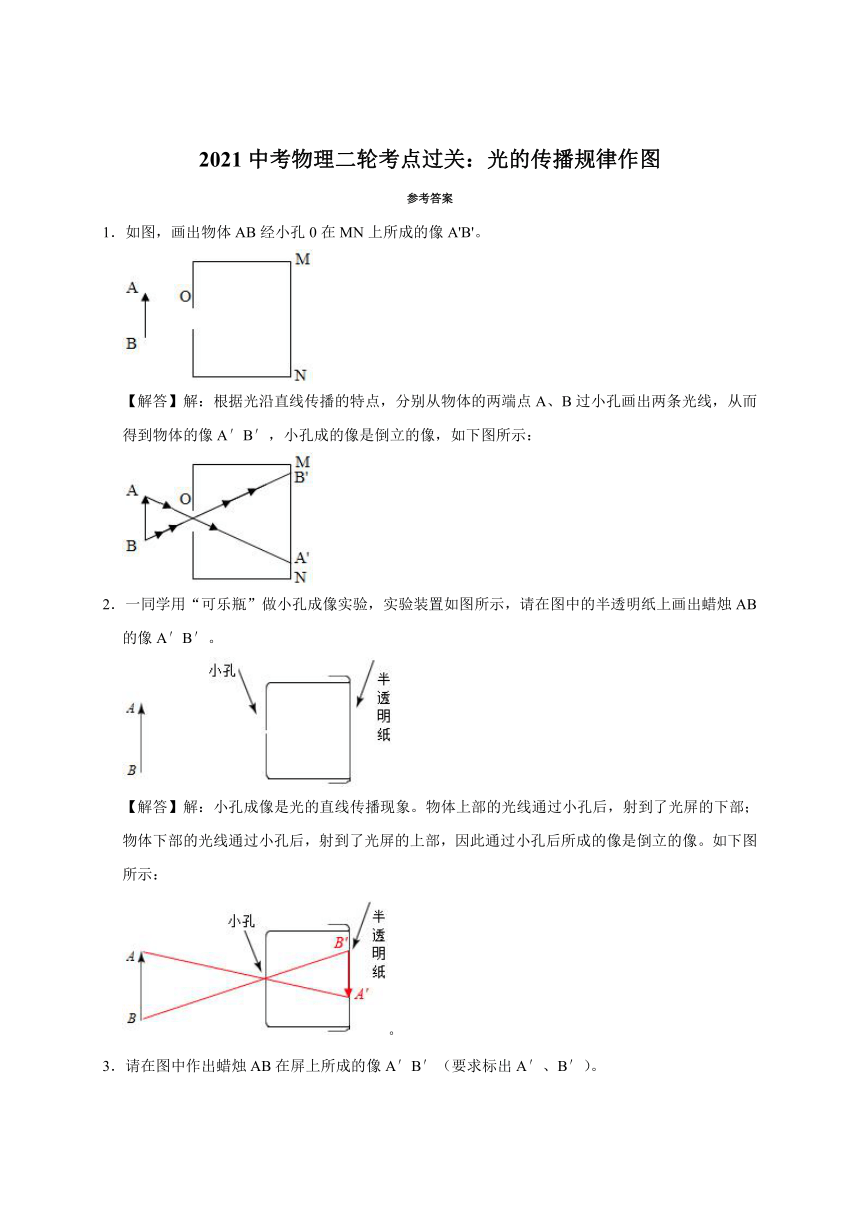

2021中考物理二轮考点过关：光的传播规律作图
参考答案
1．如图，画出物体AB经小孔0在MN上所成的像A'B'。
【解答】解：根据光沿直线传播的特点，分别从物体的两端点A、B过小孔画出两条光线，从而得到物体的像A′B′，小孔成的像是倒立的像，如下图所示：
2．一同学用“可乐瓶”做小孔成像实验，实验装置如图所示，请在图中的半透明纸上画出蜡烛AB的像A′B′。
【解答】解：小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像。如下图所示：
。
3．请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。
【解答】解：发光物体的每一个点都可看作为点光源，每个点光源发出的光都会通过小孔照到屏幕的某个区域。蜡烛A点发出的光线经小孔到达光屏下部，蜡烛B点发出的光线经小孔到达光屏的上部，成的像是倒立的实像，如图所示：
故答案为：光路图如下图所示：
4．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。
【解答】解：
5．“井底之蛙”这个成语大家都很熟悉。请你根据所学知识画图说明为什么“坐井观天，所见甚小”。（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）
【解答】解：图中A点是青蛙的位置，将A点与井口左边的端点和井口右边的端点相连成一直线，然后在直线上标出箭头，即得到两条射向青蛙眼睛的光线，这两条光线就决定了青蛙的观察范围。如下图阴影部分所示：。
6．如图是经过平面镜反射的两条光线，请标出光源S的位置及对应的两条入射光线（保留必要的作图痕迹）
【解答】解：先将两条反射光线AB、CD反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并联接SA、SC画出入射光线，如图所示：
7．一束光射在平面镜上，请根据反射光线画出入射光线。
【解答】解：先过入射点垂直平面镜作出法线，再在法线的侧右根据反射角等于入射角画出入射光线，如图所示：
8．如图所示，根据光的反射定律画出反射光线。（按要求完成光路图）
【解答】解：
先过入射点O垂直于平面镜作出法线，反射光线与入射光线分居法线两侧，在法线的另一侧根据反射角等于入射角作出反射光线，如图所示：
9．如图所示，一束光水平射向平面镜的O点，被垂直反射，请作出平面镜并标出入射角的大小。
【解答】解：由光的反射定律知，反射角等于入射角，先作出反射光线与入射光线夹角的平分线，即为法线；再过入射点作法线的垂线即为平面镜的位置；
已知反射光线与入射光线垂直，则入射角等于＝45°，如图所示：
10．在图中画出反射光线OB的入射光线，并标出入射角大小。
【解答】解：因为反射光线与镜面的夹角为30°，所以反射角为60°，可知入射角也为60°，根据反射角等于入射角在法线左侧画出入射光线，标出入射角大小为60°，如图所示：
11．如图所示，一位同学把一束激光从空气射入水中，请画出光的传播路线。
【解答】解：过入射点作垂直于界面的法线，光由空气斜射入水中时，折射角小于入射角，由此在法线右侧水中画出折射光线。如图所示：
12．在图中画出折射光线的大致位置。
【解答】解：图中光线由水斜射入空气中，根据折射规律知，折射角大于入射角，在法线右侧的空气中画出折射光线，如图所示：
13．如图甲所示是一只水鸟站在水中捕鱼的情景，水鸟在水面看到自己头顶的像处正好有一条鱼。请在乙图中画出：眼睛看到水中鱼的光路图。（A为头顶的位置，B为真实鱼的位置，C为眼睛的位置。）
【解答】解：
平静的水面相当于平面镜，A为头顶的位置，水鸟在水面看到自己头顶的像，这是光的反射形成的虚像，所以作出A关于水面的对称点，即为头顶的像点A′，连接A′C，与水面的交点为入射点O，则OC为反射光线；
水鸟在水面看到自己头顶的像处正好有一条鱼，这是水中鱼“发出”的光由水斜射入空气时发生折射而形成的，水鸟看到的是鱼的虚像，而真实鱼的位置B在虚像的下方，所以连接OB即为水中的入射光线，OC为折射光线，折射光线的反向延长线过A的虚像A′。
如下图所示：
14．如图所示，一束光从空气斜射入水中发生反射和折射，请在图中画出反射光线和折射光线传播的大致方向。
【解答】解：由图法线已画出，根据反射角等于入射角，在法线左侧空气中画出反射光线；根据折射角小于入射角，在法线左侧的水中画出折射光线。如图所示：
15．空碗底部有一枚硬币A由于碗壁的遮挡，眼睛在B处看不到硬币，逐渐往碗中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出1条入射光线及其折射光线即可）
【解答】解：逐渐往碗中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，说明此时的折射光线会沿着碗右侧的上沿进入人的眼睛，所以连接B点和碗右侧的上沿可画出折射光线，折射光线与水面的交点为折射点，连接A点和折射点可作出入射光线，如图所示：
