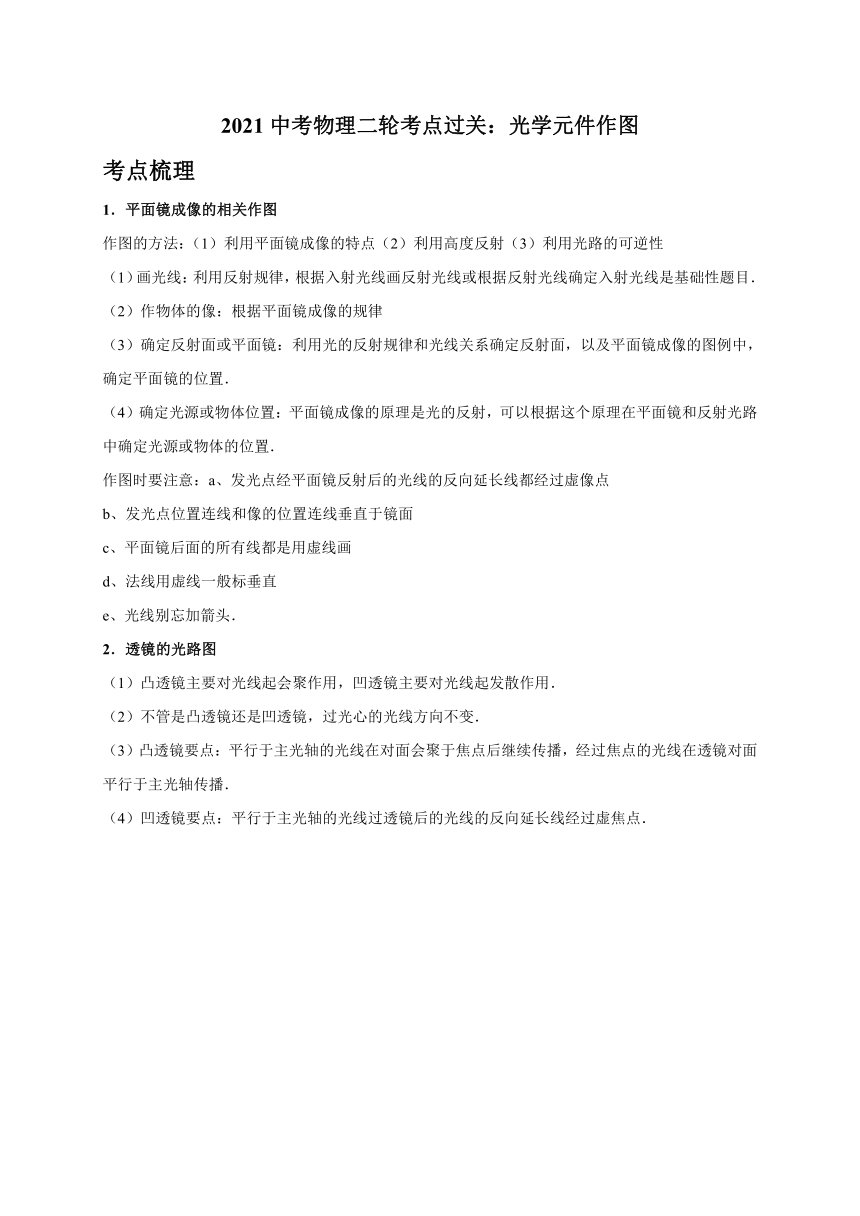

2021中考物理二轮考点过关：光学元件作图
考点梳理
1．平面镜成像的相关作图
作图的方法：（1）利用平面镜成像的特点（2）利用高度反射（3）利用光路的可逆性
（1）画光线：利用反射规律，根据入射光线画反射光线或根据反射光线确定入射光线是基础性题目．
（2）作物体的像：根据平面镜成像的规律
（3）确定反射面或平面镜：利用光的反射规律和光线关系确定反射面，以及平面镜成像的图例中，确定平面镜的位置．
（4）确定光源或物体位置：平面镜成像的原理是光的反射，可以根据这个原理在平面镜和反射光路中确定光源或物体的位置．
作图时要注意：a、发光点经平面镜反射后的光线的反向延长线都经过虚像点
b、发光点位置连线和像的位置连线垂直于镜面
c、平面镜后面的所有线都是用虚线画
d、法线用虚线一般标垂直
e、光线别忘加箭头．

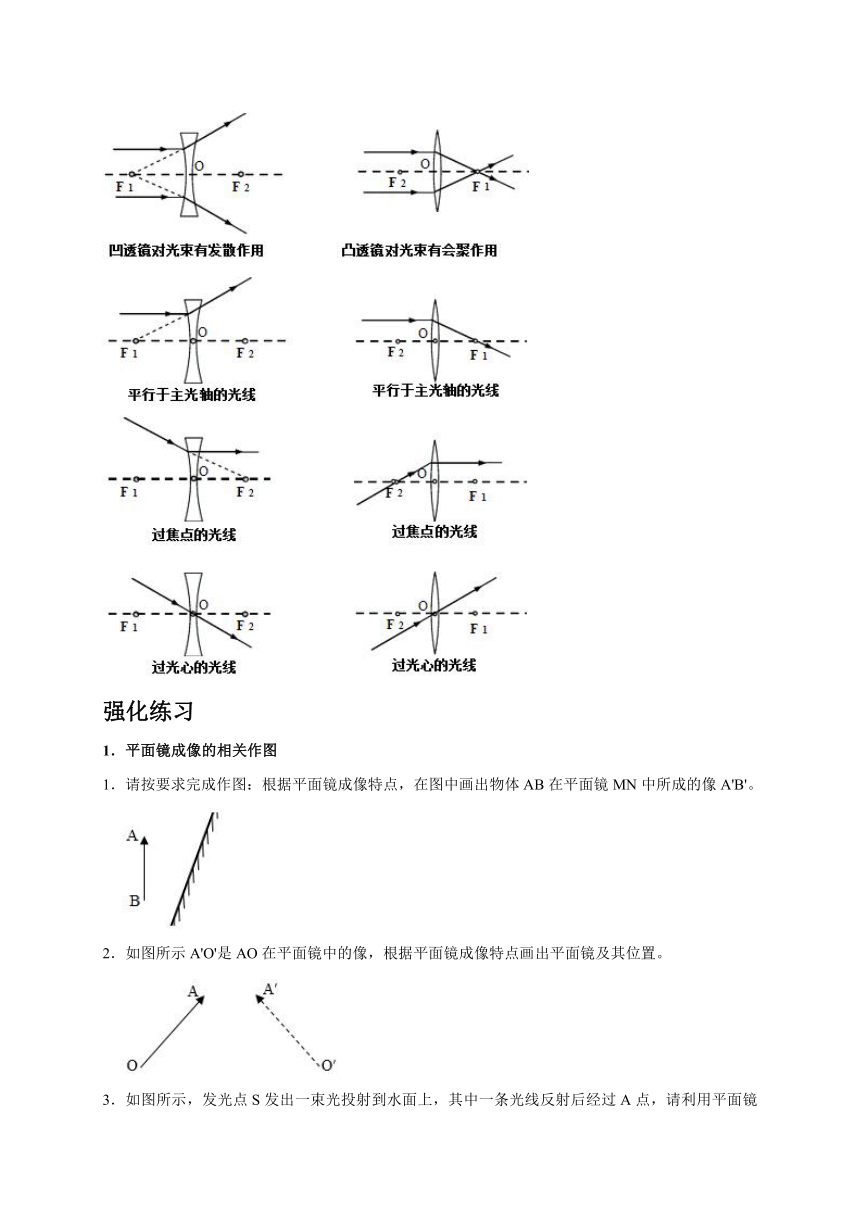

2．透镜的光路图
（1）凸透镜主要对光线起会聚作用，凹透镜主要对光线起发散作用．
（2）不管是凸透镜还是凹透镜，过光心的光线方向不变．
（3）凸透镜要点：平行于主光轴的光线在对面会聚于焦点后继续传播，经过焦点的光线在透镜对面平行于主光轴传播．
（4）凹透镜要点：平行于主光轴的光线过透镜后的光线的反向延长线经过虚焦点．
强化练习
1．平面镜成像的相关作图
1．请按要求完成作图：根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'。
2．如图所示A'O'是AO在平面镜中的像，根据平面镜成像特点画出平面镜及其位置。

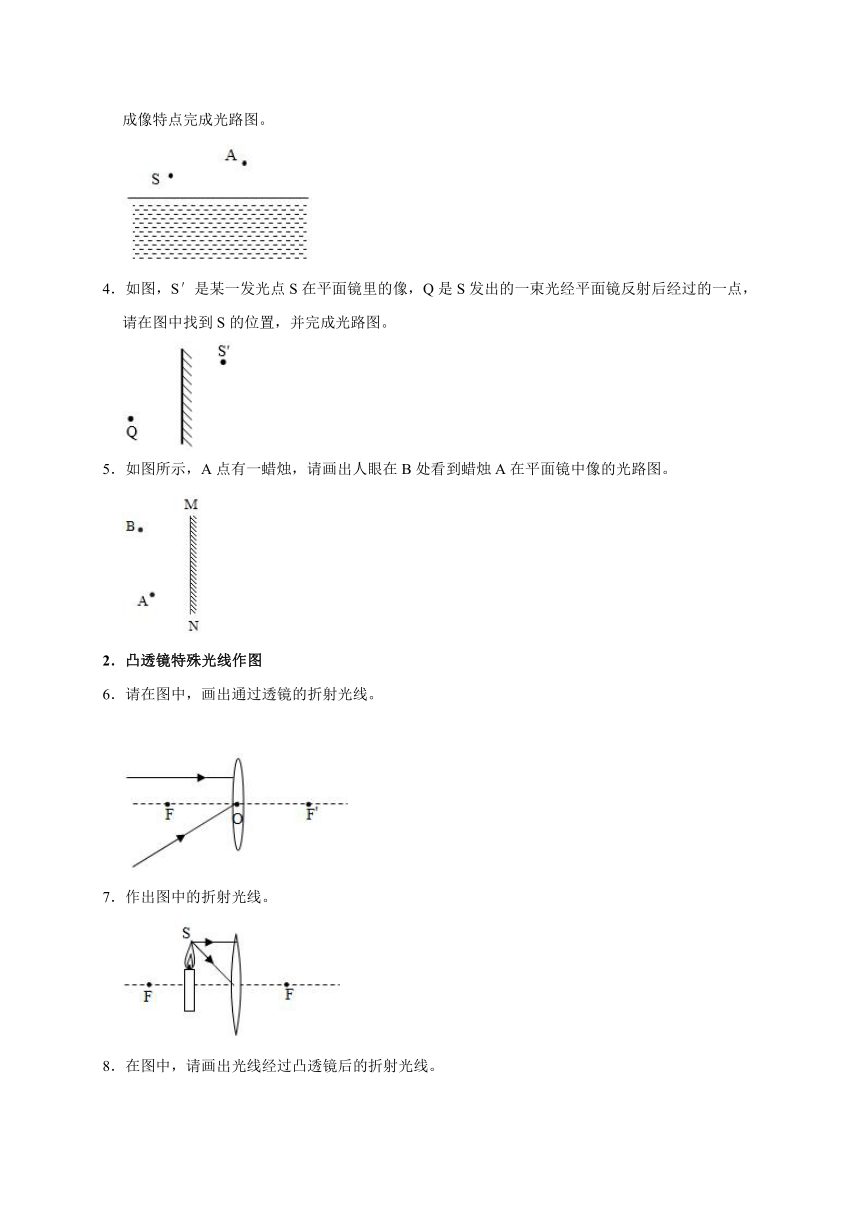

3．如图所示，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请利用平面镜成像特点完成光路图。
4．如图，S′是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在图中找到S的位置，并完成光路图。
5．如图所示，A点有一蜡烛，请画出人眼在B处看到蜡烛A在平面镜中像的光路图。
2．凸透镜特殊光线作图
6．请在图中，画出通过透镜的折射光线。
7．作出图中的折射光线。
8．在图中，请画出光线经过凸透镜后的折射光线。

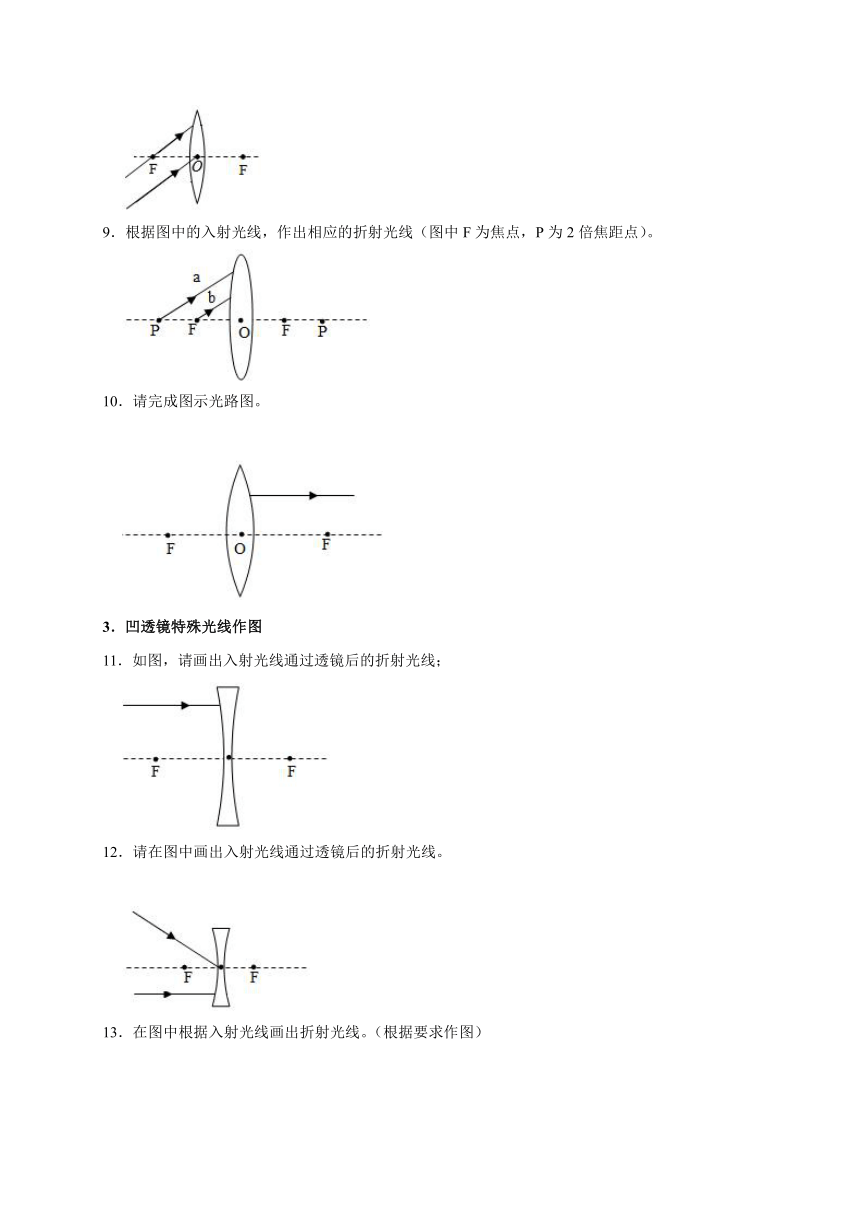

9．根据图中的入射光线，作出相应的折射光线（图中F为焦点，P为2倍焦距点）。
10．请完成图示光路图。
3．凹透镜特殊光线作图
11．如图，请画出入射光线通过透镜后的折射光线；
12．请在图中画出入射光线通过透镜后的折射光线。
13．在图中根据入射光线画出折射光线。（根据要求作图）
14．画出a光线的出射光线方向和b光线的入射光线方向。
15．请完成图中的光路图。
2021中考物理二轮考点过关：光学元件作图
参考答案
1．请按要求完成作图：根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'。
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
2．如图所示A'O'是AO在平面镜中的像，根据平面镜成像特点画出平面镜及其位置。
【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA′，OO′，作这两条线段的垂直平分线即为平面镜的位置。如图所示：
3．如图所示，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请利用平面镜成像特点完成光路图。
【解答】解：平静的水面相当于平面镜，先作出发光点S的对称点S′即为S的像；连接S′A交平面镜于点O，SO为入射光线，OA为反射光线；如图所示：
4．如图，S′是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在图中找到S的位置，并完成光路图。
【解答】解：作出像点S′的物点S，即为发光点S的位置；连接QS′，与镜面的交点为入射点O，连接SO，为入射光线，则OQ为反射光线，如下图所示：
5．如图所示，A点有一蜡烛，请画出人眼在B处看到蜡烛A在平面镜中像的光路图。
【解答】解：作A点关于平面镜的对称点，即像点A′，然后连接像点A′、眼睛，与镜面的交点为入射点O，入射光线为AO；连接入射点O、眼睛B可得反射光线OB；如图所示：
6．请在图中，画出通过透镜的折射光线。
【解答】解：平行于凸透镜主光轴的光线经凸透镜折射后折射光线通过焦点，过凸透镜光心的光线其传播方向不变；如图所示：
7．作出图中的折射光线。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
8．在图中，请画出光线经过凸透镜后的折射光线。
【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
9．根据图中的入射光线，作出相应的折射光线（图中F为焦点，P为2倍焦距点）。
【解答】解：根据过焦点的光线经凸透镜后折射光线平行于主光轴作出由F点入射光线的折射光线；
过二倍焦距处的入射光线经凸透镜后折射光线通过另一侧二倍焦距处作出由P点的入射光线的折射光线，如图所示：
10．请完成图示光路图。
【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴，据此画出凸透镜的入射光线，如图所示：
11．如图，请画出入射光线通过透镜后的折射光线；
【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
12．请在图中画出入射光线通过透镜后的折射光线。
【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变。如图所示：
13．在图中根据入射光线画出折射光线。（根据要求作图）
【解答】解：
根据指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，由此连接入射点与右侧焦点的连线，再画出折射光线，如图所示：

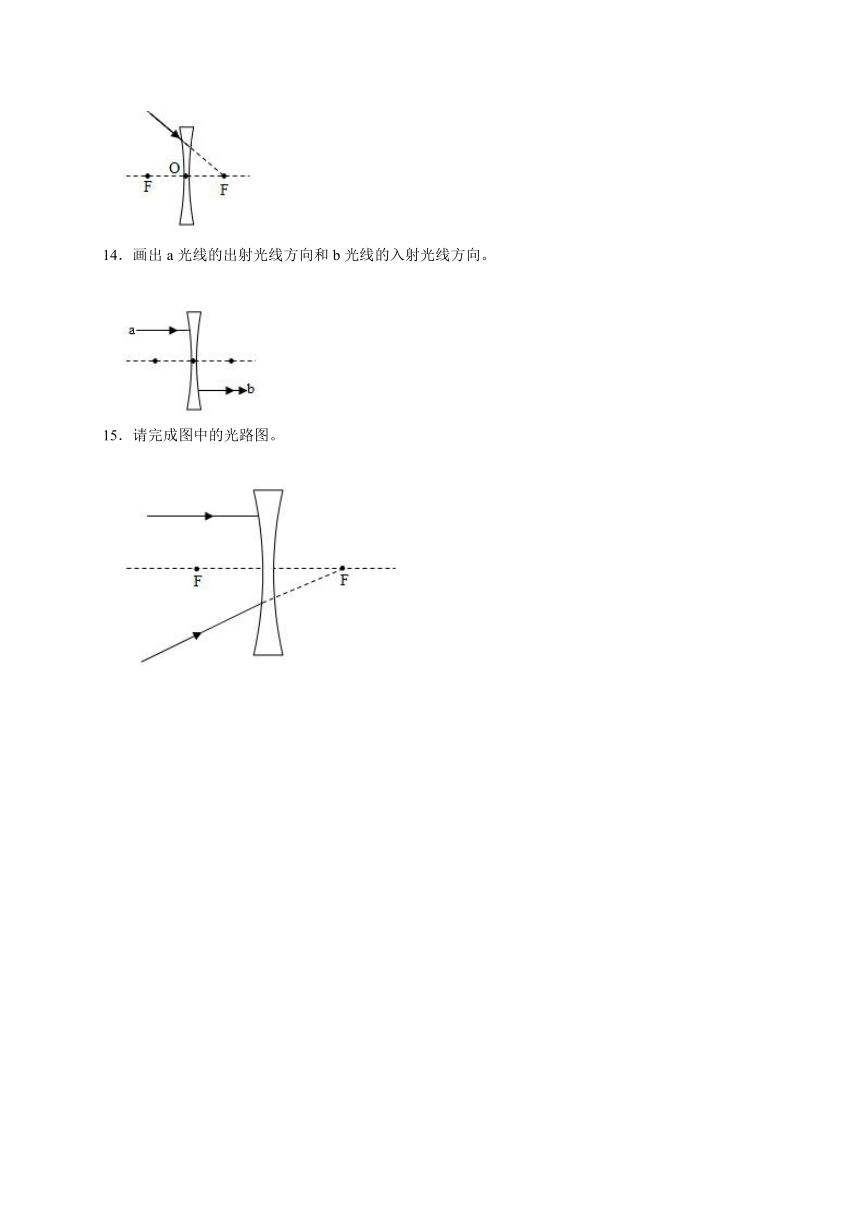

14．画出a光线的出射光线方向和b光线的入射光线方向。
【解答】解：由图可知，入射光线a平行凹透镜的主光轴，其折射光线反向延长通过焦点；折射光线b平行于主光轴，其入射光线延长过另一侧焦点，由此作出它的入射光线，如图所示：
15．请完成图中的光路图。
【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。由此作出经凹透镜的折射光线，如图所示：
