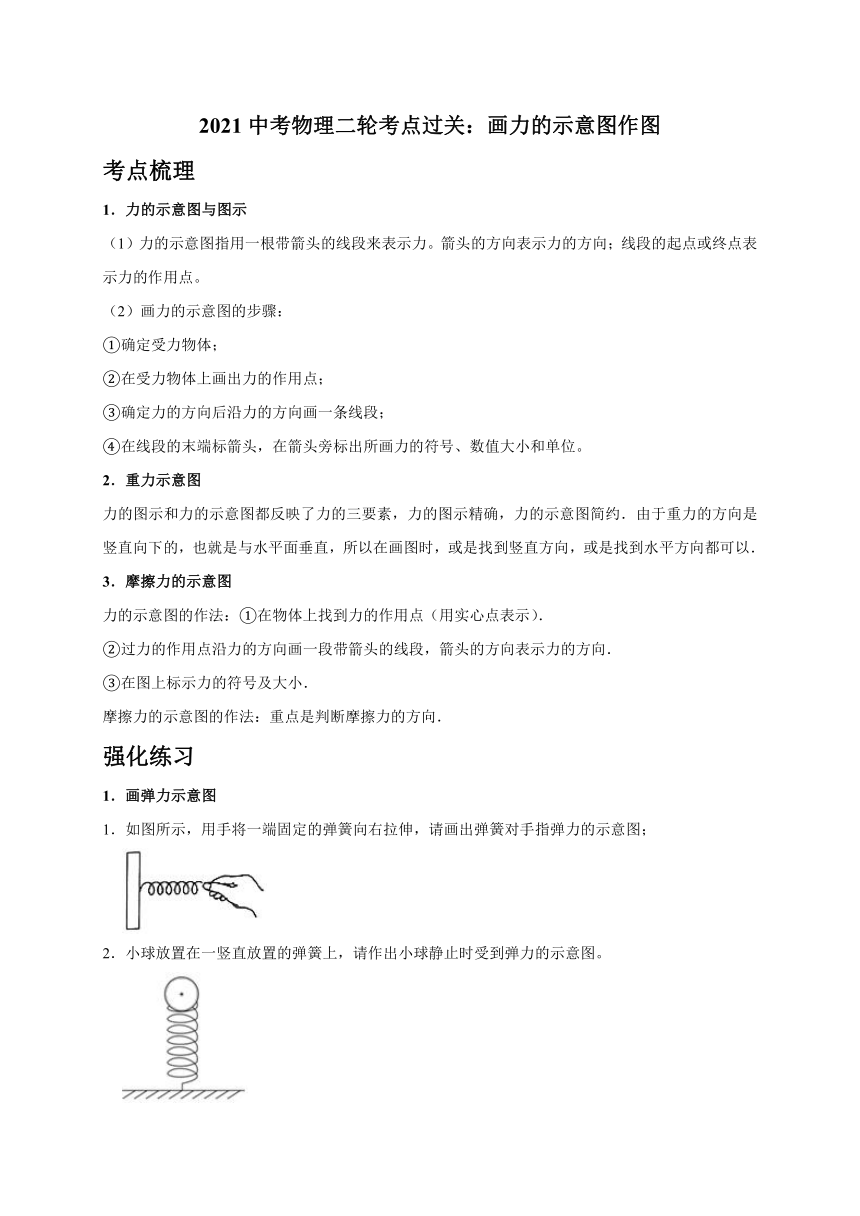

2021中考物理二轮考点过关：画力的示意图作图
考点梳理
1．力的示意图与图示
（1）力的示意图指用一根带箭头的线段来表示力。箭头的方向表示力的方向；线段的起点或终点表示力的作用点。
（2）画力的示意图的步骤：
①确定受力物体；
②在受力物体上画出力的作用点；
③确定力的方向后沿力的方向画一条线段；
④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位。
2．重力示意图
力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．
3．摩擦力的示意图
力的示意图的作法：①在物体上找到力的作用点（用实心点表示）．
②过力的作用点沿力的方向画一段带箭头的线段，箭头的方向表示力的方向．
③在图上标示力的符号及大小．
摩擦力的示意图的作法：重点是判断摩擦力的方向．
强化练习
1．画弹力示意图
1．如图所示，用手将一端固定的弹簧向右拉伸，请画出弹簧对手指弹力的示意图；
2．小球放置在一竖直放置的弹簧上，请作出小球静止时受到弹力的示意图。

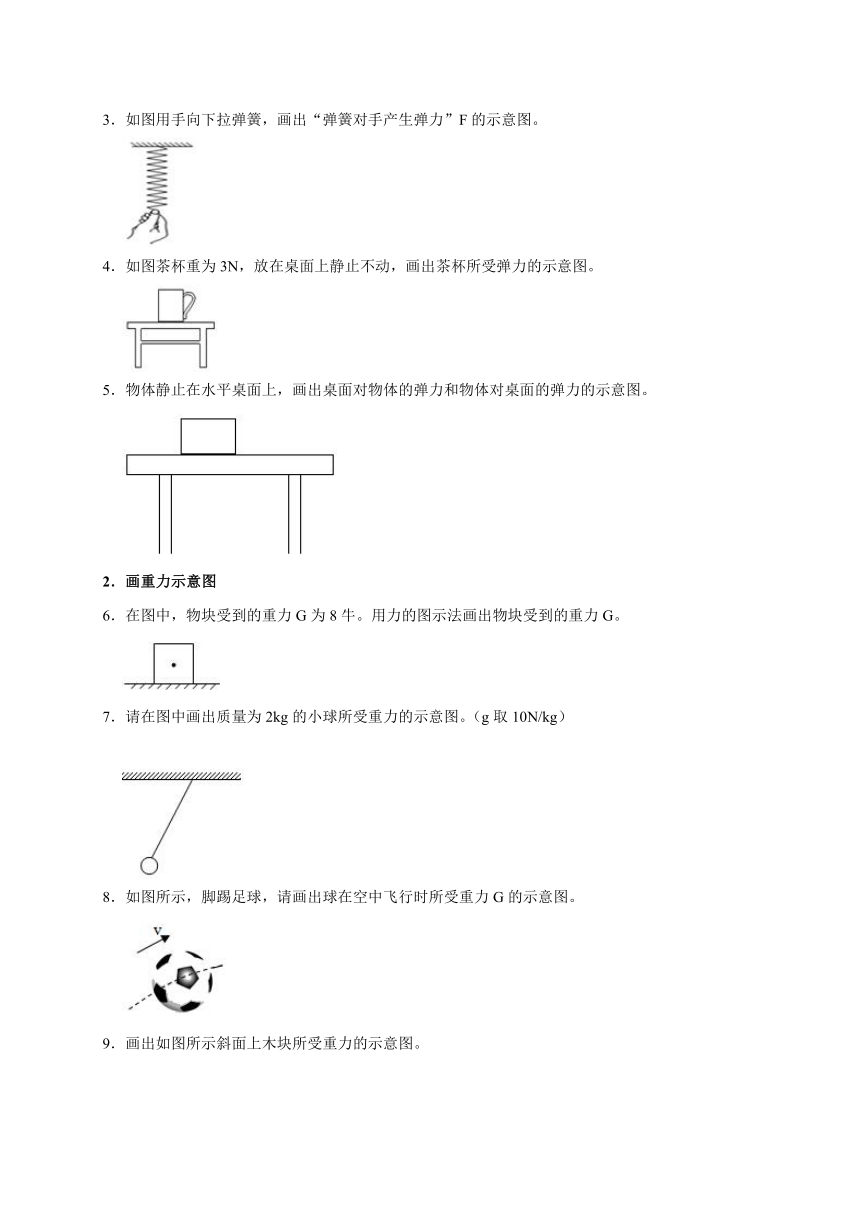

3．如图用手向下拉弹簧，画出“弹簧对手产生弹力”F的示意图。
4．如图茶杯重为3N，放在桌面上静止不动，画出茶杯所受弹力的示意图。
5．物体静止在水平桌面上，画出桌面对物体的弹力和物体对桌面的弹力的示意图。
2．画重力示意图
6．在图中，物块受到的重力G为8牛。用力的图示法画出物块受到的重力G。
7．请在图中画出质量为2kg的小球所受重力的示意图。（g取10N/kg）
8．如图所示，脚踢足球，请画出球在空中飞行时所受重力G的示意图。

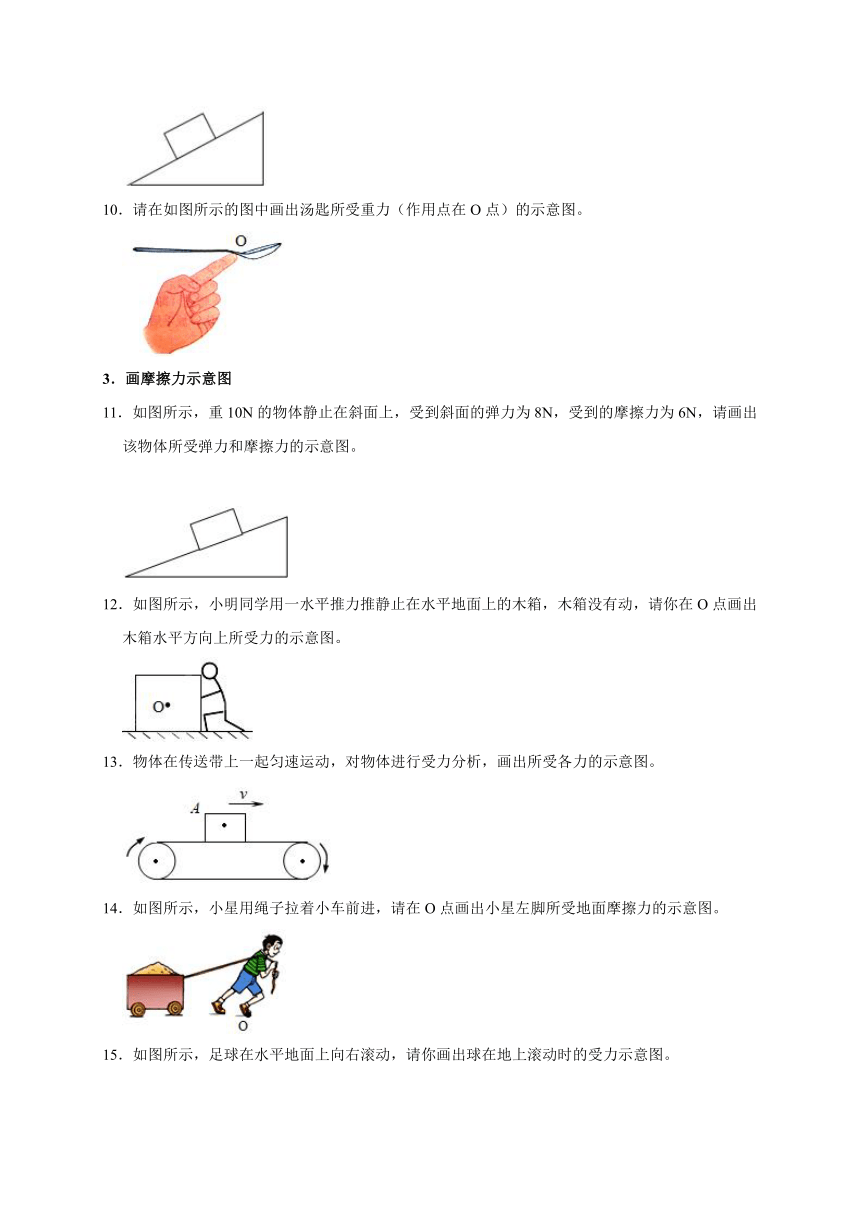

9．画出如图所示斜面上木块所受重力的示意图。
10．请在如图所示的图中画出汤匙所受重力（作用点在O点）的示意图。
3．画摩擦力示意图
11．如图所示，重10N的物体静止在斜面上，受到斜面的弹力为8N，受到的摩擦力为6N，请画出该物体所受弹力和摩擦力的示意图。
12．如图所示，小明同学用一水平推力推静止在水平地面上的木箱，木箱没有动，请你在O点画出木箱水平方向上所受力的示意图。
13．物体在传送带上一起匀速运动，对物体进行受力分析，画出所受各力的示意图。
14．如图所示，小星用绳子拉着小车前进，请在O点画出小星左脚所受地面摩擦力的示意图。

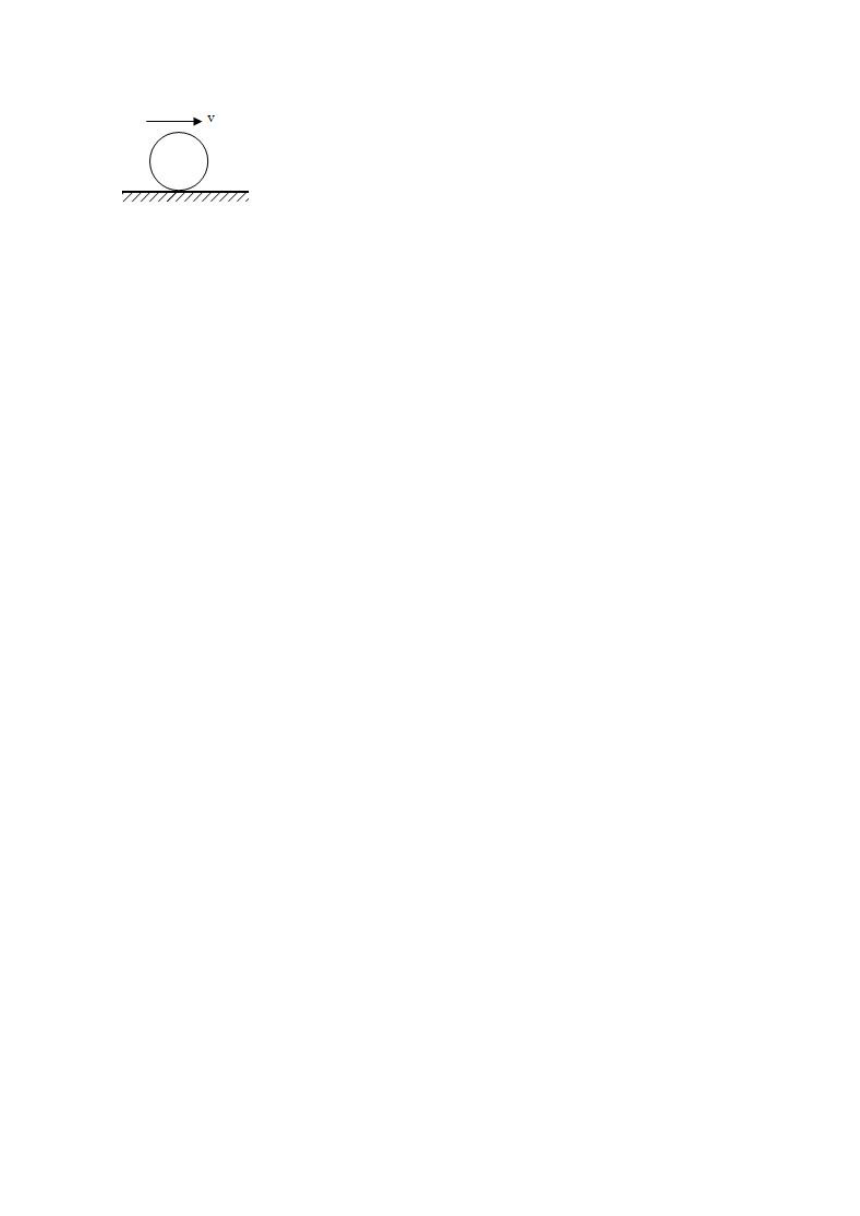

15．如图所示，足球在水平地面上向右滚动，请你画出球在地上滚动时的受力示意图。

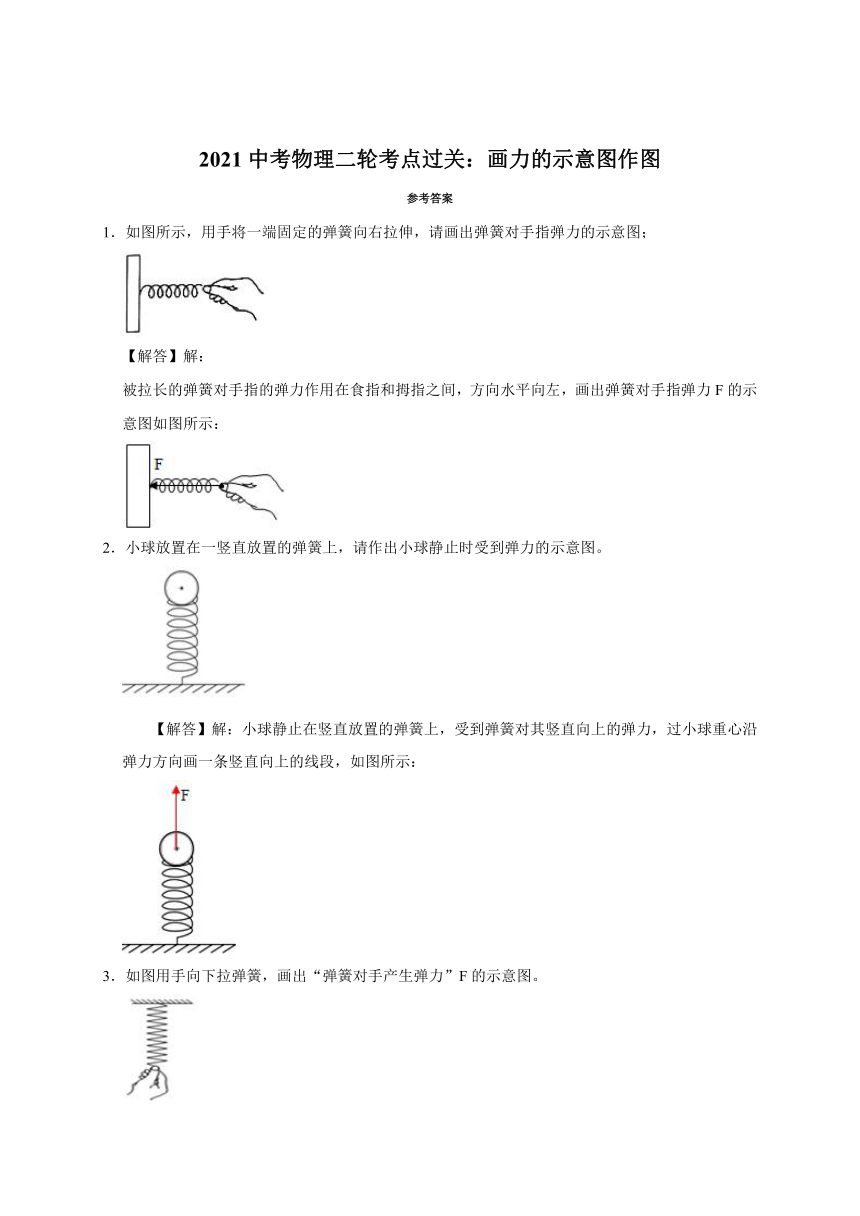

2021中考物理二轮考点过关：画力的示意图作图
参考答案
1．如图所示，用手将一端固定的弹簧向右拉伸，请画出弹簧对手指弹力的示意图；
【解答】解：
被拉长的弹簧对手指的弹力作用在食指和拇指之间，方向水平向左，画出弹簧对手指弹力F的示意图如图所示：
2．小球放置在一竖直放置的弹簧上，请作出小球静止时受到弹力的示意图。
【解答】解：小球静止在竖直放置的弹簧上，受到弹簧对其竖直向上的弹力，过小球重心沿弹力方向画一条竖直向上的线段，如图所示：
3．如图用手向下拉弹簧，画出“弹簧对手产生弹力”F的示意图。
【解答】解：手向下拉弹簧，由于力的作用是相互的，弹簧对手产生反作用力，方向竖直向上，作用点在手上，大小与手施加的拉力相等。如图所示：
。
4．如图茶杯重为3N，放在桌面上静止不动，画出茶杯所受弹力的示意图。
【解答】解：因为茶杯受到的重力和支持力（弹力）是一对平衡力，即F＝G＝3N；
过茶杯的重心沿竖直向上的方向画一条带箭头的线段，用符号F表示，大小为3N，如图所示：
5．物体静止在水平桌面上，画出桌面对物体的弹力和物体对桌面的弹力的示意图。
【解答】解：
物体对桌面的弹力F2是由于物体发生微小的弹性形变产生的，方向垂直桌面向下，作用点画在接触面上；
物体也受到弹力F1作用，方向垂直于接触面向上，作用点可画在物体的重心上，两个力的大小相同，方向相反，如图所示：
6．在图中，物块受到的重力G为8牛。用力的图示法画出物块受到的重力G。
【解答】解：选一段表示4N力的线段，然后从重心作竖直向下的、大小为8N的重力。如图所示：
7．请在图中画出质量为2kg的小球所受重力的示意图。（g取10N/kg）
【解答】解：小球所受重力的大小G＝mg＝2kg×10N/kg＝20N；小球的重心在小球的球心，重力的方向竖直向下；
从球心开始竖直向下画一条带箭头的线段，并标出重力的符号和大小，如图所示：
8．如图所示，脚踢足球，请画出球在空中飞行时所受重力G的示意图。
【解答】解：由于惯性足球在空中继续运动，这不会影响到它受到的重力，所以，它的重力大小不变，方向竖直向下，作用在足球的重心上。如图所示：
9．画出如图所示斜面上木块所受重力的示意图。
【解答】解：
从木块的重心开始，沿竖直向下的方向画一条有向线段，用G表示物体所受的重力，如图所示：
10．请在如图所示的图中画出汤匙所受重力（作用点在O点）的示意图。
【解答】解：由题知，汤匙重力的作用点在O点，重力方向竖直向下，由此从O点竖直向下作有向线段作出其重力示意图如图所示：
11．如图所示，重10N的物体静止在斜面上，受到斜面的弹力为8N，受到的摩擦力为6N，请画出该物体所受弹力和摩擦力的示意图。
【解答】解：物体受到斜面的弹力的方向与斜面是垂直向上的；摩擦力的方向沿斜面向上；过物体的重心作沿斜面向上的力，即摩擦力，大小为6N；过物体的重心做垂直于斜面向上的力，为弹力，大小为8N；如图所示：
12．如图所示，小明同学用一水平推力推静止在水平地面上的木箱，木箱没有动，请你在O点画出木箱水平方向上所受力的示意图。
【解答】解：根据题意知道，小明同学用一水平推力推静止在水平地面上的木箱时，木箱没有动，说明木箱处于平衡态，受到的是平衡力作用；即木箱水平方向受到推力和静摩擦力，且大小相等，方向相反；如图所示：
13．物体在传送带上一起匀速运动，对物体进行受力分析，画出所受各力的示意图。
【解答】解：由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力，注意作图时两条线段长度要相等。如图所示：
14．如图所示，小星用绳子拉着小车前进，请在O点画出小星左脚所受地面摩擦力的示意图。
【解答】解：小星用绳子拉着小车向右前进，其左脚相对于地面有向后运动趋势，故所受地面摩擦力向右，作用点在其前脚掌与地面的接触面的中心上，如图所示：
15．如图所示，足球在水平地面上向右滚动，请你画出球在地上滚动时的受力示意图。
【解答】解：足球在水平地面上向右滚动时，竖直方向受到竖直向下的重力和竖直向上的支持力；水平方向受到地面对它向左的摩擦力，力的作用点可标在足球的重心上，由此画出足球在地上滚动时的受力示意图如图所示：
