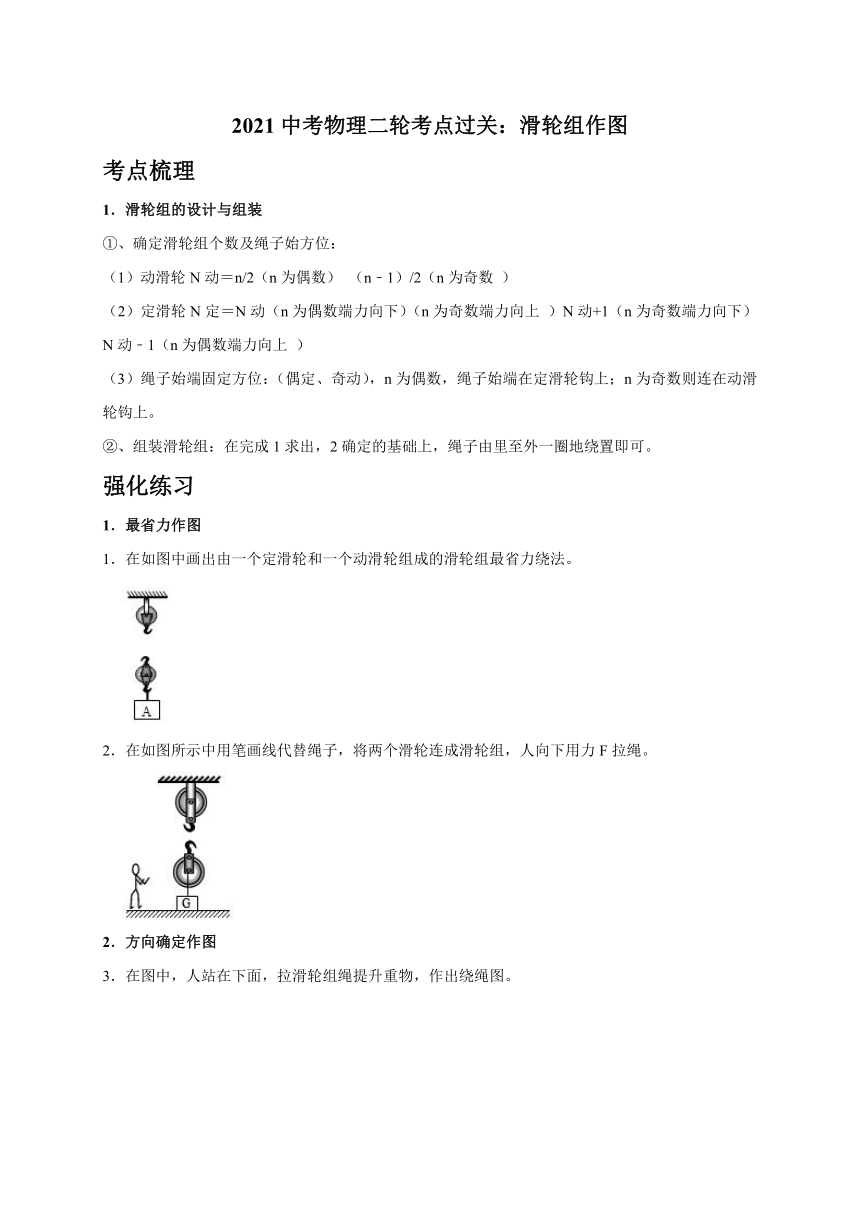

2021中考物理二轮考点过关：滑轮组作图
考点梳理
1．滑轮组的设计与组装
①、确定滑轮组个数及绳子始方位：
（1）动滑轮N动＝n/2（n为偶数） （n﹣1）/2（n为奇数 ）
（2）定滑轮N定＝N动（n为偶数端力向下）（n为奇数端力向上 ）N动+1（n为奇数端力向下）N动﹣1（n为偶数端力向上 ）
（3）绳子始端固定方位：（偶定、奇动），n为偶数，绳子始端在定滑轮钩上；n为奇数则连在动滑轮钩上。
②、组装滑轮组：在完成1求出，2确定的基础上，绳子由里至外一圈地绕置即可。
强化练习
1．最省力作图
1．在如图中画出由一个定滑轮和一个动滑轮组成的滑轮组最省力绕法。
2．在如图所示中用笔画线代替绳子，将两个滑轮连成滑轮组，人向下用力F拉绳。
2．方向确定作图
3．在图中，人站在下面，拉滑轮组绳提升重物，作出绕绳图。
4．小明站在地面上用一个滑轮组提升重物，试在图中画出绕线的方法。
5．某同学用如图所示的滑轮组将水桶匀速提升，请用笔画线代替绳子连接滑轮组.
3．水平方向作图
6．如图所示，小明用一个定滑轮和一个动滑轮组成滑轮组来拉动水平地面上的小汽车，请画出该滑轮组装置最省力的绕绳方法。
7．利用如图所示的滑轮组拉着重为1000N的物体A沿水平方向做匀速直线运动。请画出：①滑轮组最省力的绕线情况；②画出A对地面压力的示意图。
8．利用如图所示的滑轮组拉着重为10N的物体A沿水平方向做匀速直线运动。请画出滑轮组最省力的绕线情况，并画出A对地面压力的示意图。

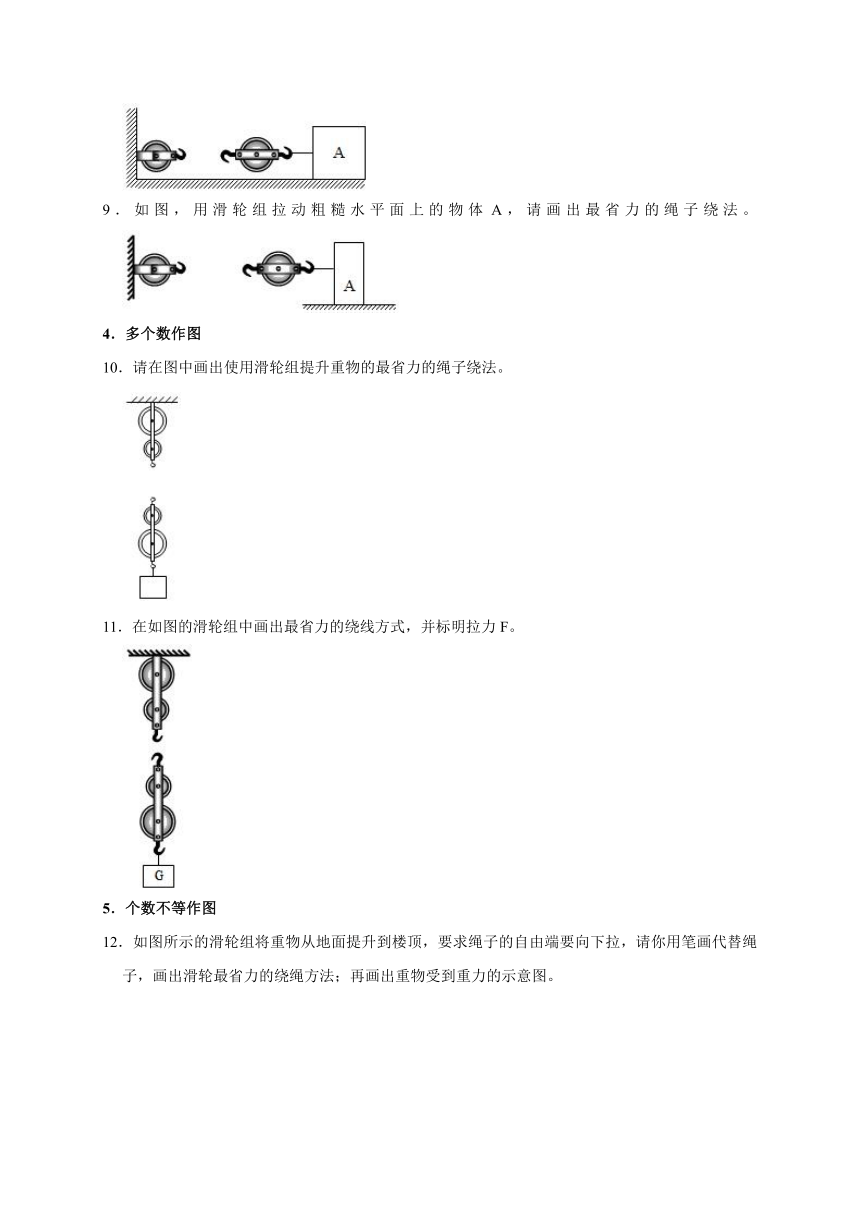

9．如图，用滑轮组拉动粗糙水平面上的物体A，请画出最省力的绳子绕法。
4．多个数作图
10．请在图中画出使用滑轮组提升重物的最省力的绳子绕法。
11．在如图的滑轮组中画出最省力的绕线方式，并标明拉力F。
5．个数不等作图
12．如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮最省力的绕绳方法；再画出重物受到重力的示意图。
6．关系已知作图
13．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。
14．如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
15．根据题中所给出的滑轮，用笔画线代替细绳画出绕法。（要求所给的滑轮都利用）
16．如图所示，某同学想利用图示滑轮组提升重为300N的重物，若他所用绳的最大承受力为140N，请在图上画出你的绕绳方法。（不计动滑轮和绳子的重力以及摩擦）
17．如图，有一个滑轮组，当用力F向下拉绳子时，绳端每拉下12m，重物就上升4m，请按题意画出滑轮组的绕绳方式。
18．用滑轮组提升重物，请在图中画出拉力F＝的绳子的绕法。（不计动滑轮重、绳重和摩擦）
2021中考物理二轮考点过关：滑轮组作图
参考答案
1．在如图中画出由一个定滑轮和一个动滑轮组成的滑轮组最省力绕法。
【解答】解：要使滑轮组最省力，则承担物体和动滑轮总重的绳子段数最多；此题中“一定一动”，最多可由3段绳子承担物体和动滑轮总重，绳子应从动滑轮上面的挂钩开始绕起。如图所示：
2．在如图所示中用笔画线代替绳子，将两个滑轮连成滑轮组，人向下用力F拉绳。
【解答】解：人站在地面用力往下拉绳把重物提升，说明人的拉力方向向下，则绳子最后绕过的是定滑轮，由此从外向里绕绳，绳子的固定端应系在定滑轮的挂钩上，如图所示：
3．在图中，人站在下面，拉滑轮组绳提升重物，作出绕绳图。
【解答】解：人站在下面拉滑轮组绳提升重物，绳子的拉动方向应向下，因此确定自由端的绳子，然后依次向内绕，如图所示：
4．小明站在地面上用一个滑轮组提升重物，试在图中画出绕线的方法。
【解答】解：如图所示
5．某同学用如图所示的滑轮组将水桶匀速提升，请用笔画线代替绳子连接滑轮组.
【解答】解：
因为是人向上用力拉绳子，所以由3段绳子承担物重，所以应从动滑轮开始缠绕。如图所示：
6．如图所示，小明用一个定滑轮和一个动滑轮组成滑轮组来拉动水平地面上的小汽车，请画出该滑轮组装置最省力的绕绳方法。
【解答】解：
由图知，绳子先固定在动滑轮上，由内向外绕绳，有三段绳子通过动滑轮，为最省力的绕绳方法，如图所示：
7．利用如图所示的滑轮组拉着重为1000N的物体A沿水平方向做匀速直线运动。请画出：①滑轮组最省力的绕线情况；②画出A对地面压力的示意图。
【解答】解：（1）水平滑轮组中有一个动滑轮，滑轮组最省力时动滑轮接触绳子的段数最多，绳子由动滑轮为连接起点反向绕成，如图所示：
（2）A对地面压力作用点在接触面中心位置，压力方向沿接触面垂直向下，如图所示：
8．利用如图所示的滑轮组拉着重为10N的物体A沿水平方向做匀速直线运动。请画出滑轮组最省力的绕线情况，并画出A对地面压力的示意图。
【解答】解：
由图知，滑轮组由一个动滑轮和一个定滑轮组成，最多可由3段绳子通过动滑轮，从动滑轮开始，依次由内向外绕线，如图所示：
A对地面压力的作用点作用在地面上，方向垂直水平地面向下，即竖直向下，由此画出地面受压力示意图，如图所示：
9．如图，用滑轮组拉动粗糙水平面上的物体A，请画出最省力的绳子绕法。
【解答】解：
滑轮组由两个滑轮组成，最多有三段绳子通过动滑轮，绳子的起始端应固定在动滑轮上，由里向外依次绕绳。如图所示：
10．请在图中画出使用滑轮组提升重物的最省力的绳子绕法。
【解答】解：图中有两个动滑轮和两个定滑轮，要求最省力，则由5段绳子承担物重，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，然后依次绕过定滑轮和动滑轮，如图所示：
11．在如图的滑轮组中画出最省力的绕线方式，并标明拉力F。
【解答】解：图中有两个定滑轮、两个动滑轮，要求最省力，则动滑轮上绳子的股数最多，绳子先系在动滑轮的固定挂钩上，然后绕过上面的定滑轮，再依次绕过各滑轮，如图所示：
12．如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮最省力的绕绳方法；再画出重物受到重力的示意图。
【解答】解：要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，依次绕过上面的定滑轮、下面的动滑轮，如图所示：
重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
13．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。
【解答】解：由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数：n＝＝＝3，根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如下图所示：
14．如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
【解答】解：将绳子的一端固定在定滑轮的挂钩上，然后将绳子绕在滑轮组上，此时有4段绳子拉着动滑轮，是最省力的，如图所示：
15．根据题中所给出的滑轮，用笔画线代替细绳画出绕法。（要求所给的滑轮都利用）
【解答】解：从定滑轮绕起，逐个顺次连接，不能重复，最后拉力的方向应该是向上的。滑轮组用4段绳子承担物重。如图所示：
16．如图所示，某同学想利用图示滑轮组提升重为300N的重物，若他所用绳的最大承受力为140N，请在图上画出你的绕绳方法。（不计动滑轮和绳子的重力以及摩擦）
【解答】解：
不计动滑轮和绳子的重力以及摩擦，
若承担物重的绳子股数n＝2，
则绳端的拉力F＝G＝×300N＝150N，大于所用绳的最大承受力（140N），不合题意；
若承担物重的绳子股数n＝3，
则绳端的拉力拉力F′＝G＝×300N＝100N，小于所用绳的最大承受力（140N），符合题意，
所以承担物重的绳子股数应该是3，
从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物重，如图所示：
17．如图，有一个滑轮组，当用力F向下拉绳子时，绳端每拉下12m，重物就上升4m，请按题意画出滑轮组的绕绳方式。
【解答】解：
由题知，拉力的方向向下，绳端每拉下12m，重物就上升4m，
作用在动滑轮上绳子段数：n＝＝＝3，所以绳子的固定端应从动滑轮上开始缠绕，如下图：
18．用滑轮组提升重物，请在图中画出拉力F＝的绳子的绕法。（不计动滑轮重、绳重和摩擦）
【解答】解：从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物重，如图所示：
