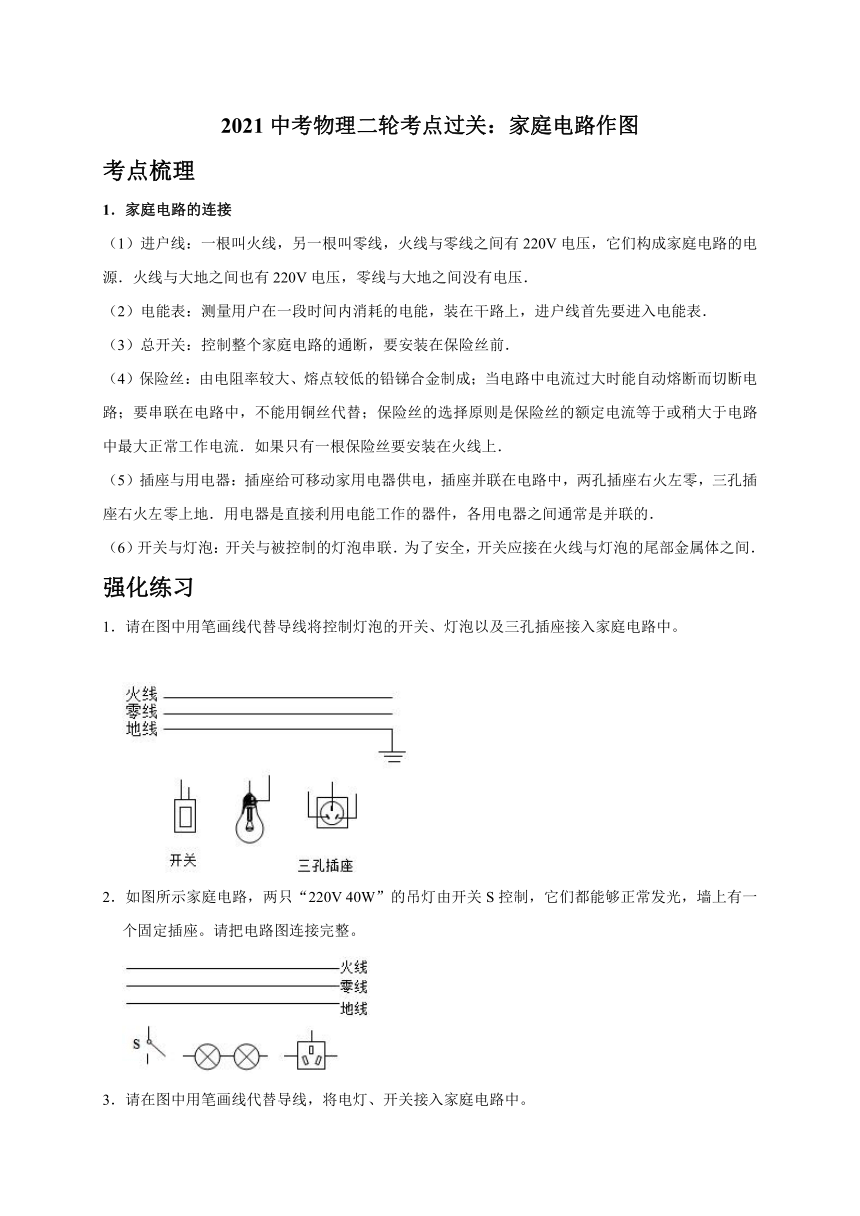

2021中考物理二轮考点过关：家庭电路作图
考点梳理
1．家庭电路的连接
（1）进户线：一根叫火线，另一根叫零线，火线与零线之间有220V电压，它们构成家庭电路的电源．火线与大地之间也有220V电压，零线与大地之间没有电压．
（2）电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要进入电能表．
（3）总开关：控制整个家庭电路的通断，要安装在保险丝前．
（4）保险丝：由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．
（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的．
（6）开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间．
强化练习
1．请在图中用笔画线代替导线将控制灯泡的开关、灯泡以及三孔插座接入家庭电路中。
2．如图所示家庭电路，两只“220V 40W”的吊灯由开关S控制，它们都能够正常发光，墙上有一个固定插座。请把电路图连接完整。
3．请在图中用笔画线代替导线，将电灯、开关接入家庭电路中。
4．家庭电路中有一带开关的电灯，请在如图所示的虚线框内，填上正确的电路元件符号，使其符合安全用电原则。
5．请用笔画线代替导线，将如图所示的家庭电路连接完整。
6．如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。
7．把图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求开关控制白炽灯泡）。
8．请将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

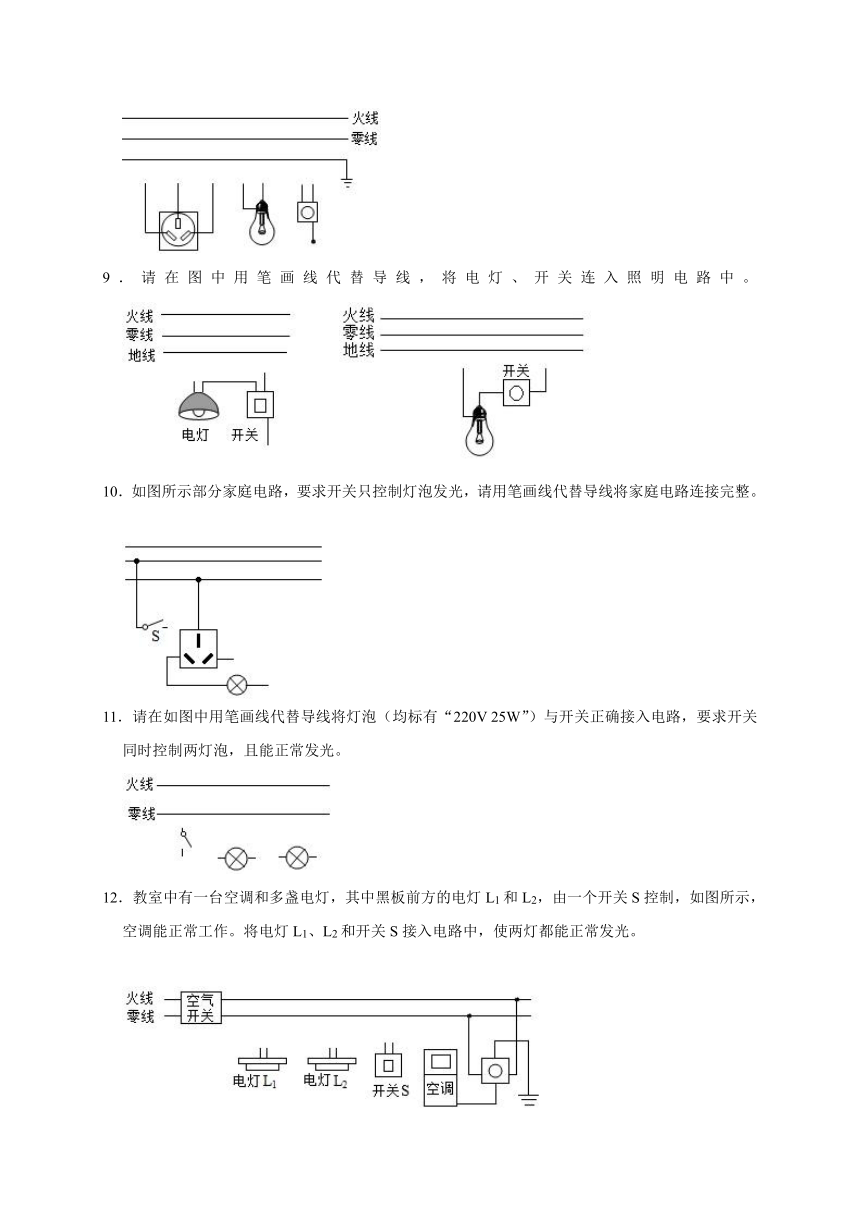

9．请在图中用笔画线代替导线，将电灯、开关连入照明电路中。
10．如图所示部分家庭电路，要求开关只控制灯泡发光，请用笔画线代替导线将家庭电路连接完整。
11．请在如图中用笔画线代替导线将灯泡（均标有“220V 25W”）与开关正确接入电路，要求开关同时控制两灯泡，且能正常发光。
12．教室中有一台空调和多盏电灯，其中黑板前方的电灯L1和L2，由一个开关S控制，如图所示，空调能正常工作。将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。

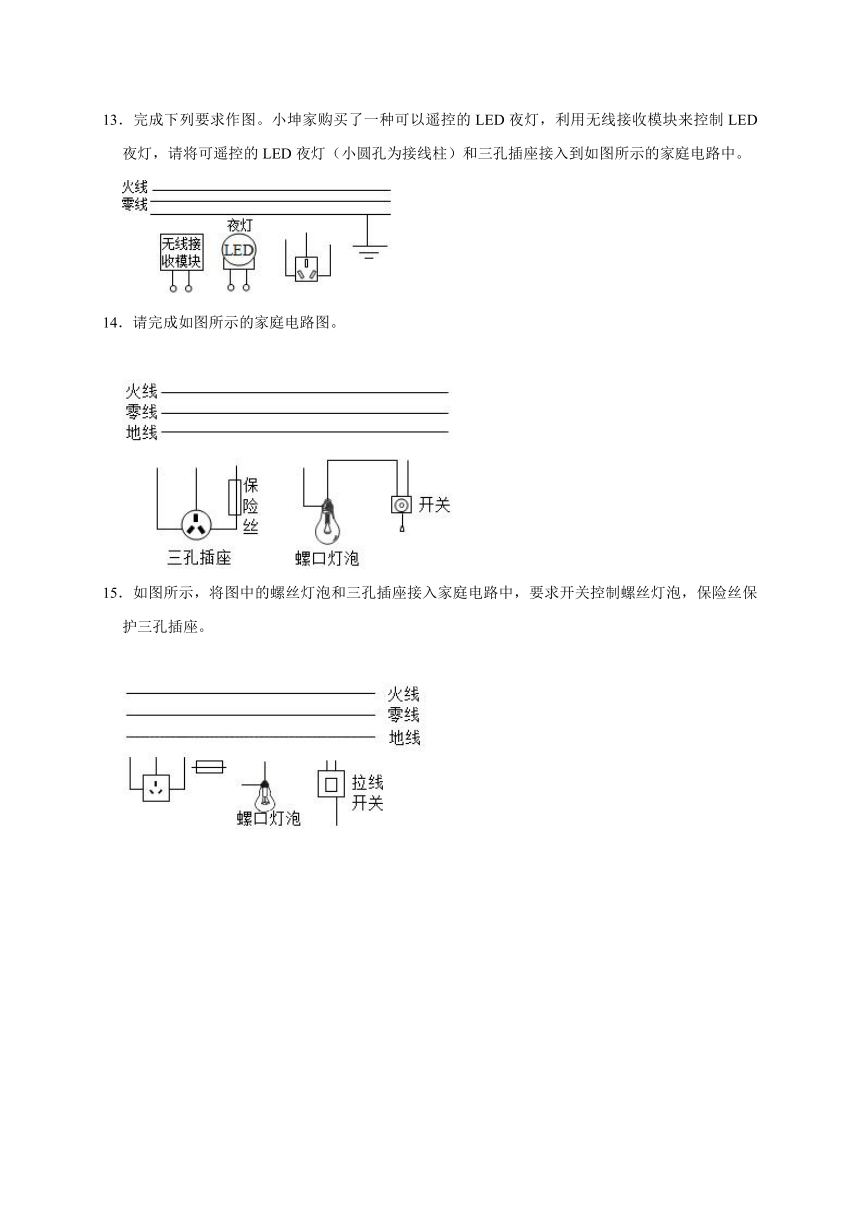

13．完成下列要求作图。小坤家购买了一种可以遥控的LED夜灯，利用无线接收模块来控制LED夜灯，请将可遥控的LED夜灯（小圆孔为接线柱）和三孔插座接入到如图所示的家庭电路中。
14．请完成如图所示的家庭电路图。
15．如图所示，将图中的螺丝灯泡和三孔插座接入家庭电路中，要求开关控制螺丝灯泡，保险丝保护三孔插座。

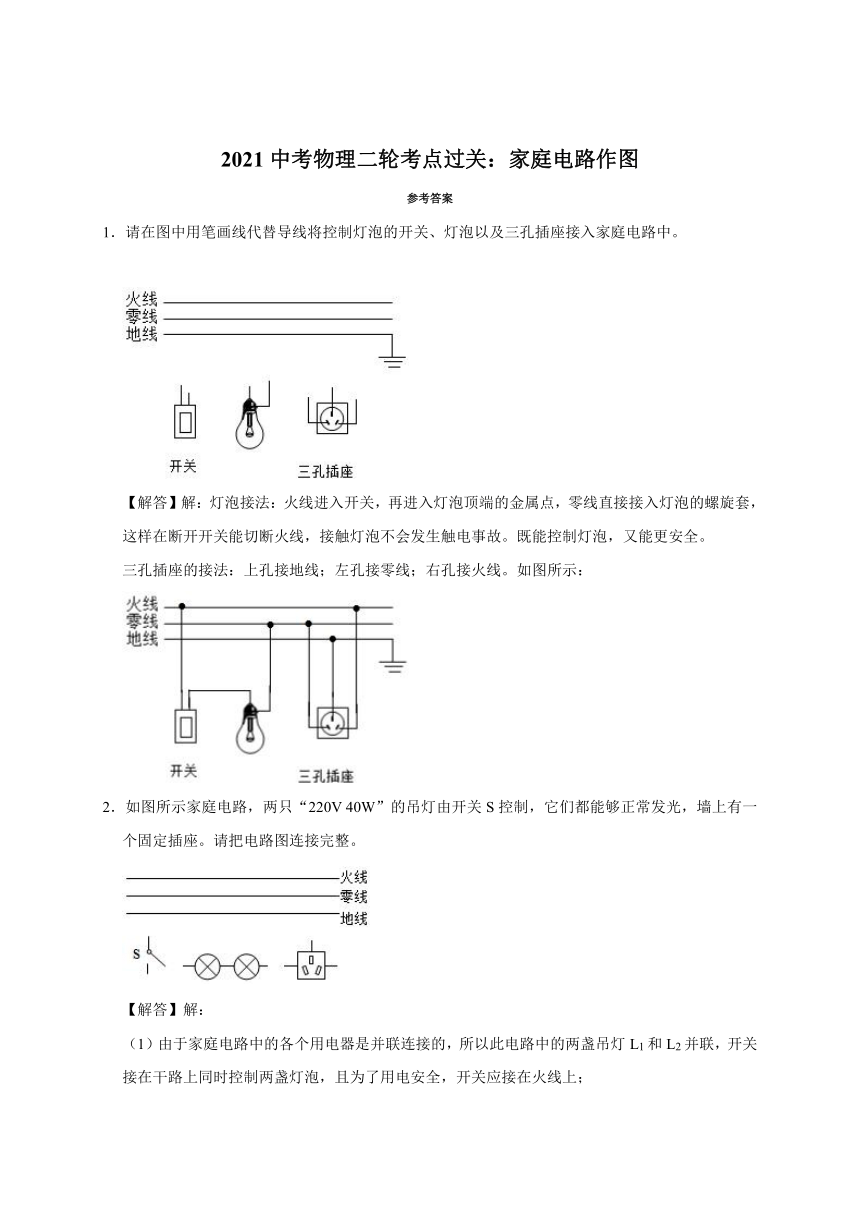

2021中考物理二轮考点过关：家庭电路作图
参考答案
1．请在图中用笔画线代替导线将控制灯泡的开关、灯泡以及三孔插座接入家庭电路中。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
2．如图所示家庭电路，两只“220V 40W”的吊灯由开关S控制，它们都能够正常发光，墙上有一个固定插座。请把电路图连接完整。
【解答】解：
（1）由于家庭电路中的各个用电器是并联连接的，所以此电路中的两盏吊灯L1和L2并联，开关接在干路上同时控制两盏灯泡，且为了用电安全，开关应接在火线上；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
3．请在图中用笔画线代替导线，将电灯、开关接入家庭电路中。
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：
4．家庭电路中有一带开关的电灯，请在如图所示的虚线框内，填上正确的电路元件符号，使其符合安全用电原则。
【解答】解：火线先过开关再入灯泡，由灯泡连到零线。因此右边的方框内应为开关，左边的方框内应为灯泡；如图所示：
5．请用笔画线代替导线，将如图所示的家庭电路连接完整。
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；如图所示：
6．如图所示，请在虚线框内填入灯泡与开关的符号，并将三孔插座正确连入电路。
【解答】解：（1）灯泡的接法：火线先进入开关，再进入灯泡，然后回到零线上，故上面为开关，下面为灯泡；
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
7．把图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求开关控制白炽灯泡）。
【解答】解：（1）零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点；
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；保险丝接在火线与右孔之间，如图：
8．请将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
【解答】解：电灯的开关要接在火线和灯泡之间，火线首先进入开关，然后进入灯泡顶端的金属点，螺旋套接在零线上。
插座的三孔要按照“左零右火上接地”的原则，如下图所示：
9．请在图中用笔画线代替导线，将电灯、开关连入照明电路中。
【解答】解：
火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接在灯泡的螺旋套上；这样在开关断开时，电灯灯座上没有电，接触或更换灯泡不会触电；如图所示：
10．如图所示部分家庭电路，要求开关只控制灯泡发光，请用笔画线代替导线将家庭电路连接完整。
【解答】解：由图可知，开关已经连接完成，故与开关相连的是火线；与三孔插座上孔相连的是地线，最上面的为零线；
（1）灯泡的接法：火线先进入开关，再进入灯泡，然后回到零线上；
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；插座和灯泡并联，开关只控制灯泡发光，则开关和灯泡在一条支路上，
如图所示：
11．请在如图中用笔画线代替导线将灯泡（均标有“220V 25W”）与开关正确接入电路，要求开关同时控制两灯泡，且能正常发光。
【解答】解：两灯并联，开关接在干路上，且开关控制火线，如下所示：
12．教室中有一台空调和多盏电灯，其中黑板前方的电灯L1和L2，由一个开关S控制，如图所示，空调能正常工作。将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。
【解答】解：
家庭电路中两盏灯并联，由开关S控制，所以S应在两灯的干路部分，为了安全，开关应先连接火线，由此连接电路如图所示：
。
13．完成下列要求作图。小坤家购买了一种可以遥控的LED夜灯，利用无线接收模块来控制LED夜灯，请将可遥控的LED夜灯（小圆孔为接线柱）和三孔插座接入到如图所示的家庭电路中。
【解答】解：
LED夜灯与三孔插座应并联。
利用无线接收模块来控制LED夜灯，无线接收模块要接在火线与LED灯之间；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如图所示：
。
故答案为：见上图。
14．请完成如图所示的家庭电路图。
【解答】解：三孔插座与灯泡要并联接入电路，火线进开关，再接入灯泡的顶端金属点，零线直接进入灯泡的螺旋套；
上孔接地线，左孔接零线，右孔通过保险丝接火线，如图所示：
15．如图所示，将图中的螺丝灯泡和三孔插座接入家庭电路中，要求开关控制螺丝灯泡，保险丝保护三孔插座。
【解答】解：（1）三孔插座的接法：上孔接地线、左孔接零线、右孔通过保险丝接火线；
（2）火线首先进入开关，然后接入灯尾中心的金属块，零线直接接入螺旋套，如图所示：
