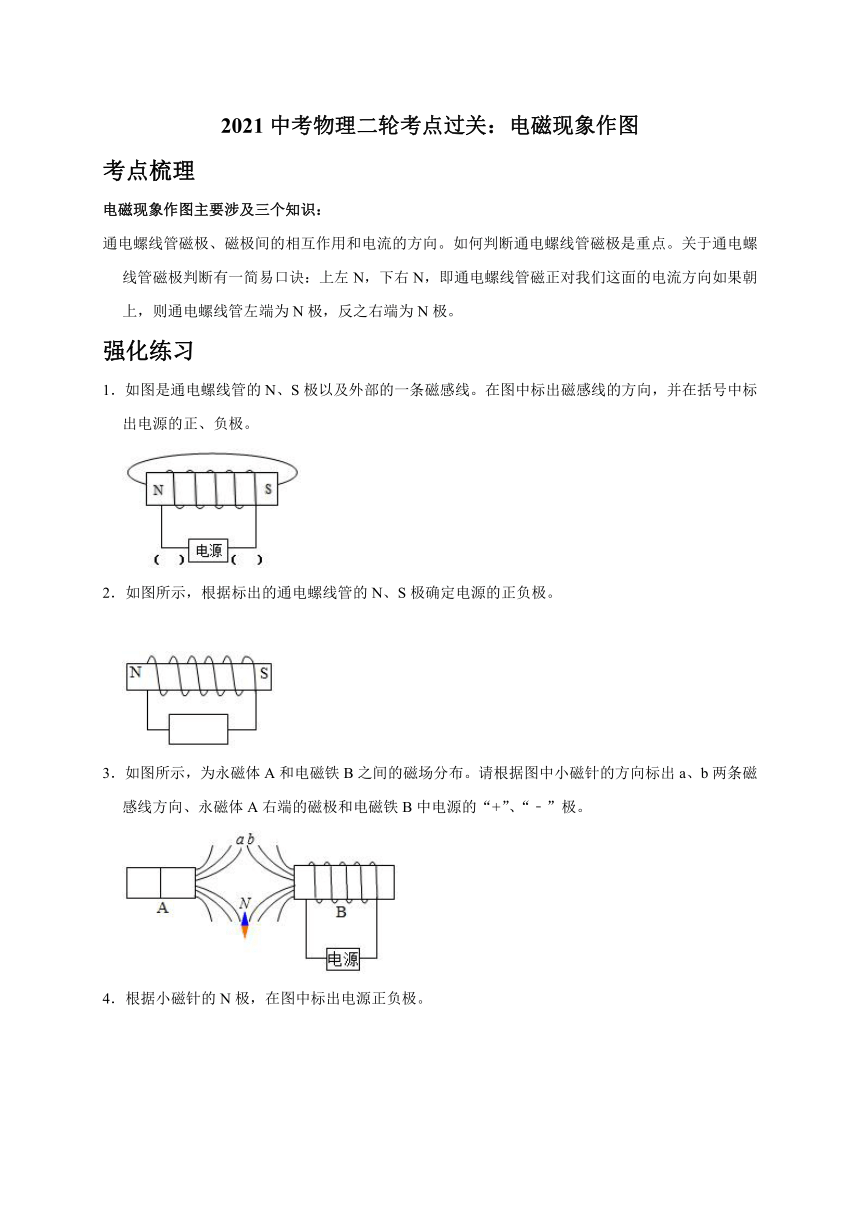

2021中考物理二轮考点过关：电磁现象作图
考点梳理
电磁现象作图主要涉及三个知识：
通电螺线管磁极、磁极间的相互作用和电流的方向。如何判断通电螺线管磁极是重点。关于通电螺线管磁极判断有一简易口诀：上左N，下右N，即通电螺线管磁正对我们这面的电流方向如果朝上，则通电螺线管左端为N极，反之右端为N极。
强化练习
1．如图是通电螺线管的N、S极以及外部的一条磁感线。在图中标出磁感线的方向，并在括号中标出电源的正、负极。
2．如图所示，根据标出的通电螺线管的N、S极确定电源的正负极。
3．如图所示，为永磁体A和电磁铁B之间的磁场分布。请根据图中小磁针的方向标出a、b两条磁感线方向、永磁体A右端的磁极和电磁铁B中电源的“+”、“﹣”极。
4．根据小磁针的N极，在图中标出电源正负极。
5．已知通电螺线管左端乙的极性是N极，请先根据左边磁感线的分布，图上标出磁极甲的极性，再用箭头在螺线管上标出电流的方向。
6．由图小磁针N极的指向，标出磁感线上a点的磁场方向和电源的正极和负极（用“+”、“﹣”表示）。
7．如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管的N或S极和电源的“+”或“﹣”极。
8．如图所示，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N、S极。
9．如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正、负极。
10．在图中根据磁感线的方向，用“+”号标出电源正极。
11．如图所示，根据小磁针的指向判断并填入：（1）螺线管的磁极，（2）螺线管中电流的方向和电源的正、负极。
12．如图所示，已知通电螺线管的S极，请标出磁感线方向，并在括号内标出电源的“+”或“﹣”极。
13．如图所示，根据题中条件，画出通电螺线管的绕线方法及一条有方向的磁感线。
14．根据图乙所示的通电螺线管，标出磁感线方向和小磁针的北极。
15．根据图中磁感线方问，在图中标出通电螺线管的N、S极和电源的“+”、“﹣”极。

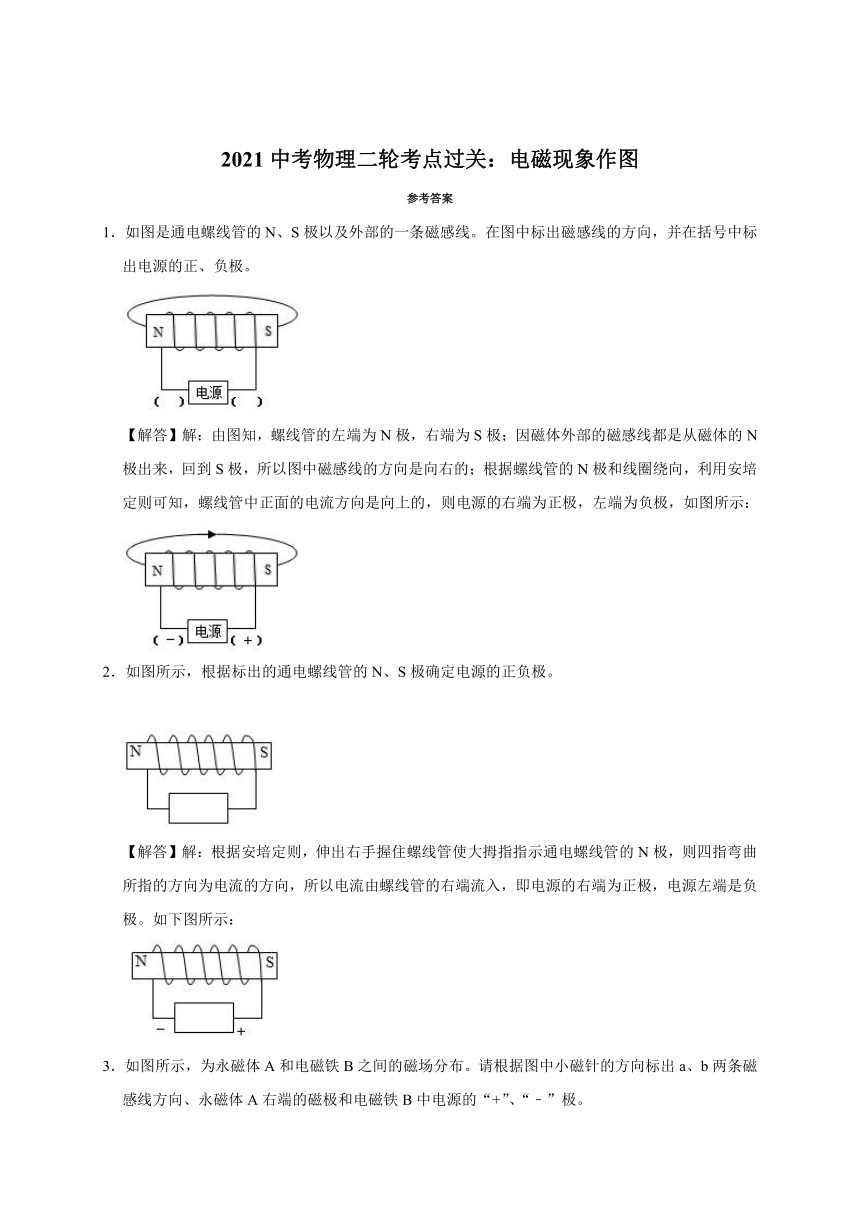

2021中考物理二轮考点过关：电磁现象作图
参考答案
1．如图是通电螺线管的N、S极以及外部的一条磁感线。在图中标出磁感线的方向，并在括号中标出电源的正、负极。
【解答】解：由图知，螺线管的左端为N极，右端为S极；因磁体外部的磁感线都是从磁体的N极出来，回到S极，所以图中磁感线的方向是向右的；根据螺线管的N极和线圈绕向，利用安培定则可知，螺线管中正面的电流方向是向上的，则电源的右端为正极，左端为负极，如图所示：
2．如图所示，根据标出的通电螺线管的N、S极确定电源的正负极。
【解答】解：根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的右端流入，即电源的右端为正极，电源左端是负极。如下图所示：
3．如图所示，为永磁体A和电磁铁B之间的磁场分布。请根据图中小磁针的方向标出a、b两条磁感线方向、永磁体A右端的磁极和电磁铁B中电源的“+”、“﹣”极。
【解答】解：由图可知，小磁针的上端为N极，则N极的指向与磁感线的方向相同，故磁感线是进入磁铁的，故A的右端、B的左端都为S极，ab的磁感线的方向都是指向S的；根据安培定则可知，电流从电磁铁的左端流入，右端流出，即电源的左端为正极，右端为负极；
4．根据小磁针的N极，在图中标出电源正负极。
【解答】解：小磁针静止时N极的指向为该点的磁场方向，在磁体周围，磁感线是从磁体的N极出发回到S极。小磁针N极水平向右，所以可知该点的磁场方向向右，说明磁感线是从通电螺线管的左边出发回到S极，即可知通电螺线管的左端是N极，右端是S极；
根据安培定则：用右手握住螺线管，大拇指指向螺线管的N极，则四指弯曲的方向就是螺线管中的电流方向（已知极性也可以根据安培定则判定出电流方向）．电流方向是“后下前上”，由此可知，电源的右端是正极，左端是负极。答案如图：
5．已知通电螺线管左端乙的极性是N极，请先根据左边磁感线的分布，图上标出磁极甲的极性，再用箭头在螺线管上标出电流的方向。
【解答】解：通电螺线管左端乙的极性是N极，磁感线从螺线管左端出来后回到甲端，则甲端是S极；
根据安培定则可知，螺线管中电流是从右端流入，左端流出，如图所示：
6．由图小磁针N极的指向，标出磁感线上a点的磁场方向和电源的正极和负极（用“+”、“﹣”表示）。
【解答】解：小磁针的左端为N极，右端为S极，根据异名磁极相互吸引可知，螺线管的左端为N极，右端为S极，根据安培定则可知，螺线管中的电流是从右端流入，左端流出，故电源的右端为正极，左端为负极；磁体外部的磁感线从磁体的N极出发，经外部空间，回到S极，故a点的磁场方向是向右的，如图所示：
7．如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管的N或S极和电源的“+”或“﹣”极。
【解答】解：小磁针顺时针旋转90°，说明小磁针S极与通电螺线管左端相互排斥，则通电螺线管左端为S极，右端为N极，根据安培定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为负极，右端为正极，如图所示：
8．如图所示，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N、S极。
【解答】解：（1）已知电源正负极，根据安培定则可知，螺线管的右端为N极，左端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的左端为S极、右端为N极。
（2）根据磁感线都是从磁体外部的N极出发，回到S极，可以标出磁感线的方向向左，如图所示：
9．如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正、负极。
【解答】解：小磁针N极向左，则该处磁感线方向向左，因通电螺线管的外部磁感线由N极指向S极，故通电螺线管左端为N极，右端为S极；由安培定则可知电流由右端流入，则电源右端为正极，如图所示：

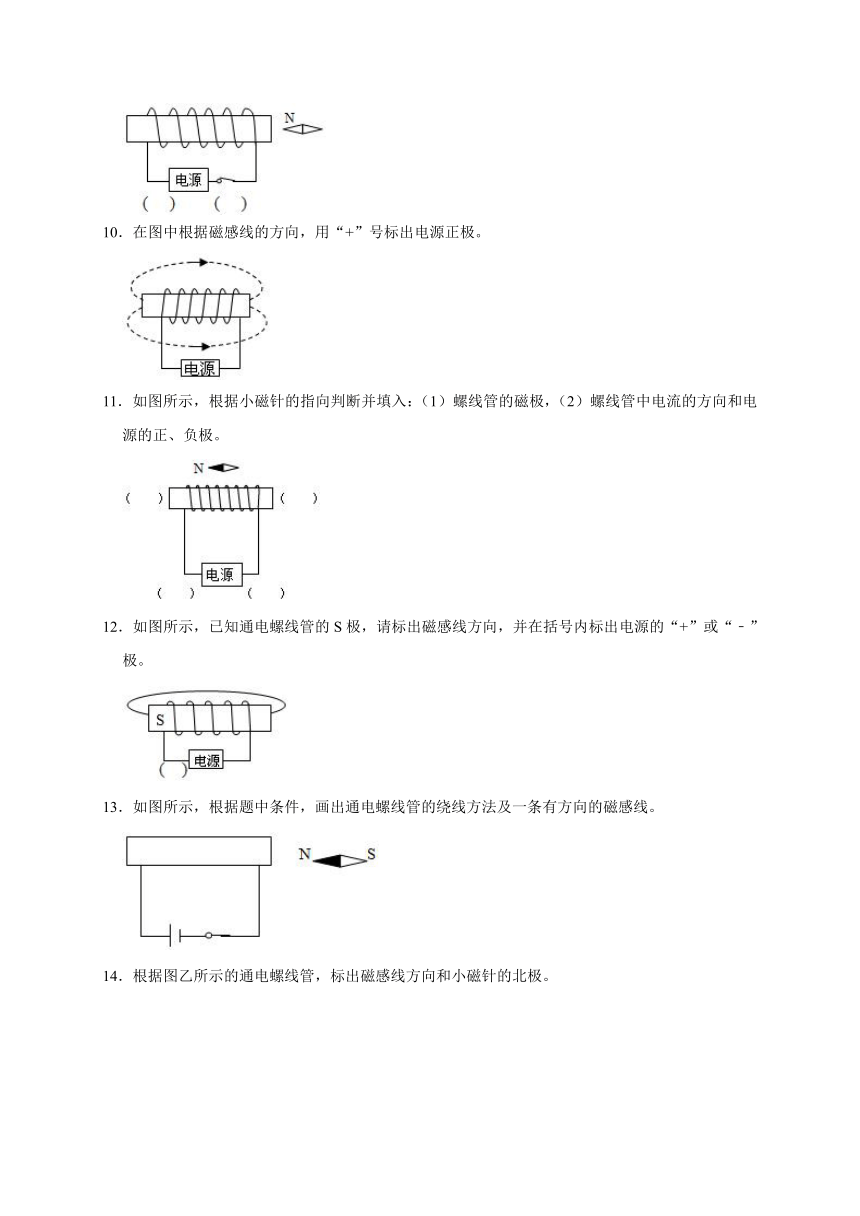

10．在图中根据磁感线的方向，用“+”号标出电源正极。
【解答】解：磁体外部的磁感线是从N极出来，回到S极的，所以螺线管的左端为N极，右端为S极，根据安培定则可知，电流从螺线管的左端流入，右端流出，则电源的左端为正极，如图：
11．如图所示，根据小磁针的指向判断并填入：（1）螺线管的磁极，（2）螺线管中电流的方向和电源的正、负极。
【解答】解：已知小磁针静止时左端为N极，右端为S极，根据磁极间的相互作用规律可知，螺线管右端为N极，左端为S极；根据安培定则，右手握住螺线管，大拇指指向螺线管的N极，四指指向电流的方向，则可知电流从螺线管的左后方流入，右前方流出，则电源的左端为正极，右端为负极；如图所示：
12．如图所示，已知通电螺线管的S极，请标出磁感线方向，并在括号内标出电源的“+”或“﹣”极。
【解答】解：由图知，螺线管的右端为N极、左端为S极，在磁体外部的磁感线从磁体的N极出发，回到S极，所以可知螺线管周围磁场的方向是从右向左的。
根据螺线管的右端为N极，以及线圈的绕向，利用安培定则可以确定螺线管中电流是从螺线管的左端流入、右端流出。
在电源外部，电流从正极流出，回到负极，所以可以确定电源的左端为正极，右端为负极。
如下图所示：
13．如图所示，根据题中条件，画出通电螺线管的绕线方法及一条有方向的磁感线。
【解答】解：小磁针的左端是N极，可以判断螺线管的右端是S极，用右手握住螺线管，大拇指指向左端N极，电流从螺线管的左端进入，并且大拇指指向左端，所以导线先从螺线管的上端绕过；
磁体外部的磁感线是从N极出来回到S极的；如图所示：
14．根据图乙所示的通电螺线管，标出磁感线方向和小磁针的北极。
【解答】解：螺线管中电流是从左端流入，右端流出，根据安培定则可知通电螺线管的右端是N极，左端是S极；磁体外部的磁感线都是从N极出发回到S极；同名磁极相互排斥，异名磁极相互吸引，则小磁针的右端为S极，左端为N极，即北极，如图所示：
15．根据图中磁感线方问，在图中标出通电螺线管的N、S极和电源的“+”、“﹣”极。
【解答】解：在磁体的外部磁感线从磁体的N极出发回到S极，故螺线管的左端为N极，右端为S极，根据安培定则可知，螺线管中电流从左端流入，右端流出，故电源的左端为正极，右端为负极，如图：
