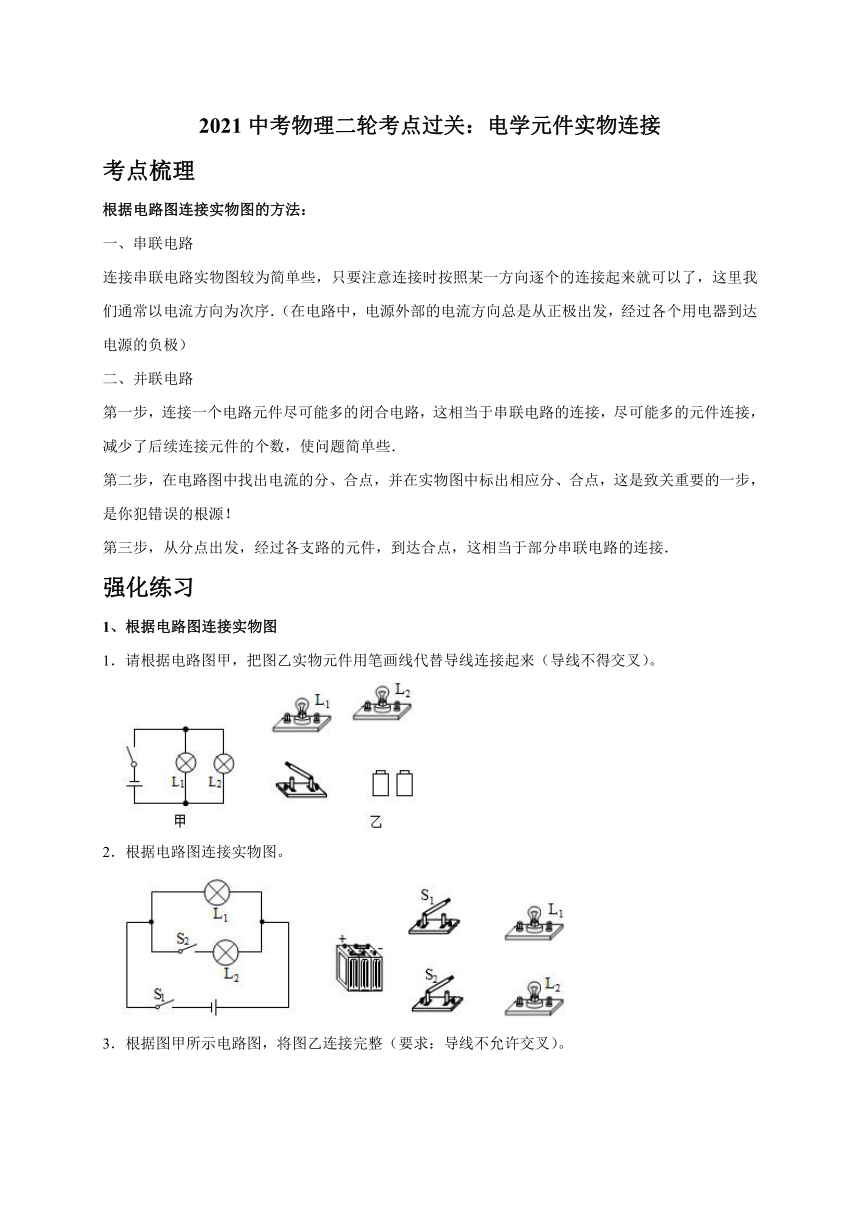

2021中考物理二轮考点过关：电学元件实物连接
考点梳理
根据电路图连接实物图的方法：
一、串联电路
连接串联电路实物图较为简单些，只要注意连接时按照某一方向逐个的连接起来就可以了，这里我们通常以电流方向为次序．（在电路中，电源外部的电流方向总是从正极出发，经过各个用电器到达电源的负极）
二、并联电路
第一步，连接一个电路元件尽可能多的闭合电路，这相当于串联电路的连接，尽可能多的元件连接，减少了后续连接元件的个数，使问题简单些．
第二步，在电路图中找出电流的分、合点，并在实物图中标出相应分、合点，这是致关重要的一步，是你犯错误的根源！
第三步，从分点出发，经过各支路的元件，到达合点，这相当于部分串联电路的连接．
强化练习
1、根据电路图连接实物图
1．请根据电路图甲，把图乙实物元件用笔画线代替导线连接起来（导线不得交叉）。
2．根据电路图连接实物图。
3．根据图甲所示电路图，将图乙连接完整（要求：导线不允许交叉）。

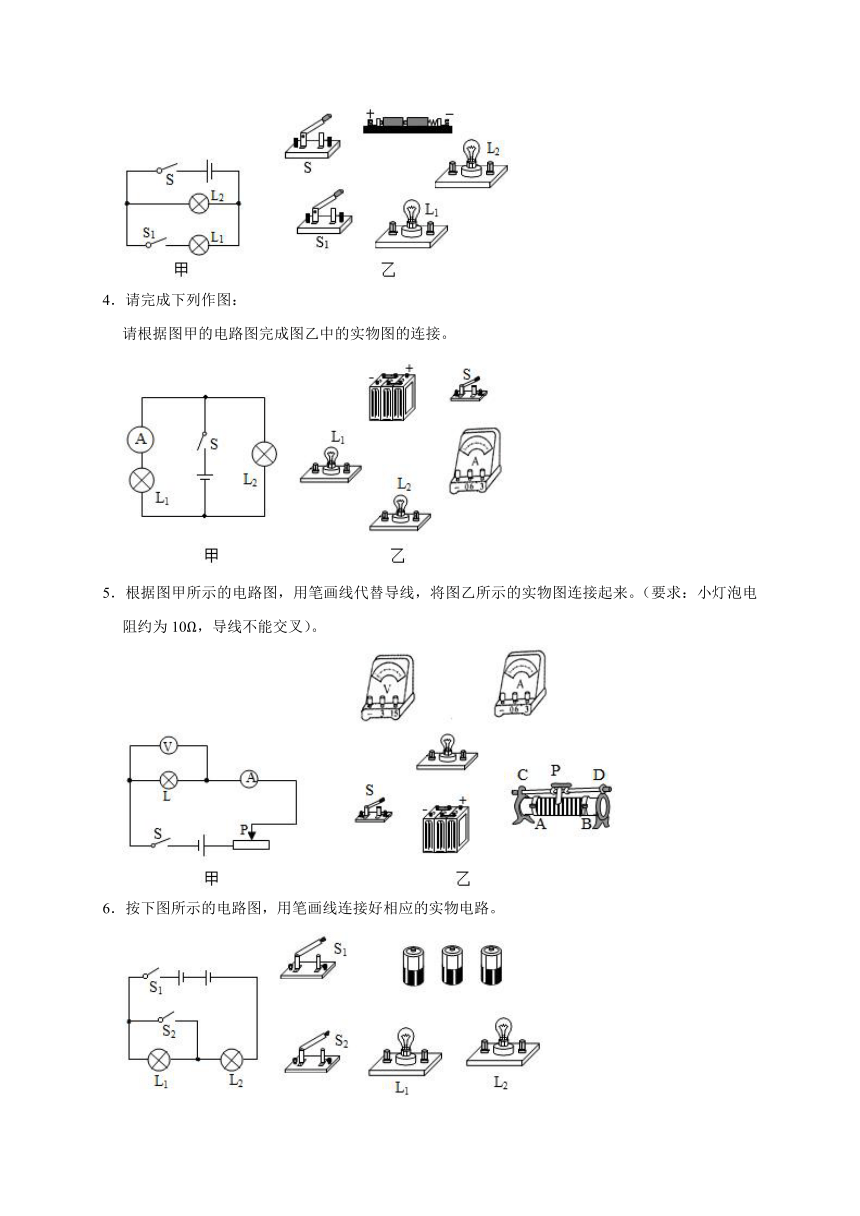

4．请完成下列作图：
请根据图甲的电路图完成图乙中的实物图的连接。
5．根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物图连接起来。（要求：小灯泡电阻约为10Ω，导线不能交叉）。
6．按下图所示的电路图，用笔画线连接好相应的实物电路。
7．根据电路图，把实物电路连接完整。
8．根据图所示的电路图连接实物图（用笔画线代替导线，要求导线不能交叉）。
2、实物连接补充
9．在图中用笔画线表示导线把电路元件连接起来，要求L1和L2串联，滑动变阻器向左移动时灯泡变亮。
10．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。

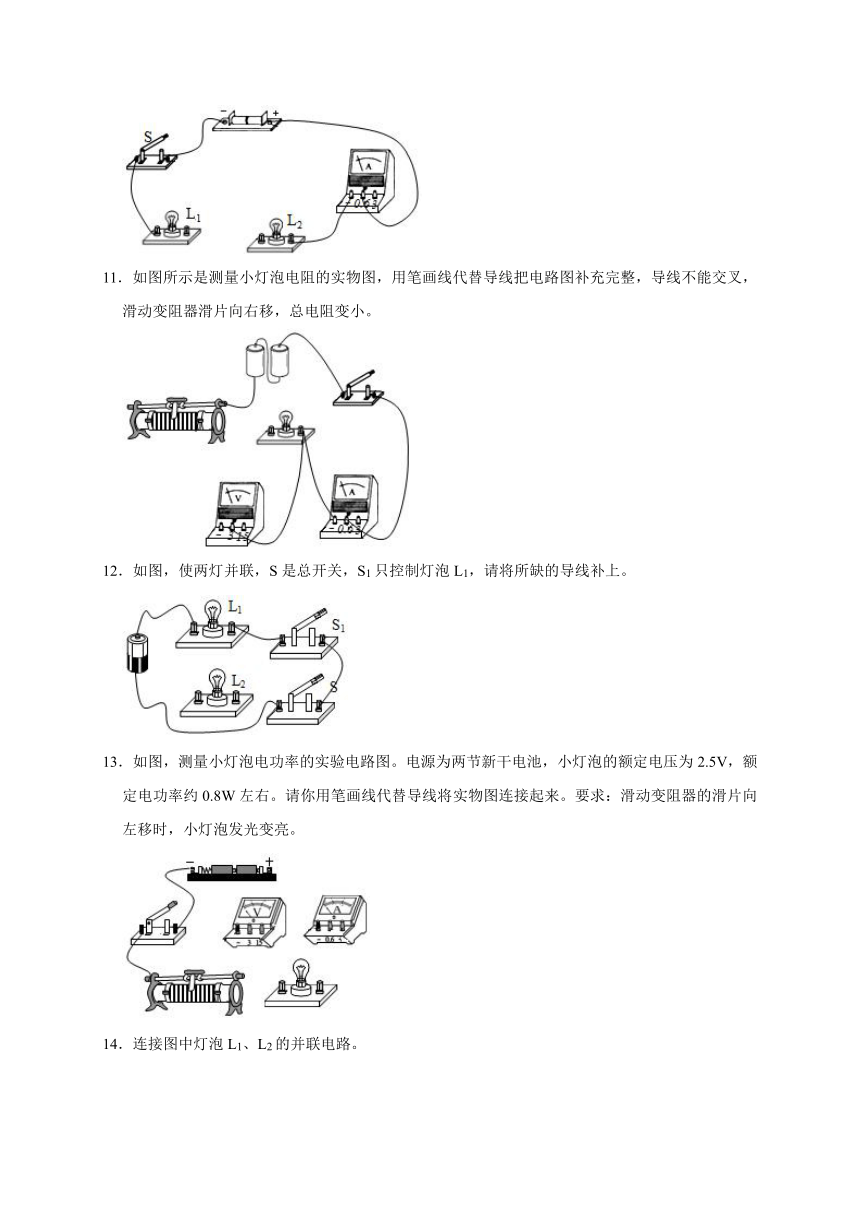

11．如图所示是测量小灯泡电阻的实物图，用笔画线代替导线把电路图补充完整，导线不能交叉，滑动变阻器滑片向右移，总电阻变小。
12．如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
13．如图，测量小灯泡电功率的实验电路图。电源为两节新干电池，小灯泡的额定电压为2.5V，额定电功率约0.8W左右。请你用笔画线代替导线将实物图连接起来。要求：滑动变阻器的滑片向左移时，小灯泡发光变亮。
14．连接图中灯泡L1、L2的并联电路。
3、实物连接改错

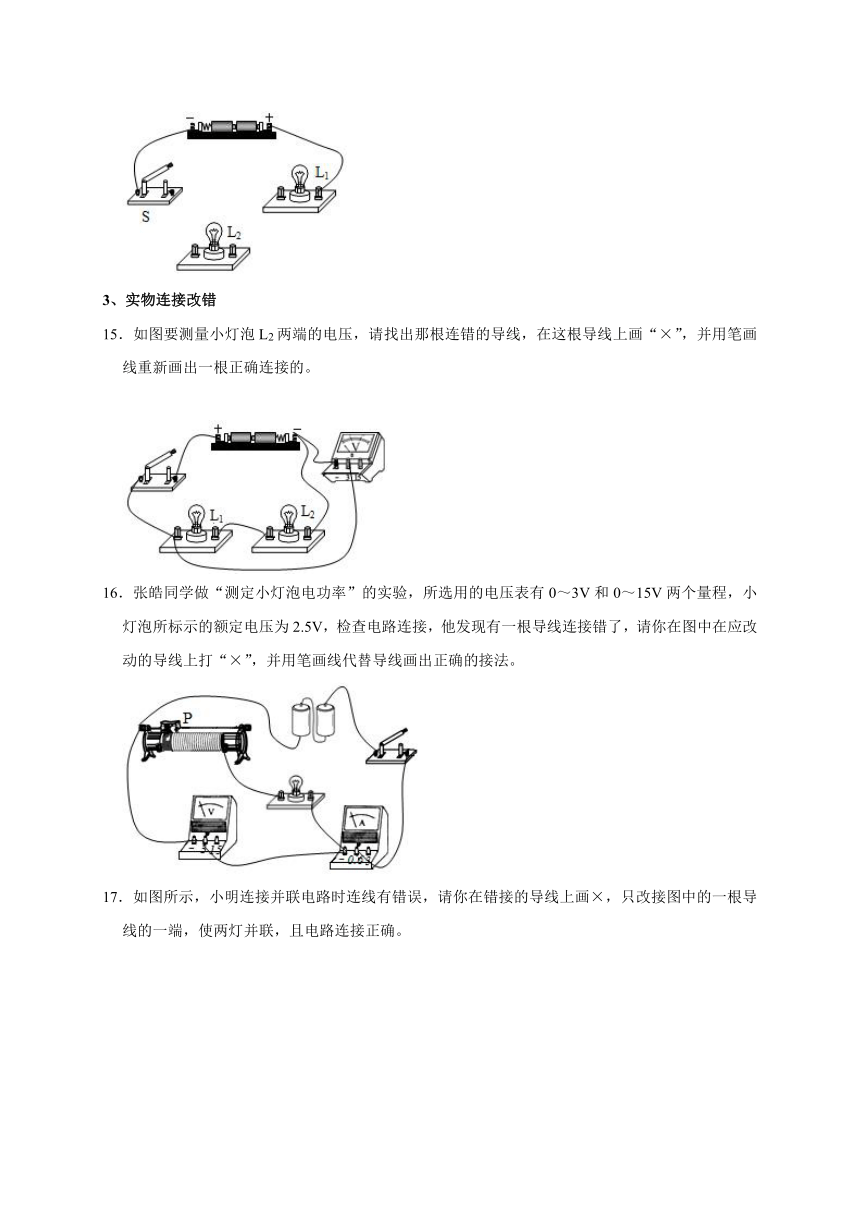

15．如图要测量小灯泡L2两端的电压，请找出那根连错的导线，在这根导线上画“×”，并用笔画线重新画出一根正确连接的。
16．张皓同学做“测定小灯泡电功率”的实验，所选用的电压表有0～3V和0～15V两个量程，小灯泡所标示的额定电压为2.5V，检查电路连接，他发现有一根导线连接错了，请你在图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
17．如图所示，小明连接并联电路时连线有错误，请你在错接的导线上画×，只改接图中的一根导线的一端，使两灯并联，且电路连接正确。
18．如题图电路，要用电压表测量串联电路中L2的两端电压，电路中有一导线接错，请在错误的导线上打“×”并用笔划代替导线画上正确的连线。
19．利用如图所示电路测量电阻，但图中仅有一根导线连接错误，请在连接错误的导线上打上“×”，再画线把它改到正确的位置上。
20．请你只改接电路图中的一根导线，使电流表测干路电流。（在要改的导线上画×，然后画出新的接线）
2021中考物理二轮考点过关：电学元件实物连接
参考答案
1．请根据电路图甲，把图乙实物元件用笔画线代替导线连接起来（导线不得交叉）。
【解答】解：原电路中，两灯并联，S控制整个电路，根据电路图连接实物图，如下所示：
2．根据电路图连接实物图。
【解答】解：原电路中，两灯并联，开关S2与灯L2串联，只控制L2这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：
3．根据图甲所示电路图，将图乙连接完整（要求：导线不允许交叉）。
【解答】解：
原电路中，两灯并联，开关S1与灯L1串联，只控制这个灯；S控制整个电路，根据电路图连接实物图，如下所示：
4．请完成下列作图：
请根据图甲的电路图完成图乙中的实物图的连接。
【解答】解：由图可知，该电路为并联电路，开关S在干路中，控制整个电路；电流表与L1串联在支路中；实物图中，电流从电源的正极出来，经过开关S后分成两条支路，分别经过灯泡L2、电流表和L1后，一起回到电源的负极，如图所示：
5．根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物图连接起来。（要求：小灯泡电阻约为10Ω，导线不能交叉）。
【解答】解：由电路图知，灯与变阻器串联，电流表测整个电路的电流，电压表测灯两端的电压，变阻器的滑片向右移动时，接入电路的电阻值增大，电源由三节蓄电池串联而成，故电压为6V，电压表的量程为0～15V，电路中的最大电流为：I＝＝＝0.6A，故电流的量程为0～0.6A，其实物连接图如下。
6．按下图所示的电路图，用笔画线连接好相应的实物电路。
【解答】解：左图中，两灯串联，S2与灯L1并联，S1控制整个电路，根据电路图连接实物图，如下所示：
7．根据电路图，把实物电路连接完整。
【解答】解：由图可知，该电路为并联电路，干路中一个开关，电铃的支路有一个控制开关，实物图如图所示：
8．根据图所示的电路图连接实物图（用笔画线代替导线，要求导线不能交叉）。
【解答】解：由电路图可知，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联；开关S3控制整个电路，根据电路图连接实物图，如下图所示：
9．在图中用笔画线表示导线把电路元件连接起来，要求L1和L2串联，滑动变阻器向左移动时灯泡变亮。
【解答】解：L1和L2串联，电路中电流的路径只有一条；
滑动变阻器向左移动时灯泡变亮，这说明通过灯泡的电流变大，电路的总电阻减小，即滑动变阻器电阻减小，所以滑动变阻器应接A接线柱；依次把滑动变阻器、L1、L2和开关串联在电路中，如图所示：
10．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。
【解答】解：小灯L1与L2并联，则电流的路径有两条；使灯泡L2的左接线柱与灯泡L1的左接线柱相连，灯泡L1的右接线柱与电源负极相连；开关接在干路中；如图所示：
11．如图所示是测量小灯泡电阻的实物图，用笔画线代替导线把电路图补充完整，导线不能交叉，滑动变阻器滑片向右移，总电阻变小。
【解答】解：滑动变阻器滑片向右移时，总电阻变小，即变阻器连入电路的电阻变小，故变阻器的右下接线柱连入电路中与灯串联，电压表应与灯并联，如下图所示：
12．如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
【解答】解：由题意可知，两灯泡并联，开关S位于干路，开关S1位于灯泡L1支路，如下图所示：
13．如图，测量小灯泡电功率的实验电路图。电源为两节新干电池，小灯泡的额定电压为2.5V，额定电功率约0.8W左右。请你用笔画线代替导线将实物图连接起来。要求：滑动变阻器的滑片向左移时，小灯泡发光变亮。
【解答】解：小灯泡的额定电压为2.5V，故电压表选用小量程与灯并联；灯的额定电功率约0.8W左右，根据P＝UI，灯的额定电流约为：
I＝＝＝0.32A，故电流表选用小量程与灯串联；
根据滑动变阻器的滑片向左移时，小灯泡发光变亮，即电流变大电阻变小，故变阻器左下接线柱连入电路中，如下所示：
14．连接图中灯泡L1、L2的并联电路。
【解答】解：两灯泡并联，则电流分别流经两只灯泡，开关在干路，控制整个电路，如图所示：
15．如图要测量小灯泡L2两端的电压，请找出那根连错的导线，在这根导线上画“×”，并用笔画线重新画出一根正确连接的。
【解答】解：由电路图可知，两灯泡串联，电压表测电源两端的电压，要使电压表测小灯泡L2两端的电压，应让电压表并联在小灯泡L2两端，如下图所示：
16．张皓同学做“测定小灯泡电功率”的实验，所选用的电压表有0～3V和0～15V两个量程，小灯泡所标示的额定电压为2.5V，检查电路连接，他发现有一根导线连接错了，请你在图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
【解答】解：“测定小灯泡电功率”的实验中，电压表应与灯并联，原电路中电压表测电源电压是错误的，应测灯的电压，改正后如下所示：
17．如图所示，小明连接并联电路时连线有错误，请你在错接的导线上画×，只改接图中的一根导线的一端，使两灯并联，且电路连接正确。
【解答】解：分析原电路可知，连接灯L1的左接线柱与电压表负接线柱之间的连线导致两灯和电压表发生短路，电流通过电流表从电源正极流回到负极，会造成电流表烧坏和电源烧坏；
根据要求两灯应并联，改正后如下图所示（电流表测干路的电流，电压表测电源电压）：
18．如题图电路，要用电压表测量串联电路中L2的两端电压，电路中有一导线接错，请在错误的导线上打“×”并用笔划代替导线画上正确的连线。
【解答】解：该电路为串联电路，电压表测量L2的两端电压，则电压表应该与L2并联在电路中，由图可知，两个灯泡之间的导线接错了，正确的接法是灯泡L1的左端接线柱接到L2的左端接线柱，如图所示：
19．利用如图所示电路测量电阻，但图中仅有一根导线连接错误，请在连接错误的导线上打上“×”，再画线把它改到正确的位置上。
【解答】解：由原电路图可知，导线都接到了电流表的负接线柱上，应从电流表的正接线柱流入、负接线柱流出，如下图所示：
20．请你只改接电路图中的一根导线，使电流表测干路电流。（在要改的导线上画×，然后画出新的接线）
【解答】解：由实物图可知，两灯泡并联，电流表测L1支路的电流，要使电流表测干路电流，应让电流表串联在干路中，则只要把灯泡L2与电流表“0.6”接线柱相连的导线改接到“﹣”接线柱上即可，如下图所示：
