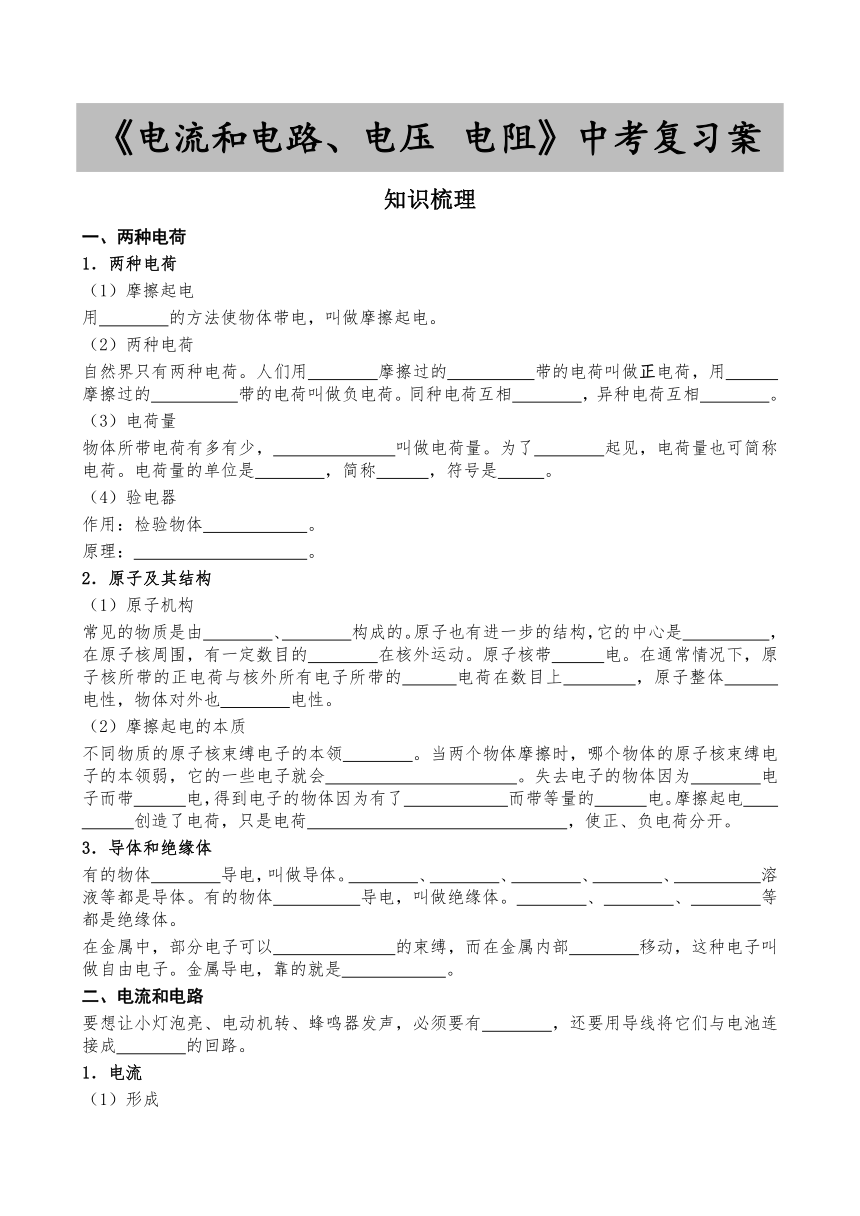

《电流和电路、电压
电阻》中考复习案
知识梳理
两种电荷
两种电荷
摩擦起电
用
摩擦
的方法使物体带电，叫做摩擦起电。
两种电荷
自然界只有两种电荷。人们用
丝绸
摩擦过的
玻璃棒
带的电荷叫做正电荷，用
毛皮
摩擦过的
橡胶棒
带的电荷叫做负电荷。同种电荷互相
排斥
，异种电荷互相
吸引
。
电荷量
物体所带电荷有多有少，
电荷的多少
叫做电荷量。为了
方便
起见，电荷量也可简称电荷。电荷量的单位是
库伦
，简称
库
，符号是
C
。
验电器
作用：检验物体
是否带电
。
原理：
同种电荷互相排斥
。
原子及其结构
原子机构
常见的物质是由
分子
、
原子
构成的。原子也有进一步的结构，它的中心是
原子核
，在原子核周围，有一定数目的
电子
在核外运动。原子核带
正
电。在通常情况下，原子核所带的正电荷与核外所有电子所带的
负
电荷在数目上
相等
，原子整体
不显
电性，物体对外也
不显
电性。
摩擦起电的本质
不同物质的原子核束缚电子的本领
不同
。当两个物体摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会
转移到另一个物体上
。失去电子的物体因为
缺少
电子而带
正
电，得到电子的物体因为有了
多余电子
而带等量的
负
电。摩擦起电
并不是
创造了电荷，只是电荷
从一个物体转移到另一个物体
，使正、负电荷分开。
导体和绝缘体
有的物体
容易
导电，叫做导体。
金属
、
人体
、
大地
、
石墨
、
食盐水
溶液等都是导体。有的物体
不容易
导电，叫做绝缘体。
橡胶
、
玻璃
、
塑料
等都是绝缘体。
在金属中，部分电子可以
脱离原子核
的束缚，而在金属内部
自由
移动，这种电子叫做自由电子。金属导电，靠的就是
自由电子
。
电流和电路
要想让小灯泡亮、电动机转、蜂鸣器发声，必须要有
电池
，还要用导线将它们与电池连接成
闭合
的回路。
电流
形成

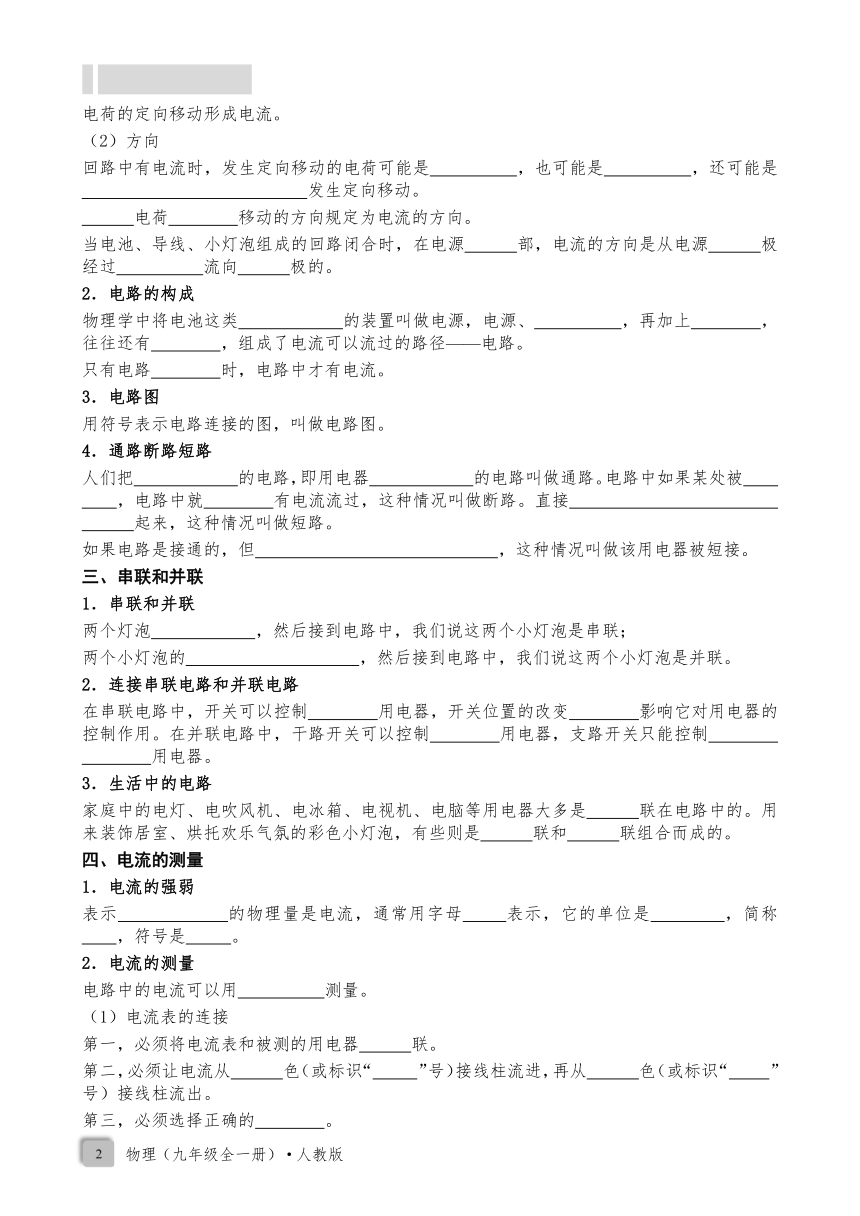

电荷的定向移动形成电流。
方向
回路中有电流时，发生定向移动的电荷可能是
正电荷
，也可能是
负电荷
，还可能是
正、负电荷同时向相反方向
发生定向移动。
正
电荷
定向
移动的方向规定为电流的方向。
当电池、导线、小灯泡组成的回路闭合时，在电源
外
部，电流的方向是从电源
正
极经过
用电器
流向
负
极的。
电路的构成
物理学中将电池这类
提供电能
的装置叫做电源，电源、
用电器
，再加上
导线
，往往还有
开关
，组成了电流可以流过的路径——电路。
只有电路
闭合
时，电路中才有电流。
电路图
用符号表示电路连接的图，叫做电路图。
通路断路短路
人们把
正常接通
的电路，即用电器
能够工作
的电路叫做通路。电路中如果某处被
切断
，电路中就
不会
有电流流过，这种情况叫做断路。直接
用导线将电源的正、负极连接
起来，这种情况叫做短路。
如果电路是接通的，但
用电器两端被导线直接连通
，这种情况叫做该用电器被短接。
串联和并联
串联和并联
两个灯泡
依次相连
，然后接到电路中，我们说这两个小灯泡是串联；
两个小灯泡的
两端分别连在一起
，然后接到电路中，我们说这两个小灯泡是并联。
连接串联电路和并联电路
在串联电路中，开关可以控制
所有
用电器，开关位置的改变
并不
影响它对用电器的控制作用。在并联电路中，干路开关可以控制
所有
用电器，支路开关只能控制
其所在支路的
用电器。
生活中的电路
家庭中的电灯、电吹风机、电冰箱、电视机、电脑等用电器大多是
并
联在电路中的。用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些则是
串
联和
并
联组合而成的。
电流的测量
电流的强弱
表示
电流强弱
的物理量是电流，通常用字母
I
表示，它的单位是
安培
，简称
安
，符号是
A
。
电流的测量
电路中的电流可以用
电流表
测量。
电流表的连接
第一，必须将电流表和被测的用电器
串
联。
第二，必须让电流从
红
色（或标识“
+
”号）接线柱流进，再从
黑
色（或标识“
-
”号）接线柱流出。
第三，必须选择正确的
量程
。
电流表的读数
第一，明确所选的
量程
。
第二，确定电流表的
分度值
，即表盘的
一个小格
代表电流的大小。
第三，接通电路后，看看表针
向右总共偏过了多少个小格
。
串、并联电路中电流的规律电压
串联电路的电流规律
串联电路中的电流处处相等
。
并联电路的电流规律
并联电路干路中的电流等于各支路的电流之和
。
电压
电压
要让一段电路中有电流，它的两端就要有
电压
。电源的作用就是
给用电器两端提供电压
。通常用字母
U
表示电压，它的单位是
伏特
，简称
伏
，符号是
V
。
电压的测量
电压的高低可以用
电压
表测量。
用直流电压表测量某元件两端的电压时，应与这个元件
并
联。应该使标有“-”号的接线柱靠近电源的
负
极，另一个接线柱靠近电源的
正
极。所用量程的最大测量值必须
大于
被测电路两端的电压。
串、并联电路中电压的规律
串联电路的电压的规律
串联电路中电源两端电压等于各用电器两端电压之和。
并联电路的电压的规律
并联电路中电源两端电压与各支路用电器两端的电压相等。
电阻
电阻
在物理学中，用电阻来表示导体对
电流阻碍
作用的大小。导体的电阻通常用字母
R
表示，单位是
欧姆
，简称
欧
，符号是
Ω
。
影响电阻大小的因素
导体的电阻跟它的
长度
有关。同种
材料
、
横截面积
相同的导体，长度越长，电阻越
大
。
导体的电阻还跟它的
横截面积
有关。
同种
材料、
长度
相同的导体，横截面积越
小
，电阻越大。
变阻器
变阻器
能够
改变接入电路中电阻大小
的元件叫做变阻器。
变阻器的应用

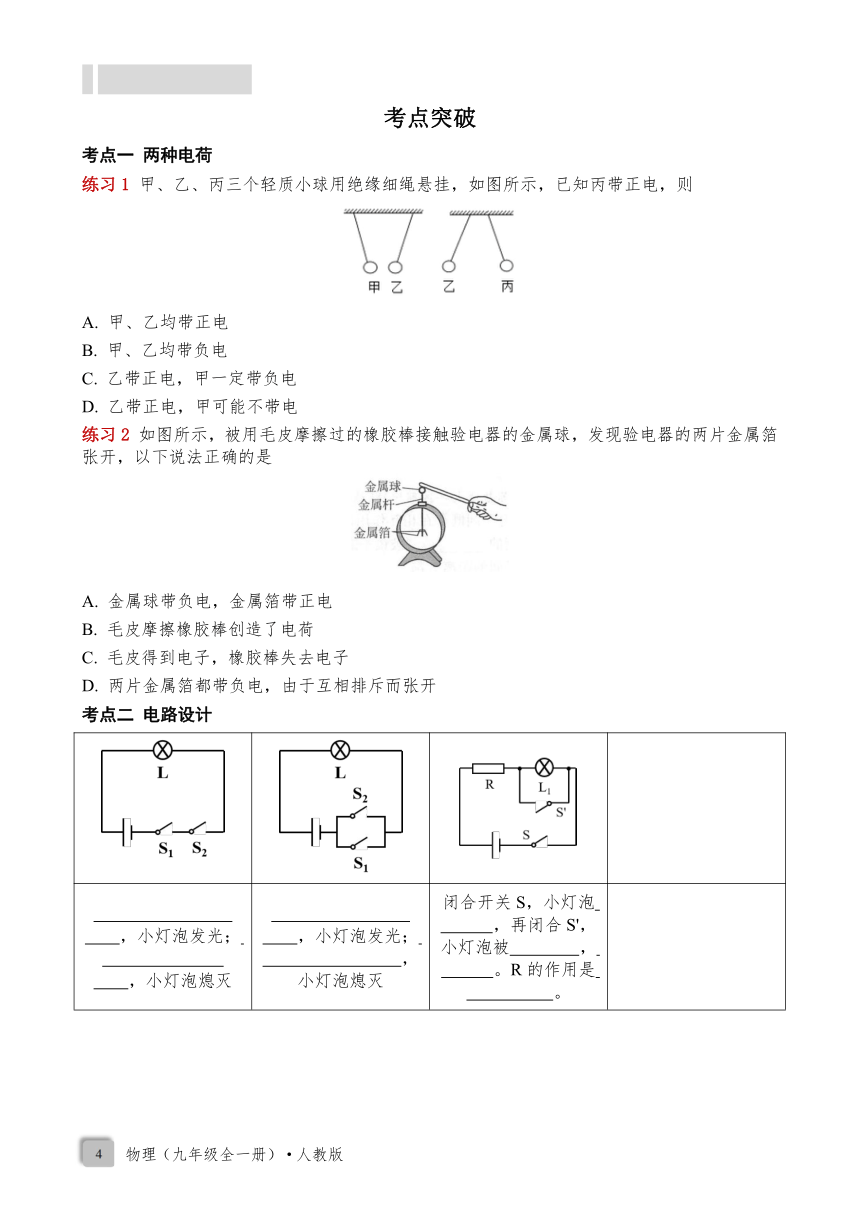

考点突破
两种电荷
甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则
甲、乙均带正电
甲、乙均带负电
乙带正电，甲一定带负电
乙带正电，甲可能不带电
如图所示，被用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是
金属球带负电，金属箔带正电
毛皮摩擦橡胶棒创造了电荷
毛皮得到电子，橡胶棒失去电子
两片金属箔都带负电，由于互相排斥而张开
电路设计
两个开光同时闭合
，小灯泡发光；
断开其中一个开光
，小灯泡熄灭
闭合其中一个开光
，小灯泡发光；
两个开光都断开
，小灯泡熄灭
闭合开关S，小灯泡
发光
，再闭合S'，小灯泡被
短路
，
熄灭
。R的作用是
保护电路
。

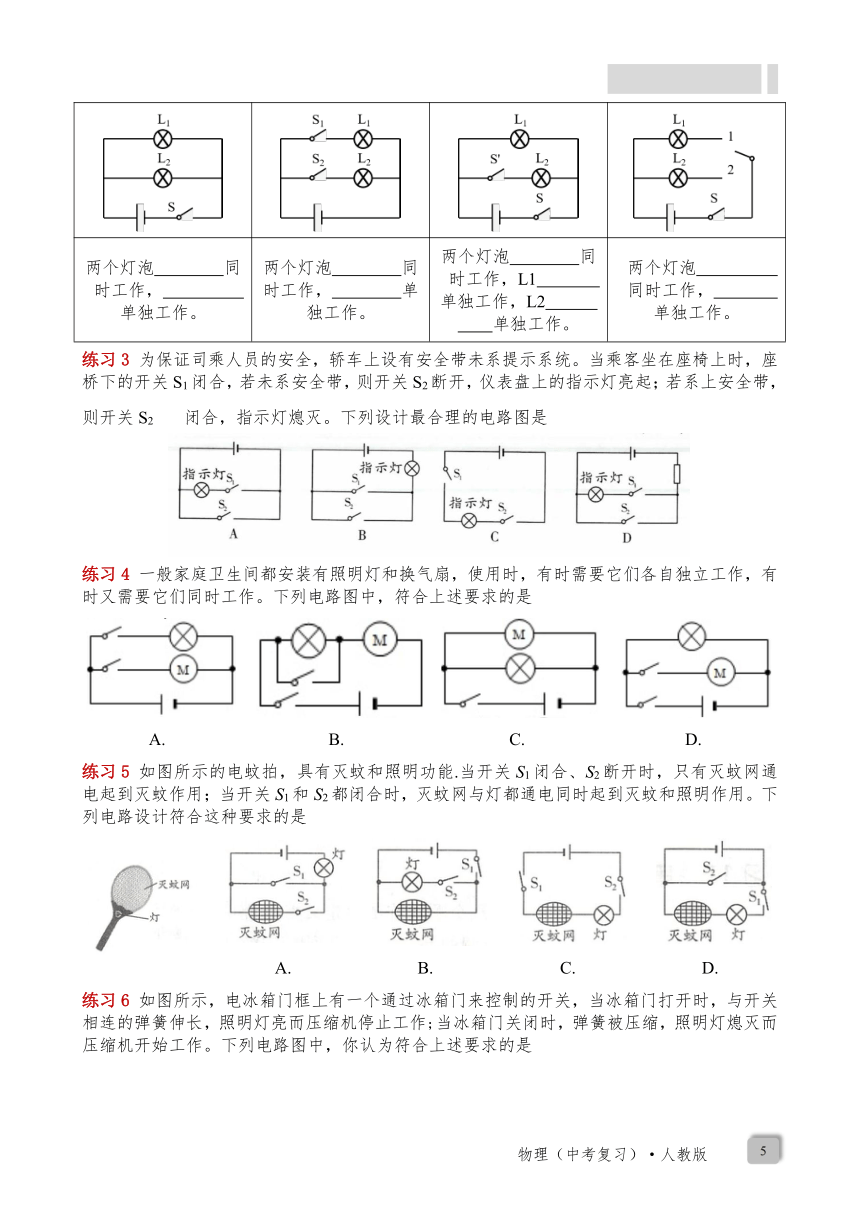

两个灯泡
可以
同时工作，
不可以
单独工作。
两个灯泡
可以
同时工作，
可以
单独工作。
两个灯泡
可以
同时工作，L1
可以
单独工作，L2
不可以
单独工作。
两个灯泡
不可以
同时工作，
可以
单独工作。
为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座桥下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是
一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。下列电路图中，符合上述要求的是
如图所示的电蚊拍，具有灭蚊和照明功能.当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是
如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，照明灯亮而压缩机停止工作;当冰箱门关闭时，弹簧被压缩，照明灯熄灭而压缩机开始工作。下列电路图中，你认为符合上述要求的是
串、并联电路中电流、电压规律
如图所示，有a和b两段导体连在一起，a的横截面积是b的十分之一，当把导体接入电路中后，若通过a的电流为0.5A，则通过b的电流为
0.5
A
5
A
0.05
A
无法确定
如图所示，L1、L2并联在电路中。LI两端的电压为3V，且L1比L2亮，则L2两端的电压
等于
（选填“大于”、“小于”或“等于”）3V。
如图，将电压表接到R1两端，示数为1.4V；接到R2两端，示数为1.6V。则R1两端的电压为
1.4
V，R2两端的电压为
1.6
V，电压电压为
3
V。
如图，闭合开关S。将S'掷向1时，电压表的示数为1.2V，掷向2时，示数为2.7V。则R1两端的电压为
1.2
V，R2两端的电压为
1.5
V，电压电压为
2.7
V。
如图，闭合开关S。S1闭合，S2断开，电压表的示数为0.6V。S1、S2都闭合，电压表的示数变为2.9V。则R1两端的电压为
0.6
V，R2两端的电压为
2.3
V，电压电压为
2.9
V。
如图，只闭合S，电压表的示数为1V。再将S'闭合，电压表的示数变为2.6V。则R1两端的电压为
1
V，R2两端的电压为
1.6
V，电压电压为
2.6
V。
电流表、电压表的读数
读出下列电表的示数。
变阻器的连接
连接示意图
滑片P向左移动
滑片P向右移动
阻值变化
电流变化
阻值变化
电流变化
按要求连接电路。
滑片向左移动，变阻器的电阻变小；
滑片向右移动，变阻器的电阻变小；
滑片向左移动，灯泡变亮；
滑片向右移动，灯泡变暗。
（1）
（2）
（3）
（4）
设计实验
只要留心，利用身边的生活用品就可以做不少物理小实验。如图所示，塑料吸管与纸巾摩擦后会吸引小泡沫，说明吸管带了电。那么用纸巾摩擦过的塑料吸管带的是正电还是负电呢？给你玻璃棒、丝绸、橡胶棒、毛皮、塑料吸管、纸巾和细线，请你设计一个可行的实验方案对此问题进行探究。
果汁也能做电池。先向杯中倒入芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图所示，一个芭乐电池就做成了.那么芭乐电池的正极是铜棒还是铝棒呢？给你电压表、电流表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计一个实验方案进行探究。（也可画图辅助说明）
真题再现
摩擦起电
（2019年中考）小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是
摩擦的方法创造了电荷使两气球带了电
摩擦的方法使气球分子发生转移而带电
这种现象与验电器的工作原理相同
两气球因带了异种电荷而互相排斥
（2018年中考）在空气干燥的冬天,化纤衣服表面很容易吸附灰尘。主要原因是
冬天气温低
冬天灰尘多
化纤衣服创造了电荷
化纤衣服摩擦带了电
（2016年中考）如图所示,把一根塑料绳的一端扎紧,从另一端撕开许多细丝,用干燥的手从上向下捋几下,发现细丝张开了。下列分析正确的是
细丝张开的原因是带了异种电荷，互相吸引
细丝张开的原因与验电器的工作原理相同
细丝带了电是通过摩擦的方法创造了电荷
细丝带上了电的实质是分子在物体间的转移
（2020年百校联考二）如图所示，小华用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确的是
玻璃棒带的电荷是通过摩擦创造的
玻璃棒带正电，验电器带正电
电流的方向是从验电器到玻璃棒
两片金属箔带异种电荷
电路设计
（2015年山西中考）电动自行车两刹车手柄中，各有一只开关S1和S2。在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路符合要求的是
（2020年中考考前适应性训练）如图所示是小明家的小区大门横杆。小明发现，小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做开关S1，按钮看做开关S2，小明设计的四个电路中正确的是
（2020年百校联考一）小亮发现骑车上学的同学们,因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开,因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时,蜂鸣器响起,提醒锁车；当车上好锁抽出钥匙（开关S2断开）后,蜂鸣器停止发声。如下图所示的四个电路设计、其中符合要求的是
设计实验
（2017年山西中考）小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断。
实验器材：
电压表、开关、导线
。
实验步骤：
将电压表、开关、伏打电池用导线连接组成简单电路，闭合开关试触
。
分析论证：
如果指针向右偏，与电压表正接线柱相连的金属片即为伏打电池的正极；如果指针向左偏，与电压表正接线柱相连的金属片即为伏打电池的负极，另一金属片为正极
。
参考答案
D
D
D
A
B
B
A
等于
1.4、1.6、3
1.2、1.5、2.7
0.6、2.3、2.9
1、1.6、2.6
略
略
略
略
C
D
B
B
A
C
D
电压表、开关、导线
将电压表、开关、伏打电池用导线连接组成简单电路，闭合开关试触
如果指针向右偏，与电压表正接线柱相连的金属片即为伏打电池的正极；如果指针向左偏，与电压表正接线柱相连的金属片即为伏打电池的负极，另一金属片为正极
