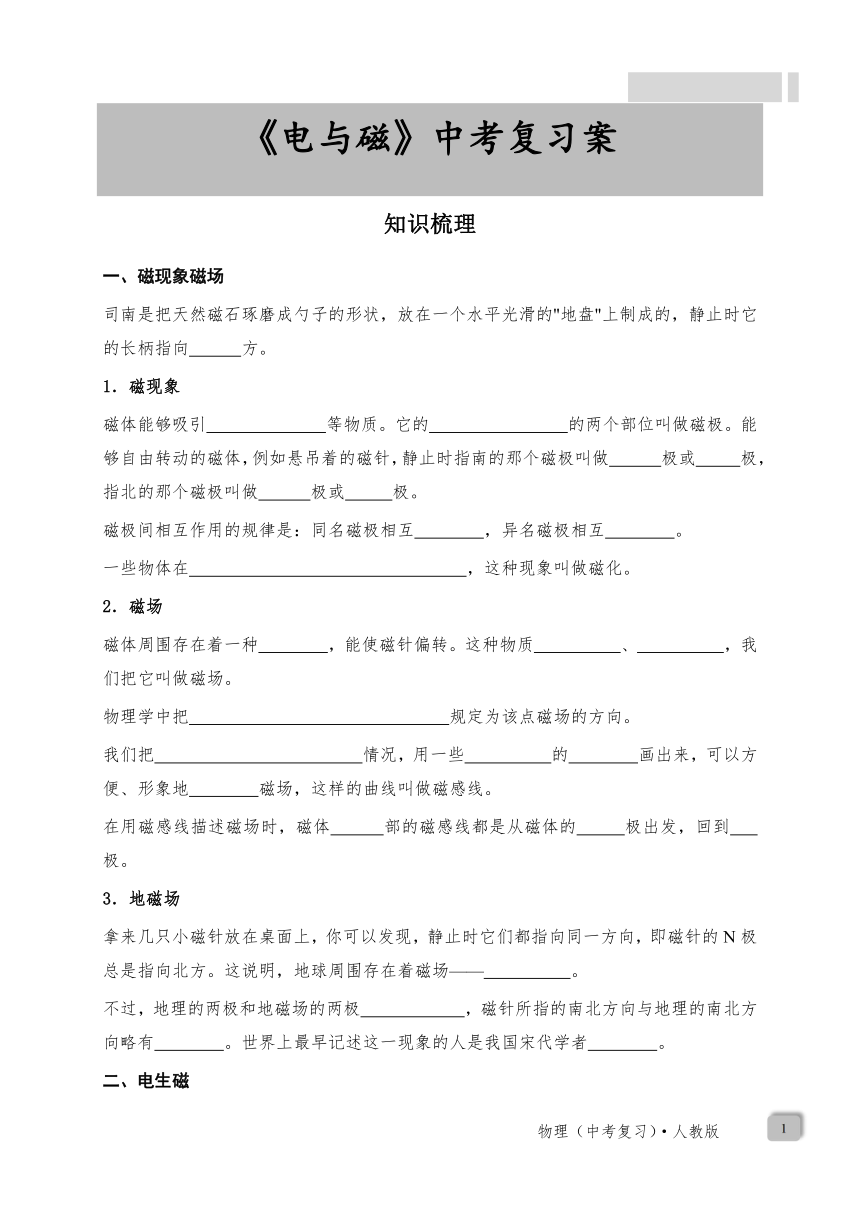

《电与磁》中考复习案
知识梳理
磁现象磁场
司南是把天然磁石琢磨成勺子的形状，放在一个水平光滑的"地盘"上制成的，静止时它的长柄指向 南 方。
磁现象
磁体能够吸引 铁、钴、镍 等物质。它的 吸引能力最强 的两个部位叫做磁极。能够自由转动的磁体，例如悬吊着的磁针，静止时指南的那个磁极叫做 南 极或 S 极，指北的那个磁极叫做 北 极或 N 极。
磁极间相互作用的规律是：同名磁极相互 排斥 ，异名磁极相互 吸引 。
一些物体在 磁体或电流的作用下会获得磁性 ，这种现象叫做磁化。
磁场
磁体周围存在着一种 物质 ，能使磁针偏转。这种物质 看不见 、 摸不着 ，我们把它叫做磁场。
物理学中把 小磁针静止时北极所指的方向 规定为该点磁场的方向。
我们把 小磁针在磁场中的排列 情况，用一些 带箭头 的 曲线 画出来，可以方便、形象地 描述 磁场，这样的曲线叫做磁感线。
在用磁感线描述磁场时，磁体 外 部的磁感线都是从磁体的 N 极出发，回到 S 极。
地磁场
拿来几只小磁针放在桌面上，你可以发现，静止时它们都指向同一方向，即磁针的N极总是指向北方。这说明，地球周围存在着磁场—— 地磁场 。
不过，地理的两极和地磁场的两极 并不重合 ，磁针所指的南北方向与地理的南北方向略有 偏离 。世界上最早记述这一现象的人是我国宋代学者 沈括 。
电生磁
电流的磁效应
1820年， 奥斯特 在课堂上做实验时发现，当导体中通过电流时，它下方的磁针发生了偏转。
通电导线周围存在与电流方向有关的磁场 ，这种现象叫做电流的磁效应。
通电螺线管的磁场
将导线绕在 圆筒 上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场 增强 。
安培定则
实验结果表明，通电螺线管外部的磁场和 条形磁体 的磁场一样。通电螺线管的两端相当于 条形磁体的两个极 ，它们的极性可以从实验中 小磁针的指向 来确定。改变电流方向，通电螺线管的N、S极正好对调，这说明，通电螺线管两端的极性跟 螺线管中电流的方向 有关。
对于通电螺线管的极性跟电流方向之间的关系，我们可以用安培定则来表述：
用 右 手握住螺线管，让 四指 指向螺线管中电流的方向，则 拇指所指的那端 就是螺线管的N极。
电磁铁电磁继电器
电磁铁
把一根导线绕成 螺线管 ，再在螺线管内插入 铁芯 ，当有 电流 通过时，它会有较强的磁性。这种磁体，在有电流通过时 有 磁性，没有电流时就 失去 磁性。我们把这种磁体叫做电磁铁。
电磁铁的磁性
研究电磁铁时，可以根据它 吸引铁块、铁钉或曲别针等的多少 来判断它的磁性强弱。
匝数一定时，通入的电流越 大 ，电磁铁的磁性越强； 电流 一定时，外形相同的螺线管，匝数越 多 ，电磁铁的磁性越强。
电磁继电器
继电器是利用 低电压 、 弱电流 电路的通断，来间接地控制 高电压 、 强电流 电路通断的装置。电磁继电器就是利用电磁铁来控制工作电路的一种 开关 。其工作电路由低压 控制 电路和高压 工作 电路两部分构成。

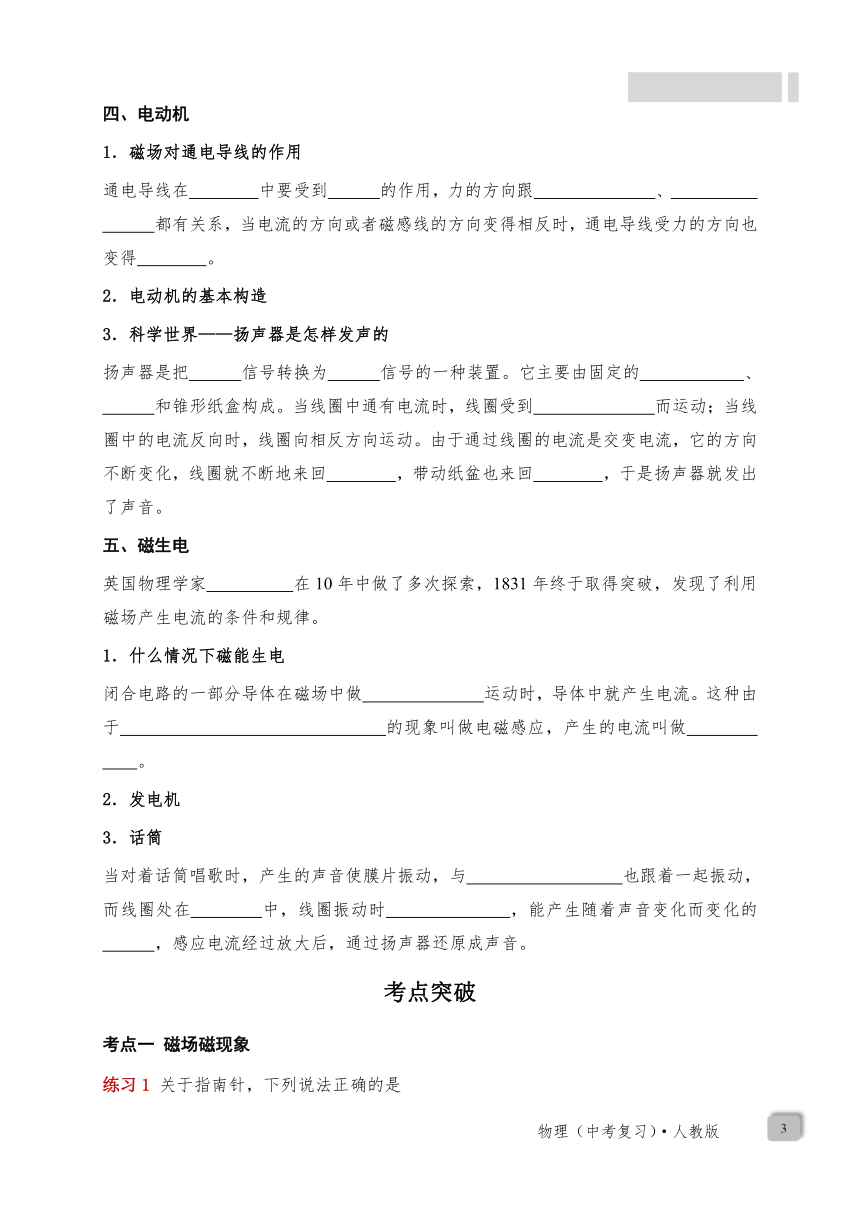

电动机
磁场对通电导线的作用
通电导线在 磁场 中要受到 力 的作用，力的方向跟 电流的方向 、 磁感线的方向 都有关系，当电流的方向或者磁感线的方向变得相反时，通电导线受力的方向也变得 相反 。
电动机的基本构造
科学世界——扬声器是怎样发声的
扬声器是把 电 信号转换为 声 信号的一种装置。它主要由固定的 永久磁体 、 线圈 和锥形纸盒构成。当线圈中通有电流时，线圈受到 磁铁的作用 而运动；当线圈中的电流反向时，线圈向相反方向运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回 振动 ，带动纸盆也来回 振动 ，于是扬声器就发出了声音。
磁生电
英国物理学家 法拉第 在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。
什么情况下磁能生电
闭合电路的一部分导体在磁场中做 切割磁感线 运动时，导体中就产生电流。这种由于 导体在磁场中运动而产生电流 的现象叫做电磁感应，产生的电流叫做 感应电流 。
发电机
话筒
当对着话筒唱歌时，产生的声音使膜片振动，与 膜片相连的线圈 也跟着一起振动，而线圈处在 磁场 中，线圈振动时 切割磁感线 ，能产生随着声音变化而变化的 电流 ，感应电流经过放大后，通过扬声器还原成声音。
考点突破
磁场磁现象

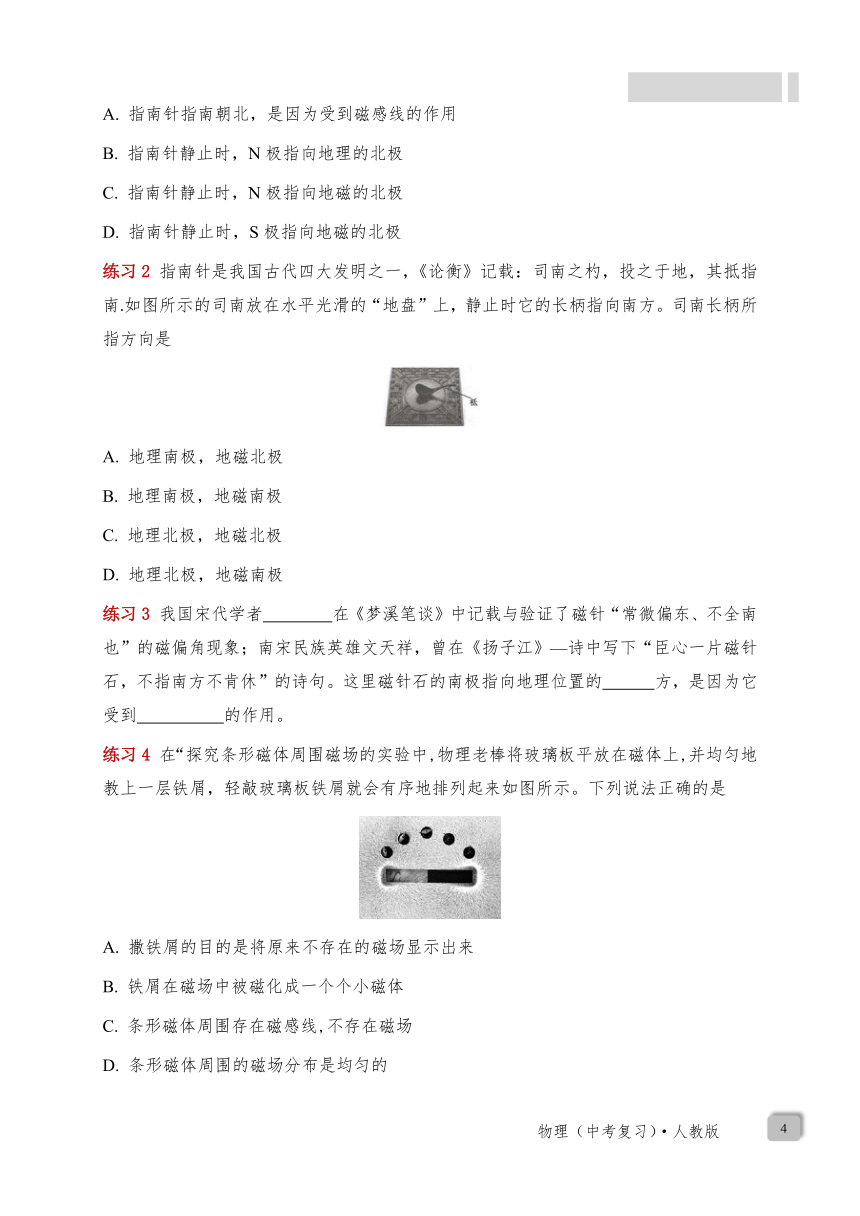

关于指南针，下列说法正确的是
指南针指南朝北，是因为受到磁感线的作用
指南针静止时，N极指向地理的北极
指南针静止时，N极指向地磁的北极
指南针静止时，S极指向地磁的北极
指南针是我国古代四大发明之一，《论衡》记载：司南之杓，投之于地，其抵指南.如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方。司南长柄所指方向是
地理南极，地磁北极
地理南极，地磁南极
地理北极，地磁北极
地理北极，地磁南极
我国宋代学者 沈括 在《梦溪笔谈》中记载与验证了磁针“常微偏东、不全南也”的磁偏角现象；南宋民族英雄文天祥，曾在《扬子江》—诗中写下“臣心一片磁针石，不指南方不肯休”的诗句。这里磁针石的南极指向地理位置的 南 方，是因为它受到 地磁场 的作用。
在“探究条形磁体周围磁场的实验中,物理老棒将玻璃板平放在磁体上,并均匀地教上一层铁屑，轻敲玻璃板铁屑就会有序地排列起来如图所示。下列说法正确的是
撒铁屑的目的是将原来不存在的磁场显示出来
铁屑在磁场中被磁化成一个个小磁体
条形磁体周围存在磁感线,不存在磁场
条形磁体周围的磁场分布是均匀的

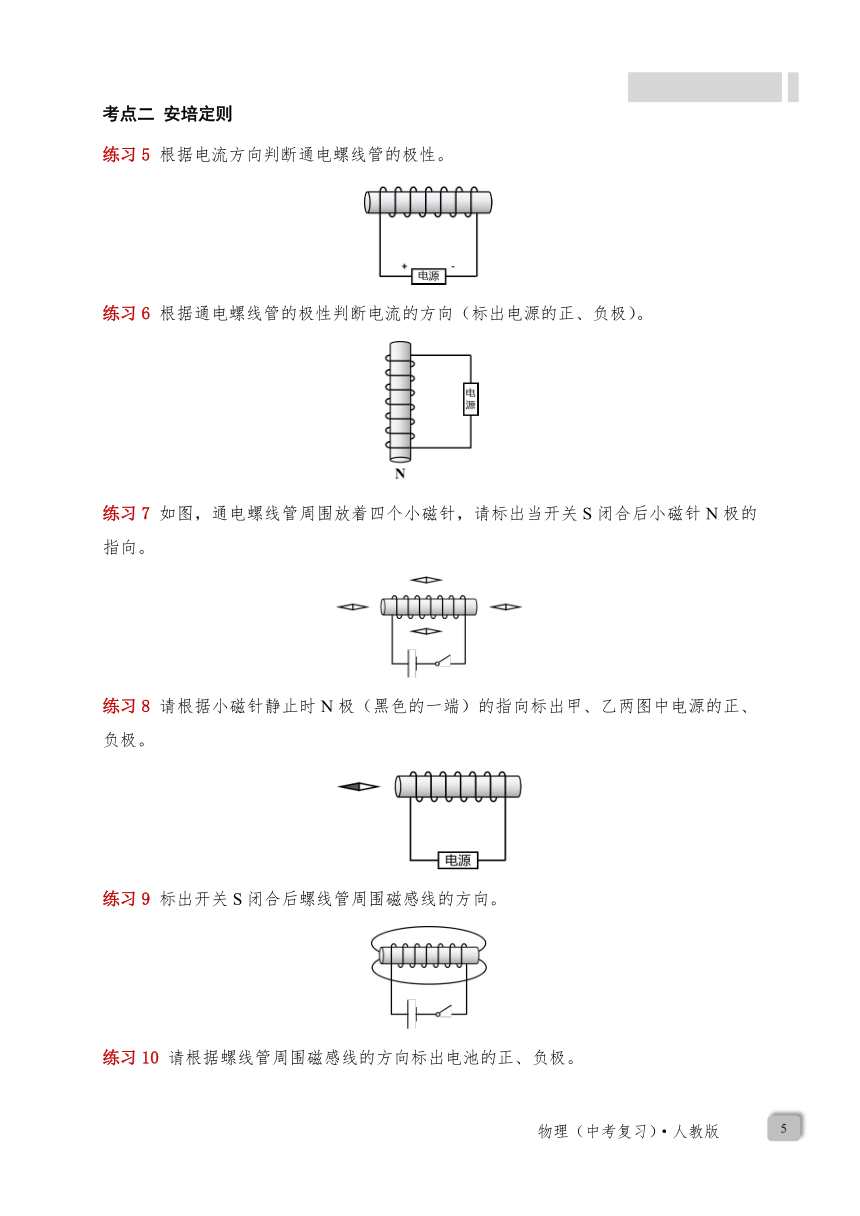

安培定则
根据电流方向判断通电螺线管的极性。
根据通电螺线管的极性判断电流的方向（标出电源的正、负极）。
如图，通电螺线管周围放着四个小磁针，请标出当开关S闭合后小磁针N极的指向。
请根据小磁针静止时N极（黑色的一端）的指向标出甲、乙两图中电源的正、负极。
标出开关S闭合后螺线管周围磁感线的方向。
请根据螺线管周围磁感线的方向标出电池的正、负极。
磁现象辨析
电动机与发动机
电动机
发电机
结构
原理
通电导线在磁场中会受到力的作用
电磁感应
能量转化
电 能→ 机械 能
机械 能→ 电 能
扬声器与话筒
扬声器
话筒
结构
信号转化
电 信号→ 声 信号
声 信号→ 电 信号
能量转化
电 能→ 机械 能
机械 能→ 电 能
工作原理
通电导线在磁场中会受到力的作用
电磁感应
真题再现
（2020山西中考）如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是
只增强磁铁的磁性
只增加线圈的距数
只增大线圈中的电流
只将磁铁的磁极对调
（2020年中考）2020年6月23日，北斗导航系统的第55颗卫星发射成功，实现全球组网，卫星利用 电磁波 传递信息，能为全球提供导航服务。导航卫星上多处使用电动机，第一台直流电动机的发明者，也是电磁感应现象的发现者，他是英国著名物理学家 法拉第 。
（2019山西中考）小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。如图所示，该指南针的南极（S）应标在泡沫板的
a处
b处
c处
d处
（2018年中考）如今,说我们的生活是由磁铁支撑着并不为过。史上最强力的钕磁铁广泛用于手机、电脑、冰箱等。如图所示,是小明同学用钕磁铁和曲别针进行的实验。通过实验情景,可以判定下列说法正确的是
钕磁铁周围存在磁感线,不存在磁场
钕磁铁对放入其磁场中的曲别针有力的作用
钕磁铁周围各点的磁场方向都是竖直向下的
钕磁铁周围的磁场分布是均匀的
（2018年中考）历史上大国的崛起都反复证明了一个定律：背海而弱，向海则兴。开发利用海洋，是新时代我国能源发展的总体目标。如图所示，是我国矗立在东海的风力发电厂，风力发电机靠叶片的风力的推动下转动，带动发电机发电，把风能转化为电能。这种发电机的工作原理是 电磁感应 ；风能属于 可再生 (选填“可再生”或“不可再生”)能源。
（2020年中考考前适应性训练）牛顿小组的同学将两台相同的手摇发电机A、B用导线连接起来，如图所示，当用力摇动手摇发电机A的手柄时，发现B的手柄也随之转动了起来。下列说法正确的是
手摇发电机A主要构成是电源和线圈
手摇发电机A发电的原理是电流磁效应
手摇发电机A是将电能转化为机械能
B随之转动时，其原理与电动机的工作原理相同
（2020年百校联考一）创新小组的同学们在综合实践活动中,模拟设计了一种“波浪能量采集船”,如图所示,在船的两侧装有可触及水面的“工作臂”,“工作臂”的底端装有紧贴水面的浮标。当波浪使浮标上下浮动时,工作臂就随之移动,产生了电能,并把它们储存到船上的大容量电池中。关于能量采集的过程,下列说法正确的是
能量采集的过程将电能转化为机械能
能量采集的过程将化学能转化为电能
能量采集船的工作原理与发电机的原理相同
能量采集船的工作原理与电动机的原理相同
（2020年百校联考三）如图所示,是小明利用简易电风扇,自制一个不用电源也能让小灯泡发光的装置。装置A中有磁铁和可转动的线圈,当有风吹向风扇时扇叶转动,小灯泡就发光了。下列有关说法正确的是
装置A在此电路中属于用电器
装置A是将电能转化为机械能
装置A工作原理与电动机相同
装置A实质是提供电能的装置
（2020年百校联考四）如图是我们在超市购物时，常见的POS刷卡机。当售货员刷购物卡时，购物卡上的磁条经过POS刷卡机的缝隙，线圈中就会产生感应电流。以下设备与POS刷卡机刷卡时工作原理相同的是
电风扇
电烤炉
电动机
发电机
（2020年太原一模）2019年12月17日，首艘国产航母“山东舰”在三亚正式入列，我国向航母技术的创新迈出了一大步。未来,我国航母将采用电磁弹射器弹射舰载机起飞。电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，舰载机受到强大的推力而快速起飞。在图所示的装置中,与弹射车工作原理一致的是
电风扇
手摇发电机
电热水壶
司南
（2020年太原二模）将自制的电磁铁连入如图所示的电路中,闭合开关S,发现电磁铁的右端吸引了少量铁钉,为了使它吸引更多的铁钉,下列操作可行的是
增加线圈匝数
将铁棒换成铝棒
将滑片P向右移动
将电源正、负极互换
（2020年太原三模）许多超市出口处装有如图甲所示的报警器，它由防盗天线、检测门、检测器构成。结账时贴在商品上的磁性标签会被消磁，若未消磁通过检测门，检测器就会检测到标签上的磁性而触发电路报警，达到防盗目的。如图乙中与报警器工作原理相同的是
参考答案
B
A
沈括、南、地磁场
B
略
略
略
略
略
略
D
电磁波、法拉第
D
B
电磁感应、可再生
D
C
D
D
A
A
C
