20家庭电路
考点归纳
一、家庭电路

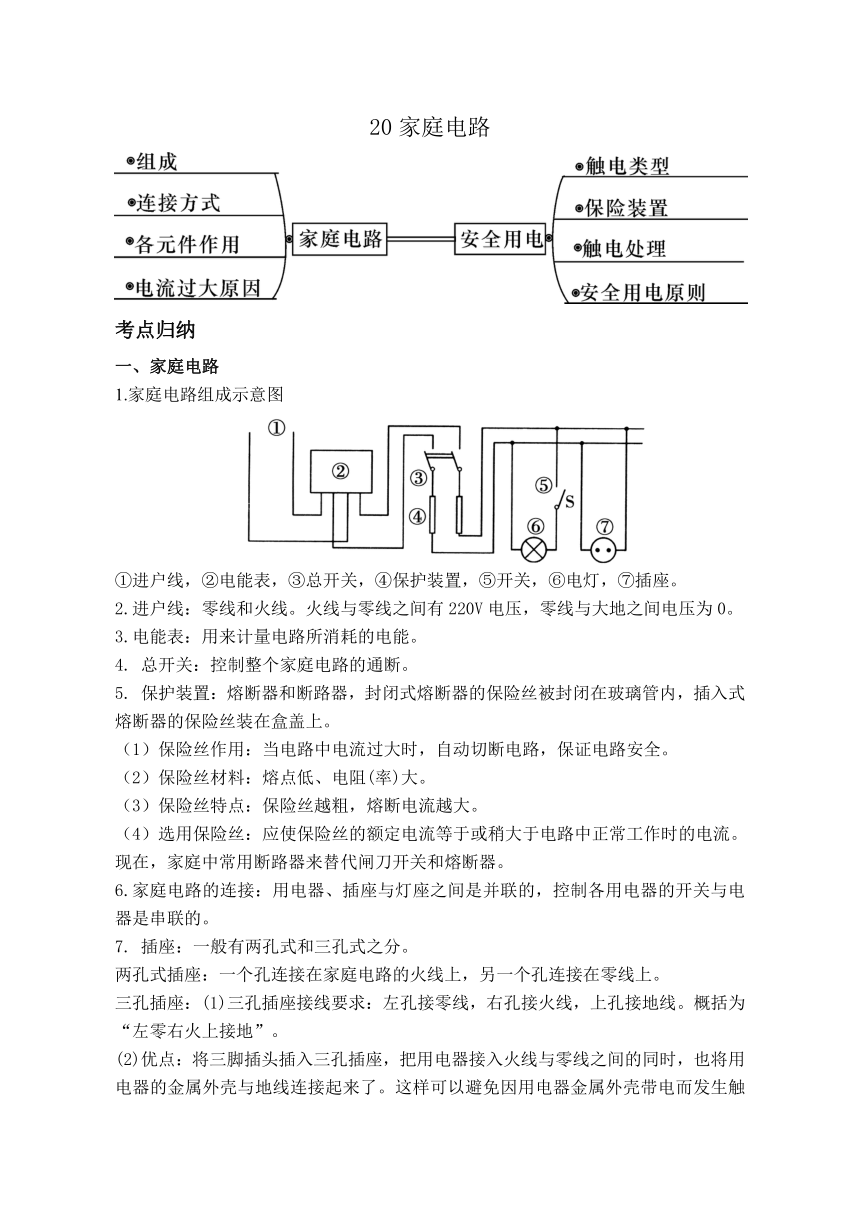

1.家庭电路组成示意图
①进户线，②电能表，③总开关，④保护装置，⑤开关，⑥电灯，⑦插座。
2.进户线：零线和火线。火线与零线之间有220V电压，零线与大地之间电压为0。
3.电能表：用来计量电路所消耗的电能。
4. 总开关：控制整个家庭电路的通断。
5. 保护装置：熔断器和断路器，封闭式熔断器的保险丝被封闭在玻璃管内，插入式熔断器的保险丝装在盒盖上。
（1）保险丝作用：当电路中电流过大时，自动切断电路，保证电路安全。
（2）保险丝材料：熔点低、电阻(率)大。
（3）保险丝特点：保险丝越粗，熔断电流越大。
（4）选用保险丝：应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。
现在，家庭中常用断路器来替代闸刀开关和熔断器。
6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。
7. 插座：一般有两孔式和三孔式之分。
两孔式插座：一个孔连接在家庭电路的火线上，另一个孔连接在零线上。
三孔插座：(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。概括为“左零右火上接地”。
(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。这样可以避免因用电器金属外壳带电而发生触电事故。
8.家庭电路常见的几种故障
(1)保险丝熔断：①短路；②电路中的总功率过大；
(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；
(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地。
(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；
(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。
9.判定家庭电路故障的两种方法
(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。
10.注意：
（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。
（2）不能用铜丝或铁丝替代保险丝。
（3）可以利用试电笔分辨火线和零线，利用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体。
（4）对“用电器的金属外壳接地可以防止触电”的理解：由于人体的电阻远大于导线的电阻，故外壳中的电流会通过地线直接回到大地，而不会通过人体回到大地。这相当于零线把人体给短路了。
二、安全用电
1.触电原因：触电是指通过人体的电流达到一定值时对人体造成的伤害事故。人体直接或间接跟火线接触，并与零线或地线构成通路。
2.触电形式：(1)家庭电路(低压)触电：单线触电、双线触电两种形式；(2)高压触电：靠近就存在触电的危险。
3.安全用电的原则：不接触低压带电体，不靠近高压带电体。
安全用电常识：
· 将插头插入插座时，手不要接触金属插脚。
· 不要用湿的手触摸电器、插座和开关。
· 不要在高压线旁钓鱼或放风筝。
· 不要使插座超负荷。
· 不要同时使用大量大功率用电器。
