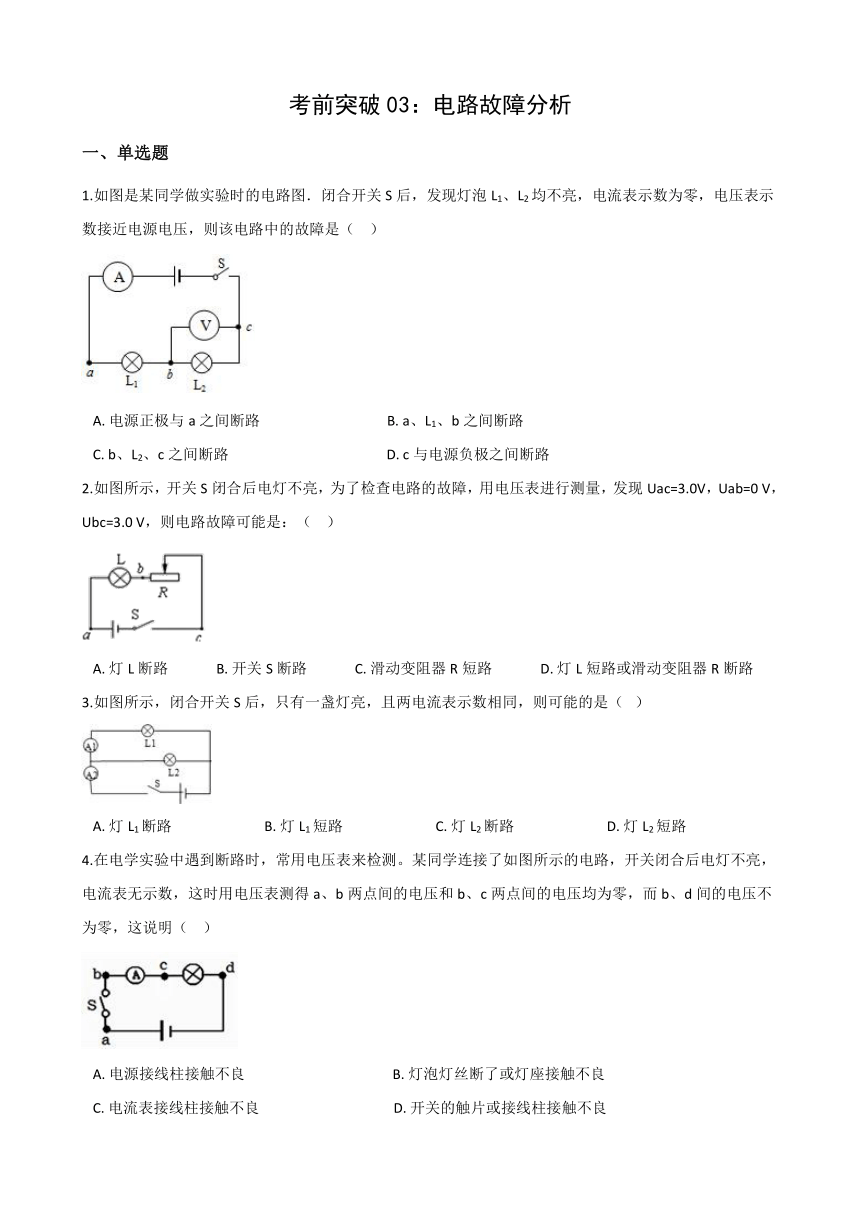

考前突破03：电路故障分析
一、单选题
1.如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数接近电源电压，则该电路中的故障是（?? ）
A.?电源正极与a之间断路?????????????????????????????????????B.?a、L1、b之间断路
C.?b、L2、c之间断路??????????????????????????????????????????????D.?c与电源负极之间断路
2.如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：（ ??）
A.?灯L断路??????????????B.?开关S断路??????????????C.?滑动变阻器R短路??????????????D.?灯L短路或滑动变阻器R断路
3.如图所示，闭合开关S后，只有一盏灯亮，且两电流表示数相同，则可能的是（? ）
A.?灯L1断路???????????????????????????B.?灯L1短路???????????????????????????C.?灯L2断路???????????????????????????D.?灯L2短路
4.在电学实验中遇到断路时，常用电压表来检测。某同学连接了如图所示的电路，开关闭合后电灯不亮，电流表无示数，这时用电压表测得a、b两点间的电压和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（?? ）
A.?电源接线柱接触不良???????????????????????????????????????????B.?灯泡灯丝断了或灯座接触不良
C.?电流表接线柱接触不良???????????????????????????????????????D.?开关的触片或接线柱接触不良

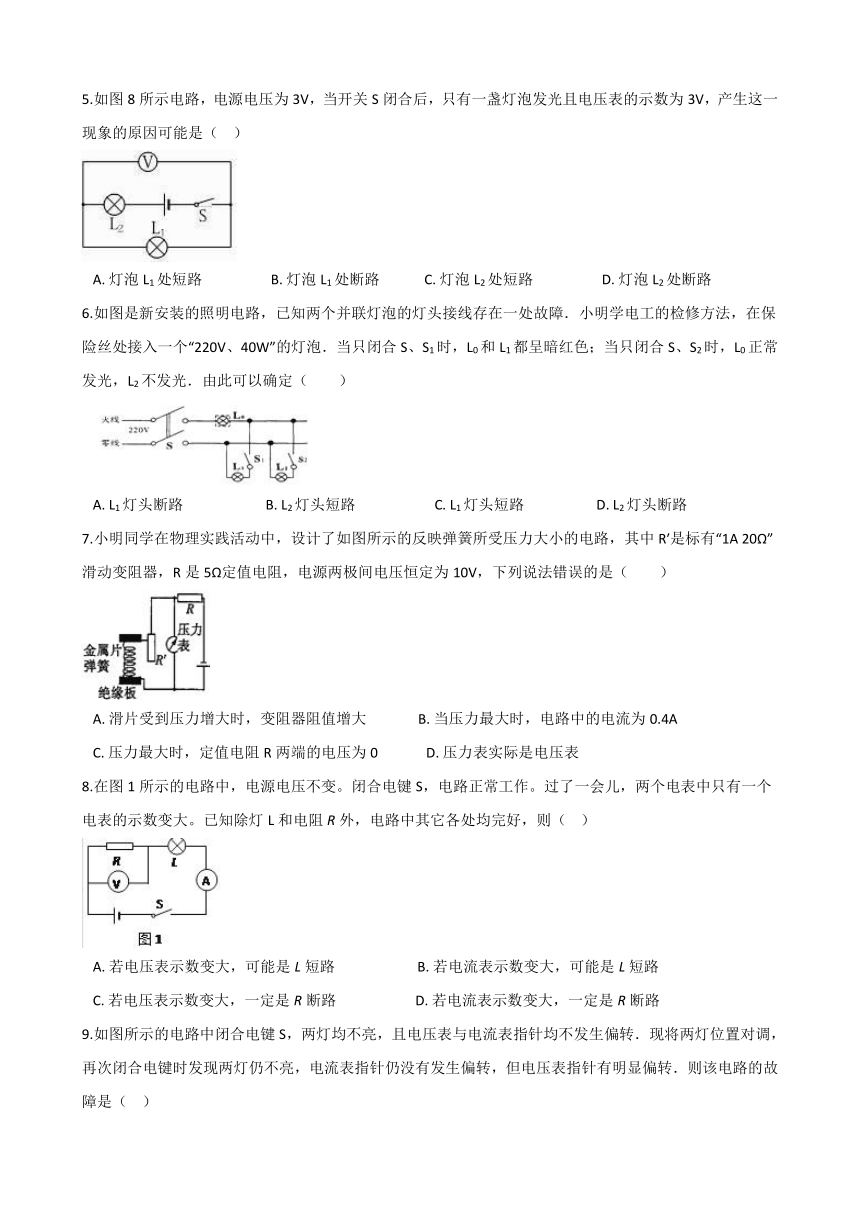

5.如图8所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（?? ）
A.?灯泡L1处短路????????????????????B.?灯泡L1处断路?????????????C.?灯泡L2处短路????????????????????D.?灯泡L2处断路
6.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（　　）
A.?L1灯头断路????????????????????????B.?L2灯头短路???????????????????????C.?L1灯头短路?????????????????????D.?L2灯头断路
7.小明同学在物理实践活动中，设计了如图所示的反映弹簧所受压力大小的电路，其中R′是标有“1A 20Ω”滑动变阻器，R是5Ω定值电阻，电源两极间电压恒定为10V，下列说法错误的是（　　）
A.?滑片受到压力增大时，变阻器阻值增大???????????????B.?当压力最大时，电路中的电流为0.4A
C.?压力最大时，定值电阻R两端的电压为0??????????????D.?压力表实际是电压表
8.在图1所示的电路中，电源电压不变。闭合电键S，电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大。已知除灯L和电阻R外，电路中其它各处均完好，则（????）
A.?若电压表示数变大，可能是L短路????????????????????????B.?若电流表示数变大，可能是L短路
C.?若电压表示数变大，一定是R断路???????????????????????D.?若电流表示数变大，一定是R断路

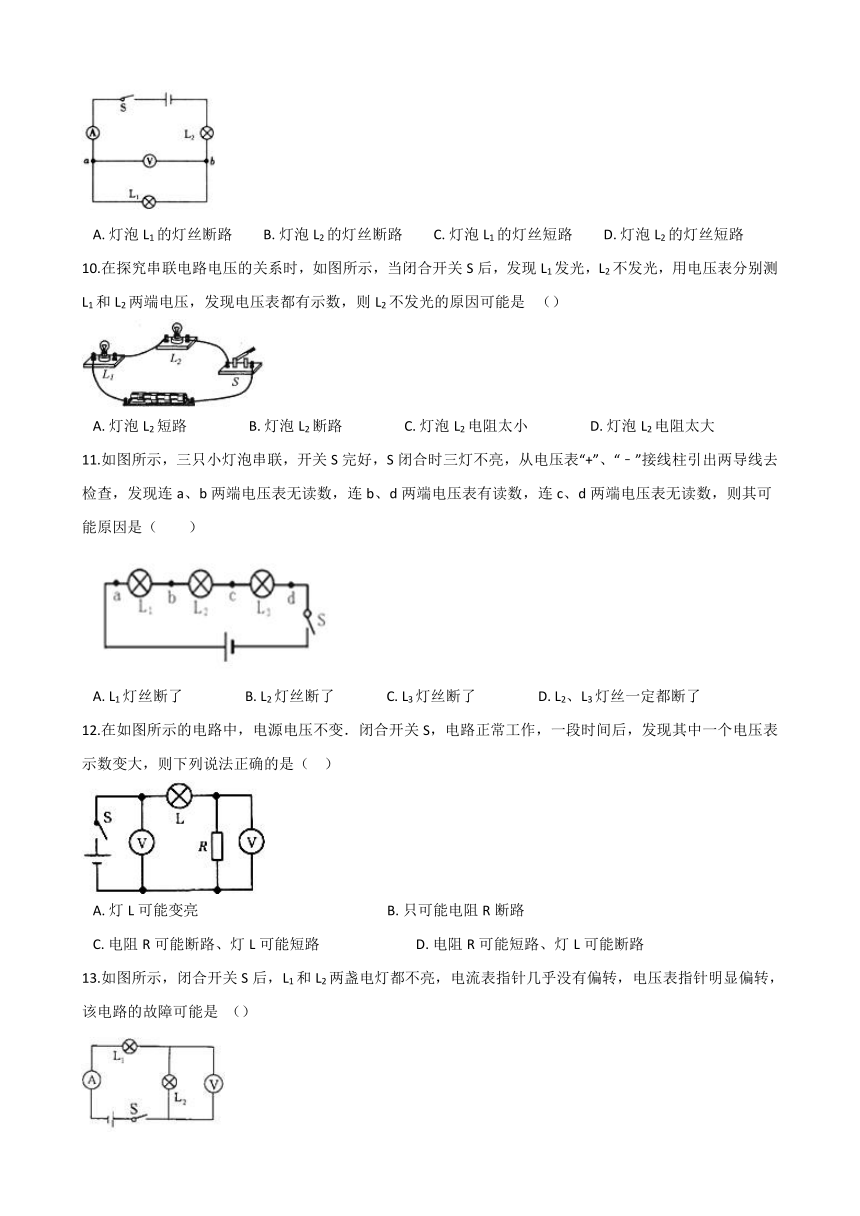

9.如图所示的电路中闭合电键S，两灯均不亮，且电压表与电流表指针均不发生偏转．现将两灯位置对调，再次闭合电键时发现两灯仍不亮，电流表指针仍没有发生偏转，但电压表指针有明显偏转．则该电路的故障是（?? ）
A.?灯泡L1的灯丝断路?????????B.?灯泡L2的灯丝断路?????????C.?灯泡L1的灯丝短路?????????D.?灯泡L2的灯丝短路
10.在探究串联电路电压的关系时，如图所示，当闭合开关S后，发现L1发光，L2不发光，用电压表分别测L1和L2两端电压，发现电压表都有示数，则L2不发光的原因可能是? （）
A.?灯泡L2短路??????????????????B.?灯泡L2断路??????????????????C.?灯泡L2电阻太小??????????????????D.?灯泡L2电阻太大
11.如图所示，三只小灯泡串联，开关S完好，S闭合时三灯不亮，从电压表“+”、“﹣”接线柱引出两导线去检查，发现连a、b两端电压表无读数，连b、d两端电压表有读数，连c、d两端电压表无读数，则其可能原因是（　　）
?
A.?L1灯丝断了??????????????????B.?L2灯丝断了???????????????C.?L3灯丝断了??????????????????D.?L2、L3灯丝一定都断了
12.在如图所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则下列说法正确的是（?? ）
A.?灯L可能变亮???????????????????????????????????????????????????????B.?只可能电阻R断路
C.?电阻R可能断路、灯L可能短路????????????????????????????D.?电阻R可能短路、灯L可能断路
13.如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 （）
A.?L1灯丝断了??????????????????????B.?L2灯丝断了??????????????????????C.?电流表损坏??????????????????????D.?L2灯口处短路
二、填空题

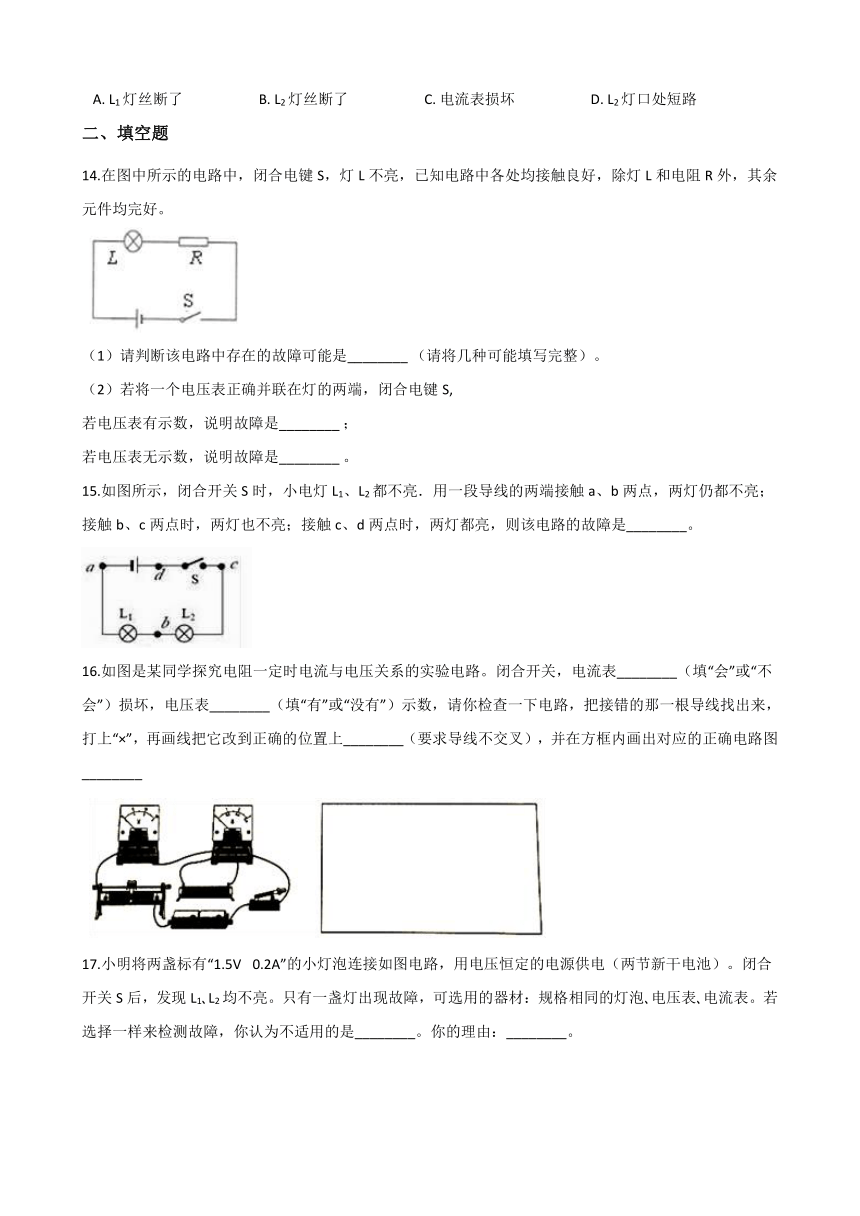

14.在图中所示的电路中，闭合电键S，灯L不亮，已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。
（1）请判断该电路中存在的故障可能是________?（请将几种可能填写完整）。
（2）若将一个电压表正确并联在灯的两端，闭合电键S,
若电压表有示数，说明故障是________?；
若电压表无示数，说明故障是________?。
15.如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮，则该电路的故障是________。
16.如图是某同学探究电阻一定时电流与电压关系的实验电路。闭合开关，电流表________（填“会”或“不会”）损坏，电压表________（填“有”或“没有”）示数，请你检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上________（要求导线不交叉），并在方框内画出对应的正确电路图________

17.小明将两盏标有“1.5V? 0.2A”的小灯泡连接如图电路，用电压恒定的电源供电（两节新干电池）。闭合开关S后，发现L1?L2均不亮。只有一盏灯出现故障，可选用的器材：规格相同的灯泡?电压表?电流表。若选择一样来检测故障，你认为不适用的是________。你的理由：________。
18.电视机的遥控器由两节干电池供电，其工作电压为________?V．电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有________而具有了吸引轻小物体的性质．
19.如图所示，电源电压为3V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：Uab=________V，Ubc=________V，Uac=3V．
20.在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯熄灭，一个电表的示数变大，另一个电表的示数变小．将R和L位置互换后再次闭合开关S，两个电表指针不动．若电路中只有一处故障，则这个故障是________（选填“R”或“L”）发生________（选填“短路”或“断路”）．
21.在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．________
22.在甲图中，R1=3R2 ， 要使R1与R2组成并联电路，应闭合开关________，断开开关________，此时R1与R2中通过的电流比I1：I2=________。在乙图中，闭合开关S，并将滑片向右移动，电压表示数将________（选填“变大”、“变小”或“不变”），如在移动滑片时， 的示数突然增大到接近电源电压值，而 的指针几乎不偏转，出现这一现象的原因可能是________。

23.如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U﹣I关系图线．由图可知，定值电阻R的阻值为________Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变________，当其两端电压为2V时阻值为________Ω．
24.小明用如图所示的电路“探究电流与电压的关系”，所用电源电压为4.5V，闭合开关S时，发现电压表无示数，但电流表有示数，电路故障可能是电阻R1________（选填“断路”或“短接”）。排除故障后，他移动滑动变阻器的滑片，发现当电压表示数是1.2V时，电流表示数是0.30A；继续移动滑片，使电压表示数从1.2V增加到2.4V，那么该过程中滑动变阻器R2连入电路的阻值减小了________Ω。
25.在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯熄灭，一个电表的示数变大，另一个电表的示数变小．将R和L位置互换后再次闭合开关S，两个电表指针都不偏转．若电路中只有一处故障，则这个故障是________(填“R”或“L”)发生________(填“短路”或“断路”)．
26.在图中所示的电路中，电源电压保持不变，闭合电键S后，正常情况下示数变大的电表有 V1、V2、A ________（选填“V1”、“V2”、“A”），当电键S断开或闭合时，发现电压表V1、V2的示数始终相同，故障发生在电阻R1、R2上，其他元件仍保持完好．
①电路中可能存在的故障是________．
②用一个完好的小灯替换电阻R2后，小灯________（选填“一定发光”或“可能发光”或“一定不发光”）
27.在如图所示的电路中，电源电压保持不变。已知电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。当电键S闭合时
①若电流表的指针发生偏转，电路中的故障是________。
②若电流表的指针不发生偏转，电路中的故障是________。
28.如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障。
①如果电压表示数为________；则可能存在的故障是________。
②如果电压表示数为________；则可能存在的故障是________。
29.如图所示的电路,闭合电键,两灯均发光.

①若在电路中添加一根导线,连接在a、b、c、d四点中的两点.为避免实验中电 源短路,导线不能连接________两点.
②若过了一会儿,两灯都熄灭了.已知电路中只有一处故障,且发生在 L1或 L2.
(a)经过思考,小华认为故障________是短路.(选填“一定”、“可能”或“一定 不”)
(b)在电路中添加一只完好的小灯L3,连接在a、b、c、d四点中的两点.当小灯L3连接的是________两点时,闭合电键S,观察到小灯 L3始终不发光,就能判断故障一定发生在L1上.
三、解答题
30.电工师傅要在院子里装千盏灯，灯泡与室内的灯泡完全相同，并且共用一个开关，他打算在闭合开关?时两灯同时正常发光，断开开关时两灯同时熄灭，?他要一位学徒电工进行操作，学徒电工把连接院子里的电灯的两根导线直接接到室内电灯开关的两个接线螺丝上。结果没有达到目的，请你在图甲中画出学徒电工安装的电路图，并说明当开关断开和闭合时两灯是否发光及亮度情况，然后在图乙中画出正确的电路图。
31.根据要求作图
（1）请在图1画出光线AO的折射光线和BC的入射光线．
（2）小明利用如图2所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根导线上打叉并改正．
（3）如图3所示，是小磁针的一端靠近条形磁体S极静止时的情景，请在图中的括号内标出小磁针的N、S极，并用箭头标出条形磁体外部磁感线的方向．
32.在图所示的电路中，电源电压保持U0不变。闭合开关S，电路正常工作，一段时间后，灯熄灭，若电路中只有电阻R或灯L中的一个出现断路故障，请根据相关信息写出电表的示数及相对应的故障。
33.两个小灯泡串联，闭合开关后发现两个小灯泡都不亮，小明猜测可能是其中一个灯泡的灯丝断了，请你自加一种实验器材，通过检测判断是那个灯泡出了问题，简要说明过程（至少2种方法）．
答案解析部分
一、单选题
1. C
【解析】解答：闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，说明电路中无电流，为断路状态；电压表示数接近电源电压，说明与电压表并联部分出现断路。
故答案为：C。

分析：分析电路结构，两个小灯泡是串联关系，结合电流表、电压表示数的变化，分析电路存在的故障即可。
2. D
【解析】解答：A.由题意可知，UAB=0V，由图示得，一定不是ab间断路，A不符合题意；
B.如果开关S断路，则UAC=0V，与题意不符，B不符合题意；
C.如果滑动变阻器R短路，则UBC=0V，与题意不符，C不符合题意；
D.当灯 L 短路或滑动变阻器 R 断路时，都会出现题目中所描述的现象，D符合题意。
故答案为：D

分析：分析电路结构，小灯泡和滑动变阻器是串联关系，结合电流表、电压表示数的变化，分析电路存在的故障即可。
3. C
【解析】解答：由电路图可知，灯泡L1、L2并联，电流表A1测通过灯泡L1的电流，电流表A2测干路的电流。在并联电路中，干路中的电流等于各支路电流之和。在正常情况下，干路和支路上的电流表的示数应不同，并且干路上的电流表的示数应大于支路上的电流表的示数；两电流表示数相等，说明另一支路中没有电流，即灯L2断路了.
故答案为：C.
分析：在并联电路中，用电器工作状态互不影响，一个灯泡断路，另一个灯泡正常工作；一个灯泡短路，整个电路短路，用电器都不能工作．
4. B
【解析】解答：A. 如果电源接线柱接触不良，整个电路断路，a、d间和b、d间的电压均为零。A不符合题意；
B. 如果灯泡灯丝断了或灯座接触不良，灯泡处断路，所以用电压表测得a、b两点间和b、c两点间的电压均为零；而a、d间和b、d间的电压都等于电源电压，均不为零。B符合题意；
C. 如果电流表接线柱接触不良，电流表处断路，b、c两点间的电压为电源电压。C不符合题意；
D. 如果开关的触片或接线柱接触不良，b、d间的电压为零。D不符合题意。
故答案为：B.
分析：当电压表测量断路时，电压表的示数是电源电压。
5. C
【解析】解答：由图知，两灯串联；有一只灯泡发光说明电路是连通的，即两灯不可能发生断路，排除B、D；电压表测量的是灯L1两端的电压，其示数为6V（即电源电压），说明灯L1不可能被短路，否则电压表示数为0，排除A；当灯L2 短路时，此时只有L1连入电路，加在L1两端的电压即为电源电压，C选项符合题意；
故答案为：C
分析：弄清电路图中电表测量的物理量在分析电路前，必须通过观察弄清各电表分别测量哪部分电路的电流或电压。
6. B
【解析】解答：解：当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串联接入电路，所分电压低于220V，所以L1正常；
当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光．
故选B．
分析：将“220V、40W”的电灯按表格中提供的接法接入电路，是把此灯串联接入电路．
若电灯恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；
若电灯比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；
若电灯不发光，说明开关闭合的那条支路有开路．
据此分析判断．
7. C
解析：由图可知当压力增大时，滑动变阻器接入电阻增大，则可得出电路中电流的变化及滑动变阻器两端的电压变化；由欧姆定律可得出压力最大时的电流及R'两端的电压．
A、当滑片受压力增大时，滑片下移，则滑动变阻器接入阻值增大，故A正确；
B、当压力最大时，滑动变阻器全部接入，则由欧姆定律得： ， 故B正确；
C、压力最大时，电路中电流为0.4A，则R两端的电压U'=IR=0.4A×5Ω=2V，故C错误；
D、因压力表并联在滑动变阻器两端，故压力表应测量R'两端的电压，故应为电压表，故D正确；
故选C
【点评】本题考查物理知识在生产生活中的应用，要求认真审题明确题目中装置的原理，再由物理规律求解．
8. C
解析：电流表示数为零，说明电路断路（极少情况下是电流太小)；电压表有较大示数，说明与之串联的部分是通路，与之并联的部分发生断路．
解答：
A 如果L短路，电压表测量电源电压示数增大；电路电阻减小，电流表示数增大．此选项不符合题意；
B 如果L短路，电路电阻减小，电流表示数增大；电压表测量电源电压示数增大．此选项不符合题意；
C 如果电阻R断路，电流表断路示数减小为零；电压表测量电源电压示数增大．此选项符合题意；
D 如果电阻R断路，电流表断路示数减小为零．此选项不符合题意．
故选C．
【点评】用电压表判断电路故障时，如果有示数，说明与电压表串联的元件是完好的；如果无示数，说明与电压表串联的元件有断路，或与电压表并联的元件短路．
9. B
【解析】解答：解：A、灯泡L1的灯丝断，如图，电压表能通过L2灯丝、导线接到电源上，有示数，不符合题意，故A错；
B、灯泡L2的灯丝断了，如图，电压表接不到电源上，无示数；电路中无电流，电流表无示数；
将两灯泡L1和L2的位置对调，再次闭合开关，电压表能通过灯丝L1、电流表、导线接到电源上，电压表有示数；电路中无电流，电流表无示数；故B正确，符合题意．
C、灯泡L1的灯丝短路，如图，此时L2有电流经过，电流表有示数，L2发光，电压表被短路，无示数，不符合题意，故C错；
D、灯泡L2的灯丝短路，如图，此时L1有电流经过，电流表有示数，L1发光，电压表测电源电压有示数，不符合题意，故D错；
故选B．
分析：从图可知，两灯串联，闭合开关，两只灯泡都不亮，结合电流表和电压表在电路中的作用进行分析：
前后两次电流表示数均为零，说明电路某处有断路，不能是短路（这样有一灯会亮）．
第一次电压表无示数，说明从ab到电源的正负极之间有断路；
将L1和L2两灯泡的位置对调后，电压表有示数，说明从ab到电源的正负极之间是通路．
10. C
解析：由电路图知，两只灯泡串联．当闭合开关S后，发现L1发光，L2不发光，故障不可能是断路，只能是短路或电流太小．
解答：
A、如果灯泡L2短路，L1发光，L2不发光；将电压表与L2并联时，电压表相当于与导线并联无示数．此选项不符合题意；
B、如果灯泡L2断路，两只灯泡都不能发光．此选项不符合题意；
C、在串联电路中用电器两端电压与其阻值成正比，如果灯泡L2电阻太小，则两端电压很小，所以不发光；将电压表与L2并联时，测量L2两端电压有示数．此选项符合题意；
D、在串联电路中用电器两端电压与其阻值成正比，如果灯泡L2电阻太大，则两端电压很大，L2会发光．此选项不符合题意．
故选C．
【点评】用电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数（接近电源电压)，此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的用电器断路．
11. B
【解析】解答：解：连a、b两端电压表无读数，说明电压表不能与电源相连，即可能L2或L3发生断路；
连b、d两端电压表有读数，说明电压表能与电源相连，即L1正常，L2或L3应存在断路；
连c、d两端电压表无读数，说明电压表不能与电源相连，因L1正常，则只能是L2发生断路；
由以上分析可知，应是L2的灯丝断了；
故选 B．
分析：在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．
12. C
【解析】解答：解：读图可知，灯泡与定值电阻串联，左边的电压表V测量的是串联电路两端的总电压（电源电压），右边的电压表V测量的是定值电阻R两端的电压．故由于左边的电压表V测量的是串联电路两端的总电压（电源电压），无论两灯发生什么故障，其示数不变；电路的故障存在以下四种可能性：
电灯L短路，电源电压都加在R两端，右边的电压表V的示数会变大，灯泡不发光；
电灯L断路，右边的电压表V无示数；
电阻R断路，右边的电压表通过灯丝、导线直接接在电源的两极上，测电源电压，故右边电压表示数变大；
电阻R短路，右边的电压表测一导线两端的电压，示数变小为0，此时灯两端的电压变大、灯L变亮．
A、据上面的分析可知，只有电阻R短路时，灯泡才会变亮，但此时两只电压表的示数分别是不变和变小，A不符合题意；
BCD、电阻R断路，左边的电压表示数不变，右边的电压表通过灯丝、导线直接接在电源的两极上，测电源电压，故右边电压表示数变大；灯L发生短路时，电源电压都加在R两端，右边的电压表V的示数会变大，因此，电阻R可能断路、灯L可能短路，都有可能，BD不符合题意、C符合题意；
故答案为：C．
分析：本题考查学生对电路故障的分析能力，属于电学的基本技能，难度较大。电路的故障存在两种可能性：用电器短路和用电器断路。可使用排除法，先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。
13. B
解析：开关闭合时，发现两灯均不亮，说明电路有开路．
电压表指针有明显的偏转，电压表的正负接线柱到电源正负极的连接是连通的；
电流表的指针几乎没有偏转，是因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小．据此判断．
解答：闭合开关S后，L1和L2两盏电灯都不亮，并且电流表指针几乎没有偏转，说明电流出现断路；又因为电压表测量L2两端电压，并且电压表指针有明显的偏转，说明电压表的正负接线柱到电源正负极的连接是连通的；故L2发生断路．
故选B．
【点评】在判断故障时，会根据电压表的示数的变化判断：若电压表有示数，说明电压表与电源能相通，电压表两接线柱之间有开路；若电压表无示数，说明电压表被短路或与电源不能相通．
二、填空题
14.L短路、L断路、R断路；L断路；? R断路、L短路
【解析】解答：
（1）根据电路图可知，灯泡与电阻串联，闭合电键S，灯L不亮，说明故障可能为L短路或L断路或R断路．
（2）当L断路时，电压表的正负接线柱与电源两极相连，故电压表有示数；
当L短路时，电压表测量导线两端电压，示数为零；当R断路时，电压表不能与电源两极相连，示数仍然为零．
分析：电流表、电压表在判断电路故障中的应用
15. c、d间出现了断路（或开关S接触不良）
【解析】解答：用导线接触a、b时，两灯仍都不亮，说明断路不会出现在a、b之间，应是电路的其他部分应存在断路；用导线接触b、c两点时，两灯也不亮，说明断路不会出现在b、c之间，应是电路的其他部分应存在断路；只有接触c、d时两灯都亮,说明接通c、d时电路导通,即c、d间出现了断路(或开关S接触不良)；
故答案为：c、d间出现了断路（或开关S接触不良）.
分析：根据电路的连接，当没有电流通过时，电流是断路.
16. 不会；有；；
【解析】解答：由图知，电流表与电阻并联，而电压表与电阻并联了，由于电压表电阻过大，闭合开关，电流表不会损坏，电压表有示数且等于电源电压。应将电流表与电阻串联，电压表与电阻并联，如图所示：
其电路图如图：
分析：探究电流和电压关系时，电流表、电阻和滑动变阻器等串联，电压表并联，当电压表串联在电路时，读数为电源电压，根据要求改接电路，并画出电路图。
17. 电流表；用电流表检测，这是一个串联电路，无论把电流表接在哪个位置，由于有一盏灯断路了，整个电路是没有电流的，电流表都是没有示数的，不清楚哪盏灯断路，也不适合把电流表替换其中一盏灯，这样有可能使另一盏灯电流过大，烧坏灯泡
【解析】解答：我认为不适用的是电流表。由题意可知，闭合开关S后，发现L1?L2均不亮，并且只有一盏灯出现故障，这说明故障的那盏灯不会出现短路现象，否则另一盏灯会亮；那就是断路，用规格相同的灯泡替换L1后，如果两灯都亮，这说明了是L1断路，如果两灯还是不亮，这说明了是L2断路，所以用规格相同的灯泡可以检测故障；用电压表检测，把电压表并联在L1两端，如果电压表有示数，这说明了是L1断路，如果电压表没有示数，这说明L1正常，L2断路，所以用电压表可以检测故障；用电流表检测，这是一个串联电路，无论把电流表接在哪个位置，由于有一盏灯断路了，整个电路是没有电流的，电流表都是没有示数的，不清楚哪盏灯断路，也不适合把电流表替换其中一盏灯，这样有可能使另一盏灯电流过大，烧坏灯泡，所以不适合用电流表检测。
分析：电流表串联在电路中，不容易检查电路故障。
18. 3；电荷
【解析】解答：解：一节干电池的电压是1.5V，所以2节干电池串联为3V．电视机工作时，由于电子运动到了屏幕上，而使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上．
故答案为：3，电荷．
分析：电视机遥控器的两节干电池是串联的，其工作电压等于两节电池的电压之和．带电体可以吸引轻小物体．
19. 3；0
【解析】解答：解：由题意可知，闭合开关后，小灯泡L1、L2都不亮，说明电路为断路，又因为电压表可测出L1断路的结论，所以当电压表并联在断路的部分时，此时测的是电源电压，即Uab=3V，当并联在L2两端时，电路断路，Ubc=0V，当并联在ac两点间时，测的仍为电源电压，Uac=3V．
故答案为：3；0．
分析：根据两灯不亮可判断为断路，再根据电压表可测出L1断路的结论，由此判断电压表连接的位置与读数．
20. L；断路
【解析】解答：解：如果灯L断路，电流表示数减小为零，电压表示数增大；将灯泡和电阻互换位置后，电流表仍无示数，电压表示数减小为零．故L发生断路；如果灯泡短路，电流表示数增大，电压表示数减小；将灯泡和电阻互换位置后，电流表指针偏转，电压表指针偏转．如果电阻R断路，电流表和电压表示数都为零．如果电阻R短路，电流表、电压表示数都增大．综上所述：故障为灯泡L断路．
故答案为：L；断路．
分析：由电路图知，灯泡和定值电阻串联在电路中，电压表测量灯泡两端电压，电流表测量通过电路的电流，将每个选项代入题目依次检验，然后确定符合题意的选项．
21. 若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路
【解析】解答：解：①若闭合开关前，电压表有示数，说明电压表通过R1与电源的两极连通，此时电压表的示数为电源电压U；闭合开关后，电压表指针的位置不变，即电压表仍然测电源电压，则故障可能是R1短路了（R1不分压），也可能是R2断路（此时电压表串联在电路中测电源电压）．②若闭合开关前，电压表无示数，说明电压表与电源的两极不相连，则故障为R1断路；
闭合开关后，电压表指针的位置不变，即电压表仍然无示数，也说明是R1断路．
故答案为：若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路；
分析：从两个方面分析：①若电压表有示数说明闭合开关前后，电压表与电源的两端相连，据此定出故障所在；②若电压表无示数说明闭合开关前后，电压表与电源的两端不相连，据此确定出故障所在．
22. S1、S3；S2；1：3；变小；电阻R断路
【解析】解答：解：（1）由图甲电路图可知，当S1、S3闭合，S2断开时，R1与R2并列连接即为并联；因并联电路中各支路两端的电压相等，所以，由I= 可知，R1与R2中通过的电流比：= = = = ；（2）在图乙可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，将滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，
由U=可知，R两端的电压变小，即电压表的示数变小；
电压表的示数突然增大到接近电源电压值，电流表指针几乎不偏转，说明电压表并联部分断路，即可能是电阻R断路。
故答案为：S1、S3；S2；1：3；变小；电阻R断路。
分析：（1）把几个用电器首首相接，尾尾相接，再连入电路，即为并联，据此开关的闭合、断开；根据并联电路的电流特点和欧姆定律求出R1与R2中通过的电流比；（2）在乙图中，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化；电压表的示数突然增大到接近电源电压值，说明电压表与电源之间是通路，电流表指针几乎不偏转说明电路断路，即电压表并联部分断路。
本题考查了电路的连接方式判断和并联电路的特点、欧姆定律的应用、电路的动态分析以及电路故障的判断，是一道电学的综合题，是一道好题。
23.5；大；4
【解析】解答：解：（1）由图象可知：当定值电阻R两端的电压U=2V，对应的电流IR=0.4A，由I= 得：R= = =5Ω；（2）由U﹣I图象可知，随电压U的增大，通过灯泡的电流I增大，但△U＞△I，∵I= ，∴随着电压的升高，L的阻值逐渐变大；当灯泡两端的电压U=2V，对应的电流IL=0.5A，由I= 得：RL= = =4Ω． 故答案为：5；大；4．
分析：（1）根据图象读出对应的电流，由欧姆定律求出电阻R；（2）判断灯泡电阻由图可知灯泡电流随电压变化的关系，然后由欧姆定律判断灯泡电阻随灯泡电压如何变化．
24. 短接；7.5
【解析】解答：如图所示电路串联，电压表测定值电阻R1两端电压，电流表测电路电流，闭合开关S时，发现电流表有示数，说明电路中有电流通过，故障不可能为断路；电压表无示数，说明电压表测量部分短路，即电阻R1被短接。当电压表示数是1.2V时，电流表示数是0.30A时，由 可得定值电阻R1阻值
根据串联分压可得此时滑动变阻器R2两端电压
则由 可得此时滑动变阻器接入阻值
继续移动滑片，使电压表示数从1.2V增加到2.4V，则定值电阻R1两端电压为2.4V，此时电路电流为
根据串联分压可得此时滑动变阻器R2两端电压
则由 可得此时滑动变阻器接入阻值
则该过程中滑动变阻器R2连入电路的阻值减小了

分析：串联电路中电压表无示数，电流表有示数，电压表测量的位置短路；根据电压和电流的比值计算电阻，根据电压和在的比值计算电流，利用串联电路电压规律，计算分压，利用电压和电流的比值计算电阻的大小。
25. L；断路
【解析】解答：解：如果灯L断路，电流表示数减小为零，电压表示数增大；将灯泡和电阻互换位置后，电流表仍无示数，电压表示数减小为零．故L发生断路；如果灯泡短路，电流表示数增大，电压表示数减小；将灯泡和电阻互换位置后，电流表指针偏转，电压表指针偏转．如果电阻R断路，电流表和电压表示数都为零．如果电阻R短路，电流表、电压表示数都增大．综上所述：故障为灯泡L断路．
故答案为：L；断路．
分析：先分析灯L断路、短路时及将灯泡和电阻互换位置后电流表和电压表的变化情况；分析电阻断路、短路时及将灯泡和电阻互换位置后电流表和电压表的变化情况；最后根据题目中电流表、电压表的示数变化判断电路。
26. V1、V2、A；R2断路（或R1短路或R2断路且R1短路）；一定发光
【解析】解答：分析电路图知，开关闭合前，两电压表和电流表均无示数，开关闭合后，两电阻串联，电压表V2测量电源电压，V1测R2两端的电压，示数均增大；①当电键S断开或闭合时，发现电压表V1、V2的示数始终相同，说明原来R2两端的电压等于电源电压，则原来与电压表并联的R2断路，或R1短路或R2断路且R1短路；②若是R2断路造成，若用完好的灯泡替换R2 ， 便排除了断路问题，灯泡便会发光；
若电路故障为R1短路，用灯泡代替后，小灯泡能够发光；
若电路故障为R2断路且R1短路造成，用灯泡代替后，电路中只有灯泡一个用电器，小灯泡能够发光；
若只有电压表示数变大，则R2断路，用小灯泡代替R2后，小灯泡能够发光；
由上分析知，用一个完好的小灯替换R2后，小灯一定发光．
故答案为：V1、V2、A；①R2断路（或R1短路或R2断路且R1短路）；②一定发光．
分析：首先分析电路连接类型及电流表与电压表所测量的物理量，根据开关闭合前后情况分析电表示数；
①电路故障有两种情况：短路或断路．电流表示数变大，说明电路电阻减小，所以是某一电阻短路，根据电压表的变化判断短路之处；
电流表示数减小为零，说明电路断路，若电压表示数不为零，则与电压表并联的电路断路；
②根据电压表所测电路的变化及电压表的示数大小关系得出结论．
27. R1断路；R2断路
【解析】解答：由题知,电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。①当电键S闭合时,R1短路,只有R2连入电路中,电流表的指针发生偏转,电路中有电流,即电路是通路,说明R2是完好的,所以电路中的故障是R1断路；②S闭合时,R1短路,电流表的指针不发生偏转,电路中无电流,电路出现断路,即R2断路了。
故答案为：R1断路；R2断路.
分析：电路的故障一般是断路和短路，由题知，故障只发生在电阻R1或R2上，再从开关闭合后电流表示数的有无，分析判断电路中故障的可能性.
28. 0；R1断路或R1、R2均断路或R1断路、R2短路；U；R2断路或R2断路、R1短路
【解析】解答：如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路。
故答案为：(1). 0(2). R1断路或R1、R2均断路或R1断路、R2短路??? (3). U??? (4). R2断路或R2断路、R1短路
分析：：①若电压表有示数说明闭合开关前后，电压表与电源的两端相连；②若电压表无示数说明闭合开关前后，电压表与电源的两端不相连.
29. ac；一定不；bc或dc
【解析】解答：①电源短路是指不经过用电器，用导线直接将电源的两极进行连接的电路，因此，读图可以知道，为避免实验中电源短路，导线不能连接ac两点。
②(a)L1和L2串联，闭合开关，电路正常工作，L1和L2都发光，说明电路正常；经过一段时间，两灯都熄灭，若电路中只有一处故障，且只发生在灯L1和L2上，则L1灯断路或L2断路，一定不是短路。
(b)在电路中添加一只完好的小灯L3 ， 连接在a、b、c、d四点中的两点，当小灯L3连接的是bc或dc两点时，闭合电键S，观察到小灯L3始终不发光，就能判断故障一定发生在L1上。因此，本题正确答案是：①ac；②(a)一定不；(b)bc或dc.
分析：①不经过用电器，用导线直接将电源的两极进行连接的电路会造成电源短路，此时会损坏电源；
②两灯串联在电路中，电流只有一条路径，若一只灯泡发生短路，则电路中无电流通过，两灯都不会亮； 添加一只完好的小灯L3 ， 当小灯L3连接的是bc或dc两点时，小灯L3始终不发光，则故障一定发生在L1上。
三、解答题
30.
解：
解析：家庭电路开关只控制火线，所以将电灯接在开关两端时，灯泡是不会发光的；应该将两盏灯与室内电灯并联，都接火线和零线上，知道家庭电路的电源是火线和零线，会按要求用元件符号画出正确的电路图。
31. 解：（1）延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变．如图所示：
（2）要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，如图所示：
（3）根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的左上端是N极，右下端是S极．
因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向右的．如图所示：
解析：（1）在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
（2）要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
（3）根据小磁针的N、S极指向，利用磁极间的作用规律可以确定磁体的N、S极，进而可以确定磁感线的方向．
32. 解：灯熄灭说明没有电流经过灯，若电流表示数为0，电压表示数为U0 ， 则灯L断路；若电流表示数为0，电压表示数为0，则电阻R断路。
解析：在串联电路中若出现断路，电流表无示数，电压表测量的位置示数接近电源电压，若电压表测量的其它位置断路，电压表和电流表均无示数。
33.答：（1）增加一个电压表，在原电路中，将电压表并联在其中一个灯的两端，若电压表有示数，则电压表与电源连通，说明另外一个灯丝是完好的，则与电压表并联的这个灯断丝了；若无示数，则另外一个灯丝断了；（2）增加一个灯泡A，将A与其中一灯并联，若A灯与原来的另外一个灯都亮，说明与A并联的这个灯丝是断的；若不亮，则原题中给出的另外一个灯丝断了；（其它答案合理即可）
解析：可通过增加电压表或灯的方法根据电压表有无示数或灯的发光情况来确定那个灯泡出了问题．

展开更多......

收起↑
