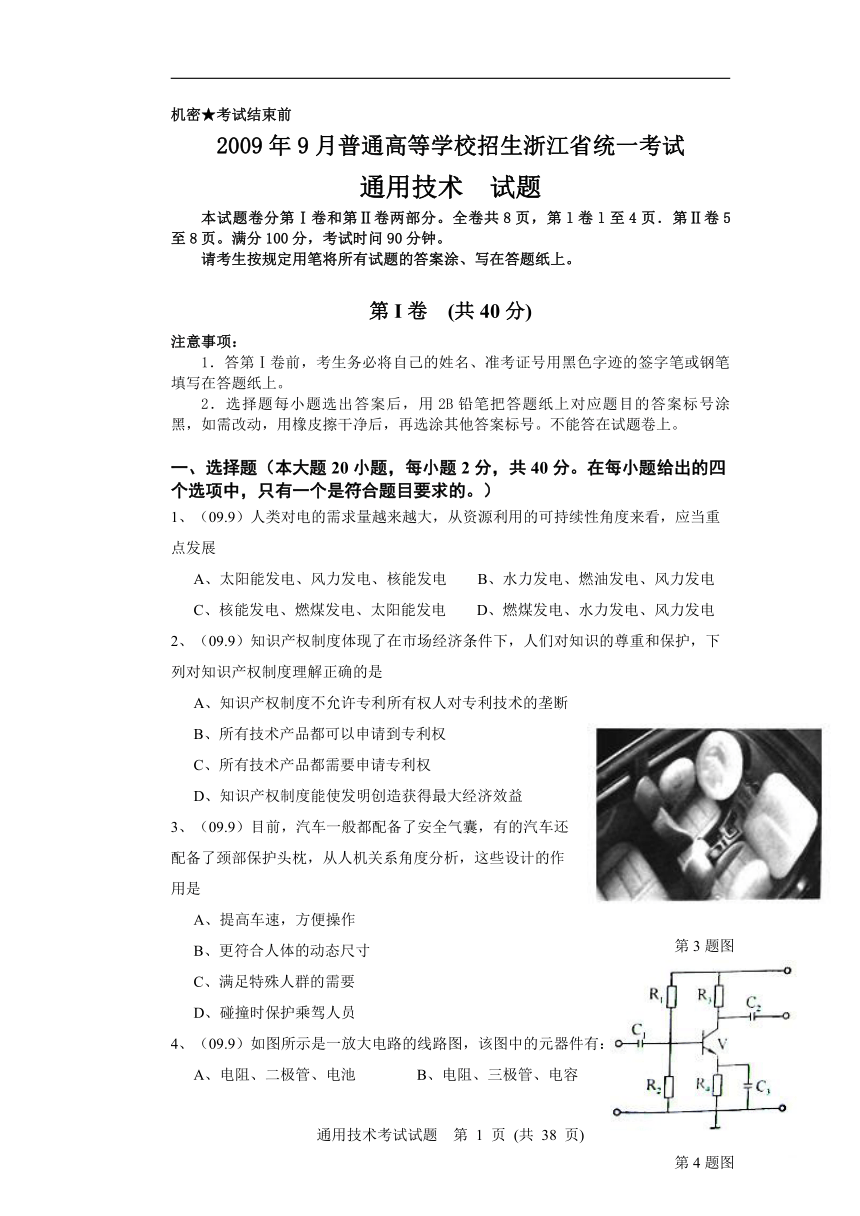

机密★考试结束前
2009年9月普通高等学校招生浙江省统一考试
通用技术 试题
本试题卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共8页，第l卷l至4页．第Ⅱ卷5至8页。满分100分，考试时问90分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第I卷 (共40分)
注意事项：
1．答第Ⅰ卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2．选择题每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的。）
1、（09.9）人类对电的需求量越来越大，从资源利用的可持续性角度来看，应当重点发展
A、太阳能发电、风力发电、核能发电 B、水力发电、燃油发电、风力发电
C、核能发电、燃煤发电、太阳能发电 D、燃煤发电、水力发电、风力发电
2、（09.9）知识产权制度体现了在市场经济条件下，人们对知识的尊重和保护，下列对知识产权制度理解正确的是
A、知识产权制度不允许专利所有权人对专利技术的垄断
B、所有技术产品都可以申请到专利权
C、所有技术产品都需要申请专利权
D、知识产权制度能使发明创造获得最大经济效益
3、（09.9）目前，汽车一般都配备了安全气囊，有的汽车还配备了颈部保护头枕，从人机关系角度分析，这些设计的作用是
A、提高车速，方便操作
B、更符合人体的动态尺寸
C、满足特殊人群的需要
D、碰撞时保护乘驾人员
4、（09.9）如图所示是一放大电路的线路图，该图中的元器件有：
A、电阻、二极管、电池 B、电阻、三极管、电容
C、开关、三极管、电阻 D、电容、电阻、二极管

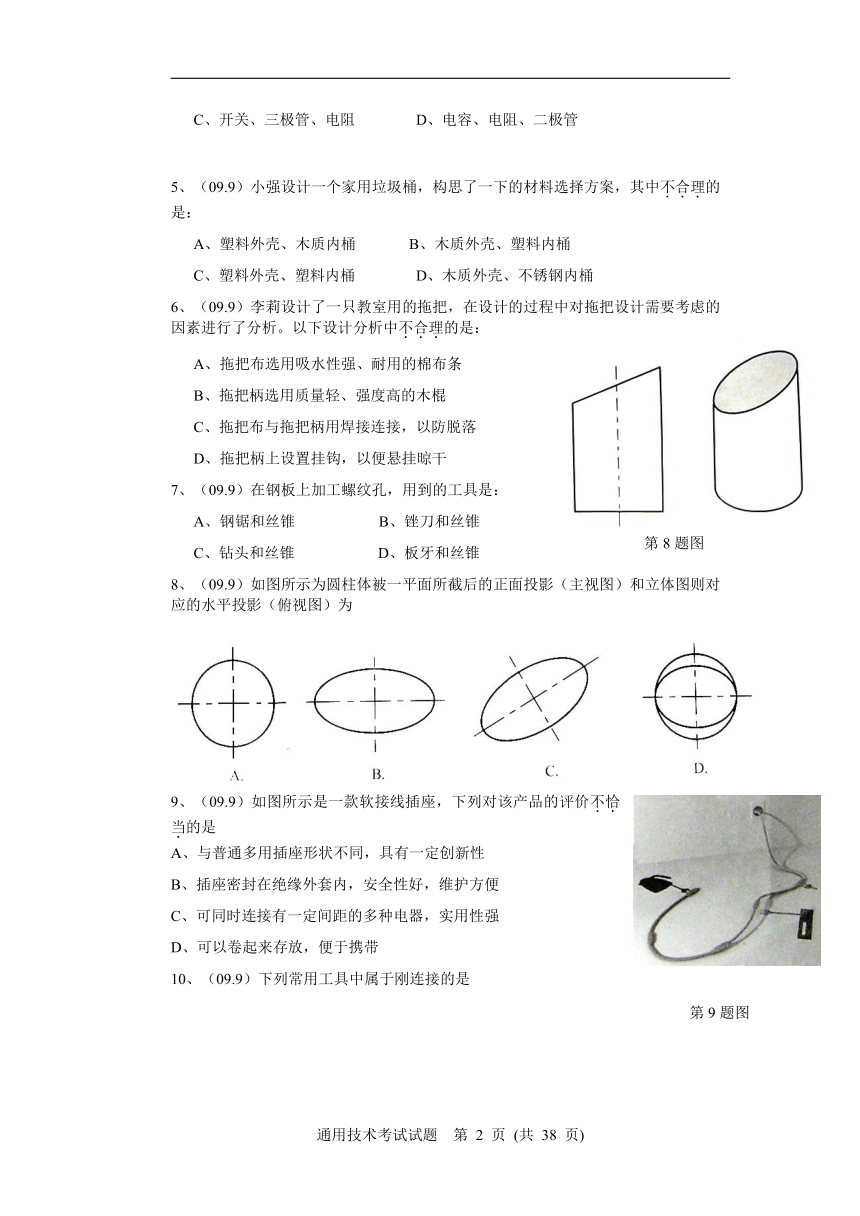

5、（09.9）小强设计一个家用垃圾桶，构思了一下的材料选择方案，其中不合理的是：
A、塑料外壳、木质内桶 B、木质外壳、塑料内桶
C、塑料外壳、塑料内桶 D、木质外壳、不锈钢内桶
6、（09.9）李莉设计了一只教室用的拖把，在设计的过程中对拖把设计需要考虑的因素进行了分析。以下设计分析中不合理的是：
A、拖把布选用吸水性强、耐用的棉布条
B、拖把柄选用质量轻、强度高的木棍
C、拖把布与拖把柄用焊接连接，以防脱落
D、拖把柄上设置挂钩，以便悬挂晾干
7、（09.9）在钢板上加工螺纹孔，用到的工具是：
A、钢锯和丝锥 B、锉刀和丝锥
C、钻头和丝锥 D、板牙和丝锥
8、（09.9）如图所示为圆柱体被一平面所截后的正面投影（主视图）和立体图则对应的水平投影（俯视图）为
9、（09.9）如图所示是一款软接线插座，下列对该产品的评价不恰当的是
A、与普通多用插座形状不同，具有一定创新性
B、插座密封在绝缘外套内，安全性好，维护方便
C、可同时连接有一定间距的多种电器，实用性强
D、可以卷起来存放，便于携带

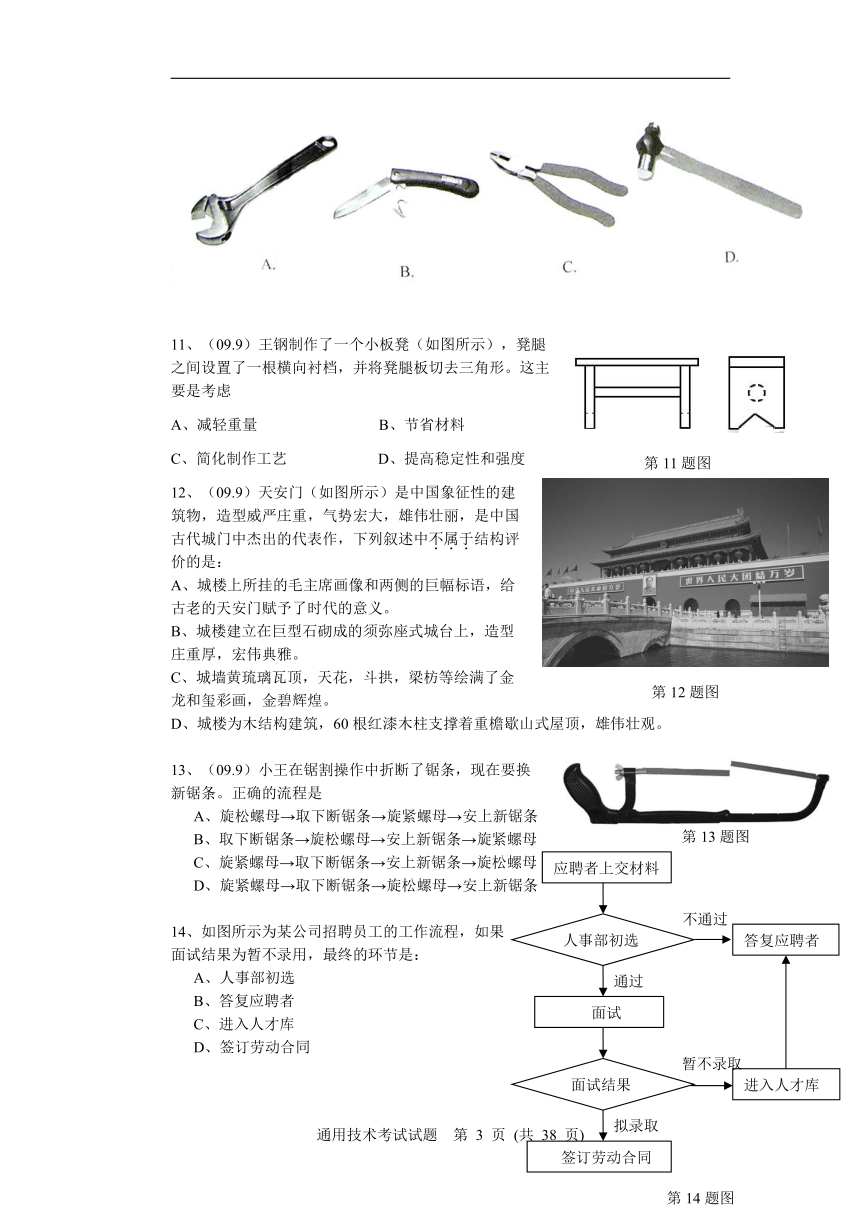

10、（09.9）下列常用工具中属于刚连接的是
11、（09.9）王钢制作了一个小板凳（如图所示），凳腿之间设置了一根横向衬档，并将凳腿板切去三角形。这主要是考虑
A、减轻重量 B、节省材料
C、简化制作工艺 D、提高稳定性和强度
12、（09.9）天安门（如图所示）是中国象征性的建筑物，造型威严庄重，气势宏大，雄伟壮丽，是中国古代城门中杰出的代表作，下列叙述中不属于结构评价的是：
A、城楼上所挂的毛主席画像和两侧的巨幅标语，给古老的天安门赋予了时代的意义。
B、城楼建立在巨型石砌成的须弥座式城台上，造型庄重厚，宏伟典雅。
C、城墙黄琉璃瓦顶，天花，斗拱，梁枋等绘满了金龙和玺彩画，金碧辉煌。
D、城楼为木结构建筑，60根红漆木柱支撑着重檐歇山式屋顶，雄伟壮观。
13、（09.9）小王在锯割操作中折断了锯条，现在要换新锯条。正确的流程是
A、旋松螺母→取下断锯条→旋紧螺母→安上新锯条
B、取下断锯条→旋松螺母→安上新锯条→旋紧螺母
C、旋紧螺母→取下断锯条→安上新锯条→旋松螺母
D、旋紧螺母→取下断锯条→旋松螺母→安上新锯条
14、如图所示为某公司招聘员工的工作流程，如果
面试结果为暂不录用，最终的环节是：
A、人事部初选
B、答复应聘者
C、进入人才库
D、签订劳动合同

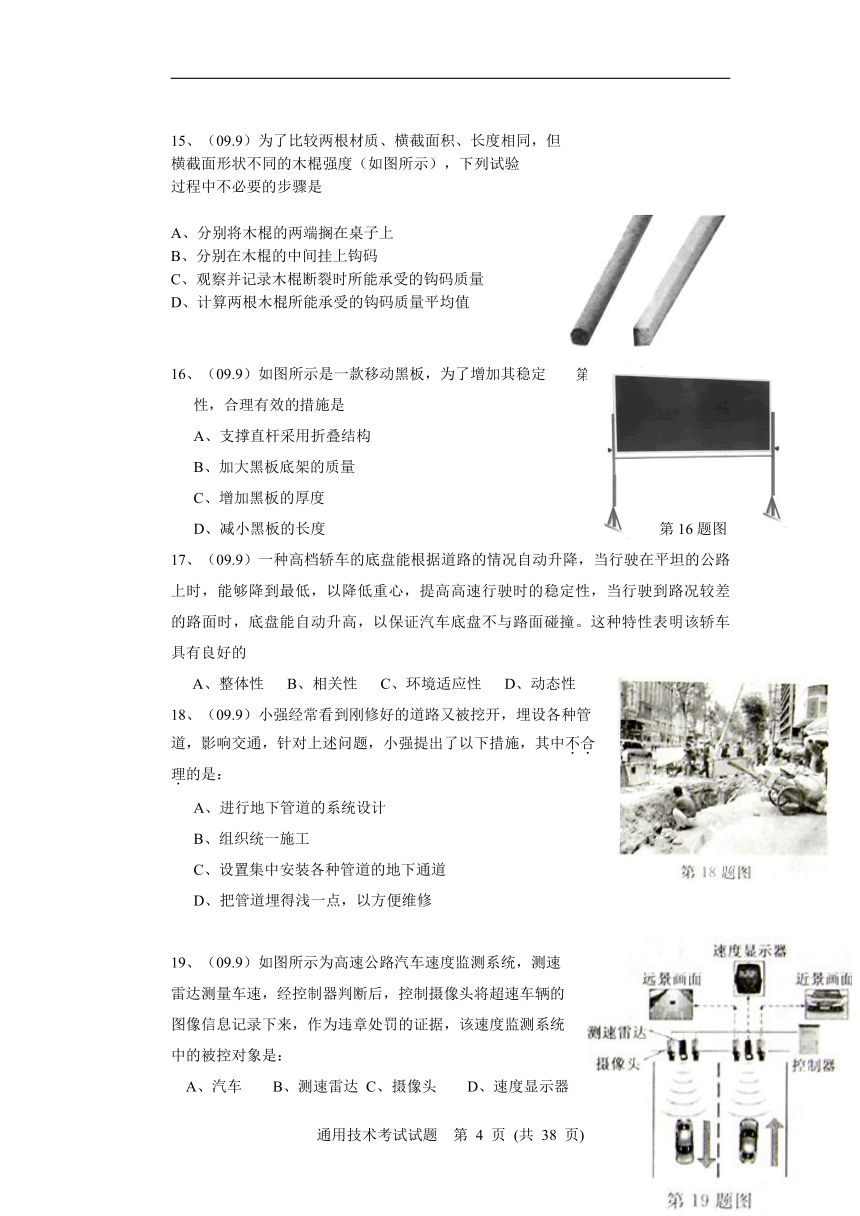

15、（09.9）为了比较两根材质、横截面积、长度相同，但
横截面形状不同的木棍强度（如图所示），下列试验
过程中不必要的步骤是
A、分别将木棍的两端搁在桌子上
B、分别在木棍的中间挂上钩码
C、观察并记录木棍断裂时所能承受的钩码质量
D、计算两根木棍所能承受的钩码质量平均值
16、（09.9）如图所示是一款移动黑板，为了增加其稳定性，合理有效的措施是
A、支撑直杆采用折叠结构
B、加大黑板底架的质量
C、增加黑板的厚度
D、减小黑板的长度
17、（09.9）一种高档轿车的底盘能根据道路的情况自动升降，当行驶在平坦的公路上时，能够降到最低，以降低重心，提高高速行驶时的稳定性，当行驶到路况较差的路面时，底盘能自动升高，以保证汽车底盘不与路面碰撞。这种特性表明该轿车具有良好的
A、整体性 B、相关性 C、环境适应性 D、动态性
18、（09.9）小强经常看到刚修好的道路又被挖开，埋设各种管道，影响交通，针对上述问题，小强提出了以下措施，其中不合理的是：
A、进行地下管道的系统设计
B、组织统一施工
C、设置集中安装各种管道的地下通道
D、把管道埋得浅一点，以方便维修
19、（09.9）如图所示为高速公路汽车速度监测系统，测速雷达测量车速，经控制器判断后，控制摄像头将超速车辆的图像信息记录下来，作为违章处罚的证据，该速度监测系统中的被控对象是：
A、汽车 B、测速雷达 C、摄像头 D、速度显示器

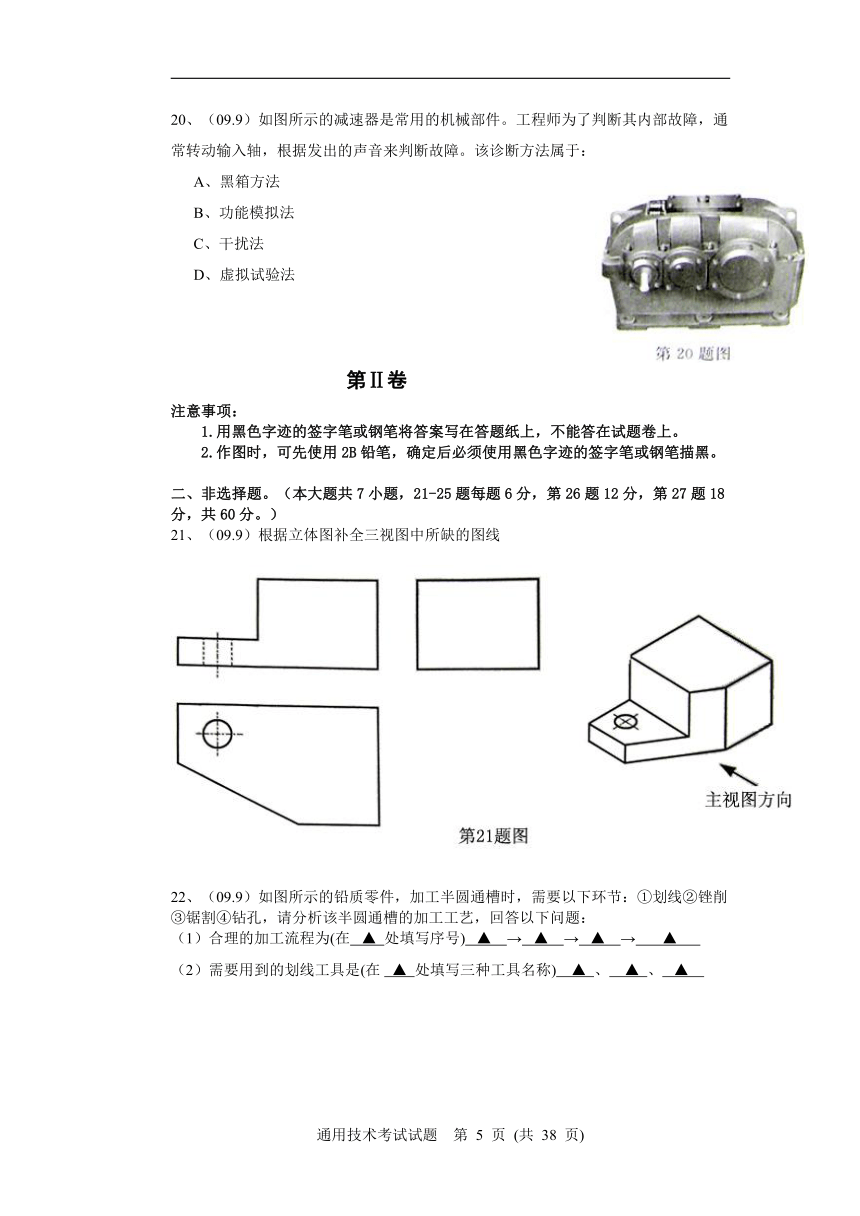

20、（09.9）如图所示的减速器是常用的机械部件。工程师为了判断其内部故障，通常转动输入轴，根据发出的声音来判断故障。该诊断方法属于：
A、黑箱方法
B、功能模拟法
C、干扰法
D、虚拟试验法
第Ⅱ卷
注意事项：
1.用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
2.作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
二、非选择题。（本大题共7小题，21-25题每题6分，第26题12分，第27题18分，共60分。）
21、（09.9）根据立体图补全三视图中所缺的图线
22、（09.9）如图所示的铅质零件，加工半圆通槽时，需要以下环节：①划线②锉削③锯割④钻孔，请分析该半圆通槽的加工工艺，回答以下问题：
（1）合理的加工流程为(在 ▲ 处填写序号) ▲ → ▲ → ▲ → ▲
（2）需要用到的划线工具是(在 ▲ 处填写三种工具名称) ▲ 、 ▲ 、 ▲
23、（09.9）某城市为了提升其形象，将公交车站牌与其它影音设备结合，组成智能化公交车站信息装置，如图所示，该装置中采取了以下优化措施：①配备液晶电视；②配备公交车位置和到站时间的动态显示装置；③采用36伏安全电压；④减小站牌尺寸；⑤站牌上设置相应的盲文；⑥配备语音播报装置；⑦安装太阳能电池；⑧外壳采用圆角设计。请对公交车站信息装置的优化措施进行分析，回答以下问题（在 ▲ 处填写合适措施的编号）：
（1）以安全为目标的优化措施是： ▲ 、 ▲ 。
（2）以提高信息交互效率为优化措施是： ▲ 、 ▲ 、 ▲ 、 ▲ 。
24、（09.9）如图所示的无线耳机设计新颖，价格低廉，采用标准通讯频率，可与各种手机配套，该产品采用环保材料，质感柔软，造型与耳朵相适应，不易滑落，使用标准规格的钮扣电池，除耳机功能外，还可以帮助学生矫正坐姿，保护眼睛，当头低下超过标准距离，即发出报警声，在 ▲ 处填写相应的内容。
（1） ▲ 体现了人机关系的舒适目标
（2） ▲ 体现了设计的实用原则
（3） ▲ 体现了设计的技术规范原则
25、如图所示为磁悬浮地球仪及控制系统原理图，控制器发出的交流电信号，通过电感线圈产生交变磁场，使地球仪产生感生电流，由于线圈产生的磁场和地球感生电流的磁场是相斥的，从而产生电磁悬浮力，将地球仪悬浮起来。位置传感器检测地球仪位置，并将检测到的信号发送给控制器与设定信号进行比较，控制器根据比较偏差值调整交流电信号。
（1）根据控制系统原理图及其描述，在控制系统方框图中 处填写与磁悬浮地球仪控制系统原理图中相对应的内容。
（2）地面振动、风力等都会引起地球仪位置发生变化，这些因素在控制系统中称为 。
26、（09.9）图示为某公司简易不锈钢晒衣架广告，两个人挂在衣架上以示其牢固，若要求晒衣架每面能承重40kg，请你设计一个简易试验方案，检验该晒衣架的强度和稳定性。
（1）分别用示意图表示试验方法，必要时用文字说明。（给定待测晒衣架1个，10kg铁砣若干，坚固绳索若干）
（2）如果该晒衣架强度不够，可能损坏的部位有哪些？
（3）如果该晒衣架稳定性不够，请提出改进措施。
27、（09.9）小刚发现放在教室地上的排球、篮球、足球会到滚，于是决定设计一个简易托架，他在网上搜集到一款简易餐盘作为参考（如图所示），并提出如下设计要求：A、至少能存放排球、篮球、足球各2只，其直径分别为：210mm,246mm,221mm；B、存取方便，球不能滚出来；C、可折叠，占地少；D、有新的创意，不要与参考作品雷同。请你以此简易餐盘架为灵感，根据上述要求完成以下设计任务：
（1）画出设计草图，必要时用文字说明（2）在草图中标注主要尺寸（3）指出你所采用的材料，并说明折叠结构的连接方式（4）说明你的设计方案中有创意的两个主要特色。
2009年9月普通高等学校招生浙江省统一考试参考答案
选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D B A C C A B D
题号 11 12 13 14 15 16 17 18 19 20
答案 D A B B D B C D C A
非选择题
21题评分标准
主视图，总分1分
线型正确，位置基本正确 1分 ②线型位置正确，多画线 0分 ③位置正确，线型错误 0分 ④线型正确，位置偏离严重 0分
俯视图，总分1
线型正确，位置基本正确 1分 ②线型，位置都正确，多画线0分 ③位置正确，线型错误 0分 ④线型正确，位置偏离严重 0分
左视图，总分4分
孔 总分1分
位置基本正确，两虚+一中心线 1分、 位置基本正确，两虚 1分
位置基本正确，两虚 1分、 位置基本正确，一中心线 0分
位置错误 0分
其余三条实线，各一分，总3分、线型，位置基本正确，各1分
线型错误，位置正确，该线不得分、3条线位置正确，都是虚线扣1分
22、（1）①④③② （2）直尺、角尺、划针、划规、样冲
23、（1）③⑧ （2）①②⑤⑥
24、（1）采用环保材料，质感柔软，造型与耳朵相适应，不易滑落
（2）可与各种手机配套，还可以帮助学生矫正坐姿，保护眼睛
（3）采用标准通讯频率，使用标准规格的钮扣电池
25、（1）①设定信号 ②电磁线圈 ③地球仪 ④地球仪位置 ⑤位置传感器
（2）干扰
26、（1）晒衣服两边悬挂铁砣，逐渐增加道不小于40KG，观察是否损坏：晒衣服一边悬挂铁砣，逐渐增加到不小于40KG，观察晒衣架是否翻到；
（2）支柱的连接处，两支柱的交叉连接处，两支柱下方的拉紧索；
（3）将两支柱的交叉连接点向上移，使重心落在支撑范围内。
27、（1）画出符合基本要求的图形，清楚表达细节，具有立体感。
（2）合理标注外形尺寸，连接点尺寸。
（3）指出材料，说明折叠结构的连接方式。
（4）两个主要特色。
机密★考试结束前
2010年3月普通高等学校招生浙江省统一考试
通用技术 试题
本试题卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共8页，第l卷l至4页．第Ⅱ卷5至8页。满分100分，考试时问90分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上
第I卷（共40分）
注意事项：
1.答第Ⅰ卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1、低碳经济是指在可持续发展理念指导下，通过技术创新、制度创新、产业转型、新能源开发等多种手段，尽可能地减少煤炭、石油等高碳能源消耗，减少温室气体排放，达到经济社会发展 与生态环境保护双赢的一种经济发展形态。下列关于"低碳经济"的说法不正确的是
A.减少了温室气体的排放，保护了人类的生存环境
B.加快了新能源的开发，促进了社会生产方式的转变
C.在发展经济的同时，使人与自然和谐发展
D.展现了技术的美好未来，使人们不再担忧技术的负面作用
2、如图所示是一款为上海世博会设计的机器人，它除了供游客查询信息外，还能为游客演奏音乐、表演中国功夫等。该机器人的使用主要是为了
A.实现人机关系的信息交互
B.实现人机关系的安全目标
C.满足特殊人群的需要
D.实现人机关系的健康目标
3、如图所示为一款带手把的碗。手把的设计主要体现了设计的
A.经济原则
B.美观原则
C.实用原则
D.技术规范原则
4、如图所示为一款可以在沙发上使用的笔记本电脑桌，设计该电脑桌时不需要考虑的因素是
A.沙发的宽度 B.人体的宽度
C.笔记本电脑的尺寸 D.沙发的高度
5、张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼
B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压
C.用台虎钳夹紧零件，锉削锯割面，推锉时左手施压由大变小，右手施压由小变大
D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔
6、周文用麻花钻加工了一个孔，该孔剖开后的形状应该是
7、如图所示为电子喇叭电路图，在该电路图中出现的电子元件符号除了电池、喇叭、开关外，还有
A三极管、电阻、电容 B.电阻、二极管、三极管
C.电容、变压器、电阻 D.变压器、三极管、电容
8、如图所示为某零件的轴测图，其正确的俯视图是
9、进行产品评价必须制订相应的标准，由于产品设计的内容和目标不同，评价的标准也就不同，应该有所侧重。如图所示为某学校食堂的餐具架，周文为了对该餐具架进行评价，制订了下列评价标准，其中合理的是
A.餐具卫生、存取方便、易清洗气
B.舒适、外形美观、市场前景
C.结构稳定、道德、可持续发展
D.技术规范、结构牢固、性价比
10、为了检测摇椅的摇摆范围，下列试验方案中（图中箭头表示施加力的方向和作用点）合理的是
11、如图所示的欹（qi）器，是我国古代劳动人民在生产实践中发明的一种灌溉用具。在未装水时罐子略向前顷，装入少量水后，罐子就竖起来，而一旦装满水时，罐子就会一下子倾覆过来，把水倒净，然后又自动复原，等待再次装水。关于欹器的工作原理，下列说法中不正确的是
A.支撑轴不在罐子对称面上，未装水时罐子略向前倾
B.装入少量水后，重心降低，罐子就会竖起来
C.装满水后，重心升高，成不稳定结构，罐子就会倾覆
D.罐子的稳定性只与重心的高低有关，与支撑轴的连接方式无关
12、下列结构的连接中，没有铰连接的是
13、下列结构中，属于壳体结构的是
14、李明在制作小铁锤过程中需要加工一个螺纹孔（如图所示），其正确的工艺流程是
A.划线→冲眼→钻孔→攻丝→孔口倒角
B.划线→冲眼→攻丝→钻孔→孔口倒角
C.划线→冲眼→钻孔→孔口倒角→攻丝
D.划线→冲眼→孔口倒角→钻孔→攻丝
15、一位学生发现家中灯泡不亮，于是对线路进行检修。由于没有切断电源，导致触电。根据这个案例，下列说法中错误的是
A.人切断电源和检修线路是流程中的两个环节
B.减少切断电源环节，优化了流程的工期
C.切断电源和线路检修的先后顺序是流程的时序
D.本案例中流程的时序是不可颠倒的
16、2009年6月27日上海市一幢在建13层楼房整体倒覆（如图所示），调查组专家应用科学方法对水泥和钢筋等关键材料作了定量分析。这体现了系统分析的
A.整体性原则
B.综合性原则
C.科学性原则
D.相关性原则
17、舟山跨海大桥于2009年12月25日正式通车，大桥建成后，使舟山更紧密地融入长三角经济圈。大桥设计要求最大能抗17级超强台风，最大通航等级为5万吨级，使用年限为100年。在大桥施工时为了保证质量、缩短工期、降低成本，需要对工程进行优化。下列属于影响系统优化的因素是
A.抗台风等级 B.最大通航等级
C.工程项目的管理水平 D.使用年限
18、如图所示为一款双缸洗衣机。洗衣时，将定时器旋钮旋转到设定时间位置，洗衣机在定时器控制下开始工作，直到定时器回到零位，洗衣机才停止工作。该过程的控制属于
A.手动控制、开环控制
B.自动控制、开环控制
C.自动控制、闭环控制
D.手动控制、闭环控制
19、如图所示为某校学生设计制作的自动取汤机，能保持汤的温度在一定范围内。按一下取汤按钮，就自动落下一只碗，并放出一定量的汤在碗中。在该自动取汤机的温度控制系统中，不需要的器件是
A.温度传感器
B.加热器
C.温度控制器
D.定时器
20、如图所示为中科院研发的一款智能机器人，能模仿人唱歌、跳舞等。这种用机器人模仿人的功能和行为的方法属于
A.黑箱方法
B.移植方法
C.虚拟方法
D.功能模拟方法
第Ⅱ卷（共60分）
注意事项：
1.用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
2.作图时，可先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
二、非选择题（本大题共7小题，第21-25题每题6分，第26题12分，第27题18分，共60分）
21、根据轴测图，补全三视图中缺少的图线。
22、如图所示的零件，在圆钢上加工方头和孔时需要以下环节：
①划线；②锉削；③钻孔；④锯割。
请分析方头和孔的加工工艺，回答以下问题。
（1）补充完整加工流程（在“ ▲ ”处填写序号）
划线→ ▲ → ▲ → ▲ → ▲ 。
（2）加工过程中需要用到的工具（任选三种工具，在“ ▲ ”处填写工具名称）： ▲ 、 ▲ 、 ▲ 。
23、2010年上海世博会中国馆（如图所示）的设计引入了最先进的科技成果，采用了以下优化措施： ①主体建筑层叠出挑，“斗冠”造型整合了中国传统建筑文化要素；②主体建筑的挑出层，为下层空间遮阳节能；③大厅东西南北皆可通风，让人感到有适直的气流；④观景台采用了太阳能薄膜，把阳光转化为电能；⑤所有管线被巧妙地隐藏在建筑体内；⑥外墙材料为无放射、光污染的绿色产品；⑦顶层有雨水收集系统，净化后用于冲洗卫生间和车辆；⑧采用全息影像技术，记录和再现物体真实的三维影像；⑨采用大型LED电子显示屏，及时向观众发布信息。请对中国馆的优化措施进行分析，回答以下问题（在“ ▲ ”处填写合适的序号）：
（1）以便于信息交互为优化目标的措施有 ▲ 、 ▲
（2）以实现可持续发展为优化目标的措施有 ▲ 、 ▲ 、 ▲ 、 ▲
24、武广高速铁路是我国首条设计时速350km的描客运专线，它有以下特点：①时速是目前世界高速铁路商业运营的最高速度；②车内宽敞、明亮、通透；③振动和噪音符合国家标准要求；④在路基面和地基中埋设仪器，精确测量路基变形，并能自动报警；⑤列车上装有速度检测装置，能够向旅客实时显示列车运行速度；⑤车内温度、湿度、空气质量可自动调节，座椅可旋转；⑦运行控制系统能保证前后列车有必要的安全距离，有效防止列车追尾事故；⑧超大载客量，发车时间间隔短，年旅客输送量可达数亿人次。请根据上述特点回答以下问题（在“ ▲ ”处填写合适的序号） ：
（1）实现了人机关系高效目标的有 ▲ 、 ▲ ；
（2）实现了人机关系安全目标的有 ▲ 、 ▲ ；
（3）实现了人机关系舒适目标的有 ▲ 、 ▲ 。
25、如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
根据示意图及其描述，在控制系统方（1）框图中“ ▲ ”处填写与自动稳压供水控制系统 原理图中相对应的内容。
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“ ▲ ”处） ▲ 。
26、如图所示为一款起重机模型，要求确定平衡块质量并测试 该模型的起吊能力。现提供不同质量的砝码和平衡块若 干，请设计简易试验方案，在给定的结构示意图上表示试验 方法和说明主要步骤（起重机模型有足够的强度，不考虑模 型的旋转和重物的升降） ，并回答问题。
（1）在没有起吊重物的情况下，确定该模型平衡块的最大质量。
（2）在已经安装合适平衡块的情况下，测试该模型的最大起吊质量。
（3）如果要提高该模型的稳定性，可以采取哪些措施（写出二种具体措施）？
（4）如果平衡臂加长，那么平衡块质量应该加大还是减小（回答“加大”或“减小”）？
27、如图所示为一款用不锈钢材料制作的杯架，可悬挂各种带 把手的杯子。现在需要设计一款多功能厨房用具架，设计 要求为：
A.适合家庭厨房使用；
B.可存放带把手和不带把手的厨房用具。
请你根据上述要求，参考杯架的设计，完成以下任务：
（1）画出设计草图，必要时用文字说明；
（2）标注长、宽、高三个外形尺寸；
（3）说明使用的主要材料及相应的连接方式；
（4）说明你的设计方案中有创意的两个特色。
参考答案，仅供参考
选择题
DACDB BABAB DCBCB CCBDD
21、
22、（1）④ ② ① ③（2）划针,样冲,手锯
23、（1）⑧ ⑨（2）② ④ ⑥ ⑦
24、（1）① ⑧（2）④ ⑦（3）② ⑥
25、（1）设定水压,电机及水泵,管道(管道中的水),实际水压,检测装置
（2）水压传感器
26、
1）在没有起吊重物的情况下．确定该模型平衡块的最大质量。
换用不同的平衡块．在保证整体不倾斜面的条件下．最大的平衡块质量．如果没有标出．就测量一下。整体不倾斜．就是说．远离平衡块的另一面的那个脚．不离开地面。
2）在己经安装合适平衡块的情况下．测试该模型的最大起吊质量。
逐步增加吊起重物的质量．当整体支架发生倾斜时．减少一点点吊起重物的质量（最小的一块砝码）此时砝码总质量为最大吊起质量。
3）如果要提高该模型的稳定性．可以果取哪些措施（写出二种具体措施）加大支撑面积．加重底部．重心下降。还可以把支架底部深入地面以下
4）如果平衡臂加长，那么平衡块质量应该加大还是减小《 回答加大或减小》 ？根据扛杆原理．平衡臂加长平衡块应该减少质量
2010年9月普通高等学校招生浙江省统一考试
通用技术 试题
本试卷分第I卷和第II卷两部分。全卷共8页，第Ⅰ卷1至4页，第Ⅱ卷5至8页。满分100分，考试时间90分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第Ⅰ卷（共40分）
注意事项：
1、答第I卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2、第小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1.我国自行设计、集成创新、拥有自主产权的“蛟龙号”载人潜水器是世界首个设计下潜深度为3700米的载人潜水器，这意味着该潜水器可以在世界海洋面积99.8%的广阔领域使用，目前“蛟龙号”下潜深度已经达到3759米。下列关于“蛟龙号”的说法中不恰当的是：
A. “蛟龙号”的相关技术已经受到专利保护
B. “蛟龙号”的研发成功，扩展了人类活动的空间
C. “蛟龙号”的研发成功，促进人类进一步认识海洋世界
D. “蛟龙号”的研发成功，人类就有取之不竭的海洋资源
2.为了更好的预防交通事故的产生，交通部门规定所有货车（包括厢式车和小型货车）必须在车身尾部及侧部粘贴反光条（如图所示），从实现合理人机关系的角度分析，该规定主要考虑了
A.静态的人与动态的人 B.普通人群和特殊人群 ;
C.信息的交互; D.人的生理需求与心理需求
3.如图所示为一款LED（发光二极管）台灯。LED寿命可以达到6万到10万小时，在相同照明效果下，LED光源比白炽灯光源节能80%以上。LED光源在台灯中的应用主要体现了设计的
A.可持续发展原则、美观原则
B.可持续发展原则、经济原则
C.经济原则、技术规范原则
D.美观原则、经济原则
4.手剥山核桃的传统加工方式是人工敲击，生产效率低且不卫生。现在要设计一台山核桃碎壳机，下列因素中不需要的是
A.山核桃的大小 B.山核桃的形状
C.山核桃的硬度 D.山核桃的生长期
5.如图所示是一款电脑桌椅，下列关于该产品的评价中不恰当的是
A.桌椅与地面接触面积大，移动方便
B.桌面角度可调节，方便操作电脑
C.椅子的形状符合人机工程学原理，舒适性好
D.造型新颖、美观，具有创新性
6.如图所示的加工方法
A.套丝 B.钻孔
C.攻丝 D.冲眼
7.如图所示是一款心形金属小挂件，用台钻加工小挂件身上的图孔时，正确的装夹方法是
A.用台虎钳夹持小挂件
B.用手钳夹持小挂件
C.用手将小挂件压紧在钻床工作台上
D.戴上手套紧握小挂件
8.如图所示的尺寸标注中错误的是
A.20的标注
B.50的标注
C.4×R10的标注
D.3×Φ10的标注
9.如图所示为某零件的轴测图，其正确的主视图是
10、李明买了一款如图所示的微型风扇，现在要对其进行使用性能试验，以下试验中不需要的是
A、把风扇放在桌面上，打开风扇，观察风扇是否稳定；
B、打开风扇，掌心对准风扇叶片，感受风的大小；
C、把风扇放在水中，观察其是否防水；
D、打开风扇，用纸张触碰叶片，判断其是否安全；
11、李明同学用相同的胶全板设计制作了两只尺寸相同的小凳（图示），经过试验，发现甲小凳比乙小凳能随更大的载荷，其主要原因是
A、甲小凳比乙小凳重心位置高
B、甲小凳比乙小凳支撑面积大
C、甲小凳比乙小凳材料强度大；
D、甲小凳比乙小凳结构合理；
12、如图所示是一款残奥会上运动员比赛时使用的轮椅，该轮椅要求比普通轮椅具有更高的强度和更好的稳定性，经下设计措施中能提高稳定性的是
A、选用高强度的合金钢材料
B、增加轮椅钢圈的厚度
C、两侧车轮呈八字形
D、采用秀气、弹性好的坐垫
13、制作如图示的木质书报架，要求连接处有较高强度，其合理的连接方式是
A、胶连接
B、钉连接
C、榫连接
D、铆连接
14、某企业在产品开发过程中， 要制造如图如法度这类复杂零件的样件，在完成零件的三维设计后，过去需要先制造样件的模具，然后铸造样件，现在企业引进了快速成型机，可以根据三维设计图形直接烧结出样件，优化了产品开发的流程，以下关于该产品开发流程的说法中不恰当是
A、快速成型机的应用，减少了产品开发流程中的环节
B、快速成型机的应用，减少了产品开发的周期
C、快速成型机的应用，为优化产品开发流程创造了条件
C、快速成型机的应用，改变了三维设计在产品开发流程中的时序
15、如图如示的螺纹连接由U型螺栓螺母组成。现在要用Ф6圆钢制作U型螺栓，下列工艺流程合理的是
A、划线→锯割→倒角→套丝→折弯
B、划线→锯割→套丝→折弯→倒角
C、划线→锯割→折弯→套丝→倒角
D、划线→锯割→套丝→倒角→折弯
16、如图所示是上海世博圆轴上的“阳光谷”，该建筑的内部采用钢结构，若其中一根构件出现问题，会引起其他构件受力发生变化，从系统特性的角度分析，这体现了系统的
A、相关性 B、动态性
C、环境适应性 D、目的性
17、沪杭高速即将建成，高铁建设中采取了许多优化措施，下列优化措施中以安全为目标的是
A、采用宽敞、明亮、绿色环保的车箱；
B、全路段封闭，全程监控；
C、缩短发车时间时隔，增大载客流量；
D、车箱内实时显示列车运行速度；
18、如图所示为一款婴幼儿耳测温度计，它有一个声光警报装置，当测得温度高于37。5度时，就会发出嘟嘟声闪烁。这个温度报警系统的控制方式属于
A、手动控制、开环控制 B、自动控制、开环控制
C、自动控制、闭环控制 D、手动控制、闭环控制
19、如图所示是上海世博会“智能化垃圾气力输送系统”中的垃圾桶，桶内装有容量传感器，当垃圾达到桶容积的80%时，该信息传输到垃圾处理控制中心，中心启动千米外的抽风机开始抽气，将垃圾吸住“垃圾收集站”。关于这个控制系统，下列说明正确的是
A、执行器是容量传感器 B、控制器是抽风机
C、被控对象是桶内垃圾 D、设定值是实际吸出的垃圾量
20、下列医疗诊断方法中不属于黑箱方法的是
第Ⅱ卷（共60分）
注意事项：
1、用黑色字迹的签字笔或钢笔将作案写在答题纸上，不能答在试题上。
2、作图时，可先用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
21.根据轴测图，补全三视图中缺少的图线
22.李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。
（1）补充完整加工流程（在“__▲__”处填写加工环节的序号）：__▲__→③→__▲__→__▲__。
（2）加工图中R6的圆弧，合理的方法是：__▲__。（从①锯割；②钻孔；③锉削中选择一种，在“　　　”处填写相应的序号。）
（3）钻孔时用到的工具有：_▲__、__▲_。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在“__▲__”处填写相应的序号。）
23.北京将要试运行的“立体快巴”（如图所示）有望减少交通拥堵。这种“立体快巴”上层搭载乘客，底层供小汽车通行。“立体快巴”的设计有以下特点：①融合了公交、轻轨、地铁的主要功能；②提高道路利用率，减少交通拥堵；③综合成本仅是地铁的10%左右；④使用电能和太阳能两种能源；⑤能挂多节车厢，载客量大；⑥底层装有照明灯，小汽车在里面行驶，不会影响汽车视线；⑦车体采用新型环保材料；⑧设置雷达扫描系统，当小汽车在行驶中接近快巴内壁时，声和光同时报警。请根据上述特点回答以下问题（在“__▲__”处填写合适的序号）：
（1）以实现人机关系高效目标的有_▲__、__▲__；
（2）以实现人机关系安全目标的有__▲___、__▲__；
（3）体现设计的可持续发展原则的有__▲__　、__▲__。
24.某中学新能源兴趣小组设计了一个新能源实验系统（如图所示），系统由光伏发电装置、风力发电装置、逆变器（将直流电转换成交流电）、交流电灯组成。
（1）将上述系统用下面方框图表示，在方框中“　　　”处填写系统中的相应内容：
（2）兴趣小组同学发现该系统不能存储电能，他们购买了蓄电池组（直流电源），并设计了以下两种蓄电池组接入方案，其中正确的方案是　　　（填写A或B）。
25.如图所示为现代农业喷灌控制系统示意图，土壤湿度传感器将检测到的土壤湿度转换成电信号传输给喷灌控制器，与土壤湿度设定值进行比较，当检测到的土壤湿度低于设定值的下限时，喷灌控制器发出信号打开电磁阀，喷头向农作物喷水。当检测到的土壤湿度高于设定值的上限时，喷灌控制器发出信号关闭电磁阀，喷头停止喷水，从而达到自动控制土壤湿度的目的。
（1）根据示意图及其描述，在控制系统方框图中“__▲__”处填写相应的内容。
（2）如果要改变土壤湿度的控制范围，需要调整的是__▲__。（从土壤湿度传感器；土壤湿度设定值；电磁阀中选择一个，将序号填在“__▲__”处）
26.如图所示，是一款简易木质双人秋千，要求秋千能承受两个小孩的质量，(每个小孩的质量约30Kg)，摆动幅度达到±30°时，不损坏并保持稳定，现提供重物若干，请设计简易试验方案检验该秋千的强度和稳定性是否符合要求并回答问题。
（1）设计两人摆动方向一致时的试验方案（在给定的示意图上表示试验方法，用文字说明主要步骤）
（2）设计两人摆动方向相反时的试验方案（在给定的示意图上表示试验方法，用文字说明主要步骤）
（3）若发现简易秋千的框框强度不够，正确的改进措施是___▲___，____▲___。（从下列措施中选择二项，将序号填在空格处。
①更换粗的横杠②加长横杠③增加铁链与横杠的连接强度④在横杠两端与支架间增加支撑杆
（4）若发现简易秋千的稳定性不够，正确的改进措施是___▲___，___▲___。（从下列措施中选择二项，将序号填在空格处。）
①加粗横杠②增加支架底部重量③加粗铁链④增大支架叉开的距离
27.李明发现教室的课桌上常堆满了书本和文具，造成桌面零乱，（如图所示）书本和文具容易被碰落，在设置考场时，需要清理桌椅，大量书本搬运不方便，现在要设计一款简易小书架解决这些问题，设计要求为：
A.小书架放置在本人课桌（或椅子）的可利用空间
B.书本存取方便，书架（连同书本）搬运便捷
C.不影响活动，不遮挡看黑板的视线
请你根据上述要求，完成以下任务
（1） 画出设计草图，必要时用文字说明
（2） 标注长、宽、高三个尺寸
（3） 说明你设计的小书架放置的具体位置，使用的主要材料，及相应的连接方式
（4） 说明你设计的方案中有创意的两个特色
选择题答案: 1--20 DCBDA CBDAC DCCDA ABBCB
21.主视图中间一条横线(实线)
左视图中间也是一条横线(实线)再加两条竖线(虚线)
俯视图中圆两侧有两条竖线(实线).
21题答案
22.(1)① ② ④
(2)③
(3)③ ⑤
23.(1)② ⑤
(2)⑥ ⑧
(3)④ ⑦
24.(1)①光伏发电装置 ②风力发电装置 ③逆变器 ④交流电灯 (①和②答案可互换)
(2)B
25.(1)①喷灌控制器 ②电磁阀 ③土壤(不知喷头对不对) ④实际的土壤湿度 ⑤土壤湿度传感器
(2)②
26.(1)在两秋千椅上分别放上约30千克的重物,然后把两秋千椅都拉向同一侧,使角度不小于30度,放手让其摇摆,观察秋千椅是否损坏和翻倒
(2)在两秋千椅上分别放上约30千克的重物,然后把两秋千椅分别拉向两侧,使角度不小于30度,放手让其摇摆,观察秋千椅是否损坏和翻倒
(3)① ④
(4)② ④
机密★考试结束前
2011年3月普通高等学校招生浙江省统一考试
通用技术 试题
本试题卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共8页，第Ⅰ卷1至5页，第Ⅱ卷6至8页。满100分，考试时间90分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第Ⅰ卷（共40分）
注意事项：
1.答第Ⅰ卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在卷题纸上。
2、每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1.如图所示是某汽车公司生产的百公里耗油约为1升的汽车（简称1升车）。该车运用了轻
量化技术、LED照明技术、降低风阻技术，减少了能耗。该车还运用了各种安全技术，提
高了车辆的安全性。下列关于该车的说话中不恰当的是
A.技术发展为“1升车”的设计创造了条件
B.“1升车”的应用符合“低碳经济”的要求
C.轻量化技术“1升车”的安全性
D.“1升车”体现了设计人员的创新思维 第1题图
2.如图所示是一款盲人阅读器，通过光电扫描和信号处理，将文字信息转换为语音信息。该
产品的设计主要是为了满足
A.普通人群的需求
B.特殊人群的需求
C.静态的人的需求
D.动态的人的需求 第2题图
3.如图所示是一款调味品勺子，具有称重和数字显示功能，便于掌握调味品的用量、该产品主要体现了设计的
A.创新原则、实用原则
B.经济原则、道德原则
C.美观原则、经济原则
D、技术规范原则、可持续发展原则 第3题图
4.用铁钉和木板制作一款简易开瓶器（如图所示），在设计中可以不考虑的因素是
A.瓶盖的开关和尺寸
B.瓶子的形状和尺寸
C.钉子的形状和尺寸
D.把手的形状和尺寸
5.在易受振动的场合，下列所示连接方式中应选用
6.李刚要从一张长2000mm、宽1000mm、厚10mm的木板上分割下一块1000mm×1000mm的木板，以下工具中最适合的是
A.板据 B.手锯 C.木工锯 D.美工刀
7.如图所示是一款可以夹在帽檐上的照明灯，采用轻质塑料外壳、LED类和充电电池。下列关于该产品的评价中不恰当的是
A.可以固定在帽檐上，便于双手活动
B.选用了轻质材料，减少帽檐下垂
C.选用了LED灯泡，降低了能耗
D.选用了充电电池，降低了产品价格 第7题图
8.如图所示为某组合体的三视图，下列主视方向（箭头方向）中与三视图对应的是
9.如图所示是李刚绘制的图样，图中尺寸标注不正确的地方
共有
A.2处
B.3处
C.4处
D.5处
第9题图
10.如图所示是李刚设计制作的一款木质台灯，现在
要对基是行技术试验，下列试验中不需要的是
A.打开开关，测试电路是否正常
B.打开开关，测试灯泡的使用寿命
C.调节灯杆，测试其稳定性
D.打开开关，观察灯罩是否耐热 第10题图
11.如图所示为一款人字梯，其中拉杆的作用主要是
A.降低重心
B.增大支撑面积
C.增加强度
D.保持结构的稳定性
第11题图
12.下列工具中没有采用铰连接的是
A.钢丝钳 B.剪刀 C.板牙板手 D.水果刀
13.如图所示为一款结构对称的路灯，吊杆和立柱均处于竖起方向，在仅考虑自重的情况下，下列对构件的受力分析中正确的是
A.吊杆受拉、悬臂受拉、立柱受压
B.吊杆受拉、悬臂受弯曲、立柱受压
C.吊杆受压、悬臂受弯曲、立柱受弯曲 第13题图
14.用5mm厚的钢板制作如图所示的连接片，合理的工艺流程是
A.划线锯割锉削钻孔孔口倒角
B.划线锉削锯割钻孔孔口倒角
C.划线锯割锉削孔口倒角钻孔
D.划线锉削钻孔锯割孔口倒角 第14题图
15.如图所示为一款沪杭高铁车站使用的自动售票机，具有一键购票和详细购票两种流程，当自动售票机显示的默认信息与旅客的需求相符时，旅客可直接点击“确认购票”按钮，支付现金后输出车票，称为一键票流程。当自动售票机显示的默认信息与旅客的需求不相符时，旅客修改发站、到站、日期、席别和张数等购票信息，点击“确认购票”按钮，支付现金后输出车票，称为详细购票流程。下列关于自动售票机流程说法中不恰当的是
A.自动售票机的应用，为旅客提供了方便快捷的自助式购票服务
B.自动售票机的应用，为优化购票流程创造了条件
C.一键购票，减少了购票流程的环节
D.一键购票，减少了购票流程的时序
16.以功能角度可以将自行车分为传动、行走、控制、支承等子系统，下列要素中属于传动子系统的是
A.车架 B.车把 C.链条 D.鞍座
17.现代建筑系统在设计、施工中采取了许多优化措施，下列优化措施中，不属于以节能为目标的是
A.安装LED节能灯具 B.安装自然通风管道
C.安装太阳能热水器 D.安装实时监控系统
18.如图所示为一款具有保温功能的电水壶，按下保温按钮，能将水温保持在设定值，该保温控制系统的控制手段和控制方式属于
A.自动控制、闭环控制
B.自动控制、开环控制
C.手动控制、闭环控制
D.手动控制、开环控制 第18题图
19.监控摄像系统（如图所示）被广泛用于记录道路交通实时图像信
息。对于监控摄像系统，下列环境因素中不属于干扰因素的是
A.噪声
B.浓雾
C.闪电
D.沙尘 第19题图
20.下列选项中不属于功能摸拟法的是
A机器人踢球 B.计算机下棋 C.仿真手与人握手 D.工程师诊故障
第Ⅱ卷（共40分）
注意事项：
1.用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
2.作图时，可先使用用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
二、非选择题（本大题共7小题，第21-25题每题6分，第26题12分，第27题18分，共60分）
21.根据轴测图补全三视图中所缺的图线。
第21题图
22.李刚在通用技术实践课上，用3mm厚的钢板制作如图所示的连接
片，需要以下环节：①划线；②钻孔；③锯割；④锉削；⑤折弯。
请分析连接片的加工工艺，回答以下问题：
（1）合理的加工流程为：① ▲ ▲ ② ▲
（在“ ▲ ”处填写环节的序号 ）； 第22题图
（2）上述工艺流程中不需要用到的工具是： ▲ 、 ▲ （从①手锯；②锉刀；③钻头；④螺丝刀；⑤手钳；⑥丝锥中选出两各种，在“ ▲ ”处填写环节的序号）；
（3）上述工艺流程中需要用到的设备是： ▲ （从①砂轮机；②车床；③台钻中选出一种，在“ ▲ ”处填写环节的序号）。
23.如图所示是一款汽车上使用的儿童安全座椅，具有如下特点：①融入了人机工程学原理，适合儿童的体形；②采用全棉布料，柔软舒适；③适合3岁以上的儿童使用；④采用三点式安全带，保护儿童身体；⑤易于安装，便于携带；⑥可以吸收冲击力，减肥对儿童的伤害；⑦头枕位置可调节，适合不同身高的儿童；⑧适合在多种场合使用。请根据上述特点回答以下问题（在“ ▲ ”处填写环节的序号 ）； 第23题图
（1）体现了人机关系安全目标的是： ▲ 、 ▲ ；
（2）体现了人机关系舒适目标的是： ▲ 、 ▲ 、 ▲ ；
（3）体现了人机关系高效目标的是： ▲ 。
24.家用电饭锅由锅体子系统和加热子系统组成（如图所
示），锅体子系统的要素包括外壳、内锅、蒸架和锅盖，
加热子系统的要素包括电源、开关、发热盘、温控电路。
（1）请将上述系统用下面的方框图表示，在方框中
“ ▲ ”处填写相应的要素。 第24题图
（2）电饭锅使用过程中会发生温控电路元件老化、内锅锅底变形等现象，这些现象反映了系统的 ▲ （在整体性、相关性、目的性、动态性、环境适应中选择一个填在“ ▲ ”处）。
（3）为了防止因为加热子系统发生故障引起温度过高而烧坏的电饭锅、应在电路中串接 ▲ （在整体性、相关性、目的性、动态性、环境适应中选择一个填在“ ▲ ”处）。
25.如图所示为汽车定速退航控制系统示意图。当汽车达到需要的速度时，驾驶员打开定速
巡航开关，设定行驶速度。速度传感器检测汽车行驶速度，并将速度信号传输给速度控制器，速度控制器将汽车行驶速度与速度设定值进行比较，根据比较的偏差值自动增减节气门的开度，调节供油量，使汽车保持定速行驶。
第25题图
（1）根据示意图及其描述，在控制系统方框图中“ ▲ ”处填写相应的内容
（2）控制系统方框图中将④通过⑤返回到输入端与速度设定值进行比较的过程称为 ▲ 。
26.如图所示是某校学生设计制作的桥梁模型。现要求测试该模型的稳定性和强度，提供不同质量珠砝码若干，请设计简易试验方案，并回答问题。
第26题图
（1）进行模型的稳定性试验，确定模型不发生翻转时所能随的最大载荷（在给定示意图上表示试验方法，用文字说明主要步骤）。
（2）进行模型的强度试验，确定模型中部所能承受的最大载荷（在给定的示意图上表示试验方法，用文字说明主要步骤）。
（3）如果要提高模型的稳定性，可以采取的措施是： ▲ 、 ▲ （①缩短桥梁两端伸出部分的长度；②增大桥梁两端伸出部分的长度；③两端增加桥墩；④减小桥面宽度。从中选择两项，将序号填入“ ▲ ”处）。
（4）如果要提高模型中部的强度，可以采取的措施是 ▲ 、 ▲ （①增加桥面木板的厚度；②增大桥墩之间的距离；③降低桥的高度；④选用高强度的材料。从中选择两项，将序号填入“ ▲ ”处）。
27.如图所示为某校学生宿舍，李刚看到学习、生活用品摆放零乱，于是他准备设计一款放
在床下的多功能整理柜，提出以下设计要求：
A.合理利用床下的空间；
B.能将学习用品、鞋子、其它生活用品分开存放；
C.便于存取物品，便于打扫卫生。
请你根据设计要求，帮助李刚完成以下任务；
（1）画出设计草图，必要时用文字说明；
（2）标注长、宽、高等主要尺寸；
（3）说明你所采用的主要材料和相应的连接方式；
（4）说出你的设计方案中有创意的两个特色。
2011年3月普通高等学校招生浙江省统一考试
通用技术参考答案
第3题图
第4题图
第8题图
第9题图
第11题图
第12题图
第13题图
应聘者上交材料
人事部初选
面试
面试结果
签订劳动合同
答复应聘者
进入人才库
通过
拟录取
不通过
暂不录取
第14题图
第15题图
第16题图
第23题图
第24题
第4题图
第8题图
拉杆
悬臂
吊杆
立柱
第15题图
通用技术考试试题 第 39 页 (共 40 页)

展开更多......

收起↑
