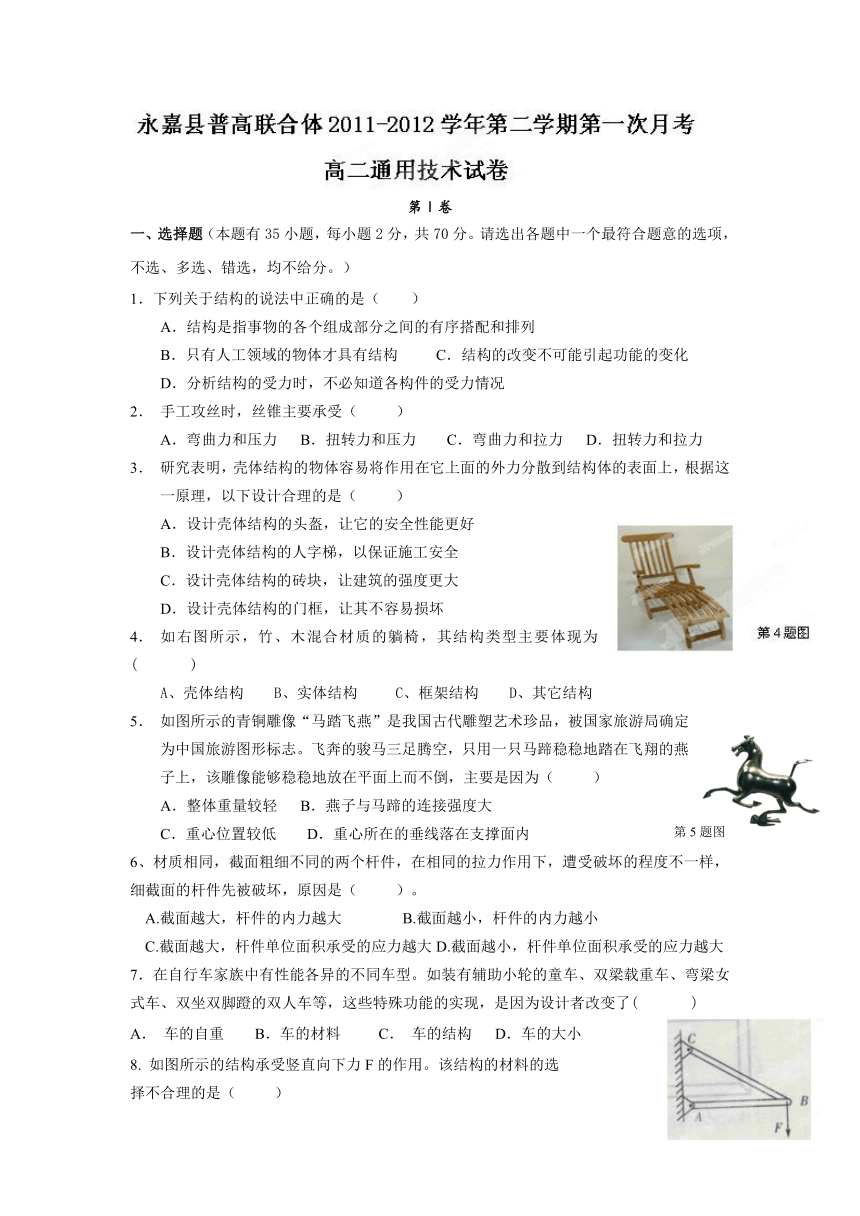

第Ⅰ卷
一、选择题（本题有35小题，每小题2分，共70分。请选出各题中一个最符合题意的选项，不选、多选、错选，均不给分。）
1．下列关于结构的说法中正确的是（ ）
A．结构是指事物的各个组成部分之间的有序搭配和排列
B．只有人工领域的物体才具有结构 C．结构的改变不可能引起功能的变化
D．分析结构的受力时，不必知道各构件的受力情况
2． 手工攻丝时，丝锥主要承受（ ）
A．弯曲力和压力 B．扭转力和压力 C．弯曲力和拉力 D．扭转力和拉力
3． 研究表明，壳体结构的物体容易将作用在它上面的外力分散到结构体的表面上，根据这一原理，以下设计合理的是（ ）
A．设计壳体结构的头盔，让它的安全性能更好
B．设计壳体结构的人字梯，以保证施工安全
C．设计壳体结构的砖块，让建筑的强度更大
D．设计壳体结构的门框，让其不容易损坏
4． 如右图所示，竹、木混合材质的躺椅，其结构类型主要体现为 ( )
A、壳体结构 B、实体结构 C、框架结构 D、其它结构
5． 如图所示的青铜雕像“马踏飞燕”是我国古代雕塑艺术珍品，被国家旅游局确定为中国旅游图形标志。飞奔的骏马三足腾空，只用一只马蹄稳稳地踏在飞翔的燕子上，该雕像能够稳稳地放在平面上而不倒，主要是因为（ ）
A．整体重量较轻 B．燕子与马蹄的连接强度大
C．重心位置较低 D．重心所在的垂线落在支撑面内
6、材质相同，截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度不一样，细截面的杆件先被破坏，原因是（ ）。
A.截面越大，杆件的内力越大 B.截面越小，杆件的内力越小
C.截面越大，杆件单位面积承受的应力越大D.截面越小，杆件单位面积承受的应力越大
7．在自行车家族中有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双脚蹬的双人车等，这些特殊功能的实现，是因为设计者改变了( )
A． 车的自重 B．车的材料 C． 车的结构 D．车的大小
8. 如图所示的结构承受竖直向下力F的作用。该结构的材料的选
择不合理的是（ ）

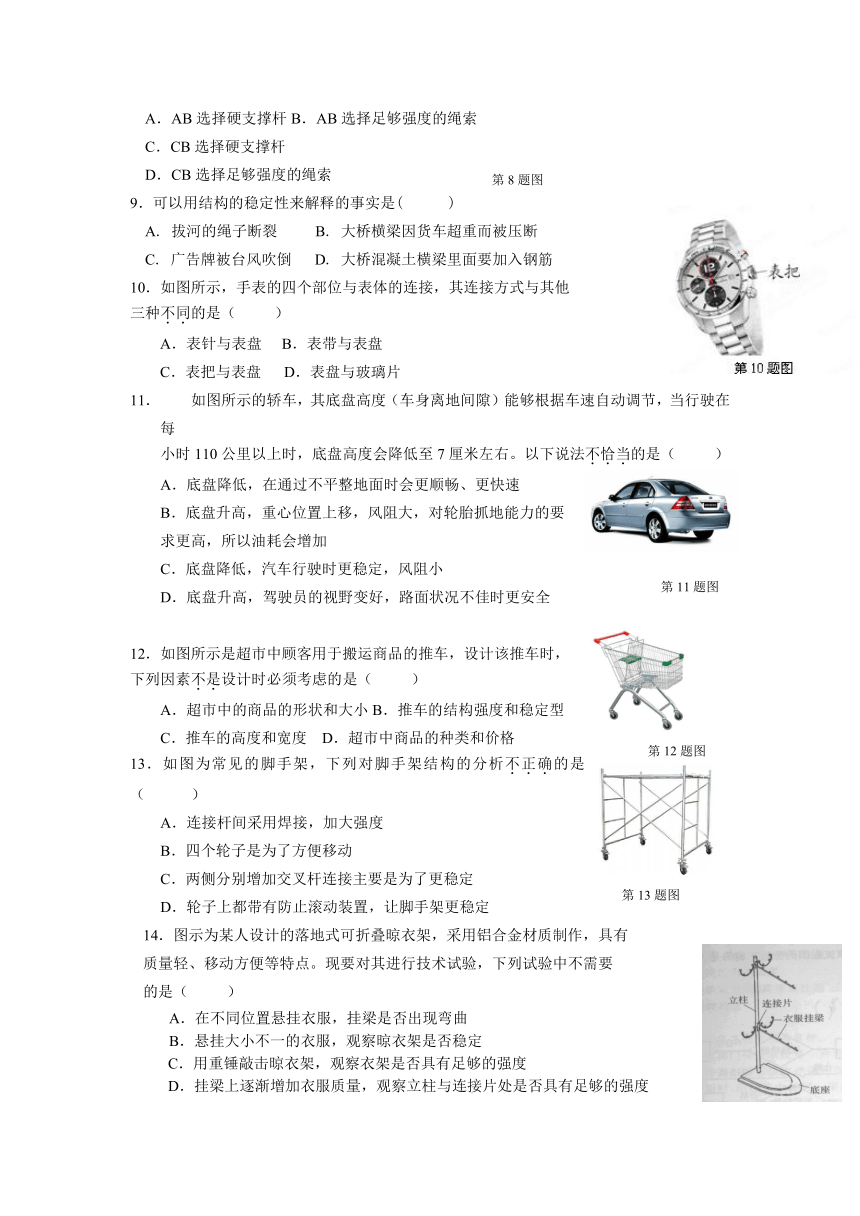

A．AB选择硬支撑杆B．AB选择足够强度的绳索
C．CB选择硬支撑杆
D．CB选择足够强度的绳索
9．可以用结构的稳定性来解释的事实是( )
A. 拔河的绳子断裂 B. 大桥横梁因货车超重而被压断
C. 广告牌被台风吹倒 D. 大桥混凝土横梁里面要加入钢筋
10．如图所示，手表的四个部位与表体的连接，其连接方式与其他
三种不同的是（ ）
A．表针与表盘 B．表带与表盘
C．表把与表盘 D．表盘与玻璃片
11． 如图所示的轿车，其底盘高度（车身离地间隙）能够根据车速自动调节，当行驶在每
小时110公里以上时，底盘高度会降低至7厘米左右。以下说法不恰当的是（ ）
A．底盘降低，在通过不平整地面时会更顺畅、更快速
B．底盘升高，重心位置上移，风阻大，对轮胎抓地能力的要
求更高，所以油耗会增加
C．底盘降低，汽车行驶时更稳定，风阻小
D．底盘升高，驾驶员的视野变好，路面状况不佳时更安全
12．如图所示是超市中顾客用于搬运商品的推车，设计该推车时，
下列因素不是设计时必须考虑的是（ ）
A．超市中的商品的形状和大小B．推车的结构强度和稳定型
C．推车的高度和宽度 D．超市中商品的种类和价格
13．如图为常见的脚手架，下列对脚手架结构的分析不正确的是（ ）
A．连接杆间采用焊接，加大强度
B．四个轮子是为了方便移动
C．两侧分别增加交叉杆连接主要是为了更稳定
D．轮子上都带有防止滚动装置，让脚手架更稳定
14．图示为某人设计的落地式可折叠晾衣架，采用铝合金材质制作，具有
质量轻、移动方便等特点。现要对其进行技术试验，下列试验中不需要
的是（ ）
A．在不同位置悬挂衣服，挂梁是否出现弯曲
B．悬挂大小不一的衣服，观察晾衣架是否稳定
C．用重锤敲击晾衣架，观察衣架是否具有足够的强度
D．挂梁上逐渐增加衣服质量，观察立柱与连接片处是否具有足够的强度

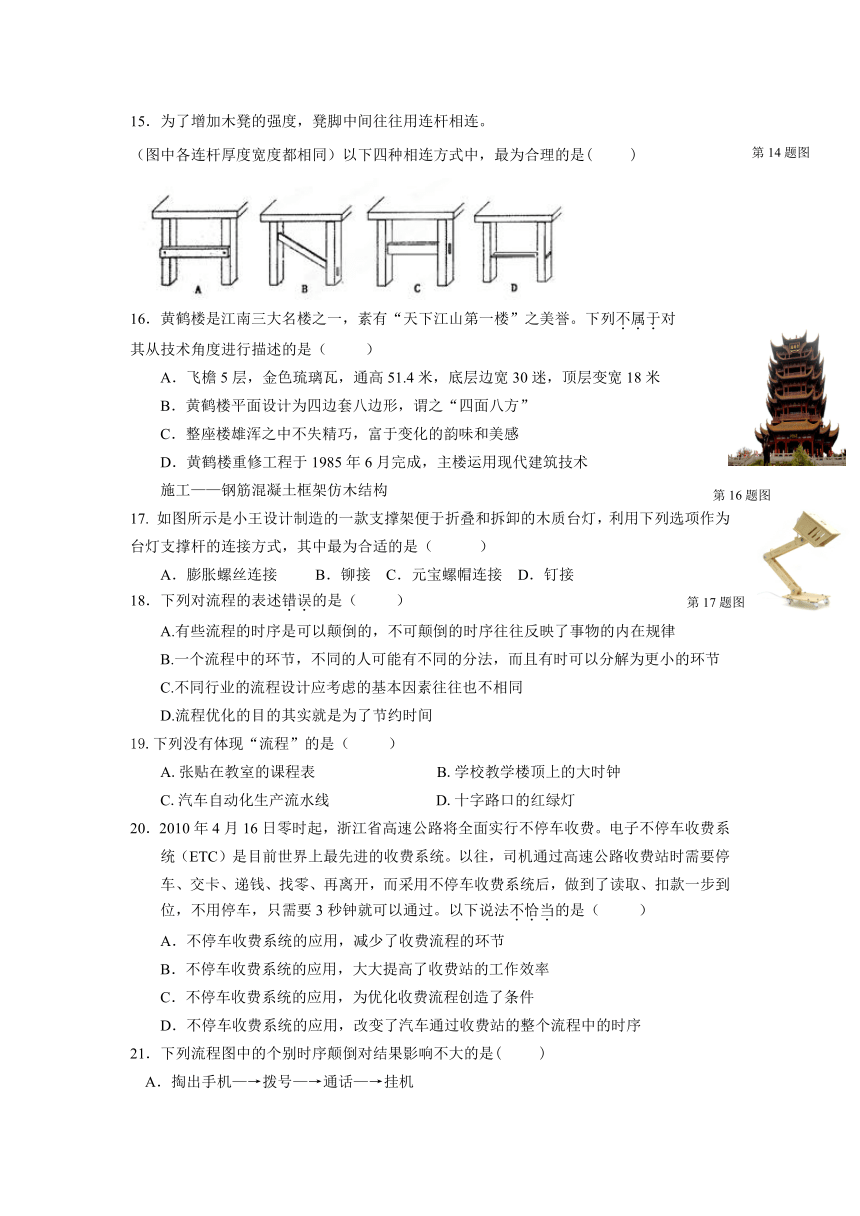

15．为了增加木凳的强度，凳脚中间往往用连杆相连。
（图中各连杆厚度宽度都相同）以下四种相连方式中，最为合理的是( )
16．黄鹤楼是江南三大名楼之一，素有“天下江山第一楼”之美誉。下列不属于对
其从技术角度进行描述的是（ ）
A．飞檐5层，金色琉璃瓦，通高51.4米，底层边宽30迷，顶层变宽18米
B．黄鹤楼平面设计为四边套八边形，谓之“四面八方”
C．整座楼雄浑之中不失精巧，富于变化的韵味和美感
D．黄鹤楼重修工程于1985年6月完成，主楼运用现代建筑技术
施工——钢筋混凝土框架仿木结构
17. 如图所示是小王设计制造的一款支撑架便于折叠和拆卸的木质台灯，利用下列选项作为台灯支撑杆的连接方式，其中最为合适的是（ ）
A．膨胀螺丝连接 B．铆接 C．元宝螺帽连接 D．钉接
18．下列对流程的表述错误的是（ ）
A.有些流程的时序是可以颠倒的，不可颠倒的时序往往反映了事物的内在规律
B.一个流程中的环节，不同的人可能有不同的分法，而且有时可以分解为更小的环节
C.不同行业的流程设计应考虑的基本因素往往也不相同
D.流程优化的目的其实就是为了节约时间
19.下列没有体现“流程”的是（ ）
A.张贴在教室的课程表 B.学校教学楼顶上的大时钟
C.汽车自动化生产流水线 D.十字路口的红绿灯
20．2010年4月16日零时起，浙江省高速公路将全面实行不停车收费。电子不停车收费系统（ETC）是目前世界上最先进的收费系统。以往，司机通过高速公路收费站时需要停车、交卡、递钱、找零、再离开，而采用不停车收费系统后，做到了读取、扣款一步到位，不用停车，只需要3秒钟就可以通过。以下说法不恰当的是（ ）
A．不停车收费系统的应用，减少了收费流程的环节
B．不停车收费系统的应用，大大提高了收费站的工作效率
C．不停车收费系统的应用，为优化收费流程创造了条件
D．不停车收费系统的应用，改变了汽车通过收费站的整个流程中的时序

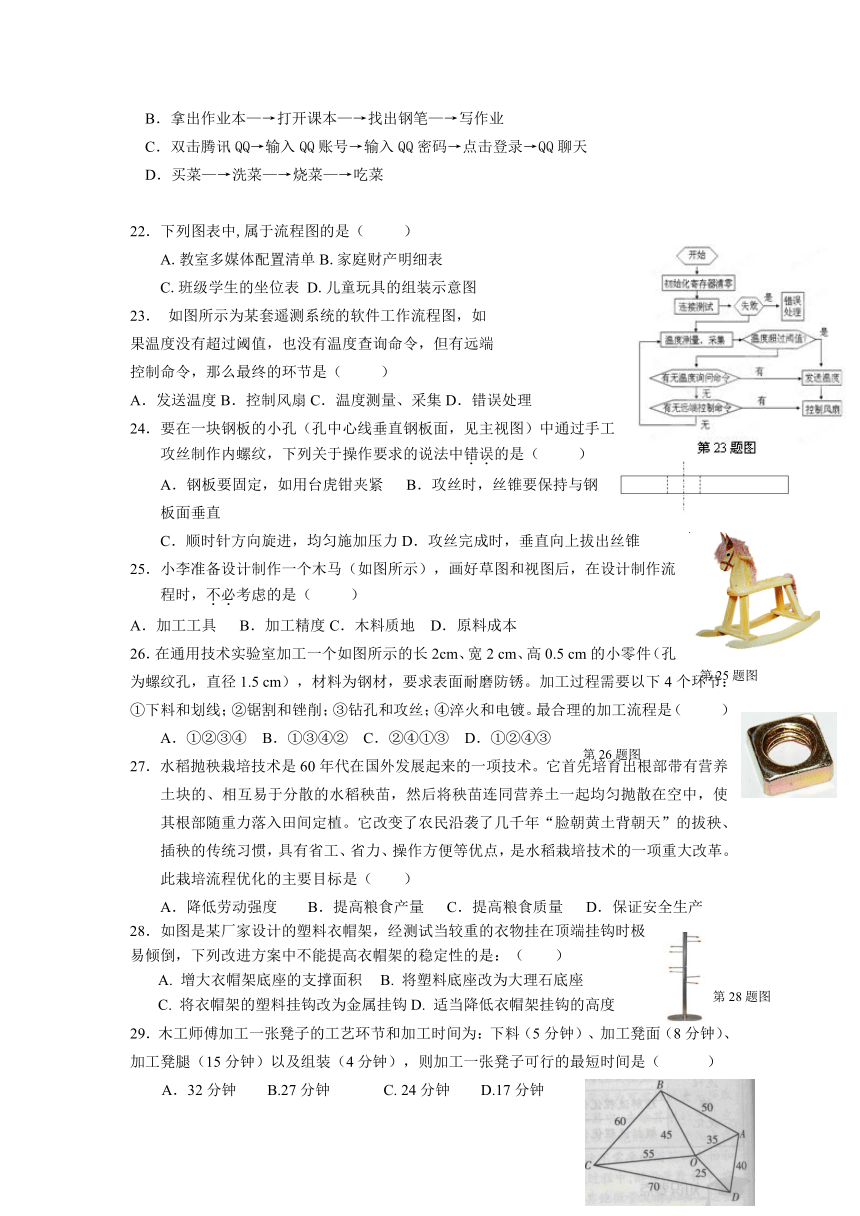

21．下列流程图中的个别时序颠倒对结果影响不大的是( )
A．掏出手机—→拨号—→通话—→挂机
B．拿出作业本—→打开课本—→找出钢笔—→写作业
C．双击腾讯QQ→输入QQ账号→输入QQ密码→点击登录→QQ聊天
D．买菜—→洗菜—→烧菜—→吃菜
22．下列图表中,属于流程图的是（ ）
A.教室多媒体配置清单B.家庭财产明细表
C.班级学生的坐位表 D.儿童玩具的组装示意图
23． 如图所示为某套遥测系统的软件工作流程图，如
果温度没有超过阈值，也没有温度查询命令，但有远端
控制命令，那么最终的环节是（ ）
A．发送温度B．控制风扇C．温度测量、采集D．错误处理
24．要在一块钢板的小孔（孔中心线垂直钢板面，见主视图）中通过手工攻丝制作内螺纹，下列关于操作要求的说法中错误的是（ ）
A．钢板要固定，如用台虎钳夹紧 B．攻丝时，丝锥要保持与钢板面垂直
C．顺时针方向旋进，均匀施加压力D．攻丝完成时，垂直向上拔出丝锥
25．小李准备设计制作一个木马（如图所示），画好草图和视图后，在设计制作流程时，不必考虑的是（ ）
A．加工工具 B．加工精度C．木料质地 D．原料成本
26．在通用技术实验室加工一个如图所示的长2cm、宽2 cm、高0.5 cm的小零件（孔为螺纹孔，直径1.5 cm），材料为钢材，要求表面耐磨防锈。加工过程需要以下4个环节：①下料和划线；②锯割和锉削；③钻孔和攻丝；④淬火和电镀。最合理的加工流程是（ ）
A．①②③④ B．①③④② C．②④①③ D．①②④③
27．水稻抛秧栽培技术是60年代在国外发展起来的一项技术。它首先培育出根部带有营养土块的、相互易于分散的水稻秧苗，然后将秧苗连同营养土一起均匀抛散在空中，使其根部随重力落入田间定植。它改变了农民沿袭了几千年“脸朝黄土背朝天”的拔秧、插秧的传统习惯，具有省工、省力、操作方便等优点，是水稻栽培技术的一项重大改革。此栽培流程优化的主要目标是（ ）
A．降低劳动强度 B．提高粮食产量 C．提高粮食质量 D．保证安全生产
28．如图是某厂家设计的塑料衣帽架，经测试当较重的衣物挂在顶端挂钩时极
易倾倒，下列改进方案中不能提高衣帽架的稳定性的是：（ ）
A. 增大衣帽架底座的支撑面积 B. 将塑料底座改为大理石底座
C. 将衣帽架的塑料挂钩改为金属挂钩D. 适当降低衣帽架挂钩的高度
29．木工师傅加工一张凳子的工艺环节和加工时间为：下料（5分钟）、加工凳面（8分钟）、加工凳腿（15分钟）以及组装（4分钟），则加工一张凳子可行的最短时间是（ ）
A．32分钟 B.27分钟 C. 24分钟 D.17分钟
30、某物流公司要将一车食品送往ABCD四个超市，每个超市接
受四分之一食品。各超市之间的距离如图所示（单位：千米），
物流公司在O点处，送货的合理行车流程为（ ）
A．OBCDAO B．ODCBAO C．OCDABO D．ODABCO
31．网上银行又称网络银行、在线银行，通过Internet向客户提供开户、销户、查询、对帐、行内转帐、跨行转帐、投资理财等传统服务项目。下列关于网上银行的优化措施恰当的是（ ）
A．网上银行开通流程较麻烦，应减少环节，越简单越好
B．登陆网上银行都需要验证码，为了方便，应取消该设置
C．许多人不熟悉网银的操作，应开通一个虚拟网上银行供练习
D．在网上银行开通转账业务需要去银行办手续，比较麻烦，
应该取消该环节
32．如图所示是某生产线上的焊接机器人，下列关于机器人的使用
说法不恰当的是( )
A. 增加了生产成本 B. 提高了生产效率
C. 提高了产品质量的稳定性 D. 降低了工人的劳动强度
33．用5mm厚的钢板制作如图所示的连接片，合理的工艺流程是（ ）
A.划线锯割锉削钻孔孔口倒角
B.划线锉削锯割钻孔孔口倒角
C.划线锯割锉削孔口倒角钻孔
D.划线锉削钻孔锯割孔口倒角
34．2004年浙江移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ） A . 工期优化 B. 技术优化 C. 成本优化 D. 质量优化
35．如图所示的欹（qi）器，是我国古代劳动人民在生产实践中发明的一种灌溉用具。在未装水时罐子略向前顷，装入少量水后，罐子就竖起来，而一旦装满水时，罐子就会一下子倾覆过来，把水倒净，然后又自动复原，等待再次装水。关于欹器的工作原理，下列说法中不正确的是（ ）
A. 支撑轴不在罐子对称面上，未装水时罐子略向前倾
B. 装入少量水后，重心降低，罐子就会竖起来
C. 装满水后，重心升高，成不稳定结构，罐子就会倾覆
D. 罐子的稳定性只与重心的高低有关，与支撑轴的连接方式无关
第Ⅱ卷
注意事项：
1．用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试卷上。
二、非选择题：（36题6分，37题6分，38题6分，39题12分共30分）
36、如图所示是某厂家生产的塑料凳，很多顾客反映凳脚强度不足，容易变形或断裂。针对这个问题，请根据所学的结构方面知识，就提高凳脚强度给厂家提三点合理的建议。
37.分析评价题
个人储蓄取款的一般流程如下：
采用ATM自动柜员机对上述取款流程进行优化，优化后的取款流程如下：
请回答如下问题：（1）上述流程优化的条件是 ①▲ 。
（2）上述流程优化的目标是 ②▲ 。
（3）在自动柜员机取款流程中，由于缺省了 ③▲ 和 ④▲ 二个 ⑤▲ ，从而节省了取款时间。
（4）上述流程中各步骤之间的时序 ⑥▲ (填“可”或“不可”)颠倒。
38. 如图所示的零件，在圆钢上加工方头和孔时需要以下环节：①划线；②锉削；③钻孔；④锯割。
请分析方头和孔的加工工艺，回答以下问题。
（1）补充完整加工流程（在“ ▲ ”处填写序号）
划线→ ▲ → ▲ → ▲ → ▲ 。
（2）加工过程中需要用到的工具（任选二种工具，在“ ▲ ”处填写工具名称）： ▲ 、 ▲ 。
39.小黄发现同学们在课桌上放置的水杯易被碰倒，于是构思了如图乙所示的杯托，可以夹持在
课桌（图甲所示）面板的边沿。他分析该方案，发现了以下问题：①仅依靠U形槽夹持，杯托容易脱落； ②杯子放在杯托的凹陷处，还是容易被碰倒； ③杯托占用过多通道空间。
请你重新设计一个夹持在课桌面板边沿的杯托，要求杯子取放方便，并解决上述问题。完成下列各题。(1)在设计之前需要收集相应的信息，下列信息中：
①桌子高度；②面板的厚度；③面板外伸部分的尺寸；
④桌面的大小；⑤杯子的形状与尺寸；⑥杯子的材料。
你认为需要收集的是 ▲ 。（在有“ ▲ ”处填上相应的字母）
A.①②③ B．②③⑤ C．③④⑤ D．④⑤⑥
(2)用草图表达你的设计方案，必要时用文字说明。
(3)制作完成后需要对杯托进行技术试验，这些试验包括：
①与桌子的连接是否牢固的试验； ②杯子取放是否方便的试验；
③杯子放在杯托上是否稳定的试验；④夹持是否方便的试验；
⑤杯托受撞击后是否损坏的试验。
其中属于强度试验的是 ▲ 。（在有“ ▲”处填上相应的序号）
参考答案
一、选择题（本大题35小题，每题2分，共70分。）
二、非选择题（本大题有4小题，共30分）
36、（共6分）
①改变凳脚截面形状；②改变凳脚所有材料（或采用强度更高的塑料）；
③增加凳脚所用材料（或提高凳脚的厚度）；④在相邻凳脚间增加横档（或斜撑）
37、（每格1分，共6分）
①要有相应的设备：ATM自动柜员机 ②节约时间或提高效率 ③打印凭证 ④核对签字⑤环节 ⑥不可
38、（共6分）
（1）④②①③ （4分）
（2）划针、钢锯或手锯、钢直尺、样冲、锉刀、钻头、台虎钳等(2分)
39、（共12分）
（3）①⑤（2分，填①或⑤给1分，只要出现其余序号不给分）
第5题图
第8题图
第11题图
第12题图
第13题图
第14题图
第16题图
第17题图
第25题图
第26题图
第28题图
第30题图
第32题图
第33题图
第35题图
第36题图
提交存折
报取款数额
打印凭证
取回存折
核对签字
输入密码
提款
退卡
提款
输取款金额
输入密码
插卡
第38题图
