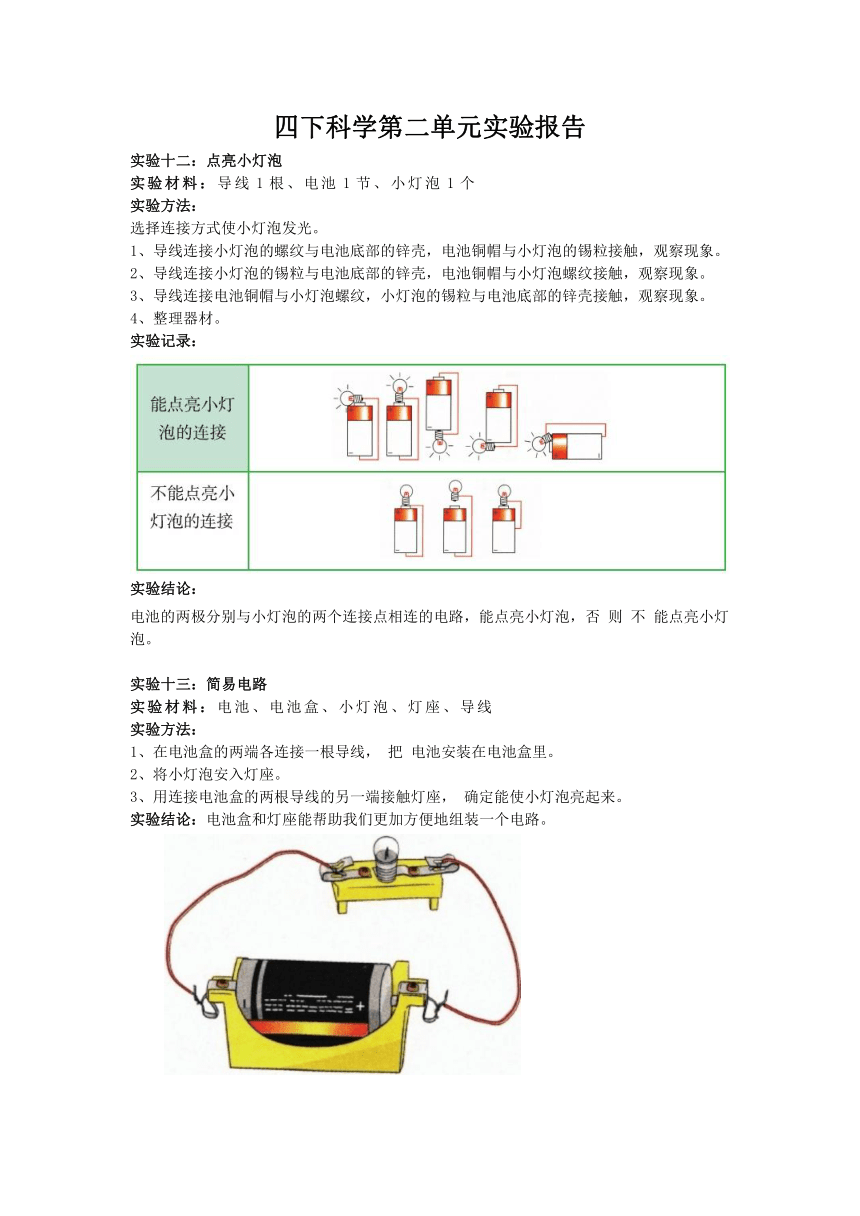

四下科学第二单元实验报告
实验十二：点亮小灯泡
实验材料：导线1根、电池1节、小灯泡1个
实验方法：
选择连接方式使小灯泡发光。
1、导线连接小灯泡的螺纹与电池底部的锌壳，电池铜帽与小灯泡的锡粒接触，观察现象。
2、导线连接小灯泡的锡粒与电池底部的锌壳，电池铜帽与小灯泡螺纹接触，观察现象。
3、导线连接电池铜帽与小灯泡螺纹，小灯泡的锡粒与电池底部的锌壳接触，观察现象。
4、整理器材。
实验记录：
实验结论：
电池的两极分别与小灯泡的两个连接点相连的电路，能点亮小灯泡，否
则
不
能点亮小灯泡。
实验十三：简易电路
实验材料：电池、电池盒、小灯泡、灯座、导线
实验方法：
1、在电池盒的两端各连接一根导线，
把
电池安装在电池盒里。
2、将小灯泡安入灯座。
3、用连接电池盒的两根导线的另一端接触灯座，
确定能使小灯泡亮起来。
实验结论：电池盒和灯座能帮助我们更加方便地组装一个电路。

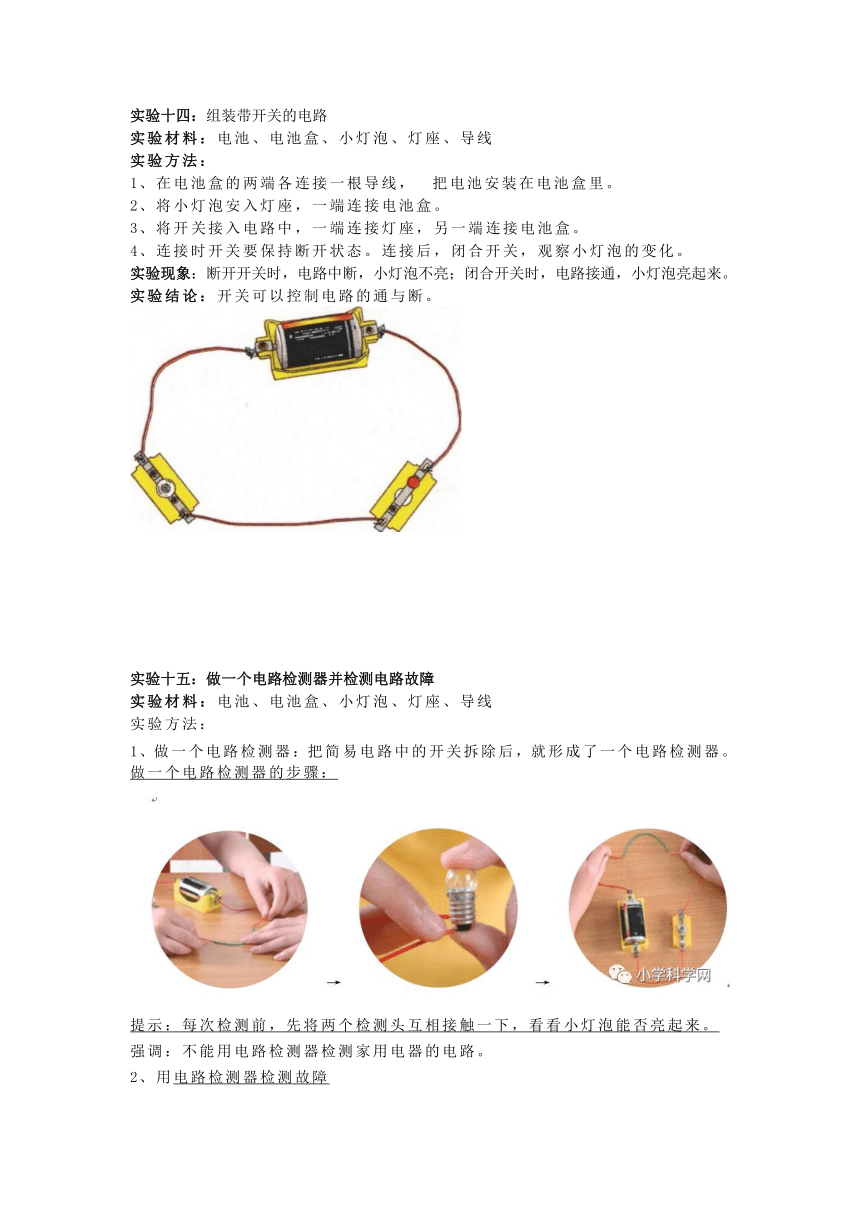

实验十四：组装带开关的电路
实验材料：电池、电池盒、小灯泡、灯座、导线
实验方法：
1、在电池盒的两端各连接一根导线，?把电池安装在电池盒里。
2、将小灯泡安入灯座，一端连接电池盒。
3、将开关接入电路中，一端连接灯座，另一端连接电池盒。
4、连接时开关要保持断开状态。连接后，闭合开关，观察小灯泡的变化。
实验现象：断开开关时，电路中断，小灯泡不亮；闭合开关时，电路接通，小灯泡亮起来。
实验结论：开关可以控制电路的通与断。
实验十五：做一个电路检测器并检测电路故障
实验材料：电池、电池盒、小灯泡、灯座、导线
实验方法：
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)
1、做一个电路检测器：把简易电路中的开关拆除后，就形成了一个电路检测器。
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)
做一个电路检测器的步骤：
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)
提示：每次检测前，先将两个检测头互相接触一下，看看小灯泡能否亮起来。
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)
强调：不能用电路检测器检测家用电器的电路。
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)
2、用电路检测器检测故障
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)
可能出现的故障
检测部位
排除故障的方法
小灯泡坏了
检测小灯泡
更换小灯泡
小灯泡与灯座接触不良
检测小灯泡与灯座的接触之处
将小灯泡重新固定在灯座上，并且使之接触良好。
电池没有电了
检测电池
更换电池
导线断了
检测导线
更换导线
开关接触不良
检测开关
更换开
实验十六：里面是怎样连接的
实验材料：电路检测器，接线盒
实验
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)方法：
(
1?)?用电路检测器的两根导线分别接触1号和2号接线柱；
(
2?)?用电路检测器的两根导线分别接触l号和3号接线柱；
(
3?)?用电路检测器的两根导线分别接触l号和4号接线柱；
(
4?)?用电路检测器的两根导线分别接触2号和3号接线柱；
(
5?)?用电路检测器的两根导线分别接触2号和4号接线柱；
(
6?)?用电路检测器的两根导线分别接触3号和4号接线柱。
(
7
)?将每次检测的结果记录下来。
实验十七：导体和绝缘体
实验材料：电路检测器，多种检测材料
实验方法：
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)
1、用两个检测头接触要检测物体的两端，观察小灯泡是否发光?。
2、重复检测两次，并将检测时小灯泡＂亮”或“不亮”的情况记录下来。（重复检测两次，是为了提高准确性，减少失误）
实验十八：做个小开关
实验材料：橡皮、图钉和回形针
实验
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)方法：
1、把回形针伸开放在橡皮上，用笔在伸开的回形针两端各描一个点作为标记。
2、先把一枚图钉固定在橡皮的一个描点上，再用图钉把回形针大的一端固定在橡皮的另外一个描点上。
3、把橡皮回形针开关连接到电路中，看看它能不能控制小灯泡的亮与不亮。
实验结论：我们在设计制作小开关的过程中，不仅需要使用绝缘体材料，
还需要使用导体材料，导体负责接通电路，绝缘体负责断开电路。
实验十九：模拟安装照明电路
实验材料：电池、两个小灯泡和小灯座、两个开关、导线若干
实验
(?http:?/??/?mp.weixin.?/?s?__biz=MzI4NjA0NDk1Nw==&mid=2247489441&idx=1&sn=d1377d8c124341c7700a5c1aa549b5e4&chksm=ebe3b1d3dc9438c50baddace1563cc6d02b51128650c92f4bbe9329661784b7381abf50f7dff&scene=21"
\l
"wechat_redirect"
\t
"https:?/??/?mp.weixin.?/?_blank?)方法：
1、画出小组设计的电路图，说出电池（房间电源）、两个小灯泡（两盏电灯）、两个开关各在什么位置？怎样组成一个电路？
2、按照电路图组装电路。
3、
检测电路。检查电流能否顺利通过小灯泡，开关能否控制小灯泡的亮与灭，
是
否有使电源短路的错误连接。
