2021海南中考物理二轮复习：作图题突破
一、作图题考情分析
年份 2018 2019 2020
作图题一考点 透镜光路作图 重力的示意图 重力的示意图
作图题二考点 重力的示意图 光的折射光路作图 透镜光路作图
二、作图题重点考点梳理
1．重力示意图
力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．但不少要求画出重力示意图的习题常有干扰因素出现，致使学生容易产生误解．

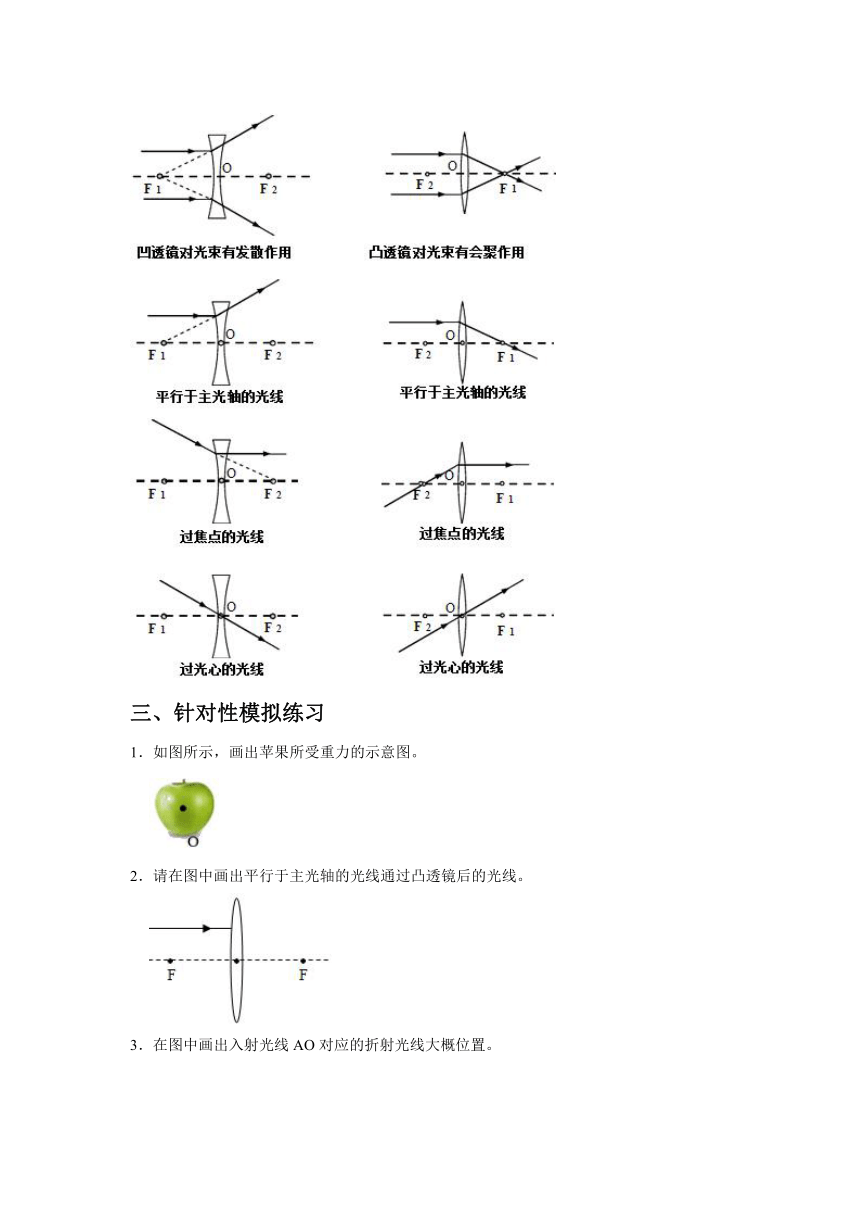

2．透镜的光路图
（1）凸透镜主要对光线起会聚作用，凹透镜主要对光线起发散作用．
（2）不管是凸透镜还是凹透镜，过光心的光线方向不变．
（3）凸透镜要点：平行于主光轴的光线在对面会聚于焦点后继续传播，经过焦点的光线在透镜对面平行于主光轴传播．
（4）凹透镜要点：平行于主光轴的光线过透镜后的光线的反向延长线经过虚焦点．
三、针对性模拟练习
1．如图所示，画出苹果所受重力的示意图。
2．请在图中画出平行于主光轴的光线通过凸透镜后的光线。
3．在图中画出入射光线AO对应的折射光线大概位置。
4．在图中画出茶壶所受重力的示意图。
5．在图中，画出光通过凸透镜后的折射光线。
6．按照要求规范作图（作图时请把图线画清晰）。在图中画出压在墙壁上的物体受重力G的示意图。
7．在图中完成光路图

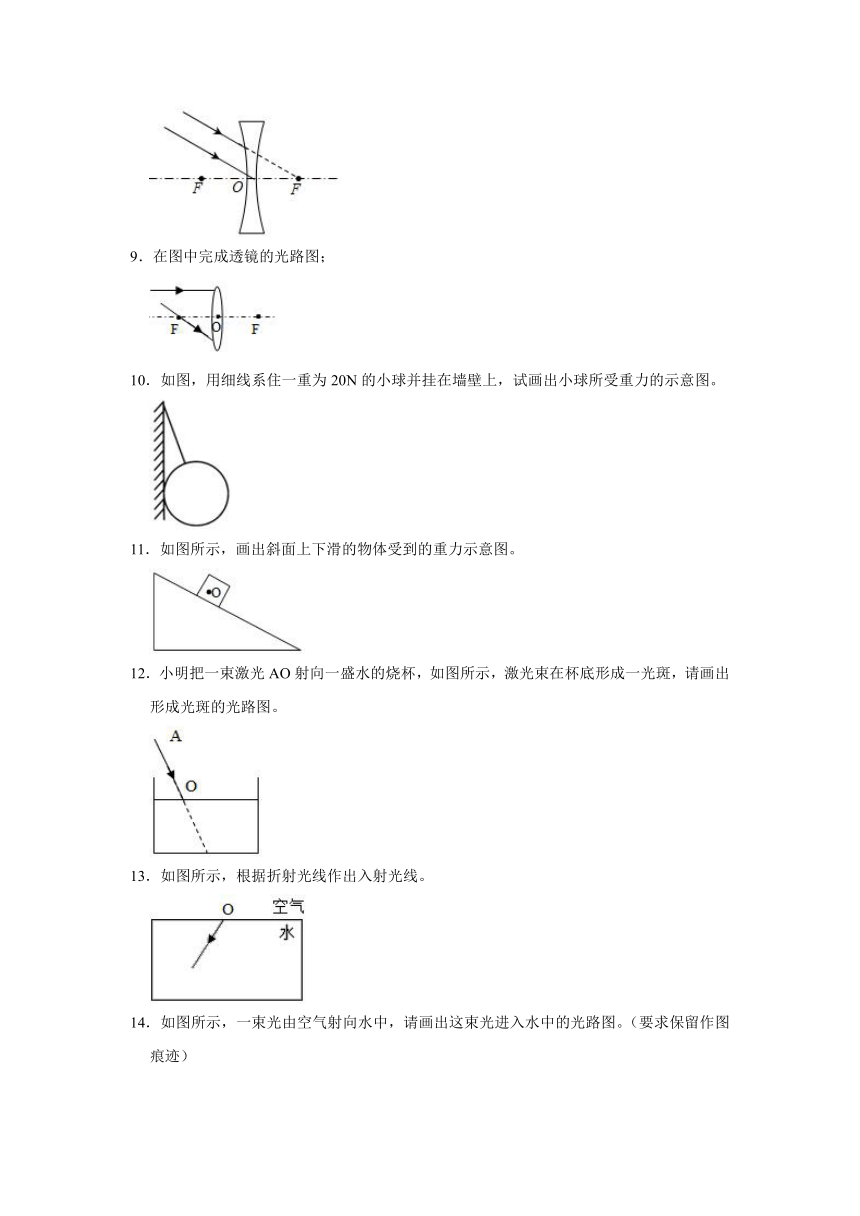

8．如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线。
9．在图中完成透镜的光路图；
10．如图，用细线系住一重为20N的小球并挂在墙壁上，试画出小球所受重力的示意图。
11．如图所示，画出斜面上下滑的物体受到的重力示意图。
12．小明把一束激光AO射向一盛水的烧杯，如图所示，激光束在杯底形成一光斑，请画出形成光斑的光路图。
13．如图所示，根据折射光线作出入射光线。
14．如图所示，一束光由空气射向水中，请画出这束光进入水中的光路图。（要求保留作图痕迹）
15．如图所示，请画出物体B（重力为5N）所受重力的示意图。
2021海南中考物理二轮复习：作图题突破
参考答案
1．如图所示，画出苹果所受重力的示意图。
【解答】解：苹果所受的重力竖直向下，从重力的作用点﹣﹣苹果的重心竖直向下作有向线段，即可作出苹果所受重力的示意图，如图所示：
2．请在图中画出平行于主光轴的光线通过凸透镜后的光线。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
3．在图中画出入射光线AO对应的折射光线大概位置。
【解答】解：
图中法线已画出，光从空气斜射向玻璃中时，折射角小于入射角，据此在法线右侧的玻璃中画出折射光线的大概位置。如图所示：
4．在图中画出茶壶所受重力的示意图。
【解答】解：
茶壶所受的重力竖直向下，过重力的作用点（即茶壶的重心）竖直向下画一条线段，标上符号G，即为茶壶所受重力的示意图，如图所示：
5．在图中，画出光通过凸透镜后的折射光线。
【解答】解：过焦点的光线经凸透镜折射后折射光线平行于主光轴，如下图所示：
6．按照要求规范作图（作图时请把图线画清晰）。在图中画出压在墙壁上的物体受重力G的示意图。
【解答】解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
7．在图中完成光路图
【解答】解：对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。
对于凸透镜，过光心的光线经凸透镜折射后传播方向不改变。
如图所示：
8．如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线。
【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不改变。如图所示：
9．在图中完成透镜的光路图；
【解答】解：对于凸透镜，通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，如下图所示：
10．如图，用细线系住一重为20N的小球并挂在墙壁上，试画出小球所受重力的示意图。
【解答】解：物体的重心一般在物体的几何中心，如图中小球的重心，重力的方向是竖直向下的，从中心起，沿竖直方向画一条线段，末端带上箭头，并标出力的大小为20N，如图：
11．如图所示，画出斜面上下滑的物体受到的重力示意图。
【解答】解：重力的方向是竖直向下的，从物体重心O点画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
12．小明把一束激光AO射向一盛水的烧杯，如图所示，激光束在杯底形成一光斑，请画出形成光斑的光路图。
【解答】解：先过入射点O作法线，光由空气斜射入水中时，折射角小于入射角，由此在法线右侧的水中作出折射光线，与杯底的交点为光斑，如图所示：
13．如图所示，根据折射光线作出入射光线。
【解答】解：先过入射点O作垂直界面的法线，根据光由空气斜射入水中时，折射角小于入射角，在法线右侧的空气中作出入射光线，如图所示：

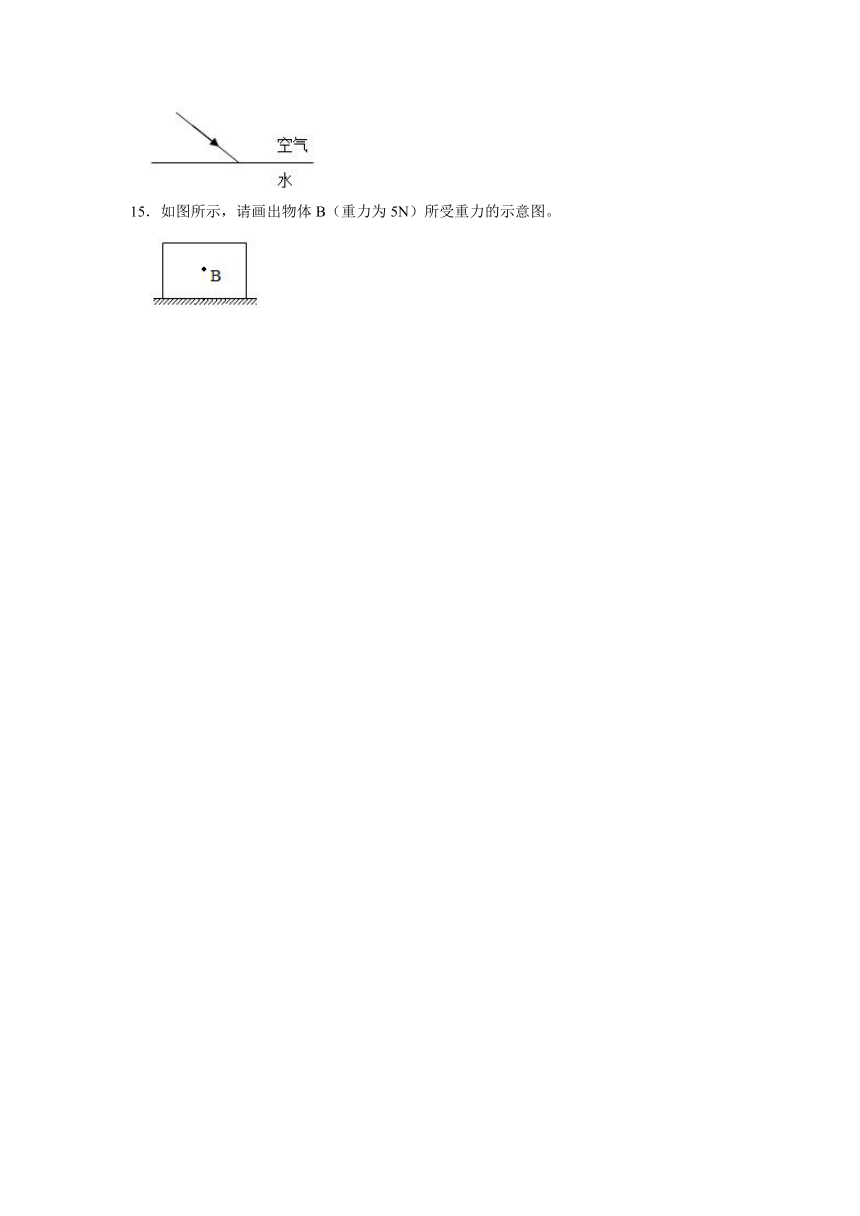

14．如图所示，一束光由空气射向水中，请画出这束光进入水中的光路图。（要求保留作图痕迹）
【解答】解：
先过入射点垂直于水面画出法线；光从空气斜射入水中时，折射角小于入射角，据此在法线右侧的水中画出折射光线。如图所示：
15．如图所示，请画出物体B（重力为5N）所受重力的示意图。
【解答】解：重力的方向是竖直向下的，从物体B的重心画一竖直向下的线段，标上箭头和字母G，同时标出重力的大小。如图所示：
