一、单项选择题（每小题2分，总计30×2=60分）。
1、如左下图所示是一款水果架的设计，右下图是评价水果架的坐标图．以下根据坐标图对水果架的评价正确的是
A．该水果架的设计既实用又美观 B. 该水果架的设计没有什么创意
C．该水果架的结构非常稳定 D．该水果架的设计成本比较低
2、图中所示为横粱(简支粱)在受载荷作用时，内部压、拉应力的分布情况。下列说法中正确的是
A．中轴线上应力为最大；
B. 距离中轴线最远的上、下表面受到的应力最小；
C. 如果需要在横梁上打孔安装管道，则孔的位置靠近上表面为宜；
D．为了提高粱的强度，可在它的底部配置钢筋。
下列结构中属于实体结构的是
4、下列哪一种做法可以用结构的稳定性来解释
A．吊兰支撑架使用三角形支架结构，而不使用由一根直杆挑起的结构
B．吊兰支撑架使用的是钢材而不是木料或塑料
C．建筑物、桥梁这类大型的固定结构，底座要尽可能大些
D．A字型梯不采用铝合金属片，而采用长方形截面的构件
5、下列关于结构的受力形式表述不正确的是
A.衣服挂在衣架上，衣架受压力 B.拔河比赛的时候绳子受拉力
C.小孩在地面走的时候地面受压力 D.开锁的时候锁芯受扭转力
6、列关于流程的描述，正确的是
A．任何流程环节的先后顺序(时序)都是可以调整的
B．两个或两个以上的环节就能构成流程
C．任何流程都能反映事物的合理的内在机理
D．流程的表达通常用流程图，其中方框流程图是最常用的

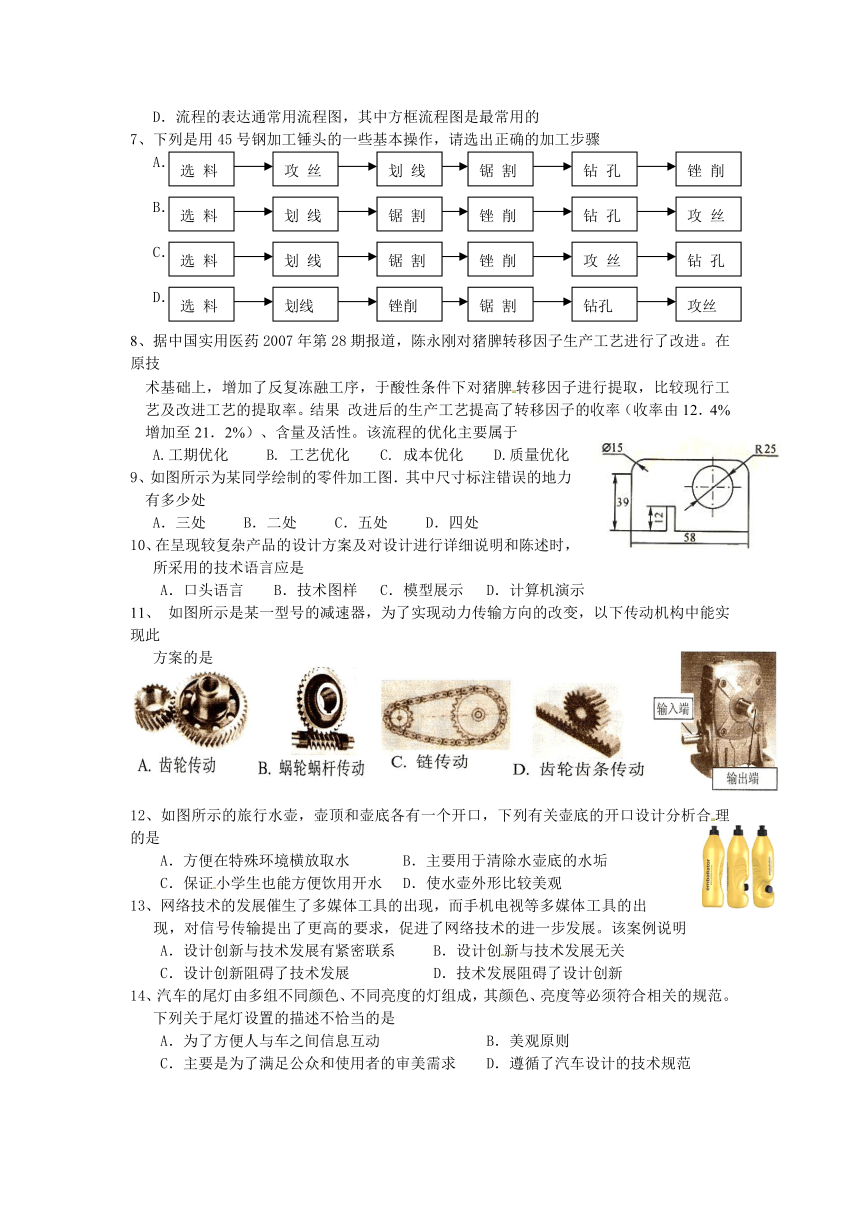

7、下列是用45号钢加工锤头的一些基本操作，请选出正确的加工步骤
A．
B．
C．
D．
据中国实用医药2007年第28期报道，陈永刚对猪脾转移因子生产工艺进行了改进。在原技
术基础上，增加了反复冻融工序，于酸性条件下对猪脾转移因子进行提取，比较现行工艺及改进 ( http: / / www.21cnjy.com / " \o "欢迎登陆21世纪教育网 )工艺的提取率。结果 改进 ( http: / / www.21cnjy.com / " \o "欢迎登陆21世纪教育网 )后的生产工艺 ( http: / / www.21cnjy.com / " \o "欢迎登陆21世纪教育网 )提高了转移因子的收率（收率由12．4% 增加至21．2%）、含量及活性。该流程的优化主要属于
A.工期优化 B. 工艺优化 C. 成本优化 D.质量优化
9、如图所示为某同学绘制的零件加工图．其中尺寸标注错误的地力　　
有多少处
A．三处 B．二处 C．五处 D．四处
10、在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，
所采用的技术语言应是
　A．口头语言 B．技术图样 C．模型展示 D．计算机演示
11、 如图所示是某一型号的减速器，为了实现动力传输方向的改变，以下传动机构中能实现此
方案的是
12、如图所示的旅行水壶，壶顶和壶底各有一个开口，下列有关壶底的开口设计分析合理的是
A．方便在特殊环境横放取水 B．主要用于清除水壶底的水垢
C．保证小学生也能方便饮用开水 D．使水壶外形比较美观
13、网络技术的发展催生了多媒体工具的出现，而手机电视等多媒体工具的出
现，对信号传输提出了更高的要求，促进了网络技术的进一步发展。该案例说明
A．设计创新与技术发展有紧密联系 B．设计创新与技术发展无关
C．设计创新阻碍了技术发展 D．技术发展阻碍了设计创新
14、汽车的尾灯由多组不同颜色、不同亮度的灯组成，其颜色、亮度等必须符合相关的规范。下列关于尾灯设置的描述不恰当的是
A．为了方便人与车之间信息互动 B．美观原则
C．主要是为了满足公众和使用者的审美需求 D．遵循了汽车设计的技术规范

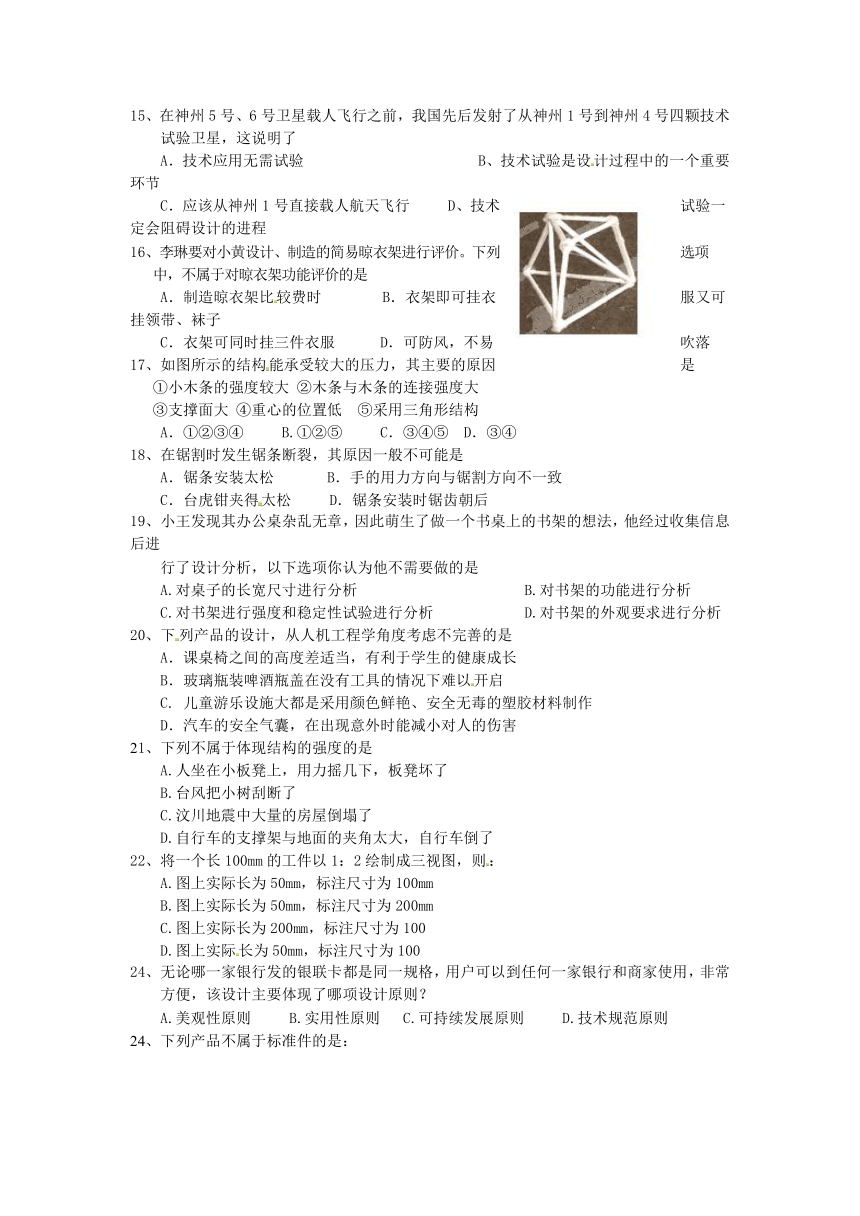

15、在神州5号、6号卫星载人飞行之前，我国先后发射了从神州1号到神州4号四颗技术试验卫星，这说明了
A．技术应用无需试验 B、技术试验是设计过程中的一个重要环节
C．应该从神州1号直接载人航天飞行 D、技术试验一定会阻碍设计的进程
16、李琳要对小黄设计、制造的简易晾衣架进行评价。下列选项中，不属于对晾衣架功能评价的是
A．制造晾衣架比较费时 B．衣架即可挂衣服又可挂领带、袜子
C．衣架可同时挂三件衣服 D．可防风，不易吹落
17、如图所示的结构能承受较大的压力，其主要的原因是
①小木条的强度较大 ②木条与木条的连接强度大
③支撑面大 ④重心的位置低 ⑤采用三角形结构
A．①②③④ B.①②⑤ 　　C．③④⑤ D．③④
18、在锯割时发生锯条断裂，其原因一般不可能是
A．锯条安装太松 B．手的用力方向与锯割方向不一致
C．台虎钳夹得太松 D．锯条安装时锯齿朝后
小王发现其办公桌杂乱无章，因此萌生了做一个书桌上的书架的想法，他经过收集信息后进
行了设计分析，以下选项你认为他不需要做的是
A.对桌子的长宽尺寸进行分析 B.对书架的功能进行分析
C.对书架进行强度和稳定性试验进行分析 D.对书架的外观要求进行分析
20、下列产品的设计，从人机工程学角度考虑不完善的是
A．课桌椅之间的高度差适当，有利于学生的健康成长
B．玻璃瓶装啤酒瓶盖在没有工具的情况下难以开启
C. 儿童游乐设施大都是采用颜色鲜艳、安全无毒的塑胶材料制作
D．汽车的安全气囊，在出现意外时能减小对人的伤害
21、下列不属于体现结构的强度的是
A.人坐在小板凳上，用力摇几下，板凳坏了
B.台风把小树刮断了
C.汶川地震中大量的房屋倒塌了
D.自行车的支撑架与地面的夹角太大，自行车倒了
22、将一个长100mm的工件以1：2绘制成三视图，则：
A.图上实际长为50mm，标注尺寸为100mm
B.图上实际长为50mm，标注尺寸为200mm
C.图上实际长为200mm，标注尺寸为100
D.图上实际长为50mm，标注尺寸为100
无论哪一家银行发的银联卡都是同一规格，用户可以到任何一家银行和商家使用，非常方便，该设计主要体现了哪项设计原则？
A.美观性原则 B.实用性原则 C.可持续发展原则 D.技术规范原则

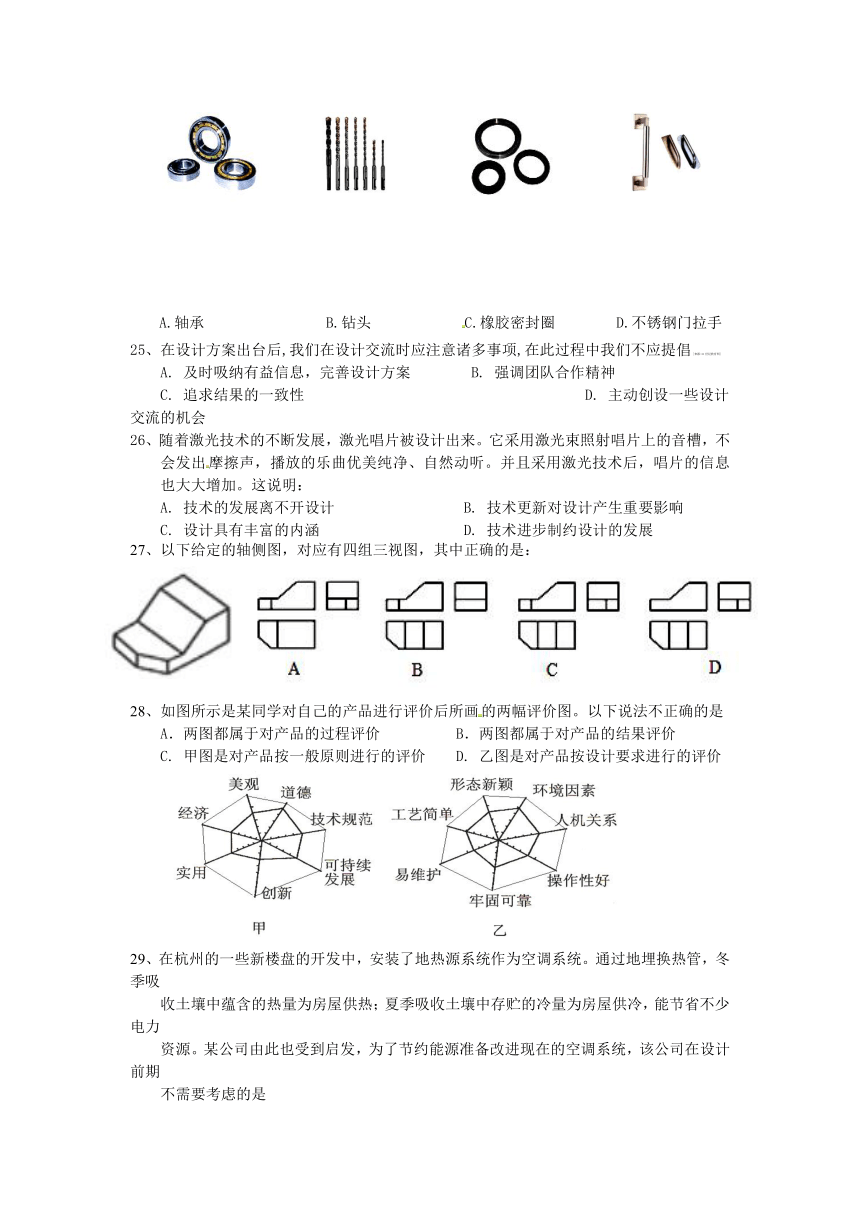

24、下列产品不属于标准件的是：
A.轴承 　　 B.钻头 C.橡胶密封圈 D.不锈钢门拉手
25、在设计方案出台后,我们在设计交流时应注意诸多事项,在此过程中我们不应提倡 [来源:21世纪教育网]
A. 及时吸纳有益信息，完善设计方案 B. 强调团队合作精神
C. 追求结果的一致性 D. 主动创设一些设计交流的机会
26、随着激光技术的不断发展，激光唱片被设计出来。它采用激光束照射唱片上的音槽，不会发出摩擦声，播放的乐曲优美纯净、自然动听。并且采用激光技术后，唱片的信息也大大增加。这说明：
A. 技术的发展离不开设计 B. 技术更新对设计产生重要影响
C. 设计具有丰富的内涵 D. 技术进步制约设计的发展
27、以下给定的轴侧图，对应有四组三视图，其中正确的是：
28、如图所示是某同学对自己的产品进行评价后所画的两幅评价图。以下说法不正确的是
A．两图都属于对产品的过程评价 B．两图都属于对产品的结果评价
C. 甲图是对产品按一般原则进行的评价 D. 乙图是对产品按设计要求进行的评价
29、在杭州的一些新楼盘的开发中，安装了地热源系统作为空调系统。通过地埋换热管，冬季吸
收土壤中蕴含的热量为房屋供热；夏季吸收土壤中存贮的冷量为房屋供冷，能节省不少电力
资源。某公司由此也受到启发，为了节约能源准备改进现在的空调系统，该公司在设计前期
不需要考虑的是
A．查阅国内外地热源系统的相关资料 B．系统装置进行技术试验
C．该公司所在地地下埋地热管的可行性 D. 该公司现有空调系统的可整合性
下列有关工艺操作正确的是
A.锯时锯程要长，当陷入工件2～3mm时锯程要长推锯加压回拉不加压
B.习惯用右手的人锉削时，左手施力由大到小，右手施力由小到大
C.钻孔时，要带手套保护手
D.攻丝时，要在丝锥进入孔中一半的时候检查其是否竖直，如果不直应立刻进行纠正
二、非选择题（共40分，其中31题10分，32题6分、33题6分，34题18分）
31、小张同学为台灯设计了一种活动灯柱。
（1）请根据立体图，补全所缺三视图和三视图中所缺的线 （6分）
（2）小张准备用一块长方形金属制作该活动灯柱，他确定几个步骤：
划线　　锯割　　锉削　　　钻孔，其合理的加工流程为：
划线 锉削 （在 上填写序号）。
该活动灯柱与台灯底座合理的连接方式为（ ）
A. 焊接 B. 铆接 C.榫接 D.螺纹连接
　　某仓库有一个铁质的防盗门，但门上没有装把手，造成了大门开启与关闭非常困难。
今有一根扁钢条 ，请用该扁钢条制作大门把手并安装在大铁门上。根据材料完成32-33题
32、（1）从结构、人机关系的角度，请在以上四种把手类型中，选择一种最合理的设计方案是＿＿＿。
（2）根据你所选择的把手类型，以及给出的环节划线锯割锉削钻孔折弯连接，补充完整扁钢条的加工流程：（在 上填写序号）
划线 钻孔
假如让你为该门把手做一个强度试验检测其强度，请你画出其示意图，并用文字描述其试验过程。
小明发现同学们做作业时要一只手写字、一只手按住书页，既麻烦又浪费时间；同时，阅读平铺的书本也不利于保护视力。为此他设计了一款简易书架（如图），但使用过程发现该书架既不能固定书页，阅读角度θ也不能随意调节。请你针对以上缺陷，对该阅读书架进行优化。设计及要求为：
将书摊开后能方便固定在阅读书架上；
阅读角度θ能在一定范围内调节；
有一定的稳定性和强度；
请你根据上述要求，完成以下任务：
（1）画出设计草图，必要时用文字说明；（8分）
（2）在草图中标出长、宽、高等主要尺寸；（3分）
（3）说明你设计的阅读书架使用的主要材料；说明可调节处
的连接方式；（3分）
（4）说明你的设计方案中有创意的两个特色。（4分）
白云中学2011学年第二学期第一次月考
高二通用技术答题卷
二
31 32 33 34 总分
二、非选择题（30分）
31、（1）请根据立体图，补全所缺三视图和三视图中所缺的线 （6分）
（2） 、 （2分）
（3） （2分）
32、（1） （2分）
（2） 、 、 、 （4分）
33、(6分)
34、（1）画出设计草图，必要时用文字说明；（8分）
（2）在草图中标出长、宽、高等主要尺寸；（3分）
（3）（3分）
（4）（4分）
高二通用技术参考答案
第2题图
第1题图
锉 削
钻 孔
划 线
锯 割
攻 丝
选 料
攻 丝
钻 孔
锉 削
锯 割
划 线
选 料
钻 孔
攻 丝
锉 削
锯 割
划 线
选 料
攻丝
钻孔
锯 割
锉削
划线
选 料
