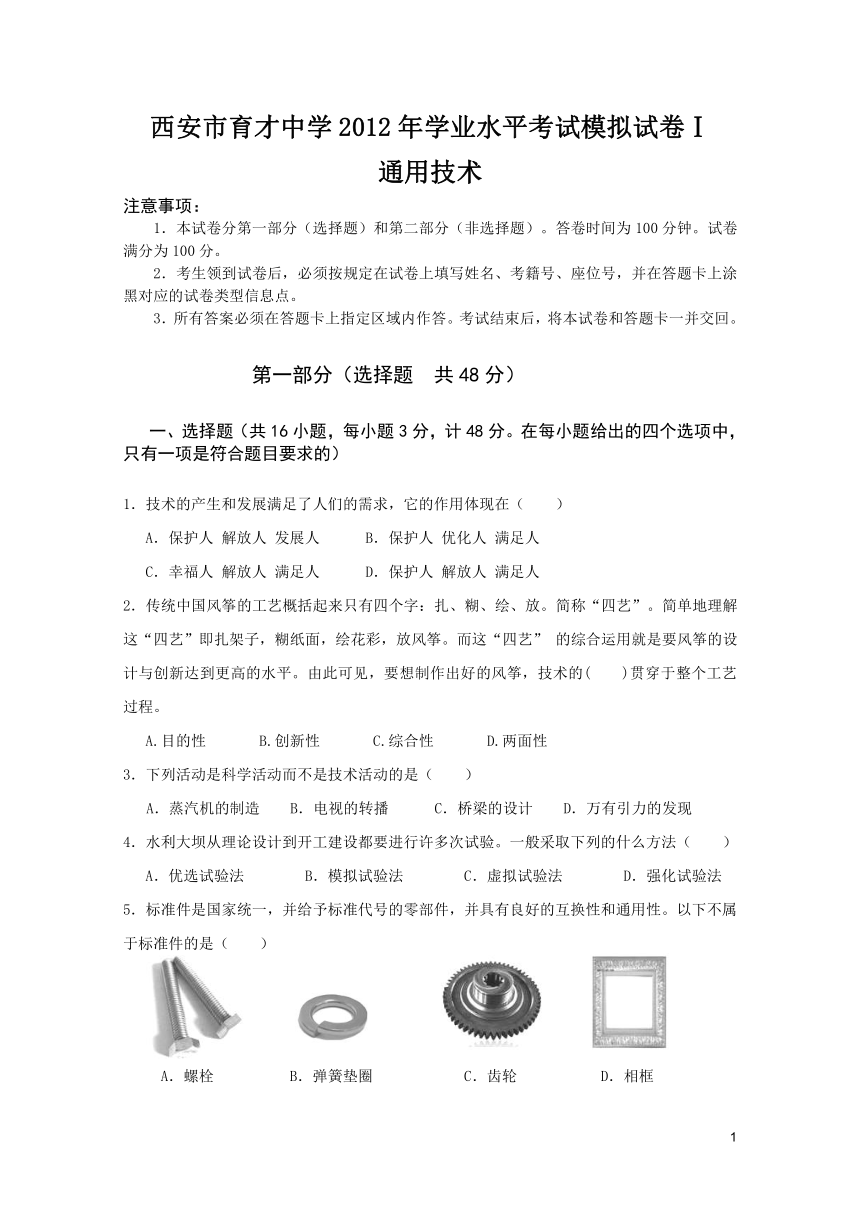

西安市育才中学2012年学业水平考试模拟试卷Ⅰ
通用技术
注意事项：
1．本试卷分第一部分（选择题）和第二部分（非选择题）。答卷时间为100分钟。试卷满分为100分。
2．考生领到试卷后，必须按规定在试卷上填写姓名、考籍号、座位号，并在答题卡上涂黑对应的试卷类型信息点。
3．所有答案必须在答题卡上指定区域内作答。考试结束后，将本试卷和答题卡一并交回。
第一部分（选择题 共48分）
一、选择题（共16小题，每小题3分，计48分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．技术的产生和发展满足了人们的需求，它的作用体现在（ ）
A．保护人 解放人 发展人 B．保护人 优化人 满足人
C．幸福人 解放人 满足人 D．保护人 解放人 满足人
2．传统中国风筝的工艺概括起来只有四个字：扎、糊、绘、放。简称“四艺”。简单地理解这“四艺”即扎架子，糊纸面，绘花彩，放风筝。而这“四艺” 的综合运用就是要风筝的设计与创新达到更高的水平。由此可见，要想制作出好的风筝，技术的( )贯穿于整个工艺过程。
A.目的性 B.创新性 C.综合性 D.两面性
3．下列活动是科学活动而不是技术活动的是（ ）
A．蒸汽机的制造 B．电视的转播 C．桥梁的设计 D．万有引力的发现
4．水利大坝从理论设计到开工建设都要进行许多次试验。一般采取下列的什么方法（ ）
A．优选试验法 B．模拟试验法 C．虚拟试验法 D．强化试验法
5．标准件是国家统一，并给予标准代号的零部件，并具有良好的互换性和通用性。以下不属于标准件的是（ ）
A．螺栓 B．弹簧垫圈 C．齿轮 D．相框

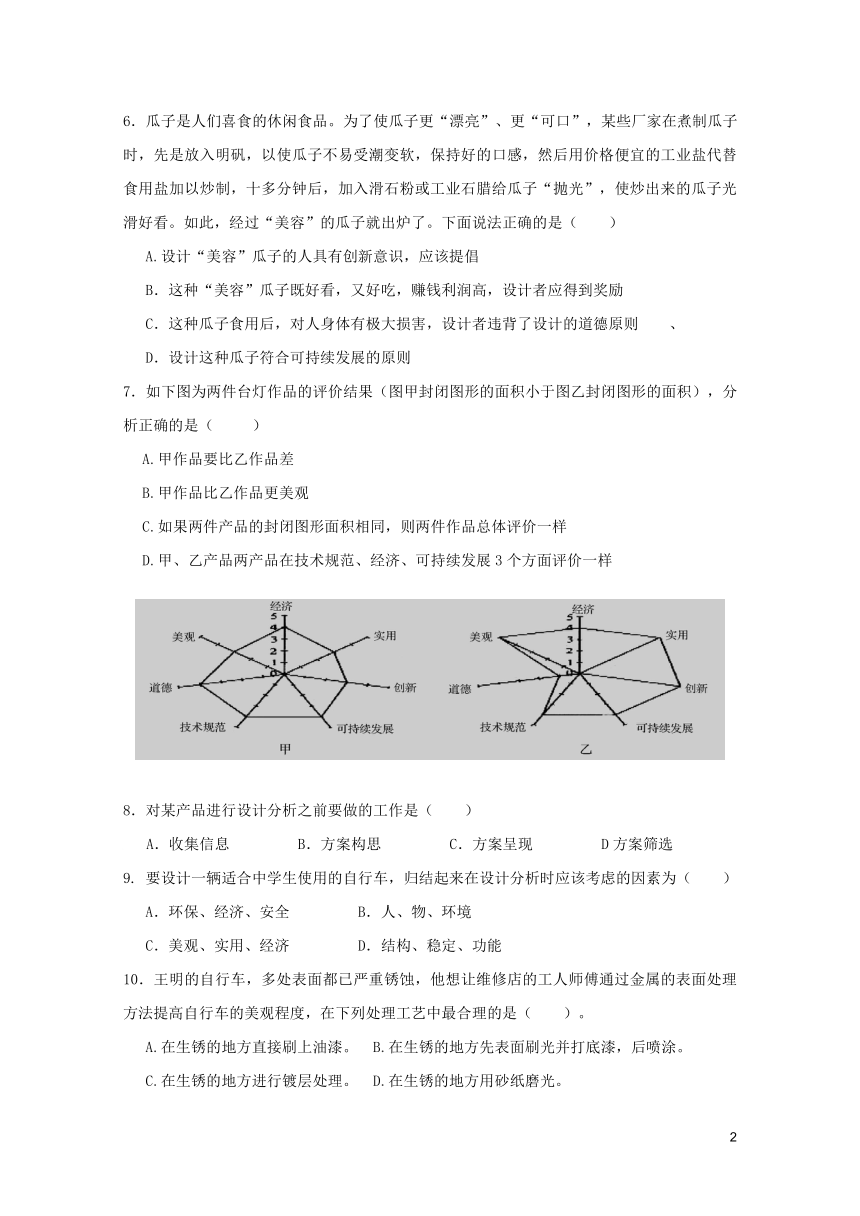

6．瓜子是人们喜食的休闲食品。为了使瓜子更“漂亮”、更“可口”，某些厂家在煮制瓜子时，先是放入明矾，以使瓜子不易受潮变软，保持好的口感，然后用价格便宜的工业盐代替食用盐加以炒制，十多分钟后，加入滑石粉或工业石腊给瓜子“抛光”，使炒出来的瓜子光滑好看。如此，经过“美容”的瓜子就出炉了。下面说法正确的是（ ）
A.设计“美容”瓜子的人具有创新意识，应该提倡
B．这种“美容”瓜子既好看，又好吃，赚钱利润高，设计者应得到奖励
C．这种瓜子食用后，对人身体有极大损害，设计者违背了设计的道德原则 、
D．设计这种瓜子符合可持续发展的原则
7．如下图为两件台灯作品的评价结果（图甲封闭图形的面积小于图乙封闭图形的面积），分析正确的是（ ）
A.甲作品要比乙作品差
B.甲作品比乙作品更美观
C.如果两件产品的封闭图形面积相同，则两件作品总体评价一样
D.甲、乙产品两产品在技术规范、经济、可持续发展3个方面评价一样
8．对某产品进行设计分析之前要做的工作是（ ）
A．收集信息 B．方案构思 C．方案呈现 D方案筛选
9. 要设计一辆适合中学生使用的自行车，归结起来在设计分析时应该考虑的因素为（ ）
A．环保、经济、安全 B．人、物、环境
C．美观、实用、经济 D．结构、稳定、功能
10．王明的自行车，多处表面都已严重锈蚀，他想让维修店的工人师傅通过金属的表面处理方法提高自行车的美观程度，在下列处理工艺中最合理的是（ ）。
A.在生锈的地方直接刷上油漆。 B.在生锈的地方先表面刷光并打底漆，后喷涂。
C.在生锈的地方进行镀层处理。 D.在生锈的地方用砂纸磨光。

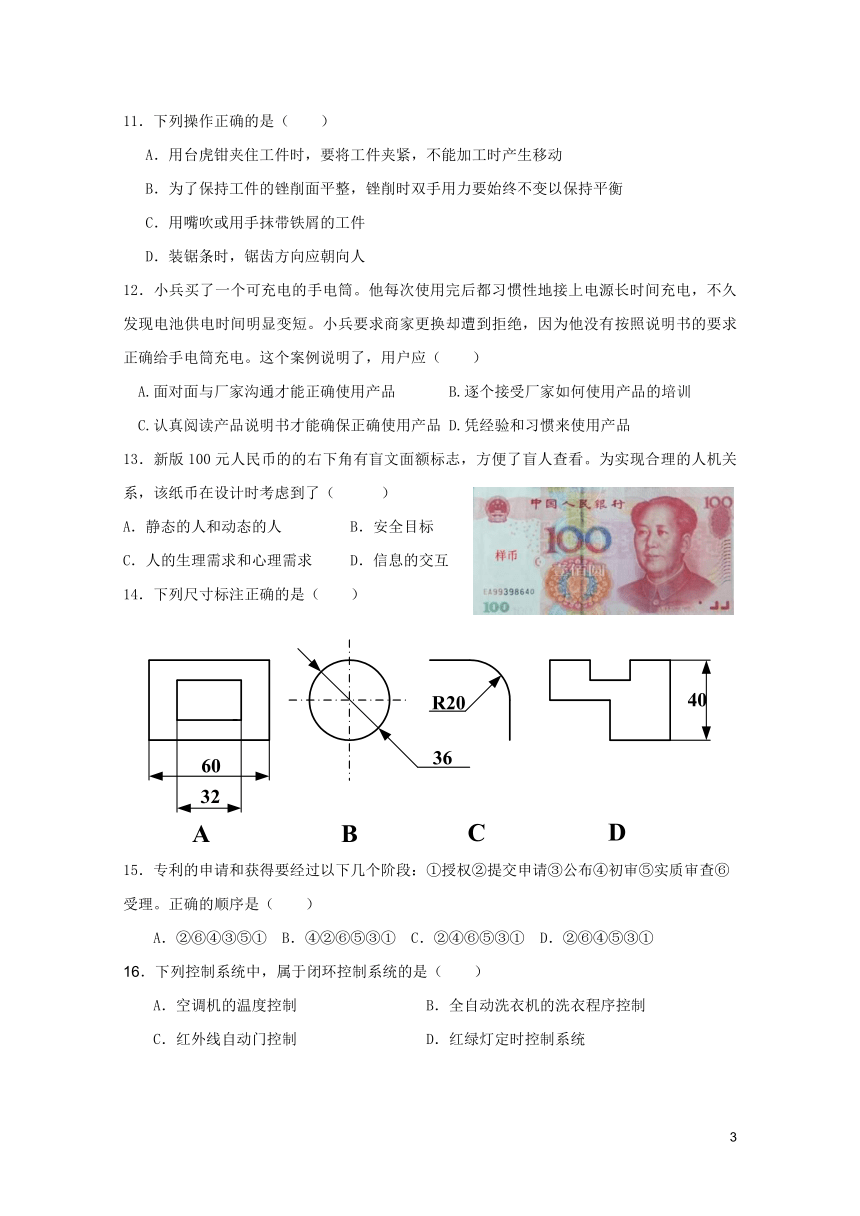

11．下列操作正确的是（ ）
A．用台虎钳夹住工件时，要将工件夹紧，不能加工时产生移动
B．为了保持工件的锉削面平整，锉削时双手用力要始终不变以保持平衡
C．用嘴吹或用手抹带铁屑的工件
D．装锯条时，锯齿方向应朝向人
12．小兵买了一个可充电的手电筒。他每次使用完后都习惯性地接上电源长时间充电，不久发现电池供电时间明显变短。小兵要求商家更换却遭到拒绝，因为他没有按照说明书的要求正确给手电筒充电。这个案例说明了，用户应（ ）
A.面对面与厂家沟通才能正确使用产品 B.逐个接受厂家如何使用产品的培训
C.认真阅读产品说明书才能确保正确使用产品 D.凭经验和习惯来使用产品
13．新版100元人民币的的右下角有盲文面额标志，方便了盲人查看。为实现合理的人机关系，该纸币在设计时考虑到了（ ）
A．静态的人和动态的人 B．安全目标
C．人的生理需求和心理需求 D．信息的交互
14．下列尺寸标注正确的是（ ）
15．专利的申请和获得要经过以下几个阶段：①授权②提交申请③公布④初审⑤实质审查⑥受理。正确的顺序是（　　）
A．②⑥④③⑤① B．④②⑥⑤③① C．②④⑥⑤③① D．②⑥④⑤③①
16．下列控制系统中，属于闭环控制系统的是（　　）
A．空调机的温度控制 B．全自动洗衣机的洗衣程序控制
C．红外线自动门控制 D．红绿灯定时控制系统

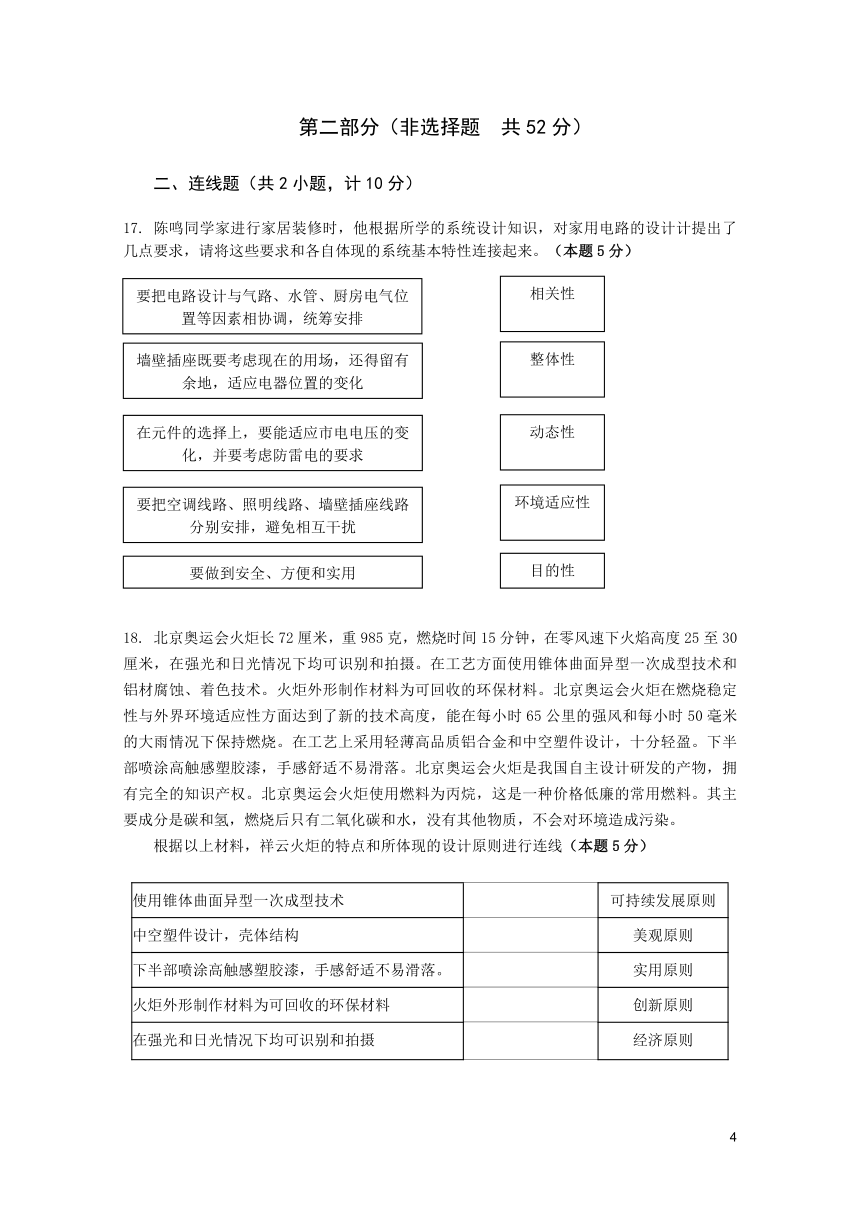

第二部分（非选择题 共52分）
二、连线题（共2小题，计10分）
17. 陈鸣同学家进行家居装修时，他根据所学的系统设计知识，对家用电路的设计计提出了几点要求，请将这些要求和各自体现的系统基本特性连接起来。（本题5分）
18. 北京奥运会火炬长72厘米，重985克，燃烧时间15分钟，在零风速下火焰高度25至30厘米，在强光和日光情况下均可识别和拍摄。在工艺方面使用锥体曲面异型一次成型技术和铝材腐蚀、着色技术。火炬外形制作材料为可回收的环保材料。北京奥运会火炬在燃烧稳定性与外界环境适应性方面达到了新的技术高度，能在每小时65公里的强风和每小时50毫米的大雨情况下保持燃烧。在工艺上采用轻薄高品质铝合金和中空塑件设计，十分轻盈。下半部喷涂高触感塑胶漆，手感舒适不易滑落。北京奥运会火炬是我国自主设计研发的产物，拥有完全的知识产权。北京奥运会火炬使用燃料为丙烷，这是一种价格低廉的常用燃料。其主要成分是碳和氢，燃烧后只有二氧化碳和水，没有其他物质，不会对环境造成污染。
根据以上材料，祥云火炬的特点和所体现的设计原则进行连线（本题5分）
使用锥体曲面异型一次成型技术 可持续发展原则
中空塑件设计，壳体结构 美观原则
下半部喷涂高触感塑胶漆，手感舒适不易滑落。 实用原则
火炬外形制作材料为可回收的环保材料 创新原则
在强光和日光情况下均可识别和拍摄 经济原则

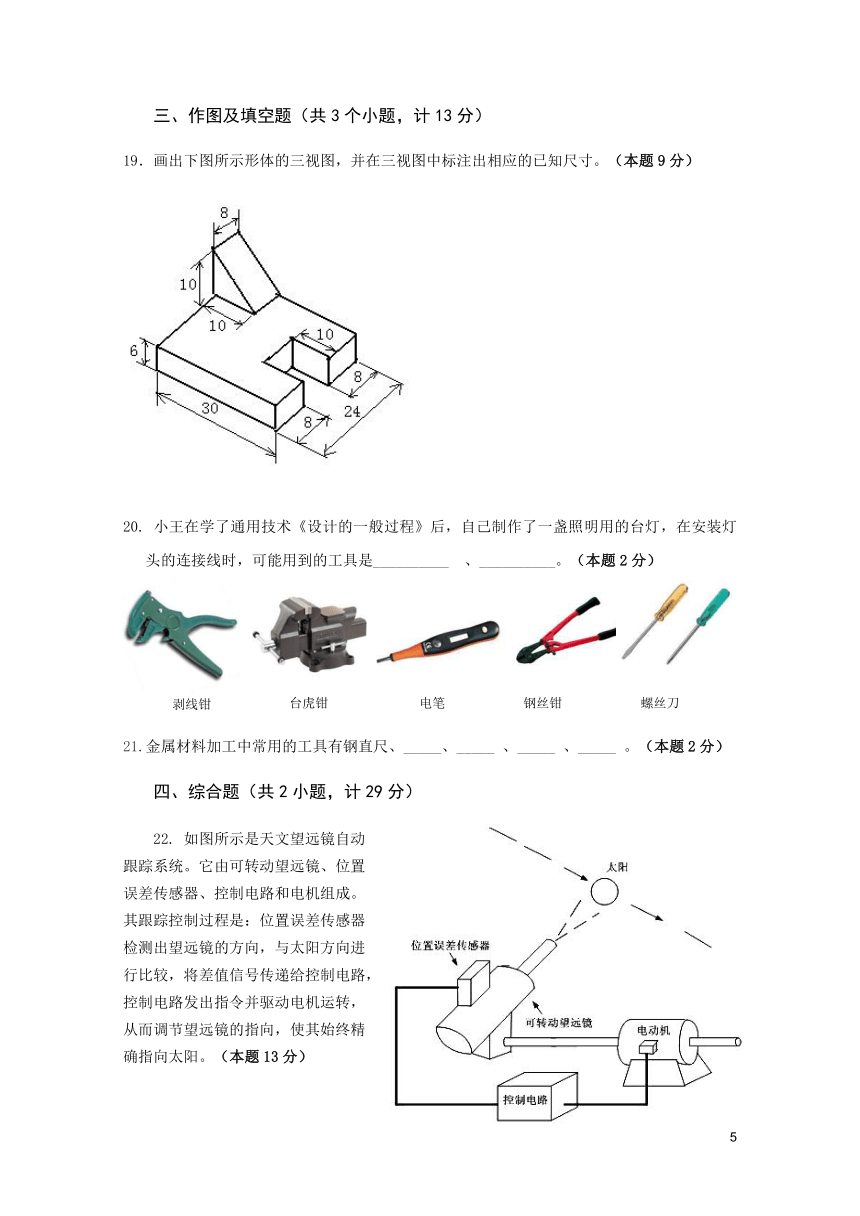

三、作图及填空题（共3个小题，计13分）
19．画出下图所示形体的三视图，并在三视图中标注出相应的已知尺寸。（本题9分）
20. 小王在学了通用技术《设计的一般过程》后，自己制作了一盏照明用的台灯，在安装灯头的连接线时，可能用到的工具是__________ 、__________。（本题2分）
21.金属材料加工中常用的工具有钢直尺、_____、_____ 、_____ 、_____ 。（本题2分）
四、综合题（共2小题，计29分）
22. 如图所示是天文望远镜自动
跟踪系统。它由可转动望远镜、位置
误差传感器、控制电路和电机组成。
其跟踪控制过程是：位置误差传感器
检测出望远镜的方向，与太阳方向进
行比较，将差值信号传递给控制电路，
控制电路发出指令并驱动电机运转，
从而调节望远镜的指向，使其始终精
确指向太阳。（本题13分）
1.该控制系统属于：___________________（开环/闭环）控制系统。（2分）
2.位置误差传感器将检测到的望远镜方向信号传送给控制电路与太阳方向进行比较的过程称为__________。（1分）
3.在该控制系统中输出量是__________________ 、控制量是__________________ 。（4分）
4.请补充完成该控制系统方框图（6分）
23. 王刚发现学校的６人寝室缺少一个脸盆架，他仔细查看寝室的布局，发现只有一个长500mm、宽500mm、高2500mm的空间可以放置。于是他想用50mm×50mm角铁和30mm×30mm角铁为主要原料，为寝室设计、制作一个脸盆架。（本题16分）
（1）为了确定脸盆架的最合理尺寸，王刚主要应该收集什么信息。（2分）
（2）如图是王刚的设计草图。请你针对草图分析，他在制定设计方案
过程中主要考虑哪些因素？（4分）
（3）加工过程有哪些金属加工工序？（3分）
（4）加工过程需要用到哪些工具？（3分）
（5）结合设计的一般过程写出设计思路（4分）
西安市育才中学2012年学业水平考试模拟试卷Ⅰ
通用技术答案
一、选择题（共16小题，每小题3分，计48分）
题号 1 2 3 4 5 6 7 8
答案 A C D B D C D A
题号 9 10 11 12 13 14 15 16
答案 B B A C D C A B
二、连线题（共2小题，计10分）
17.（本题5分）
18.（本题5分）
使用锥体曲面异型一次成型技术 可持续发展原则
中空塑件设计，壳体结构 美观原则
下半部喷涂高触感塑胶漆，手感舒适不易滑落。 实用原则
火炬外形制作材料为可回收的环保材料 创新原则
在强光和日光情况下均可识别和拍摄 经济原则
三、作图及填空题（共3个小题，计13分）
19．（9分）
20.（2分） 剥线钳；螺丝刀
21.（2分） 划针 角尺 划规 样冲
四、综合题（共2小题，每小题16分，计29分）
22. （13分）
1.该控制系统属于：_____闭环_____（开环/闭环）控制系统。（2分）
2.位置误差传感器将检测到的望远镜方向信号传送给控制电路与太阳方向进行比较的过程称为___反馈___。（1分）
3.在该控制系统中输出量是_望远镜实际指示方向、控制量是_可动望远镜的偏转量。（4分）
4.请补充完成该控制系统方框图（6分）
23.（16分）
1.收集各类脸盆的高度和直径（2分）
答出高度、直径各得1分，共2分
2.脸盆架的总体高度； 6个人使用；上小下大；每格之间的距离；底格与地面的距离；连接方式；表面处理等。答正确一点得1分，共4分。按学生答案的前四项计分
3.划线；锯割；焊接；锉削；表面处理答正确一点得1分，共3分。
4.钢锯、台虎钳、角尺、卷尺、划针、锉刀、电焊机、砂纸等
答正确一点得1分，共3分。按学生答案的前三项计分
5.结合设计的一般过程写出设计思路（4分）答案见陕西2012学业水平考试说明302页22题
西安市育才中学2012年学业水平考试模拟试卷Ⅰ
通用技术答题卡
一、选择题（共16小题，每小题3分，计48分）
题号 1 2 3 4 5 6 7 8
答案
题号 9 10 11 12 13 14 15 16
答案
二、连线题（共2小题，计10分）
17.（本题5分）
18.（本题5分）
使用锥体曲面异型一次成型技术 可持续发展原则
中空塑件设计，壳体结构 美观原则
下半部喷涂高触感塑胶漆，手感舒适不易滑落。 实用原则
火炬外形制作材料为可回收的环保材料 创新原则
在强光和日光情况下均可识别和拍摄 经济原则
三、作图及填空题（共3个小题，计13分）
19．（9分）
20.（2分）______________；______________
21.（2分）__________、__________、__________、__________、
四、综合题（共2小题，每小题16分，计29分）
22. （13分）
1. ___________。（2分）
2. ___________。（1分）
3.输出量是________________________ 、控制量是______________________ 。（4分）
4.（6分）
23.（16分）
（1）为了确定脸盆架的最合理尺寸，王刚主要应该收集什么信息。（2分）
（2）如图是王刚的设计草图。请你针对草图分析，他在制定设计方案
过程中主要考虑哪些因素？（4分）
（3）加工过程有哪些金属加工工序？（3分）
（4）加工过程需要用到哪些工具？（3分）
（5）结合设计的一般过程写出设计思路（4分）
要把电路设计与气路、水管、厨房电气位置等因素相协调，统筹安排
目的性
环境适应性
动态性
整体性
相关性
墙壁插座既要考虑现在的用场，还得留有余地，适应电器位置的变化
在元件的选择上，要能适应市电电压的变化，并要考虑防雷电的要求
要把空调线路、照明线路、墙壁插座线路分别安排，避免相互干扰
要做到安全、方便和实用
剥线钳
台虎钳
电笔
钢丝钳
螺丝刀
要把电路设计与气路、水管、厨房电气位置等因素相协调，统筹安排
目的性
环境适应性
动态性
整体性
相关性
墙壁插座既要考虑现在的用场，还得留有余地，适应电器位置的变化
在元件的选择上，要能适应市电电压的变化，并要考虑防雷电的要求
要把空调线路、照明线路、墙壁插座线路分别安排，避免相互干扰
要做到安全、方便和实用
控制量
（望远镜偏转量）
控制器
（控制电路）
执行器
（电动机）
被控对象
（望远镜）
被控量
（实际指示方向）
输入量
（太阳方向）
比较器
反馈环节
（误差传感器）
要把电路设计与气路、水管、厨房电气位置等因素相协调，统筹安排
目的性
环境适应性
动态性
整体性
相关性
墙壁插座既要考虑现在的用场，还得留有余地，适应电器位置的变化
在元件的选择上，要能适应市电电压的变化，并要考虑防雷电的要求
要把空调线路、照明线路、墙壁插座线路分别安排，避免相互干扰
要做到安全、方便和实用
