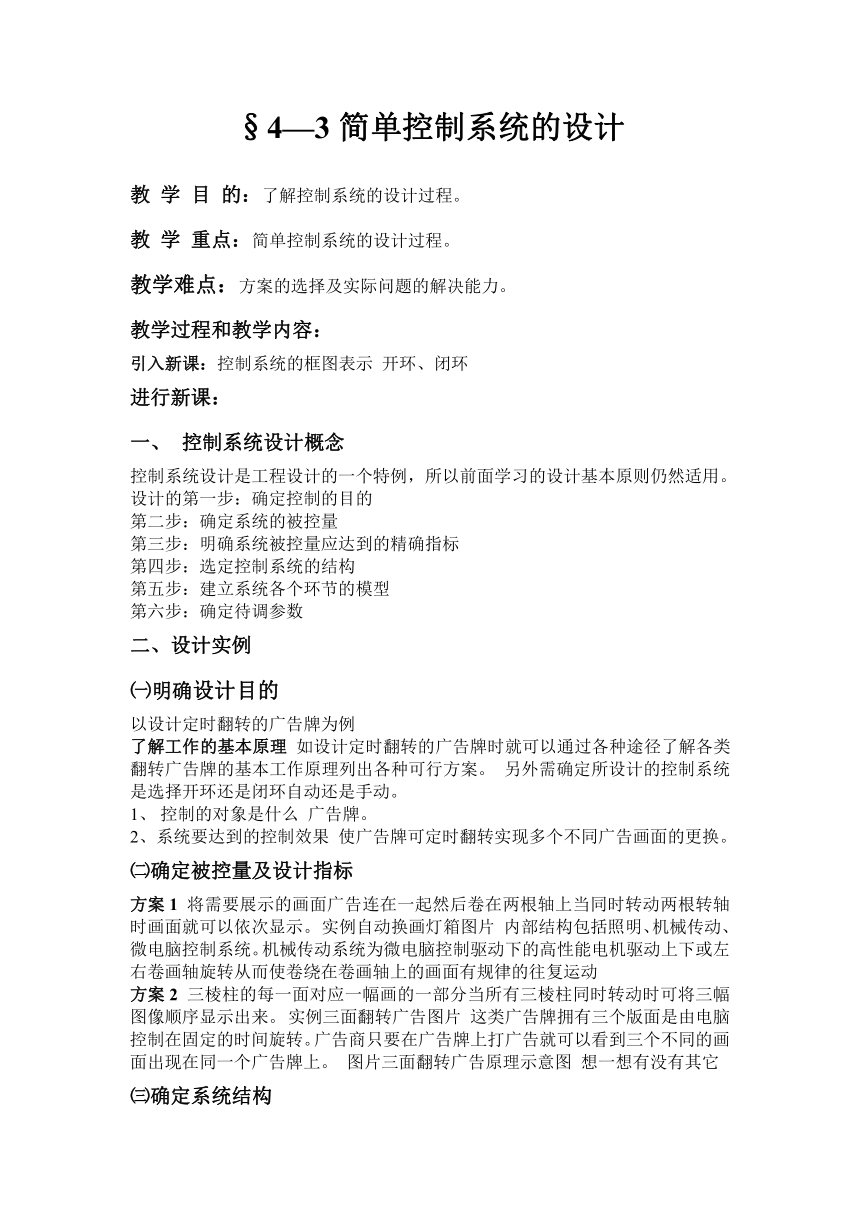

§4—3简单控制系统的设计
教 学 目 的：了解控制系统的设计过程。
教 学 重点：简单控制系统的设计过程。
教学难点：方案的选择及实际问题的解决能力。
教学过程和教学内容：
引入新课：控制系统的框图表示 开环、闭环
进行新课：
控制系统设计概念
控制系统设计是工程设计的一个特例，所以前面学习的设计基本原则仍然适用。
设计的第一步：确定控制的目的
第二步：确定系统的被控量
第三步：明确系统被控量应达到的精确指标
第四步：选定控制系统的结构
第五步：建立系统各个环节的模型
第六步：确定待调参数
二、设计实例
㈠明确设计目的
以设计定时翻转的广告牌为例
了解工作的基本原理 如设计定时翻转的广告牌时就可以通过各种途径了解各类翻转广告牌的基本工作原理列出各种可行方案。 另外需确定所设计的控制系统是选择开环还是闭环自动还是手动。
控制的对象是什么 广告牌。
2、系统要达到的控制效果 使广告牌可定时翻转实现多个不同广告画面的更换。
㈡确定被控量及设计指标
方案1 将需要展示的画面广告连在一起然后卷在两根轴上当同时转动两根转轴时画面就可以依次显示。 实例自动换画灯箱图片 内部结构包括照明、机械传动、微电脑控制系统。机械传动系统为微电脑控制驱动下的高性能电机驱动上下或左右卷画轴旋转从而使卷绕在卷画轴上的画面有规律的往复运动
方案2 三棱柱的每一面对应一幅画的一部分当所有三棱柱同时转动时可将三幅图像顺序显示出来。 实例三面翻转广告图片 这类广告牌拥有三个版面是由电脑控制在固定的时间旋转。广告商只要在广告牌上打广告就可以看到三个不同的画面出现在同一个广告牌上。 图片三面翻转广告原理示意图 想一想有没有其它
㈢确定系统结构
㈣选择实现方法
㈤部件模型及主要参数的确定
1、需要解决的实际问题 1电动机转速快需减速。 解决方法设计减速装置。 2准确控制电动机转动、停止的时间使电动机停止期间画面显示完整。 解决方法使用定时控制器、继电器。 2、确定具体控制系统的设计框图
㈥验证、完成你的设计
㈦评估你的设计
1.是否到达预期效果 2.其他人的评价 3.如何改进。 拓展例子遥控防盗栓视频简单控制系统的设计过程
教学反思： 本节作为设计制作课的前奏应该引导学生先设计好方案要预测学生在设计时可能会出现的问题从而作出正确的处理。
