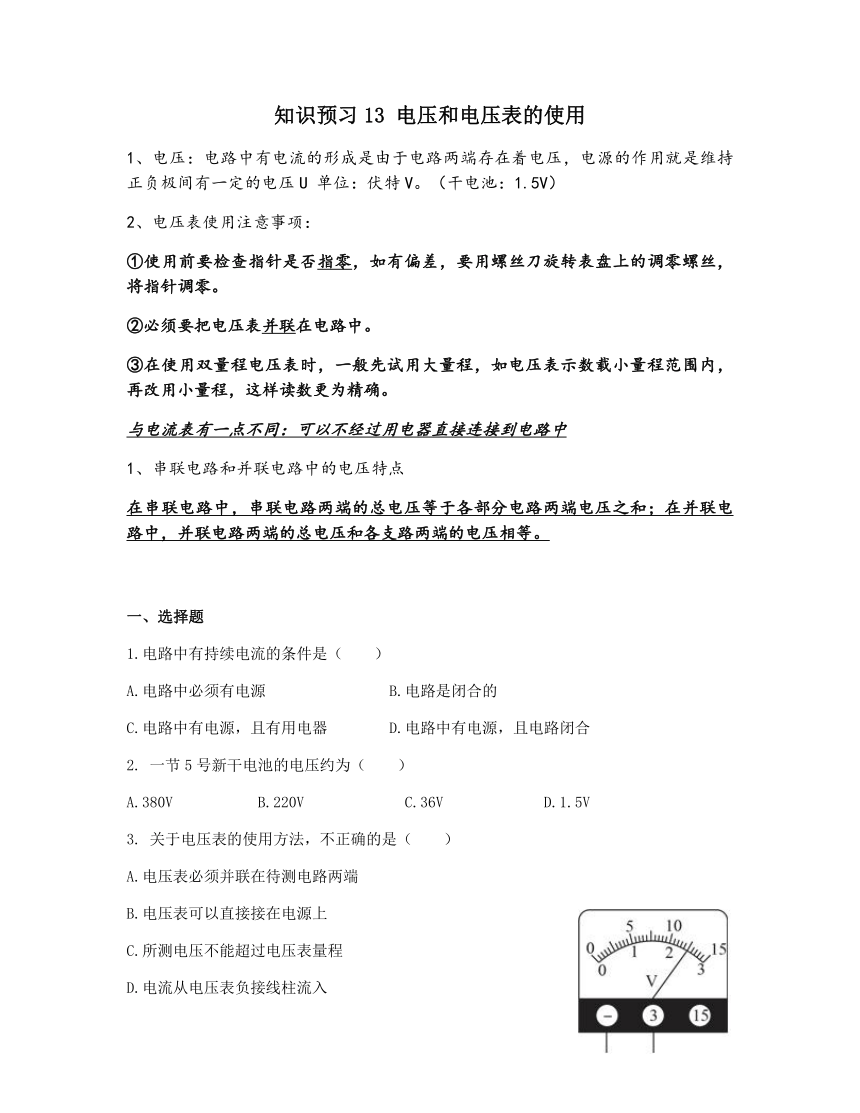

知识预习13 电压和电压表的使用
1、电压：电路中有电流的形成是由于电路两端存在着电压，电源的作用就是维持正负极间有一定的电压U 单位：伏特V。（干电池：1.5V）
2、电压表使用注意事项：
①使用前要检查指针是否指零，如有偏差，要用螺丝刀旋转表盘上的调零螺丝，将指针调零。
②必须要把电压表并联在电路中。
③在使用双量程电压表时，一般先试用大量程，如电压表示数载小量程范围内，再改用小量程，这样读数更为精确。
与电流表有一点不同：可以不经过用电器直接连接到电路中
串联电路和并联电路中的电压特点
在串联电路中，串联电路两端的总电压等于各部分电路两端电压之和；在并联电路中，并联电路两端的总电压和各支路两端的电压相等。
一、选择题
1.电路中有持续电流的条件是（　　）
A.电路中必须有电源 B.电路是闭合的
C.电路中有电源，且有用电器 D.电路中有电源，且电路闭合
2. 一节5号新干电池的电压约为（　　）
A.380V B.220V C.36V D.1.5V
3. 关于电压表的使用方法，不正确的是（　　）
A.电压表必须并联在待测电路两端
B.电压表可以直接接在电源上
C.所测电压不能超过电压表量程
D.电流从电压表负接线柱流入
4. 如图所示，实验室用电压表的读数为（　　）
A.2.5V
B.10.5V
C.12V
D.12.5V
5. 如图所示，在“〇”处接入电流表或电压表，使与串联。则下列做法正确的是（　　）
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表
6. 如图所示的电路中，当开关闭合时，电压表测（　　）
A.的电压 B.的电压 C.和两端的总电压 D.电源的电压
7. 在如图所示的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，则此时灯和两端的电压分别为（　　）
A.4.2V、3.8V
B.3.8V、8V
C.3.8V、4.2V
D.8V、3.8V
8. 如图，闭合开关后灯泡比亮，电压表示数为6V，下列说法正确的是（　　）
A.示数大于6V
B.示数等于6V
C.V示数小于6V
D.V示数大于6V

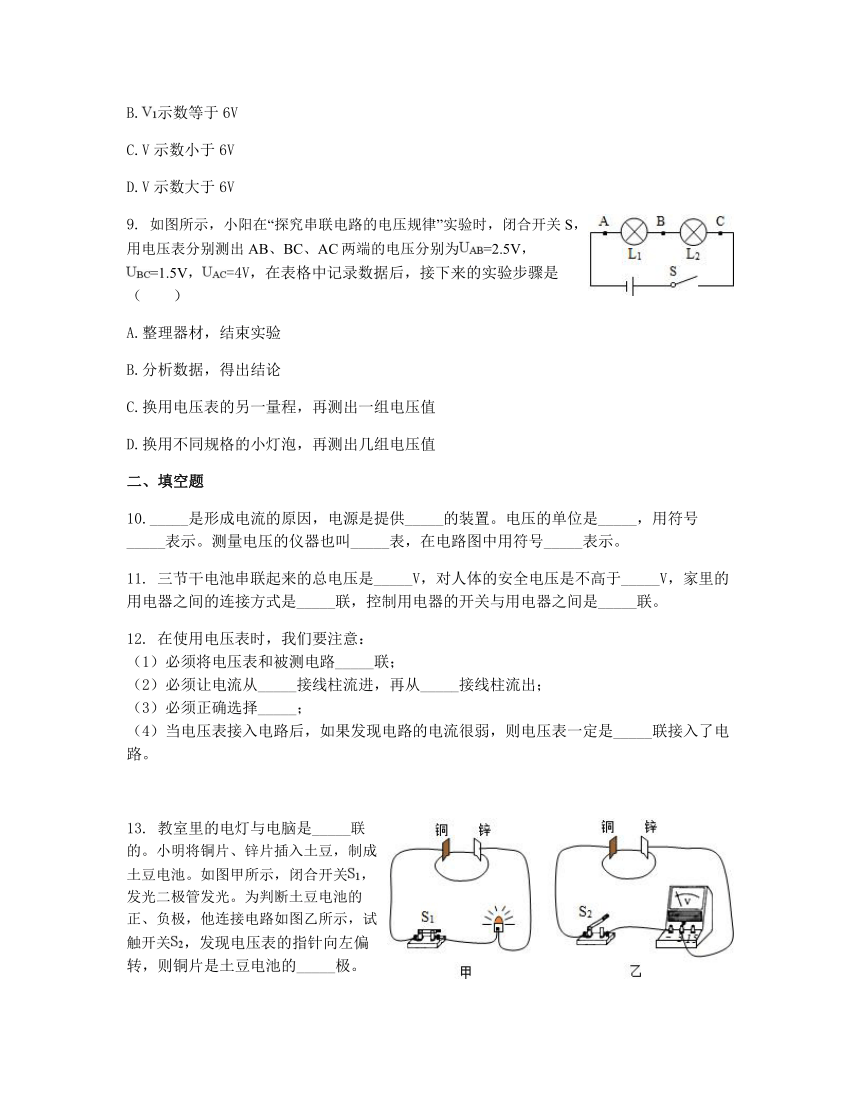

9. 如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分别测出AB、BC、AC两端的电压分别为=2.5V，=1.5V，=4V，在表格中记录数据后，接下来的实验步骤是（　　）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用电压表的另一量程，再测出一组电压值
D.换用不同规格的小灯泡，再测出几组电压值
二、填空题
10._____是形成电流的原因，电源是提供_____的装置。电压的单位是_____，用符号_____表示。测量电压的仪器也叫_____表，在电路图中用符号_____表示。
11. 三节干电池串联起来的总电压是_____V，对人体的安全电压是不高于_____V，家里的用电器之间的连接方式是_____联，控制用电器的开关与用电器之间是_____联。
12. 在使用电压表时，我们要注意：
（1）必须将电压表和被测电路_____联；
（2）必须让电流从_____接线柱流进，再从_____接线柱流出；
（3）必须正确选择_____；
（4）当电压表接入电路后，如果发现电路的电流很弱，则电压表一定是_____联接入了电路。
13. 教室里的电灯与电脑是_____联的。小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关，发现电压表的指针向左偏转，则铜片是土豆电池的_____极。
14. 如图所示，电源电压为6V且保持不变。当开关闭合时，电压表的示数为2V，则两端的电压是_____，两端的电压是_____；当开关断开时，电压表示数为_____。
15. 如图甲所示的电路中，开关S闭合后，、的示数分别如图乙所示，则的示数为_____V，两端的电压为_____V。
16.如图电路中，当闭合、断开时，电压表的示数为2.5V；当断开、闭合时，电压表示数为6V，则灯两端电压为_____V，灯两端的电压为_____V。
三、解答题
17. 开关闭合后，图中的两个灯泡都能正常发光，请在图中的“〇”中填上电流表和电压表的符号。
18. 如图甲是小明“探究串联电路的电压规律”的实验电路图。
（1）在连接电路时，开关必须_____。
（2）为了使探究得出的结论更具有普遍意义，与应该选择规格_____（填“相同”或“不相同”）的小灯泡。
（3）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是=3V，=0V，=3V；小明检查发现只有灯和灯中的一盏出现故障，则故障可能是_____。
（4）排除故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的示数是_____V；为了使实验结果更准确，接下来小明应该：断开开关_____。
（5）正确实验后，小明测得了三组实验数据如表。
次数
AB间的电压/V
BC间的电压/V
AC间的电压/V
1
1.0
1.8
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
分析表中的数据，可得出的结论为：_____。
知识预习13 电压和电压表的使用答案
D
D
D
A
B
A
A
B
D
电压；电压；伏特；V；电压；
4.5；36；并；串
（1）并；（2）正；负；（3）量程；（4）串
并；正
4V；2V；6V
5.5；3
2.5；3.5
（1）断开；
（2）不相同；
（3）L 1 断路；
（4）2V；换用0-3V的量程进行测量；
（5）在串联电路中，电源总电压等于电路各部分两端电压之和
