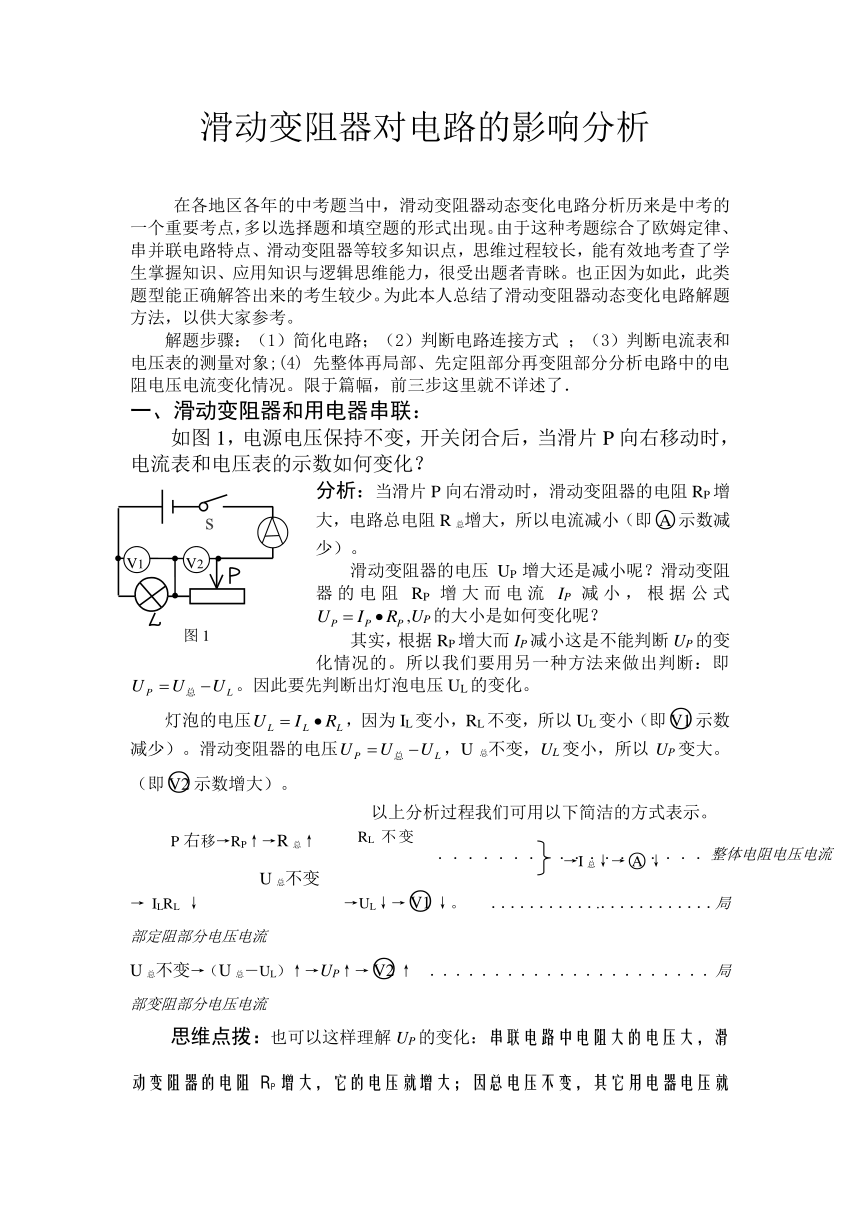

滑动变阻器对电路的影响分析
在各地区各年的中考题当中，滑动变阻器动态变化电路分析历来是中考的一个重要考点，多以选择题和填空题的形式出现。由于这种考题综合了欧姆定律、串并联电路特点、滑动变阻器等较多知识点，思维过程较长，能有效地考查了学生掌握知识、应用知识与逻辑思维能力，很受出题者青眯。也正因为如此，此类题型能正确解答出来的考生较少。为此本人总结了滑动变阻器动态变化电路解题方法，以供大家参考。
解题步骤：（1）简化电路；（2）判断电路连接方式 ；（3）判断电流表和电压表的测量对象;(4) 先整体再局部、先定阻部分再变阻部分分析电路中的电阻电压电流变化情况。限于篇幅，前三步这里就不详述了．
一、滑动变阻器和用电器串联：
如图1，电源电压保持不变，开关闭合后，当滑片P向右移动时，电流表和电压表的示数如何变化？
分析：当滑片P向右滑动时，滑动变阻器的电阻RP增大，电路总电阻R总增大，所以电流减小（即示数减少）。
滑动变阻器的电压UP增大还是减小呢？滑动变阻器的电阻RP增大而电流IP减小，根据公式,UP的大小是如何变化呢？
其实，根据RP增大而IP减小这是不能判断UP的变化情况的。所以我们要用另一种方法来做出判断：即。因此要先判断出灯泡电压UL的变化。
灯泡的电压，因为IL变小，RL不变，所以UL变小（即示数减少）。滑动变阻器的电压，U总不变，UL变小，所以UP变大。（即示数增大）。
以上分析过程我们可用以下简洁的方式表示。
　RL不变→ILRL↓→UL↓→↓。 ．．．．．．．．．．．.．．．．．．．．．．．．局部定阻部分电压电流
U总不变→（U总－UL）↑→UP↑→↑　．．．．．．．．．．．．．．．．．．．．．．局部变阻部分电压电流
思维点拨：也可以这样理解UP的变化：串联电路中电阻大的电压大，滑动变阻器的电阻RP增大，它的电压就增大；因总电压不变，其它用电器电压就减小（其它用电器的电阻相对减小）。
二、滑动变阻器和用电器并联：
如图2，电源电压保持不变，开关闭合后，当滑片P向右移动时，电流表和电压表的示数如何变化？
分析：当滑片P向右滑动时，滑动变阻器的电阻RP增大，所以电路总电阻R总　增大，电源电压不变，所以总电流I总　减小（即示数减小）；滑动变阻器电压总是等于电源电压，因变阻器电阻ＲP 增大，故变阻器电流IP 减小（即示数减少）。灯泡的电压UL因为总是等于电源电压，所以UL不变（即示数不变），灯泡的电阻RL不变，所以电流IL不变（即示数不变）。
以上分析过程我们可用以下简洁的方式表示。
RL不变 → ILRL不变 → UL不变 →不变。　　　．．．．．．．．．．．局部定阻部分电压电流
Up不变、RP↑→（UP/Rp）↓→IP↓→↓。　　．．．．．．．．．．．．．局部变阻部分电压电流
注意：１、当滑片P向左滑动滑到最左端时，RP=0，电路被短路，和示数为0。和及电源会烧毁。
2、滑动变阻器的电阻RP增大，并联灯泡的亮度不变。
思维点拨：并联电路各支路只要不短路就互不影响，一条支路中的电阻改变不影响其它支路中的电流、电压、电功率，只会影响干路中的总电流和总电功率。
三、滑动变阻器的滑片只通过电压表
如图3，电源电压保持不变，开关闭合后，当滑片P向右移动时，电流表和电压表的示数如何变化？
分析：如图4，我们可以将去掉，如图4，从图中可知，滑片中没有电流通过，滑动变阻器的电流是从R1流到R2的左端后，直接流到R2的右端，然后通过电流表。所以不管滑片P如何滑动，滑动变阻器的电流都不会变化，滑动变阻器的电阻也不会变化。所以和都不会变化。
那会不会变呢？
从图3中可以看出，测的是滑动变阻器中Pb之间的电压。当当滑片P向右移动时，Pb段变短，所以Pb段的电阻变小；Pb段的电压UPb=I.RPb,电流I不变，电阻RPb变小，所以Pb段的电压UPb变小 。即示数变小。
以上分析过程我们可用以下简洁的方式表示。
R1不变 → I1R1不变 → U1不变 →不变。 ．．．．．．．．．．．．．．．．．局部定阻部分电压电流
Ｉp不变、RPb↓ → （IPRpb）↓→ UP↓ →↓。　．．．．．．．．．局部变阻部分电压电流
思维点拨：此种情况要和图1及下图图5区别开来，图1中滑片连到了 ，但滑片电流不会从通过，电流是从电灯L流向滑动变阻器左边，再经过滑片P和P右边的导线通过电流表中，所以滑片P滑动可以改变电阻。同样图5中滑片P滑动时可以改变电流，图中滑片P滑动时各电流表、电压表都会变化。
图1
V1
V2
→I总↓→ eq \o\ac(○,A)↓
．．．．．．．．．．．．．．．．．．整体电阻电压电流
U总不变
P右移→RP↑→R总↑
图2
A
V1
A2
A1
P
→ I总↓→ eq \o\ac(○,A)↓
．．．．．．．．．．．．．．．整体电阻电压电流
U总不变
P右移 →RP↑ →R总↑
图4
a
b
图3
a
b
．．．．．．．．．．．．整体电阻电压电流
→ I总不变 → eq \o\ac(○,A)不变
U总不变
P右移 →R2不变 → R总不变
图5
P
