1．了解电流的形成条件、电源的作用和导体中的恒定电场。
多用电表是一种多功能仪表，可以用来测量直流电流、直流电压、交变电流、交变电压及电阻。
一、认识多用电表（阅读教材P72）
如图是一种多用电表外形图，表的上半部分为 ，下半部分是 ，周围标有 的区域及量程。
二、多用电表的使用（阅读教材P72～P73）
1．机械调零：用小螺丝刀轻轻转动表盘下面的机械调零螺丝，使指针处于左端 位置。
2．选好正确挡位及量程：测量前一定要明确测量的物理量，然后转动 ，确定挡位并选择一个合适的量程。
3．正确接入测量电路：正确选好挡位和量程后，将红、黑表笔接入电路。
①测量电压时要与电路 。
②测量电流时要与电路 。
③测量电阻时，应将电阻与其他电路断开，测量前先将多用电表的选择开关旋至 挡，选择合适的倍率挡，将两表笔 ，进行欧姆调零，若需要换挡时，必须重新进行欧姆调零。
④测量完毕，应将选择开关置于“ ”挡或交流电压的 挡，并拔出表笔，若长期不用，还应将电池取出。
1．关于多用电表的使用，下列操作正确的是(　　)
A．测电压时，应按图甲连接方式测量
B．测电流时，应按图乙连接方式测量
C．测电阻时，应按图丙连接方式测量
D．测二极管的反向电阻时，应按图丁连接方式测量
2．如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)。
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为__________mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA。
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V。

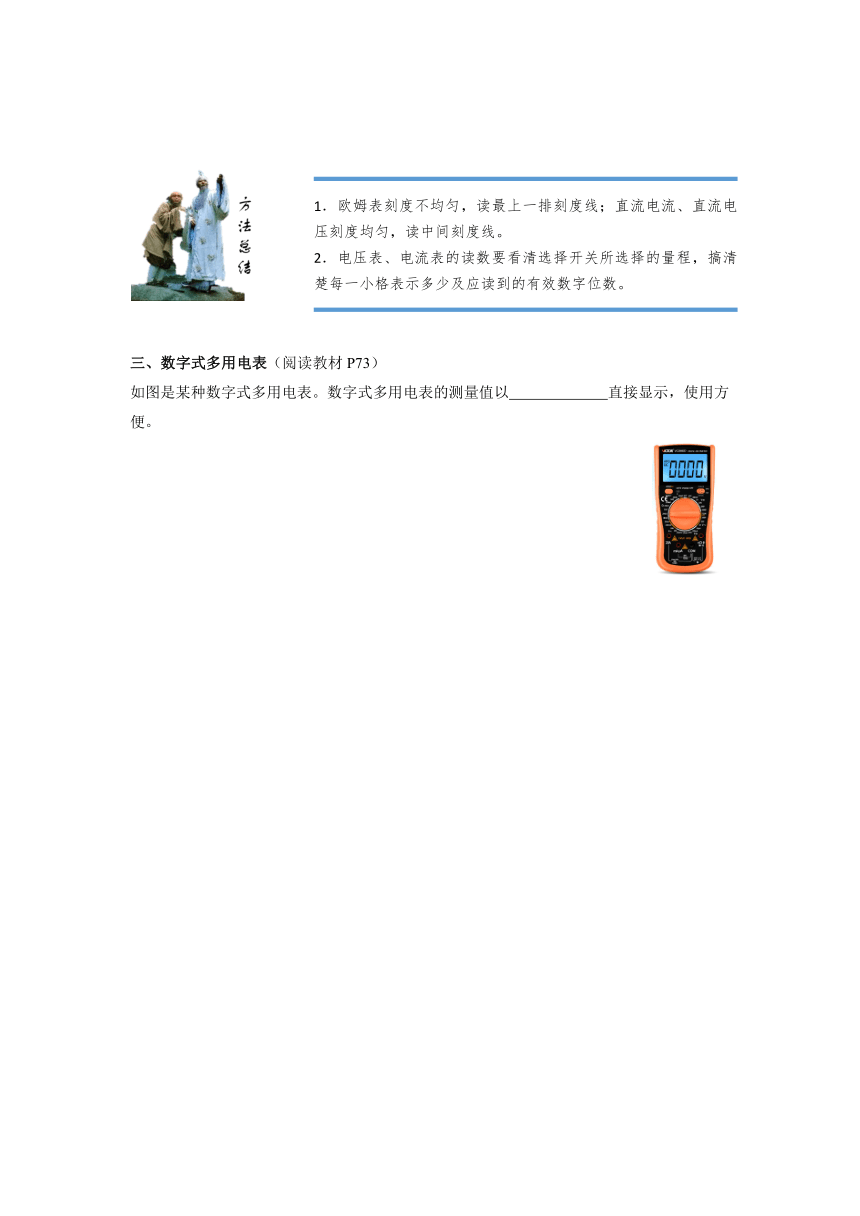

三、数字式多用电表（阅读教材P73）
如图是某种数字式多用电表。数字式多用电表的测量值以 直接显示，使用方便。
1．(多用电表的读数)如图所示，一多用电表的选择开关指在电阻“×10”挡，此时的测量值为________；选择开关指在直流250 V电压挡，此时的测量值为________，选择开关指在直流10 V电压挡，测量值应该为________，选择开关指在直流100 mA电流挡，测量值应该为________。
2．(欧姆表的使用和读数)小明用多用电表测某一电阻，他选择欧姆挡“×100”，用正确的操作步骤测量时，发现指针位置如图中虚线所示。
(1)为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：
A.将选择开关转至________(填“×1”“×10”或“×1 k”)挡；
B.将红、黑表笔短接，进行________(填“欧姆调零”或“机械调零”)。
(2)重新测量后，刻度盘上的指针位置如图中实线所示，则测量结果是________Ω。
3．(多用电表的使用)多用电表是实验室和实际生产中常用的仪器。使用多用电表进行了两次测量，指针所指的位置分别如图a、b所示。若选择开关处在“×10 Ω”的电阻挡时指针位于a，则被测电阻的阻值是________Ω；若选择开关处在“直流电压2.5 V”挡时指针位于b，则被测电压是________V。
知识解读：
一、认识多用电表（阅读教材P72）
【答案】表头 选择开关 测量功能
二、多用电表的使用（阅读教材P72～P73）
【答案】1．零刻度 2．选择开关 3．并联 串联 欧姆 短接 OFF 最高
1．【解析】测电压电流时，红表笔应接电势高的点，黑表笔应接电势低的点，所以A错，同理B对；测电阻时，应将电阻从电路中断开，C错；由于黑表笔接的是内部电源的正极，所以测二极管的正向电阻时，黑表笔应接二极管的正极，应按图丁连接方式测量，D错误。
【答案】B
2．【解析】(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k”的欧姆挡。
(2)选50 mA电流挡，则每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为估读)，指针对应的读数为30.8 mA；选择量程为250 mA的电流挡，则每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA(此时为估读)，指针对应的读数为154 mA。
(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为估读)，指针对应的读数为6.2 V。
【答案】(1)1.5×103　×1 k　(2)30.8(30.7～30.9都正确)　154　(3)6.2
三、数字式多用电表（阅读教材P73）
【答案】数字形式
先学后练：
1．【答案】40 Ω　200 V　8.0 V　80 mA
2．【答案】(1)×10　欧姆调零　(2)130
3．【答案】500　2.00
【解析】由题图知若选择开关处在“×10 Ω”的电阻挡时指针位于a，读数时要读最上方的刻度盘，被测电阻的阻值是50×10 Ω＝500 Ω；若选择开关处在“直流电压2.5 V”挡时指针位于b，读数时要读中间的刻度盘，所以被测电压是2.00 V。
