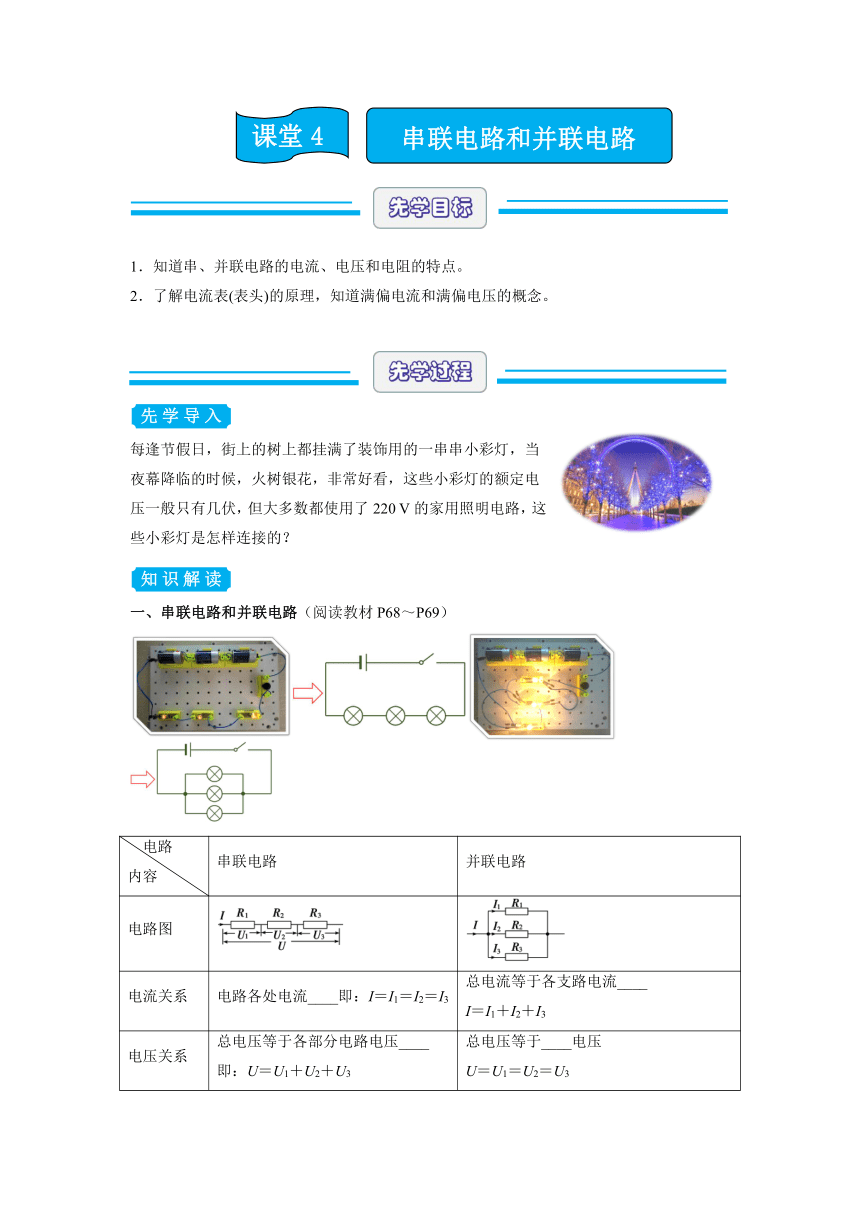

1．知道串、并联电路的电流、电压和电阻的特点。
2．了解电流表(表头)的原理，知道满偏电流和满偏电压的概念。
每逢节假日，街上的树上都挂满了装饰用的一串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了220 V的家用照明电路，这些小彩灯是怎样连接的？
一、串联电路和并联电路（阅读教材P68～P69）
　电路 内容　 串联电路 并联电路
电路图

电流关系 电路各处电流____即：I＝I1＝I2＝I3 总电流等于各支路电流____
I＝I1＋I2＋I3
电压关系 总电压等于各部分电路电压____
即：U＝U1＋U2＋U3 总电压等于____电压
U＝U1＝U2＝U3

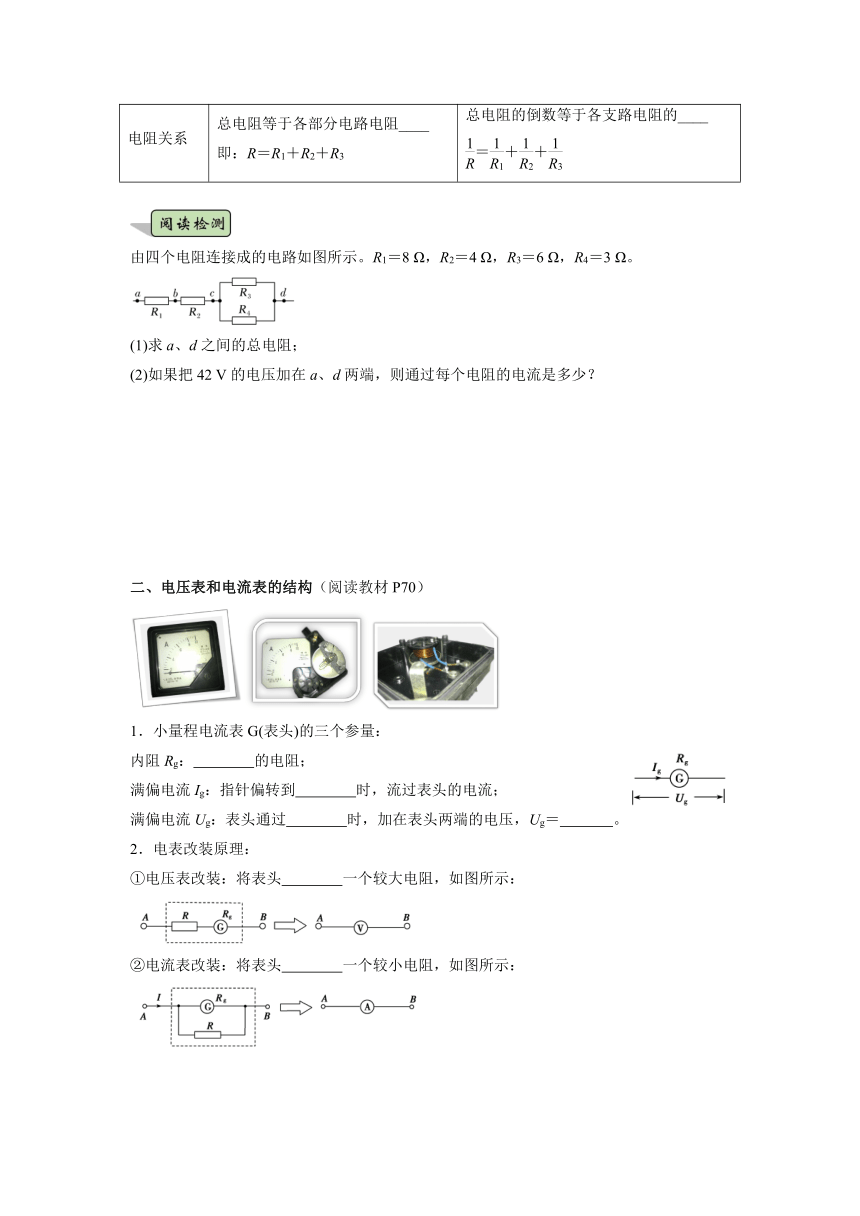

电阻关系 总电阻等于各部分电路电阻____
即：R＝R1＋R2＋R3 总电阻的倒数等于各支路电阻的____
＝＋＋
由四个电阻连接成的电路如图所示。R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω。
(1)求a、d之间的总电阻；
(2)如果把42 V的电压加在a、d两端，则通过每个电阻的电流是多少？
二、电压表和电流表的结构（阅读教材P70）
1．小量程电流表G(表头)的三个参量：
内阻Rg： 的电阻；
满偏电流Ig：指针偏转到 时，流过表头的电流；
满偏电流Ug：表头通过 时，加在表头两端的电压，Ug＝ 。
2．电表改装原理：
①电压表改装：将表头 一个较大电阻，如图所示：
②电流表改装：将表头 一个较小电阻，如图所示：

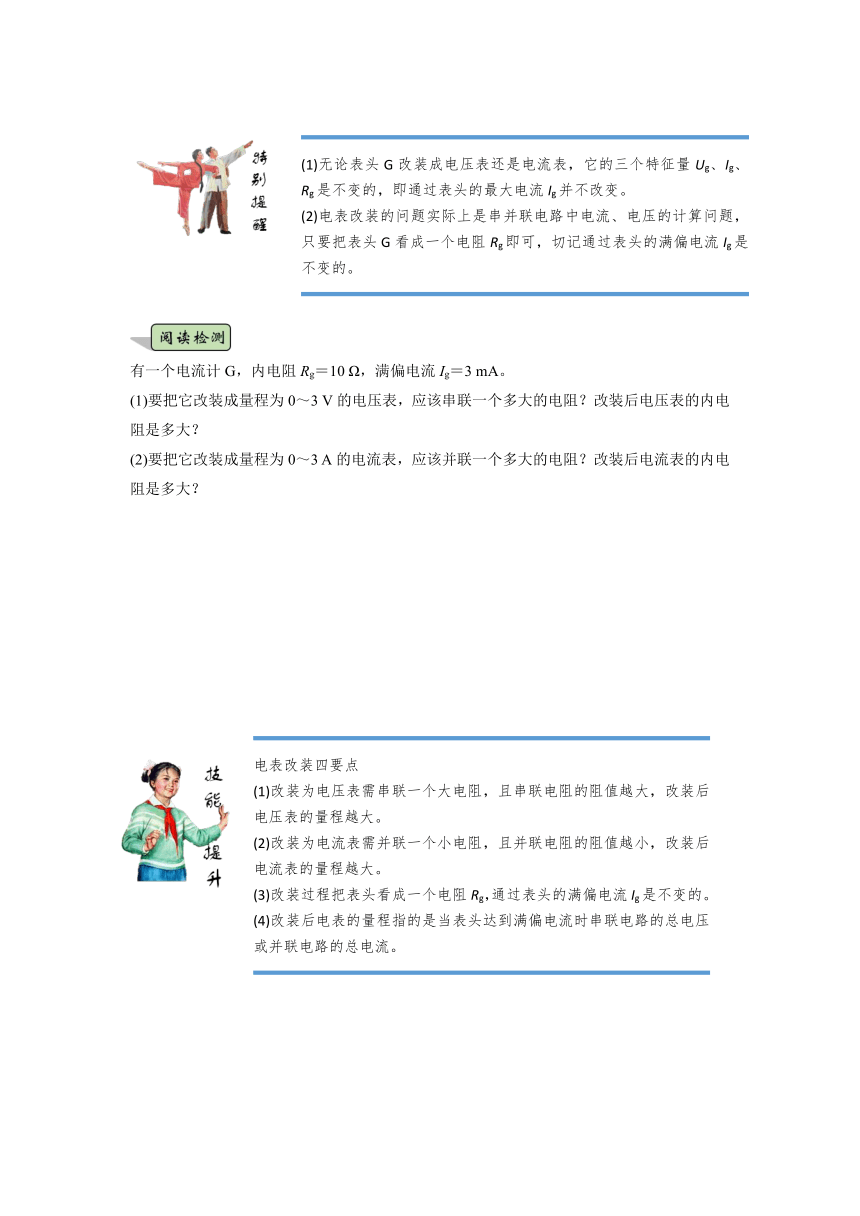

有一个电流计G，内电阻Rg＝10 Ω，满偏电流Ig＝3 mA。
(1)要把它改装成量程为0～3 V的电压表，应该串联一个多大的电阻？改装后电压表的内电阻是多大？
(2)要把它改装成量程为0～3 A的电流表，应该并联一个多大的电阻？改装后电流表的内电阻是多大？
1．(串、并联电路的特点)(多选)下列说法中正确的是(　　)
A．一个电阻和一根理想导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大
D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小
2．(串、并联电路的特点)如图所示电路中电阻R1、R2、R3的阻值相等，电池的电阻不计。那么开关S接通后流过R2的电流是S接通前的(　　)
A． B．
C． D．
3．(电表的改装)(多选)如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论正确的是(　　)
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
知识解读：
一、串联电路和并联电路（阅读教材P68～P69）
【答案】相等 之和 之和 各支路 之和 倒数之和
【解析】(1)由题图可知Rcd＝＝ Ω＝2 Ω
故Rad＝R1＋R2＋Rcd＝8 Ω＋4 Ω＋2 Ω＝14 Ω。
(2)由欧姆定律知I＝＝ A＝3 A
即为通过R1、R2的电流
设通过R3、R4的电流分别为I3、I4，则由并联电路电压相等，得I3R3＝I4R4
又I3＋I4＝3 A
解得I3＝1 A，I4＝2 A。
二、电压表和电流表的结构（阅读教材P70）
【答案】1．表头 最大时刻 满偏电流 IgRg 2．串联 并联
【解析】(1)电流计的满偏电压Ug＝IgRg＝3×10－3×10 V＝0.03 V
串联电阻需承担的电压U′＝U－Ug＝3 V－0.03 V＝2.97 V
串联电阻的阻值为R＝＝＝990 Ω
改装后电压表的内阻为RV＝R＋Rg＝1 000 Ω。
(2)电流计两端电压Ug＝IgRg＝3×10－3 A×10 Ω＝0.03 V
分流电阻分担电流IR＝I－Ig＝(3－3×10－3)A＝2.997 A
由欧姆定律得分流电阻的阻值R＝＝ A≈0.01 Ω
改装后电流表的总电阻RA＝＝＝ Ω＝0.01 Ω。
1．【答案】ABC
【解析】由并联电路的特点知：并联电路的总电阻比各支路中的任意一个分电阻的阻值都要小，且任一支路的电阻增大时(其他支路不变)，总电阻也增大，所以A、B、C正确，D错误。
2．【答案】B
【解析】设电池提供的电压为U，每个电阻的阻值为R。S接通前，通过R2的电流I＝＝。S接通后，通过R2的电流I′＝×＝×＝，＝，B正确。
3．【答案】BD
【解析】电压表电阻分压，串联；电流表电阻分流，并联；所以甲表为电流表，乙表为电压表，并联电路电阻大时分流少，所以R增大时量程减小，A错误，B正确；串联电路电阻大时分压多，所以R增大时量程增大，C错误，D正确。
