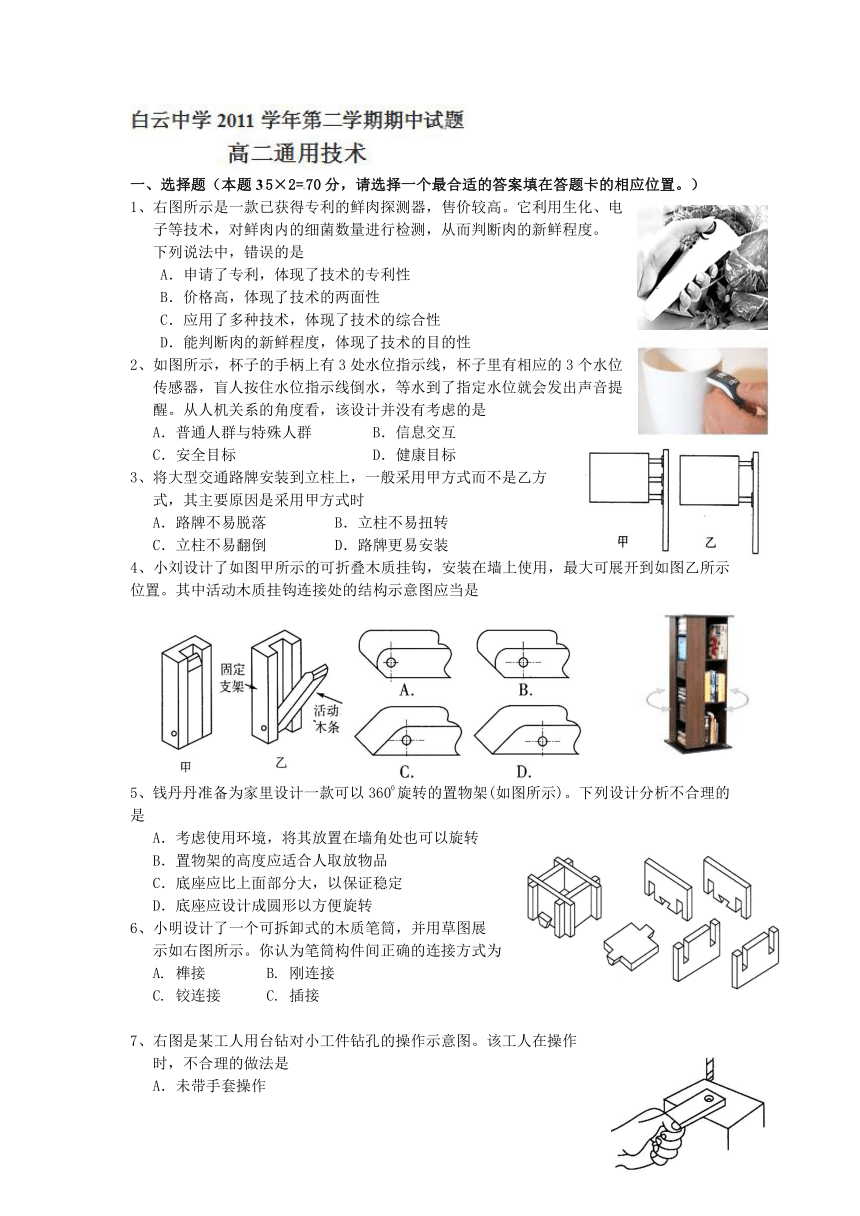

一、选择题（本题35×2=70分，请选择一个最合适的答案填在答题卡的相应位置。）
1、右图所示是一款已获得专利的鲜肉探测器，售价较高。它利用生化、电
子等技术，对鲜肉内的细菌数量进行检测，从而判断肉的新鲜程度。
下列说法中，错误的是
A．申请了专利，体现了技术的专利性
B．价格高，体现了技术的两面性
C．应用了多种技术，体现了技术的综合性
D．能判断肉的新鲜程度，体现了技术的目的性
2、如图所示，杯子的手柄上有3处水位指示线，杯子里有相应的3个水位
传感器，盲人按住水位指示线倒水，等水到了指定水位就会发出声音提
醒。从人机关系的角度看，该设计并没有考虑的是
A．普通人群与特殊人群 B．信息交互
C．安全目标 D．健康目标
3、将大型交通路牌安装到立柱上，一般采用甲方式而不是乙方
式，其主要原因是采用甲方式时
A．路牌不易脱落 B．立柱不易扭转
C．立柱不易翻倒 D．路牌更易安装
4、小刘设计了如图甲所示的可折叠木质挂钩，安装在墙上使用，最大可展开到如图乙所示位置。其中活动木质挂钩连接处的结构示意图应当是
5、钱丹丹准备为家里设计一款可以3600旋转的置物架(如图所示)。下列设计分析不合理的是
A．考虑使用环境，将其放置在墙角处也可以旋转
B．置物架的高度应适合人取放物品
C．底座应比上面部分大，以保证稳定
D．底座应设计成圆形以方便旋转
6、小明设计了一个可拆卸式的木质笔筒，并用草图展
示如右图所示。你认为笔筒构件间正确的连接方式为
A. 榫接 B. 刚连接
C. 铰连接 C. 插接

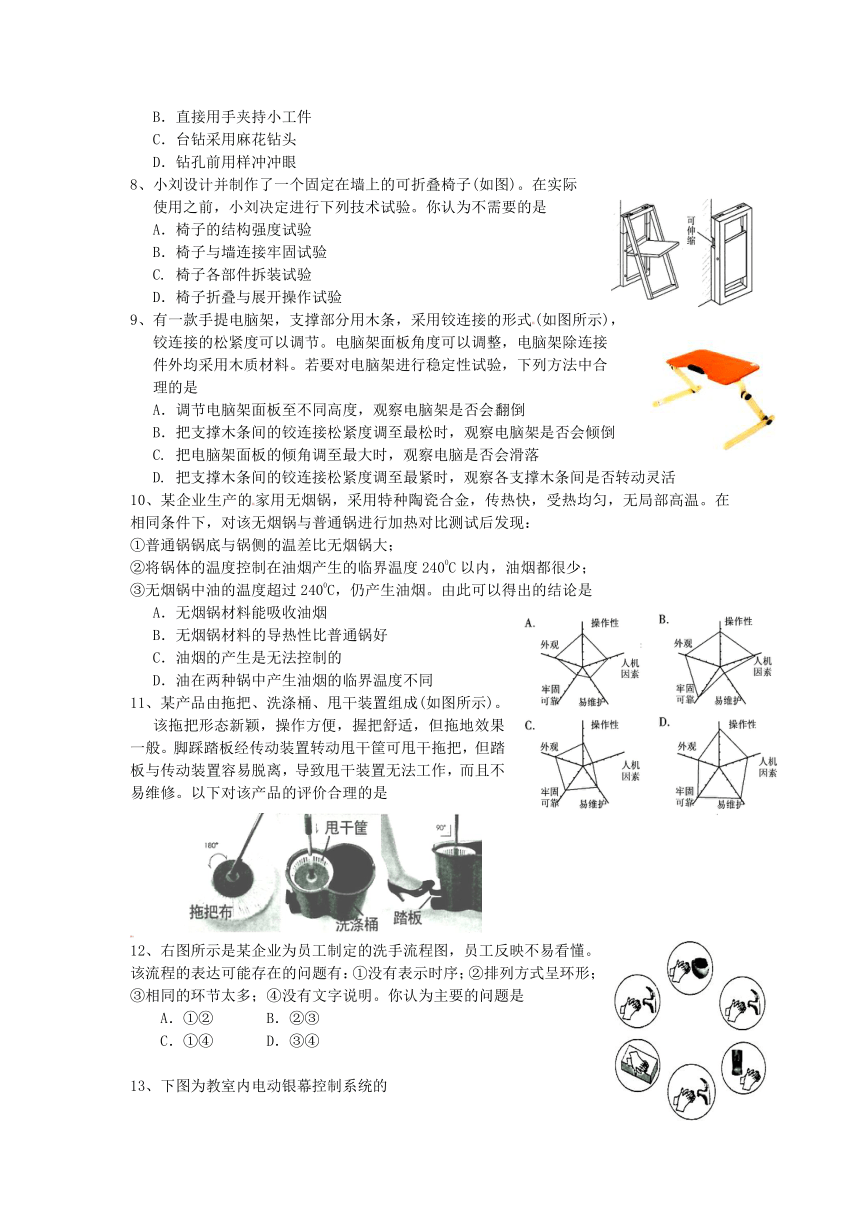

7、右图是某工人用台钻对小工件钻孔的操作示意图。该工人在操作
时，不合理的做法是
A．未带手套操作　　　　
B．直接用手夹持小工件
C．台钻采用麻花钻头　　
D．钻孔前用样冲冲眼
8、小刘设计并制作了一个固定在墙上的可折叠椅子(如图)。在实际
使用之前，小刘决定进行下列技术试验。你认为不需要的是
A．椅子的结构强度试验
B．椅子与墙连接牢固试验
C. 椅子各部件拆装试验
D．椅子折叠与展开操作试验
9、有一款手提电脑架，支撑部分用木条，采用铰连接的形式(如图所示)，
铰连接的松紧度可以调节。电脑架面板角度可以调整，电脑架除连接
件外均采用木质材料。若要对电脑架进行稳定性试验，下列方法中合
理的是
A．调节电脑架面板至不同高度，观察电脑架是否会翻倒
B．把支撑木条间的铰连接松紧度调至最松时，观察电脑架是否会倾倒
C. 把电脑架面板的倾角调至最大时，观察电脑是否会滑落
D. 把支撑木条间的铰连接松紧度调至最紧时，观察各支撑木条间是否转动灵活
10、某企业生产的家用无烟锅，采用特种陶瓷合金，传热快，受热均匀，无局部高温。在相同条件下，对该无烟锅与普通锅进行加热对比测试后发现：
①普通锅锅底与锅侧的温差比无烟锅大；
②将锅体的温度控制在油烟产生的临界温度2400C以内，油烟都很少；
③无烟锅中油的温度超过2400C，仍产生油烟。由此可以得出的结论是
A．无烟锅材料能吸收油烟
B．无烟锅材料的导热性比普通锅好
C．油烟的产生是无法控制的
D．油在两种锅中产生油烟的临界温度不同
11、某产品由拖把、洗涤桶、甩干装置组成(如图所示)。
该拖把形态新颖，操作方便，握把舒适，但拖地效果一般。脚踩踏板经传动装置转动甩干筐可甩干拖把，但踏板与传动装置容易脱离，导致甩干装置无法工作，而且不易维修。以下对该产品的评价合理的是
12、右图所示是某企业为员工制定的洗手流程图，员工反映不易看懂。该流程的表达可能存在的问题有：①没有表示时序；②排列方式呈环形；③相同的环节太多；④没有文字说明。你认为主要的问题是
A．①② B．②③
C．①④ D．③④

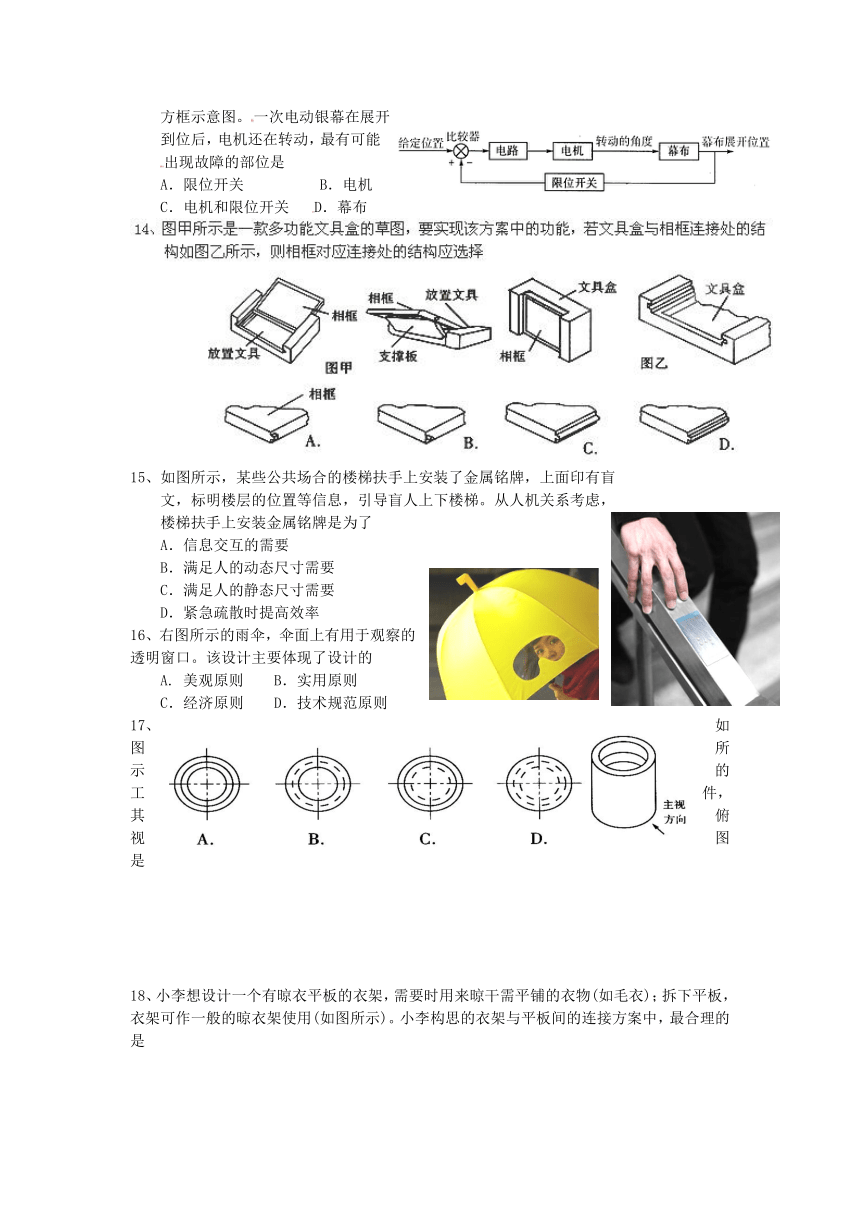

13、下图为教室内电动银幕控制系统的
方框示意图。一次电动银幕在展开
到位后，电机还在转动，最有可能
出现故障的部位是
A．限位开关 B．电机
C．电机和限位开关 D．幕布
15、如图所示，某些公共场合的楼梯扶手上安装了金属铭牌，上面印有盲
文，标明楼层的位置等信息，引导盲人上下楼梯。从人机关系考虑，
楼梯扶手上安装金属铭牌是为了
A．信息交互的需要
B．满足人的动态尺寸需要
C．满足人的静态尺寸需要
D．紧急疏散时提高效率
16、右图所示的雨伞，伞面上有用于观察的透明窗口。该设计主要体现了设计的
A. 美观原则 B．实用原则
C．经济原则 D．技术规范原则
17、如图所示的工件，其俯视图是

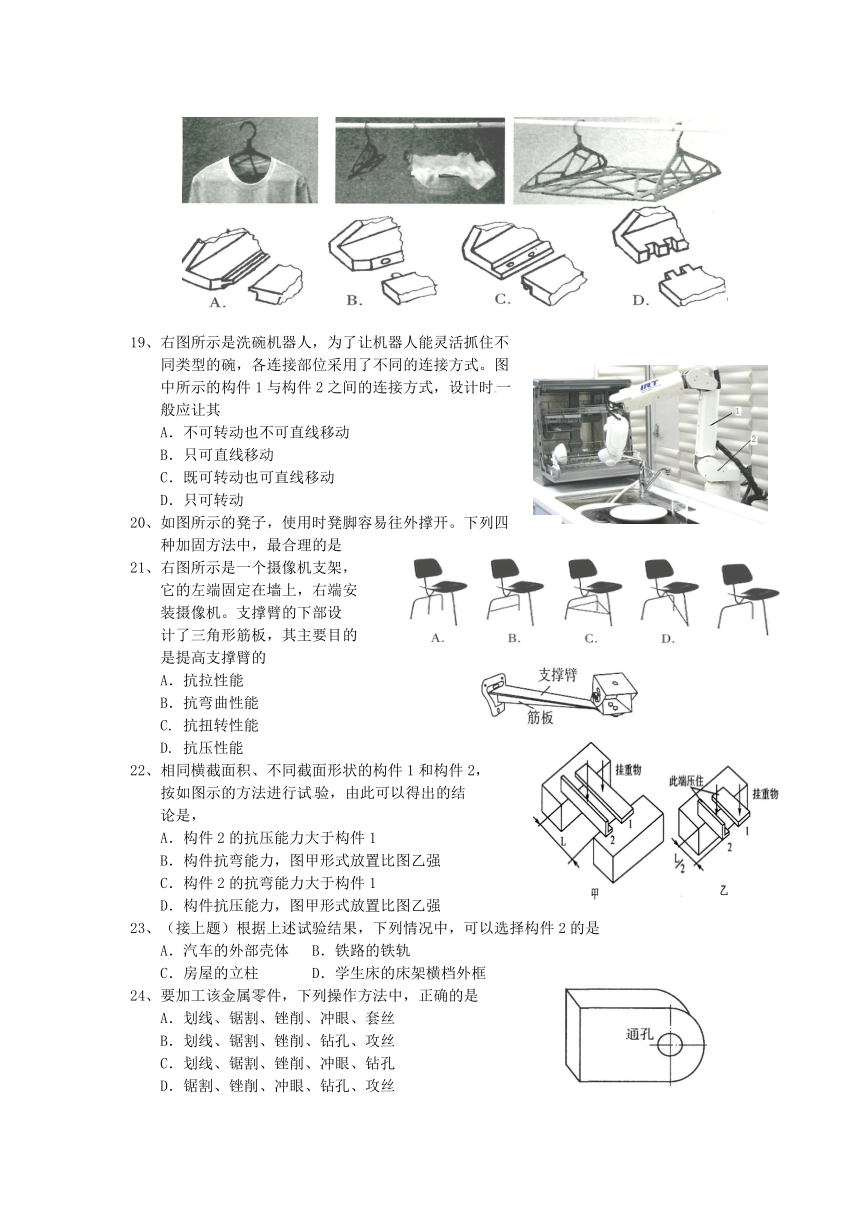

18、小李想设计一个有晾衣平板的衣架，需要时用来晾干需平铺的衣物(如毛衣)；拆下平板，衣架可作一般的晾衣架使用(如图所示)。小李构思的衣架与平板间的连接方案中，最合理的是
19、右图所示是洗碗机器人，为了让机器人能灵活抓住不
同类型的碗，各连接部位采用了不同的连接方式。图
中所示的构件1与构件2之间的连接方式，设计时一
般应让其
A．不可转动也不可直线移动
B．只可直线移动
C．既可转动也可直线移动
D．只可转动
20、如图所示的凳子，使用时凳脚容易往外撑开。下列四
种加固方法中，最合理的是
21、右图所示是一个摄像机支架，
它的左端固定在墙上，右端安
装摄像机。支撑臂的下部设
计了三角形筋板，其主要目的
是提高支撑臂的
A．抗拉性能
B．抗弯曲性能
C. 抗扭转性能
D. 抗压性能
22、相同横截面积、不同截面形状的构件1和构件2，
按如图示的方法进行试验，由此可以得出的结
论是，
A．构件2的抗压能力大于构件1
B．构件抗弯能力，图甲形式放置比图乙强
C．构件2的抗弯能力大于构件1
D．构件抗压能力，图甲形式放置比图乙强
23、（接上题）根据上述试验结果，下列情况中，可以选择构件2的是
A．汽车的外部壳体 B．铁路的铁轨
C．房屋的立柱 D．学生床的床架横档外框
24、要加工该金属零件，下列操作方法中，正确的是
A．划线、锯割、锉削、冲眼、套丝
B．划线、锯割、锉削、钻孔、攻丝
C．划线、锯割、锉削、冲眼、钻孔
D．锯割、锉削、冲眼、钻孔、攻丝

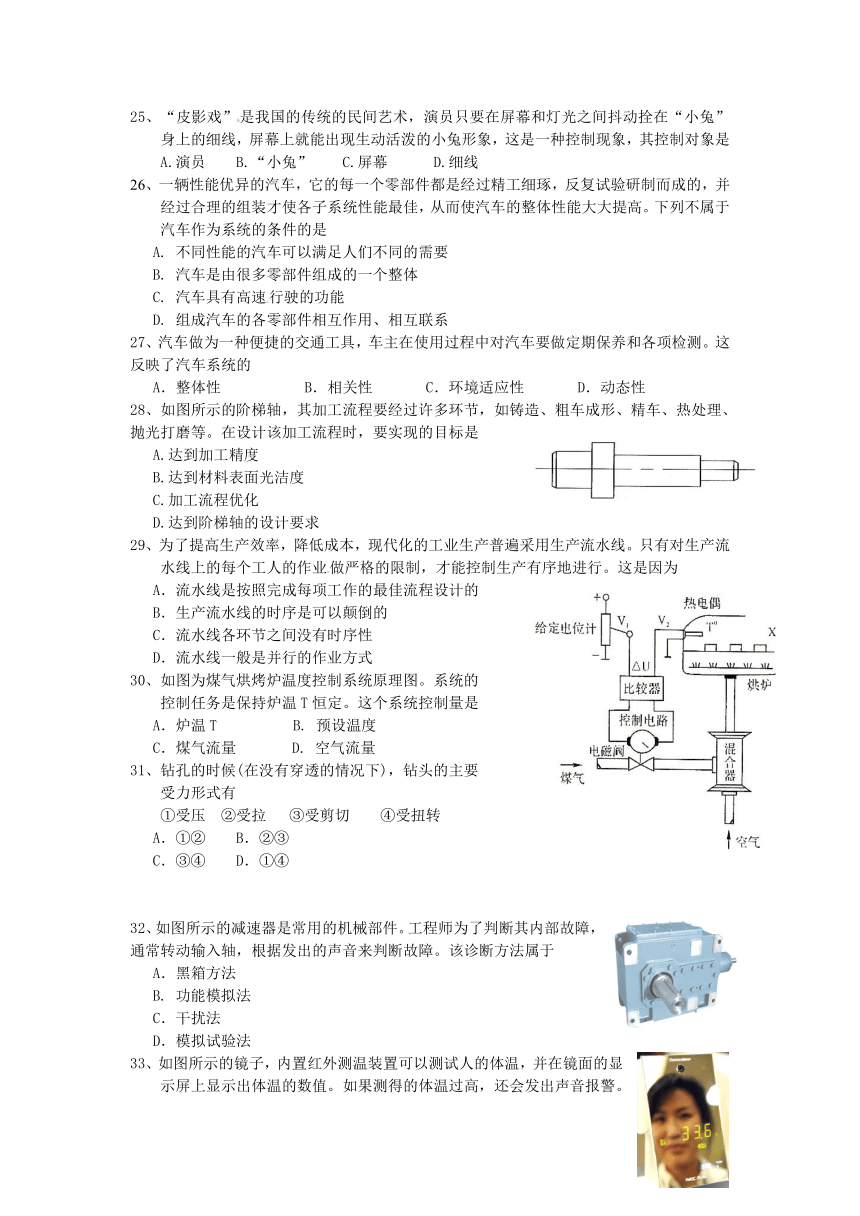

25、“皮影戏”是我国的传统的民间艺术，演员只要在屏幕和灯光之间抖动拴在“小兔”身上的细线，屏幕上就能出现生动活泼的小兔形象，这是一种控制现象，其控制对象是
A.演员 B.“小兔” C.屏幕 D.细线
26、一辆性能优异的汽车，它的每一个零部件都是经过精工细琢，反复试验研制而成的，并经过合理的组装才使各子系统性能最佳，从而使汽车的整体性能大大提高。下列不属于汽车作为系统的条件的是
A. 不同性能的汽车可以满足人们不同的需要
B. 汽车是由很多零部件组成的一个整体
C. 汽车具有高速行驶的功能
D. 组成汽车的各零部件相互作用、相互联系
27、汽车做为一种便捷的交通工具，车主在使用过程中对汽车要做定期保养和各项检测。这反映了汽车系统的
A．整体性 B．相关性 C．环境适应性 D．动态性
28、如图所示的阶梯轴，其加工流程要经过许多环节，如铸造、粗车成形、精车、热处理、抛光打磨等。在设计该加工流程时，要实现的目标是
A.达到加工精度
B.达到材料表面光洁度
C.加工流程优化
D.达到阶梯轴的设计要求
29、为了提高生产效率，降低成本，现代化的工业生产普遍采用生产流水线。只有对生产流水线上的每个工人的作业做严格的限制，才能控制生产有序地进行。这是因为
A．流水线是按照完成每项工作的最佳流程设计的
B．生产流水线的时序是可以颠倒的
C．流水线各环节之间没有时序性
D．流水线一般是并行的作业方式
30、如图为煤气烘烤炉温度控制系统原理图。系统的
控制任务是保持炉温T恒定。这个系统控制量是
A．炉温T B. 预设温度
C．煤气流量 D. 空气流量
31、钻孔的时候(在没有穿透的情况下)，钻头的主要
受力形式有
①受压 ②受拉 ③受剪切 ④受扭转
A．①② B．②③
C．③④ D．①④
32、如图所示的减速器是常用的机械部件。工程师为了判断其内部故障，通常转动输入轴，根据发出的声音来判断故障。该诊断方法属于
A．黑箱方法
B. 功能模拟法
C．干扰法
D．模拟试验法
33、如图所示的镜子，内置红外测温装置可以测试人的体温，并在镜面的显
示屏上显示出体温的数值。如果测得的体温过高，还会发出声音报警。
以下部件与体温报警系统的声音控制无关的是
A．红外测温装置
B．喇叭
C．显示屏
D. 发声芯片
34、炼乳生产需要经过一个蒸发浓缩的环节，即将原料奶中大部分的水分蒸发。原始的方法是在锅里直接给原料乳加热，使其中的水分蒸发。由于常压下，水沸腾的温度在100OC左右，即造成原料奶中的营养成分破坏，会使部分炼乳颜色发生褐变，又会造成炼乳制造成本居高不下(要消耗大量煤)。随着科学技术的发展人们利用真空罐，在45～60OC，将原料奶的水蒸发，提高效率和质量。针对上述案例，下述说法错误的
A．炼乳流程的优化建立在对生产工艺进一步得到认识的基础上
B．炼乳设备的改进，导致流程工艺的优化
C．炼乳流程的优化，综合考虑到浓缩、保持营养成分、降低成本等多种目的
D．炼乳流程的优化，主要表现在技术进步使得蒸发浓缩过程中的环节得以减少
35、王霞家的彩电买了有八年，近段时间发现电视机画面很模糊，过一段时间后画面才会慢慢变清晰，检查后发现是散热不好导致显像管老化，更换了一个显像管后问题解决。从系统特性的角度分析，该案例体现了电视机系统的
①动态性 ②整体性 ③相关性 ④环境适应性
A．①②③④ B．①③④
C．①②③ D．②④
二、作图读图题（6分）
36、甲图所示是小黄设计的木质台灯支架，图乙是木条2 的立体图。请完成下列各题。
下面是木条2(图乙)的三视图，请补全三视图所缺的线条。
制作完成后，发现该台灯支架的稳定性不够好，小黄想通过加长木条来提高稳定性。你认为适合加长的木条是 。(在1、2、3中选择，填写合适的木条编号）
三、分析评价题(共2小题，37题4分，38题6分，共l0分)
37、某桶装水经营部每天的房租、人员工资等固定成本为200元，每桶水的进价是5元，销售单价与日销售量的关系如表所示。请回答下列问题。
(1)根据销售单价与日销售量的规律，我们可以通过合理定价获得最大的利润，则该优化的影响因素是
A．每天的房租、人员工资等 B．每桶水的进价
C．日销售量 D．销售单价
(2)在此优化过程中，我们可以通过建立数学模型，在优化目标与影响因素间建立关系，计算出利润的最大值，这个计算结果我们可以称为该优化的 。(在“最优解”或“满意解”中选择一个填入)
38、纺织厂自动绕纱机在绕纱线时，纱线的张力
过大则纱线易断，张力过小则又影响绕线的
紧密度。如图所示是一种纱线张力控制系统
的示意图。通过张力传感器对纱线卷绕时的
张力进行检测，与设定的张力进行比较，张
力控制器根据所得的偏差值对伺服电机的 转速进行调节使纱线的张力大小稳定在某一数值。
(1)根据示意图及其描述，在控制系统方框图
中空格处填写相应的内容。
(2)该控制系统的控制器代替了人脑对控制张力的判断和决策，执行器代替了人手对张力大小的调节，这种方法被称为 法。
四、技术应用题(共14分)
39．如图所示的会议桌不可以折叠，某公司想设计一款可折叠的会议桌，不用时可折叠起来以节
省空间。公司提出的设计要求是：
(一)折叠方便，折叠后桌子大小与桌子面板大约相同；
(二)至少可供三人并排使用；
(三)会议桌结构稳固。
请你为这家公司设计一个可折叠的会议桌，并完成下列问题。
(1)用草图表达你的设计方案，必要时用文字说明。
(2)请说明你的设计方案中是如何实现折叠功能的。
(3)制作完成后要对会议桌进行技术试验，这些试验包括：
①桌脚与桌面连接是否牢固的试验；
②桌子摆放是否晃动的试验；
③桌子受撞击后是否翻倒的试验；
④收纳后展开使用是否方便的试验等。
其中属于稳定性试验的是 。
答 案
一、总计35×2=70分
BDACD CBCAB ACABA BACDC BCDCB
ADDAC DACDC
（2）最优解（2分）
38（共6分）
（1）①设定纱线张力②伺服电机③纱线④纱线的实际张力
⑤张力传感器
（2）功能模拟法
