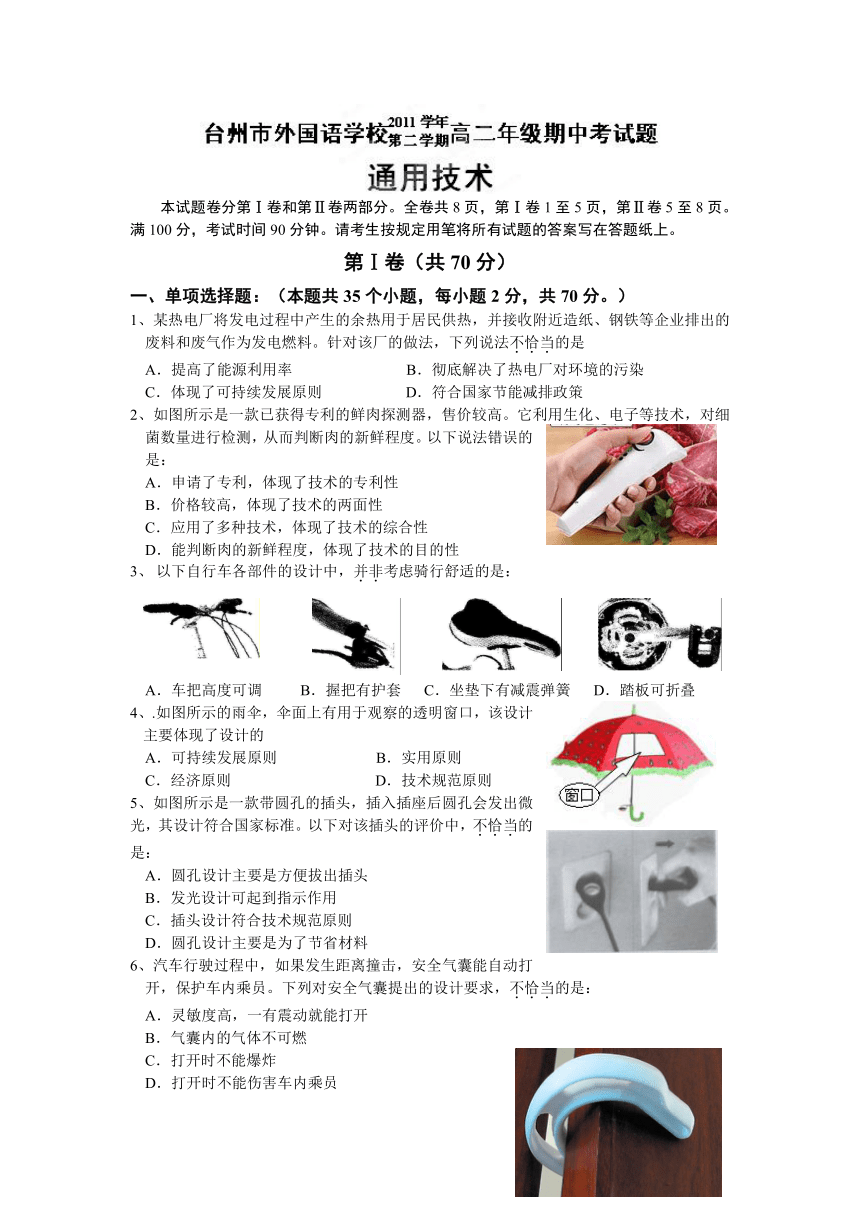

本试题卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共8页，第Ⅰ卷1至5页，第Ⅱ卷5至8页。满100分，考试时间90分钟。请考生按规定用笔将所有试题的答案写在答题纸上。
第Ⅰ卷（共70分）
一、单项选择题：（本题共35个小题，每小题2分，共70分。）
1、某热电厂将发电过程中产生的余热用于居民供热，并接收附近造纸、钢铁等企业排出的废料和废气作为发电燃料。针对该厂的做法，下列说法不恰当的是
A．提高了能源利用率 B．彻底解决了热电厂对环境的污染
C．体现了可持续发展原则 D．符合国家节能减排政策
2、如图所示是一款已获得专利的鲜肉探测器，售价较高。它利用生化、电子等技术，对细菌数量进行检测，从而判断肉的新鲜程度。以下说法错误的是：
A．申请了专利，体现了技术的专利性
B．价格较高，体现了技术的两面性
C．应用了多种技术，体现了技术的综合性
D．能判断肉的新鲜程度，体现了技术的目的性
以下自行车各部件的设计中，并非考虑骑行舒适的是：
A．车把高度可调 B．握把有护套 C．坐垫下有减震弹簧 D．踏板可折叠
4、.如图所示的雨伞，伞面上有用于观察的透明窗口，该设计主要体现了设计的
A．可持续发展原则 B．实用原则
C．经济原则 D．技术规范原则
5、如图所示是一款带圆孔的插头，插入插座后圆孔会发出微光，其设计符合国家标准。以下对该插头的评价中，不恰当的是：
A．圆孔设计主要是方便拔出插头
B．发光设计可起到指示作用
C．插头设计符合技术规范原则
D．圆孔设计主要是为了节省材料
6、汽车行驶过程中，如果发生距离撞击，安全气囊能自动打开，保护车内乘员。下列对安全气囊提出的设计要求，不恰当的是：
A．灵敏度高，一有震动就能打开
B．气囊内的气体不可燃
C．打开时不能爆炸
D．打开时不能伤害车内乘员

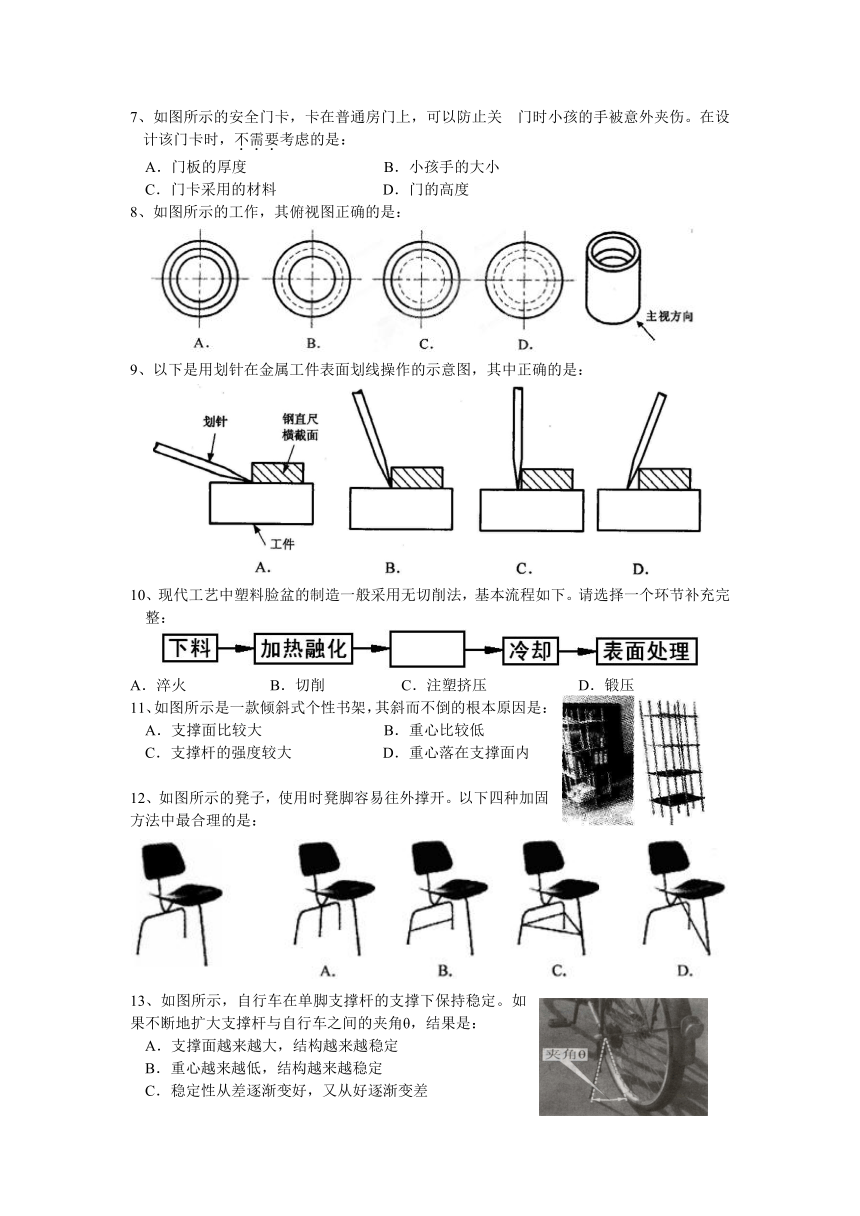

7、如图所示的安全门卡，卡在普通房门上，可以防止关 门时小孩的手被意外夹伤。在设计该门卡时，不需要考虑的是：
A．门板的厚度 B．小孩手的大小
C．门卡采用的材料 D．门的高度
8、如图所示的工作，其俯视图正确的是：
9、以下是用划针在金属工件表面划线操作的示意图，其中正确的是：
10、现代工艺中塑料脸盆的制造一般采用无切削法，基本流程如下。请选择一个环节补充完整：
A．淬火 B．切削 C．注塑挤压 D．锻压
11、如图所示是一款倾斜式个性书架，其斜而不倒的根本原因是：
A．支撑面比较大 B．重心比较低
C．支撑杆的强度较大 D．重心落在支撑面内
12、如图所示的凳子，使用时凳脚容易往外撑开。以下四种加固方法中最合理的是：
13、如图所示，自行车在单脚支撑杆的支撑下保持稳定。如果不断地扩大支撑杆与自行车之间的夹角θ，结果是：
A．支撑面越来越大，结构越来越稳定
B．重心越来越低，结构越来越稳定
C．稳定性从差逐渐变好，又从好逐渐变差
D．稳定性从好逐渐变差，又从差逐渐变好

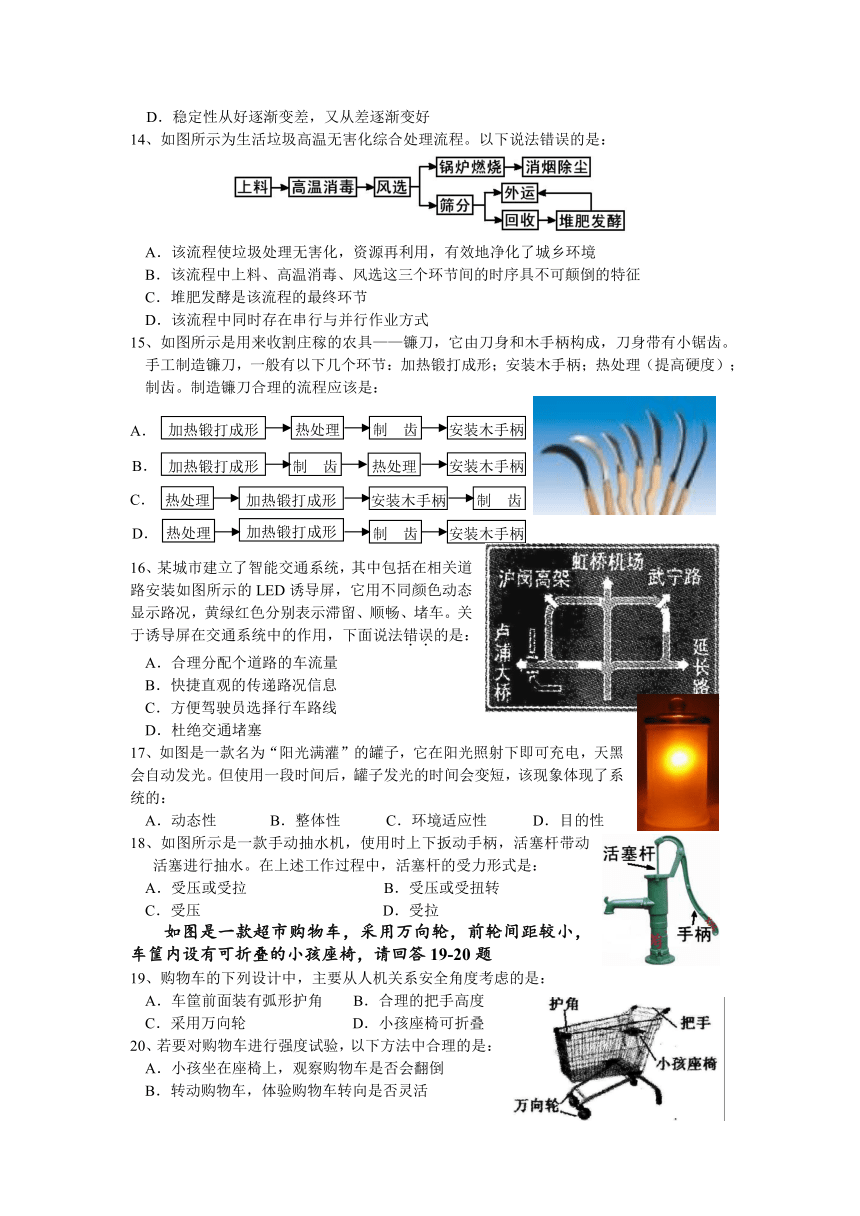

14、如图所示为生活垃圾高温无害化综合处理流程。以下说法错误的是：
A．该流程使垃圾处理无害化，资源再利用，有效地净化了城乡环境
B．该流程中上料、高温消毒、风选这三个环节间的时序具不可颠倒的特征
C．堆肥发酵是该流程的最终环节
D．该流程中同时存在串行与并行作业方式
15、如图所示是用来收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制造镰刀合理的流程应该是：
16、某城市建立了智能交通系统，其中包括在相关道路安装如图所示的LED诱导屏，它用不同颜色动态显示路况，黄绿红色分别表示滞留、顺畅、堵车。关于诱导屏在交通系统中的作用，下面说法错误的是：
A．合理分配个道路的车流量
B．快捷直观的传递路况信息
C．方便驾驶员选择行车路线
D．杜绝交通堵塞
17、如图是一款名为“阳光满灌”的罐子，它在阳光照射下即可充电，天黑会自动发光。但使用一段时间后，罐子发光的时间会变短，该现象体现了系统的：
A．动态性 B．整体性 C．环境适应性 D．目的性
18、如图所示是一款手动抽水机，使用时上下扳动手柄，活塞杆带动活塞进行抽水。在上述工作过程中，活塞杆的受力形式是：
A．受压或受拉 B．受压或受扭转
C．受压 D．受拉
如图是一款超市购物车，采用万向轮，前轮间距较小，车筐内设有可折叠的小孩座椅，请回答19-20题
19、购物车的下列设计中，主要从人机关系安全角度考虑的是：
A．车筐前面装有弧形护角 B．合理的把手高度
C．采用万向轮 D．小孩座椅可折叠
20、若要对购物车进行强度试验，以下方法中合理的是：
A．小孩坐在座椅上，观察购物车是否会翻倒
B．转动购物车，体验购物车转向是否灵活
C．推动购物车，感觉推行是否省力
D．放一定量的重物在车筐内，观察购物车是否会损坏
某企业生产的家用无烟锅，采用特种陶瓷合金，传热快，受热均匀，无局部高温。请回答21-22题。
21、相同条件下，对该无烟锅与普通锅进行加热对比测试后发现：①普通锅锅底与锅侧的温差比无烟锅大；②将锅体的温度控制在油烟产生的临界温度240度以内，油烟都很少；③无烟锅中油的温度超过240度，仍产生油烟。可以得出的结论是：
A．无烟锅材料能吸收油烟 B．无烟锅材料的导热性比普通锅好
C．油烟的产生是无法控制的 D．油在两种锅中产生油烟的临界温度不同
22、图甲、图乙是从生产及使用角度对该产品进行的评价，下列说法合理的是：
图甲：生产角度评价图 图乙：使用角度评价图
A．生产成本低于使用成本 B．生产成本高于使用成本
C．生产成本与使用成本相同 D．不能比出生产成本与使用成本大小
用一定厚度的铝板制作如图所示的鱼形小挂件，需要一系列的金工制作。请回答23-24题。
23、下列操作不合理的是
A．划线、锯割后，用锉刀锉削“鱼尾”的弧形
B．划线、冲眼后，用台钻钻出“鱼眼”
C．划线后，用钢锯直接锯出“鱼刺”
D．成型后，可以用砂纸打磨挂件表面
24、为了去除挂件上的毛刺、尖角，以下加工方法合理的是
A．锉削 B．套丝 C．攻丝 D．锯割
25、如图所示为一款用钢条制作的普通划规，请选出合理的加工流程
小张结合通用技术课堂中学过的知识与技能，要为自己家新装潢的卫生间设计一个毛巾架，并根据具体要求画出了如右图所示的草图。请完成26—27题。
26、在旋转架与固定座之间，相对比较合理的连接是：
A．铰连接中的合页连接 B．刚连接中的焊接
C．铰连接中的销钉连接 D．刚连接中的榫接
27、旋转架与固定座的连接部分，小张设计了下面四种类型，你认为比较合理的是：
为了保护环境，实现可持续发展，目前不少家电生产企业十分重视回收再利用的问题，开发了能够提高资源利用价值的技术。下面是有关家电回收的两张流程图，请回答第28—29题。
甲：某家电生产企业的家电产品循环利用流程示意图
乙：某家电生产企业对回收产品的分选流程图：
28、乙图表达的整个过程是甲图中的：
A．第（1）个环节 B．第（2）个环节
C．第（3）个环节 D．第（4）个环节
29、关于流程图乙的说法错误的是：
A．回收产品分选的第一步是手工分解 B．通过分选可以得到多个类别的再生资源
C．产品手工分解后有一部分进行粉碎 D．手工分解是先零部件分解再材料分解
如图所示的镜子，内置红外测温装置可以测试人的体温，并在镜面的显示屏上显示出体温的数值。如果测得的体温过高，还会发出声音报警。请回答30—31题。
30、体温报警系统的控制手段和方式属于：
A．自动、开环控制 B．人工、开环控制
C．自动、闭环控制 D．人工、闭环控制
31、以下部件与体温报警系统的声音控制无关的是：
A．红外测温装置 B．喇叭
C．显示屏 D．发声芯片
如图所示，是小刘同学设计的花盆土壤湿度控制系统示意图。其工作原理是：控制电路将探头测得的湿度值与设定值相比较，根据偏差值控制电磁阀门打开或关闭，使土壤湿度值达到设定值。请回答32—33题。
32、判定该控制系统属于闭环控制方式的理由是：
A．探头能检测土壤湿度
B．控制电路能发出控制命令
C．阀门参与水流控制 D．探头参与反馈
33、电磁阀门属于该控制系统的：
A．反馈元件 B．输入元件 C．执行器 D．控制器
导弹依靠自身动力装置推进，在飞行中会遇到气流，使导弹偏离预设路线。导弹系统始终检测导弹位置与预设路线之间的偏差，据此不断调整其飞行路线并导向目标。请回答34-35题。
34、这些气流被称为该控制系统的：
A．反馈 B．干扰 C．被控量 D．控制量
35、如果打击的目标并不是静止的，而是运动的，那么该导弹要命中目标，必须：
A．不断修正预设路线 B．不断提高导弹的速度
C．不断消除干扰 D．不断提高预设位置与实际位置的偏差值
第Ⅱ卷（共30分）
二、作图读图题（共5分）
36、根据立体图，补全三视图中所缺的线条。
三、分析评价题（本大题共2小题，37小题4分，38小题6分，共10分）
37、（4分）小黄设计了一个简单的凸轮传动系统（如图所示），电动机带动凸轮绕支点单向低速转动， 能使滑杆带动负载上下运动。请完成下列各题，在有“ ▲ ”处填上相应的内容。
（1）传动机构在长期的运行过程中，滑杆底部与凸轮表面会产生磨损，为了解决该问题，小黄对滑杆底部的设计提出了以下四种改进方案，你认为磨损最少的是 ▲ 。
（2）凸轮的形状对滑杆运动规律有直接影响，设计中需要运用科学方法和数学工具对凸轮的大小、形状进行定量分析与计算，这体现了系统分析的 ▲ 。（选填“整体性原则”、“科学性原则”、“综合性原则”其中一个。）
38、（6分）如图所示是数控机床的位置控制系统示意图。 检测装置检测机床工作台的实际位移量，并将该位移值传输给数控装置与设定位移量进行比较，数控装置根据比较的偏差值控制伺服装置运动，驱动机床工作台到达指定的位置。
（1）根据示意图及其描述，在控制系统框图中“ ▲ ”处填写相应的内容。
（2）实际位移量与设定位移量的比较是由 ▲ 完成的(从①检测装置；②数控装置；③输入装置；④伺服装置中选择一项，将序号填在“ ▲ ”处)。
四、技术应用题（共15分）
39、晒衣服时，经常出现用普通衣架（如图所示）晒大衣服而衣架偏小的情况。为了解决该问题。需要设计一个肩宽可调的衣架，其设计要求如下：①肩宽可调，最大肩宽需达到600mm ，②衣架具有一定的强度。③不损坏衣服 ④操作方便。请完成下列各题。
（1）请你依据设计要求和提示，采用木板与必要的零配件，设计一个肩宽可调的衣架，用草图展示你的设计方案，必要时用文字说明。
（2）请结合草图说明你设计的方案是如何调整衣架肩宽的。
（3）可调式衣架制作完成后，需要进行技术试验。请你在有处填上相应的内容。
①试验过程中，衣架调到最大肩宽时，将较重的大衣服挂到衣架上，需观察吊钩是否变形、可调部分是否被压回原位、 ▲ 　、 ▲ 　。
②若上述试验过程中出现可调部分被压回到原位的情况，则可能的原因是：
A．可调部分产生变形 B．可调部分的结构不够合理
C．可调部分未采用三角形结构 D．可调部分与木衣架连接过紧
加热锻打成形
热处理
制 齿
安装木手柄
A．
加热锻打成形
制 齿
安装木手柄
热处理
热处理
制 齿
安装木手柄
B．
C．
D．
热处理
加热锻打成形
安装木手柄
制 齿
加热锻打成形
