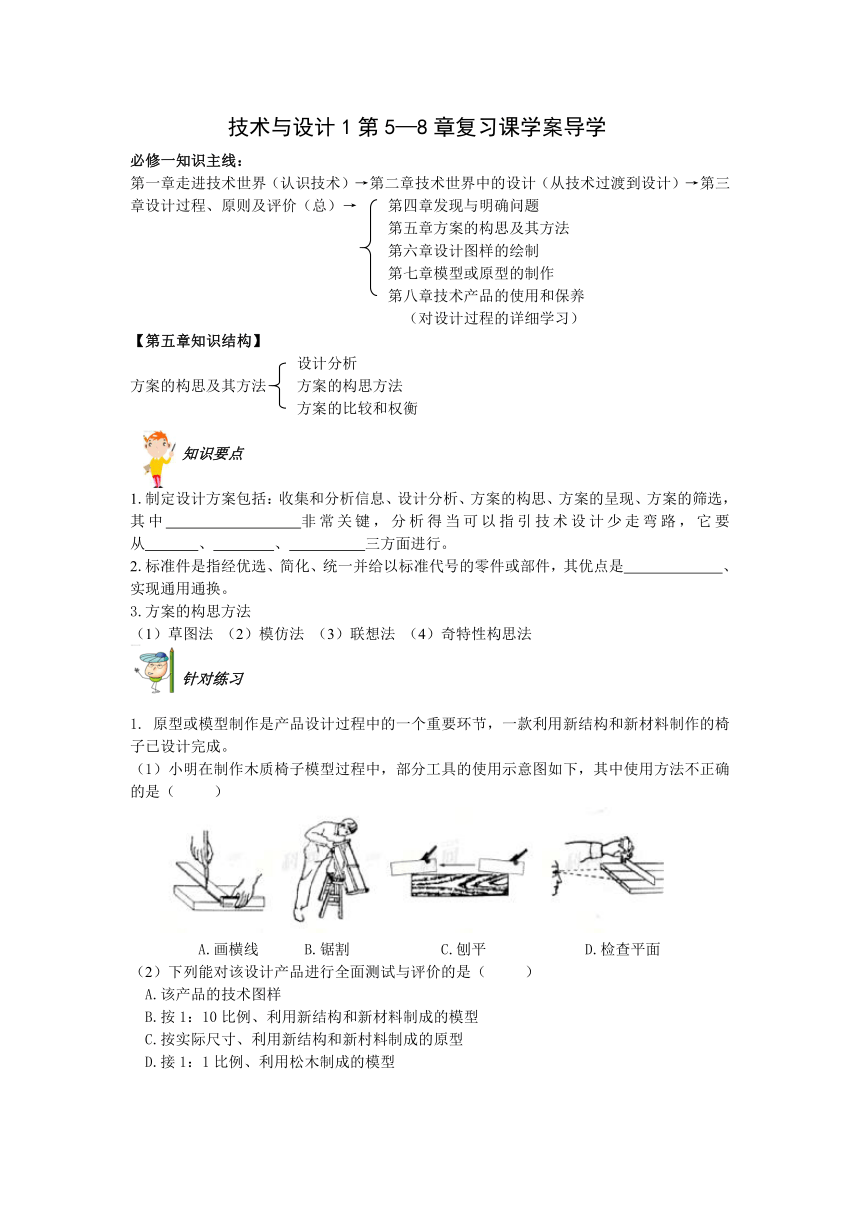

技术与设计1第5—8章复习课学案导学
必修一知识主线：
第一章走进技术世界（认识技术）→第二章技术世界中的设计（从技术过渡到设计）→第三章设计过程、原则及评价（总）→ 第四章发现与明确问题
第五章方案的构思及其方法
第六章设计图样的绘制
第七章模型或原型的制作
第八章技术产品的使用和保养
（对设计过程的详细学习）
【第五章知识结构】
设计分析
方案的构思及其方法 方案的构思方法
方案的比较和权衡
知识要点
1.制定设计方案包括：收集和分析信息、设计分析、方案的构思、方案的呈现、方案的筛选，其中 非常关键，分析得当可以指引技术设计少走弯路，它要从 、 、 三方面进行。
2.标准件是指经优选、简化、统一并给以标准代号的零件或部件，其优点是 、实现通用通换。
3.方案的构思方法
（1）草图法 （2）模仿法 （3）联想法 （4）奇特性构思法
针对练习
1. 原型或模型制作是产品设计过程中的一个重要环节，一款利用新结构和新材料制作的椅子已设计完成。
（1）小明在制作木质椅子模型过程中，部分工具的使用示意图如下，其中使用方法不正确的是（ ）
A.画横线 B.锯割 C.刨平 D.检查平面
（2）下列能对该设计产品进行全面测试与评价的是（ ）
A.该产品的技术图样
B.按1：10比例、利用新结构和新材料制成的模型
C.按实际尺寸、利用新结构和新村料制成的原型
D.接1：1比例、利用松木制成的模型
【第六章知识结构】
设计表现图
设计图样的绘制 常见的技术图样
计算机辅助制图
知识要点
1.技术语言
（1）定义：技术活动中进行信息交流的特有的语言形式。
（2）种类：图样（规范的制图，如机械加工图、电子电路图）、图表（包括草图、效果图、表格）、模型、符号（如公共场所使用的符号、交通管理符号）……

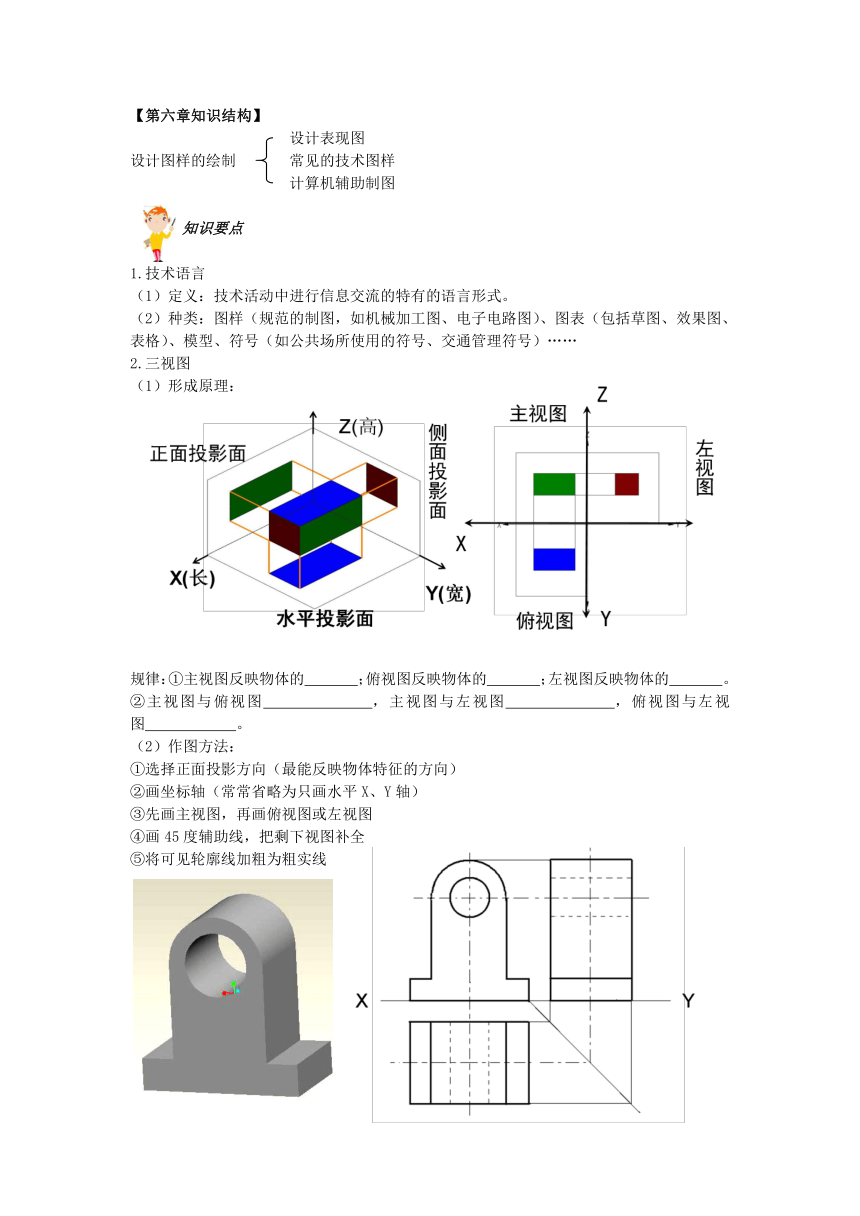

2.三视图
（1）形成原理：
规律：①主视图反映物体的 ；俯视图反映物体的 ；左视图反映物体的 。
②主视图与俯视图 ，主视图与左视图 ，俯视图与左视图 。
（2）作图方法：
①选择正面投影方向（最能反映物体特征的方向）
②画坐标轴（常常省略为只画水平X、Y轴）
③先画主视图，再画俯视图或左视图
④画45度辅助线，把剩下视图补全
⑤将可见轮廓线加粗为粗实线

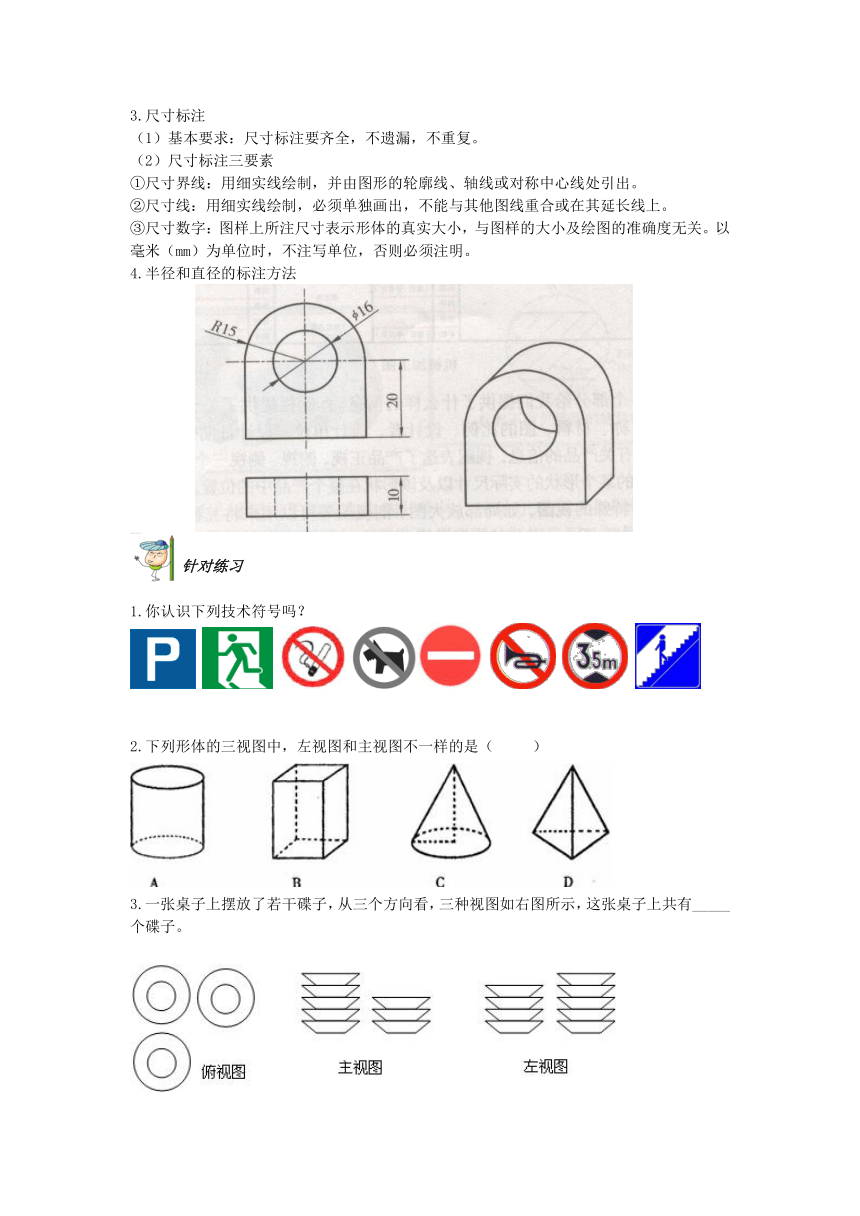

3.尺寸标注
（1）基本要求：尺寸标注要齐全，不遗漏，不重复。
（2）尺寸标注三要素
①尺寸界线：用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。
②尺寸线：用细实线绘制，必须单独画出，不能与其他图线重合或在其延长线上。
③尺寸数字：图样上所注尺寸表示形体的真实大小，与图样的大小及绘图的准确度无关。以毫米（mm）为单位时，不注写单位，否则必须注明。
4.半径和直径的标注方法
针对练习
1.你认识下列技术符号吗？
2.下列形体的三视图中，左视图和主视图不一样的是（ ）
3.一张桌子上摆放了若干碟子，从三个方向看，三种视图如右图所示，这张桌子上共有_____个碟子。
【第七章知识结构】
模型
模型或原型的制作 工艺
制作模型
知识要点
1.模型测试评估及优化、产品的使用和维护。
（1）定义：是根据实物、设计图样或构思，按比例、生态或其它特征制成的与实物相似的一种物体
（2）功能：一是使设计对象具体化，二是帮助分析设计的可能性。
（3）模型根据不同阶段的作用分类
①草模—用于产品造型设计的初期阶段，采用立体模型将设计构思简单的表示出来。
②概念模型—用概括的手法表示产品的造型风格、布局安排、以及产品与人、与环境的关系。
③结构模型—用于研究产品造型与结构的关系，表达产品的结构尺寸和连接方法。
④功能模型—用于研究产品的各种性能以及人机关系
⑤展示模型—采用真实材料，按准确尺寸，做成与实际产品一致的模型。
2.工艺
（1）定义：是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。
（2）金属材料的加工工艺及工具
①划线：划针、钢直尺、角尺、划规、样冲
②锯割：手锯的使用方法（注意锯条的安装）
③锉削：锉、角尺（检查工作面是否平整以及工作面的垂直度）
④钻孔：钻、台虎钳 样冲、锤头（注意操作时要戴 ，不能带 ）
⑤攻内螺纹：丝锥、丝锥扳手
⑥套外螺纹：圆板牙、圆板牙扳手
⑦连接：铆接、焊接、黏结、螺栓和螺母、
⑧表面处理：刷光（去除毛刺和铁屑，用锉锉平、用砂纸打磨）、喷涂、镀层
（3）木工工艺及工具
锯割：木工锯
刨削：刨子
凿削：凿子
连接：榫接、钉接（羊角锤）、胶接
针对练习
1.（2009高考）制作晾衣架产生的木屑可以变废为宝用来制作蚊香，那么，使用下列哪一种工具产生的木屑最适宜直接制作蚊香？
A.锯子 B.斧子 C.凿子 D.创子
2. 家中的铁质管道等如果出现锈蚀，通过维护可以延长使用寿命和提高美观程度，下列工艺中最合理的是( )
A.在生锈的部位用砂纸磨光
B.在生锈的部位进行镀层处理
C.在生锈的部位直接刷上油漆
D.在生锈的部位先进行表面刷光并打上底漆，然后进行喷涂
3.（2008高考）制作木制支架需要以下哪些工具？（ ）
①锯子②刨子③台钳④凿子⑤螺丝刀
A.①②③ B.①③⑤ C. ③④⑤ D. ①②④
【第八章知识结构】
产品说明书及其编写
技术产品的使用和保养
技术产品的使用、维护和保养
知识要点
1.产品说明书
（1）定义：也称用户手册，是一种指导用户消费的文书。
（2）作用：帮助用户选择、使用、维护产品。
2.产品说明书的写作
（1）结构
①标题——置于文首或封面，包括产品商标、型号、货名、说明书字样
②正文——包括产品构造、性能、适用范围、技术参数、安装使用方法、注意事项等
③标记——包括厂家名称、地址、电话、邮编、代号或批准文号
（2）形式：条款直述式、自问自答式
3.不同产品的使用和保养
①药品：密封保存、防潮、避光、注意有效期、有的药物需冷藏
②电子产品：防水、防灰尘、注意散热、用电安全
③机械产品：防锈、定期除污垢、注意加润滑油和散热、注意仪器仪表是否正常、定期检修
④木质产品：防火、防潮、防虫蛀
4.技术产品的服务途径
①从说明书上获取厂家服务电话
②持 和产品到商家交涉
③通过 查询服务网点
针对练习
1.某人从国外带来一家用电器，发现其说明书上标明的额定电压是110伏，他怎样使用该电器最合理( ）
A.和其它电器串联使用 B.和其它电器并联使用
C.配置一个匹配的变压器 D.可以直接使用
2.（2010高考）自行车是常用的交通工具，车轮是自行车组成部件。下列说法正确的是（ ）
①固定车轮辐条时，螺母拧得越紧越好
②检查内胎漏气时，不需要把车轮从车架上卸下
③在冰雪地上行驶时，内胎气压越大越好
④旧内胎可更换为同一型号的新胎，这体现了技术规范性原则
A.①② B.①③ C. ②④ D. ③④
3.（2009高考）“家电下乡”与家电“以旧换新”是国家积极扩大内需的有力举措。以下选购和使用电视机的说法不合理的是（ ）
A.从人机关系（人机工和学）的角度考虑，新型宽屏电视的屏幕符合人眼的视野范围特点
B.选购电视机时要查阅产品说明以了解其技术指标
C.雷雨时应拔下电视机的天线及电源插头
D.电视机关闭后要立即盖上机套以防灰尘
4.（2011高考）某品牌家用豆浆机说明书的目标如图所示，其中第三章隐去了一项必要内容。根据说明书的编写要求，这项内容是 。
