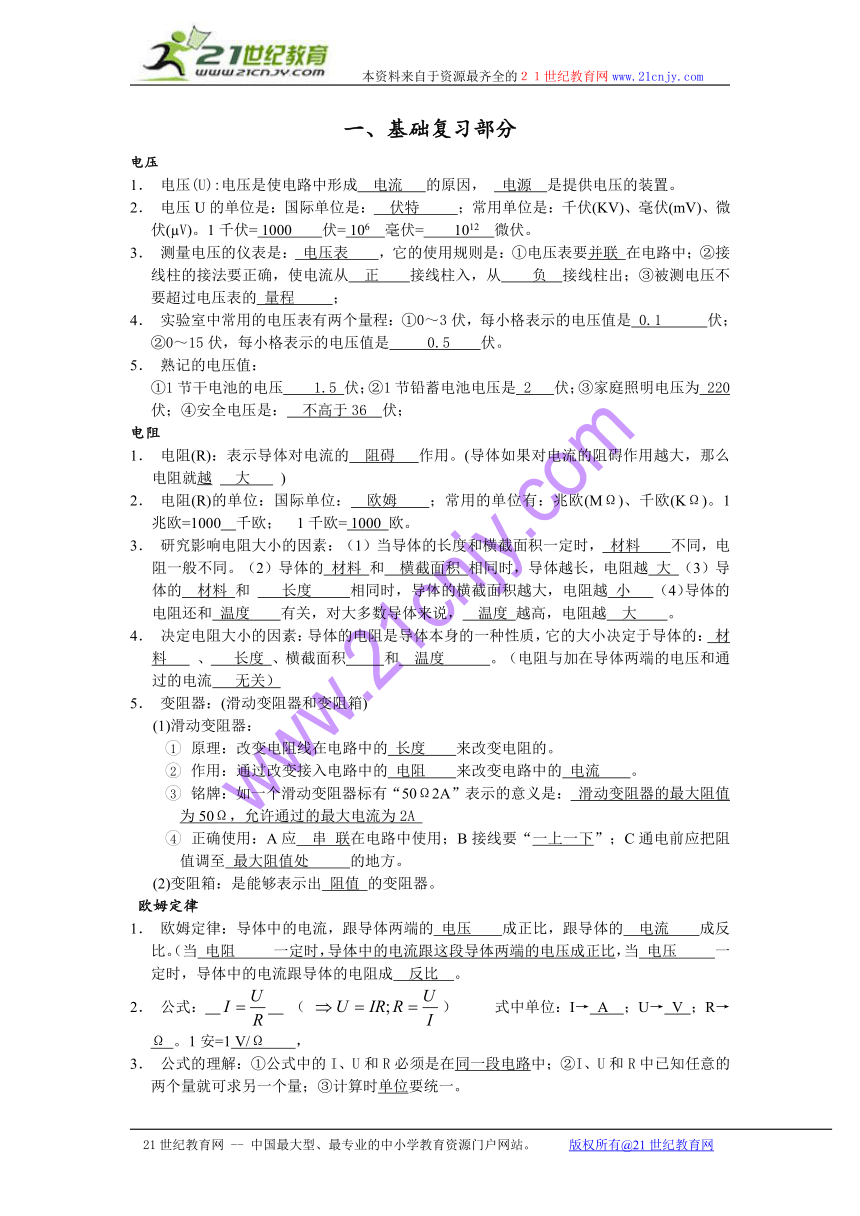

一、基础复习部分
电压
1． 电压(U):电压是使电路中形成 电流 的原因， 电源 是提供电压的装置。
2． 电压U的单位是：国际单位是： 伏特 ；常用单位是：千伏(KV)、毫伏(mV)、微伏( V)。1千伏= 1000 伏= 106 毫伏= 1012 微伏。
3． 测量电压的仪表是： 电压表 ，它的使用规则是：①电压表要并联 在电路中；②接线柱的接法要正确，使电流从 正 接线柱入，从 负 接线柱出；③被测电压不要超过电压表的 量程 ；
4． 实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是 0.1 伏；②0～15伏，每小格表示的电压值是 0.5 伏。
5． 熟记的电压值：
①1节干电池的电压 1.5 伏；②1节铅蓄电池电压是 2 伏；③家庭照明电压为 220 伏；④安全电压是： 不高于36 伏；
电阻
1． 电阻(R)：表示导体对电流的 阻碍 作用。(导体如果对电流的阻碍作用越大，那么电阻就越 大 )
2． 电阻(R)的单位：国际单位： 欧姆 ；常用的单位有：兆欧(MΩ)、千欧(KΩ)。1兆欧=1000 千欧； 1千欧= 1000 欧。
3． 研究影响电阻大小的因素：（1）当导体的长度和横截面积一定时， 材料 不同，电阻一般不同。（2）导体的 材料 和 横截面积 相同时，导体越长，电阻越 大 （3）导体的 材料 和 长度 相同时，导体的横截面积越大，电阻越 小 （4）导体的电阻还和 温度 有关，对大多数导体来说， 温度 越高，电阻越 大 。
4． 决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的： 材料 、 长度 、横截面积 和 温度 。（电阻与加在导体两端的电压和通过的电流 无关）
5． 变阻器：(滑动变阻器和变阻箱)
(1)滑动变阻器：
1 原理：改变电阻线在电路中的 长度 来改变电阻的。
2 作用：通过改变接入电路中的 电阻 来改变电路中的 电流 。
3 铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是： 滑动变阻器的最大阻值为50Ω，允许通过的最大电流为2A
4 正确使用：A应 串 联在电路中使用；B接线要“一上一下”；C通电前应把阻值调至 最大阻值处 的地方。
(2)变阻箱：是能够表示出 阻值 的变阻器。
欧姆定律
1． 欧姆定律：导体中的电流，跟导体两端的 电压 成正比，跟导体的 电流 成反比。（当 电阻 一定时，导体中的电流跟这段导体两端的电压成正比，当 电压 一定时，导体中的电流跟导体的电阻成 反比 。
2． 公式： （ ） 式中单位：I→ A ；U→ V ；R→ Ω 。1安=1 V/Ω ，
3． 公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。

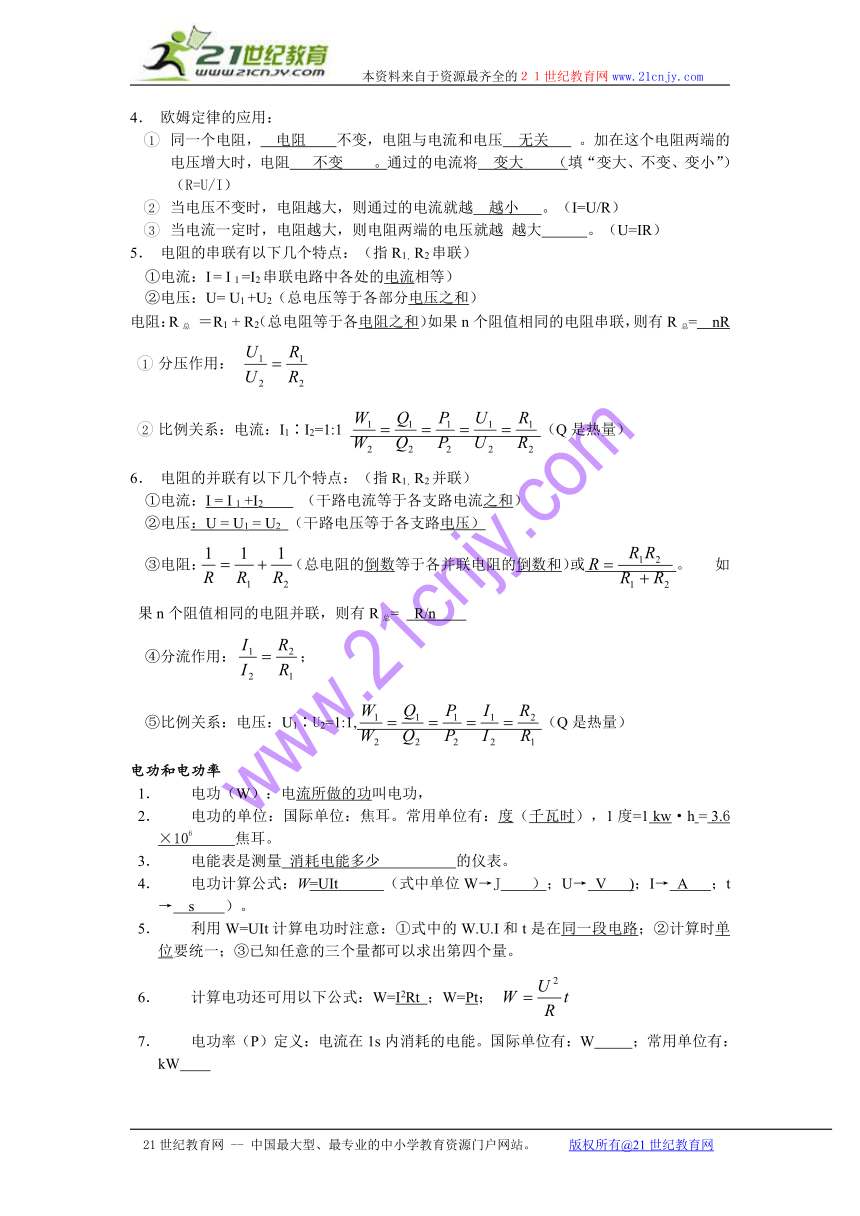

4． 欧姆定律的应用：
同一个电阻， 电阻 不变，电阻与电流和电压 无关 。加在这个电阻两端的电压增大时，电阻 不变 。通过的电流将 变大 （填“变大、不变、变小”）（R=U/I）
当电压不变时，电阻越大，则通过的电流就越 越小 。（I=U/R）
当电流一定时，电阻越大，则电阻两端的电压就越 越大 。（U=IR）
5． 电阻的串联有以下几个特点：（指R1，R2串联）
①电流：I = I 1 =I2串联电路中各处的电流相等）
②电压：U= U1 +U2（总电压等于各部分电压之和）
电阻：R总 ＝R1 + R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总= nR
1 分压作用：
2 比例关系：电流：I1∶I2=1:1 （Q是热量）
6． 电阻的并联有以下几个特点：（指R1，R2并联）
①电流：I = I 1 +I2 （干路电流等于各支路电流之和）
②电压：U = U1 = U2 （干路电压等于各支路电压）
③电阻：（总电阻的倒数等于各并联电阻的倒数和）或。 如果n个阻值相同的电阻并联，则有R总= R/n
④分流作用：；
⑤比例关系：电压：U1∶U2=1:1,（Q是热量）
电功和电功率
1． 电功（W）：电流所做的功叫电功，
2． 电功的单位：国际单位：焦耳。常用单位有：度（千瓦时），1度=1 kw·h = 3.6×106 焦耳。
3． 电能表是测量 消耗电能多少 的仪表。
4． 电功计算公式：W=UIt （式中单位W→J ）；U→ V )；I→ A ；t→ s ）。
5． 利用W=UIt计算电功时注意：①式中的W.U.I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。
6． 计算电功还可用以下公式：W=I2Rt ；W=Pt；
7． 电功率（P）定义：电流在1s内消耗的电能。国际单位有：W ；常用单位有：kW

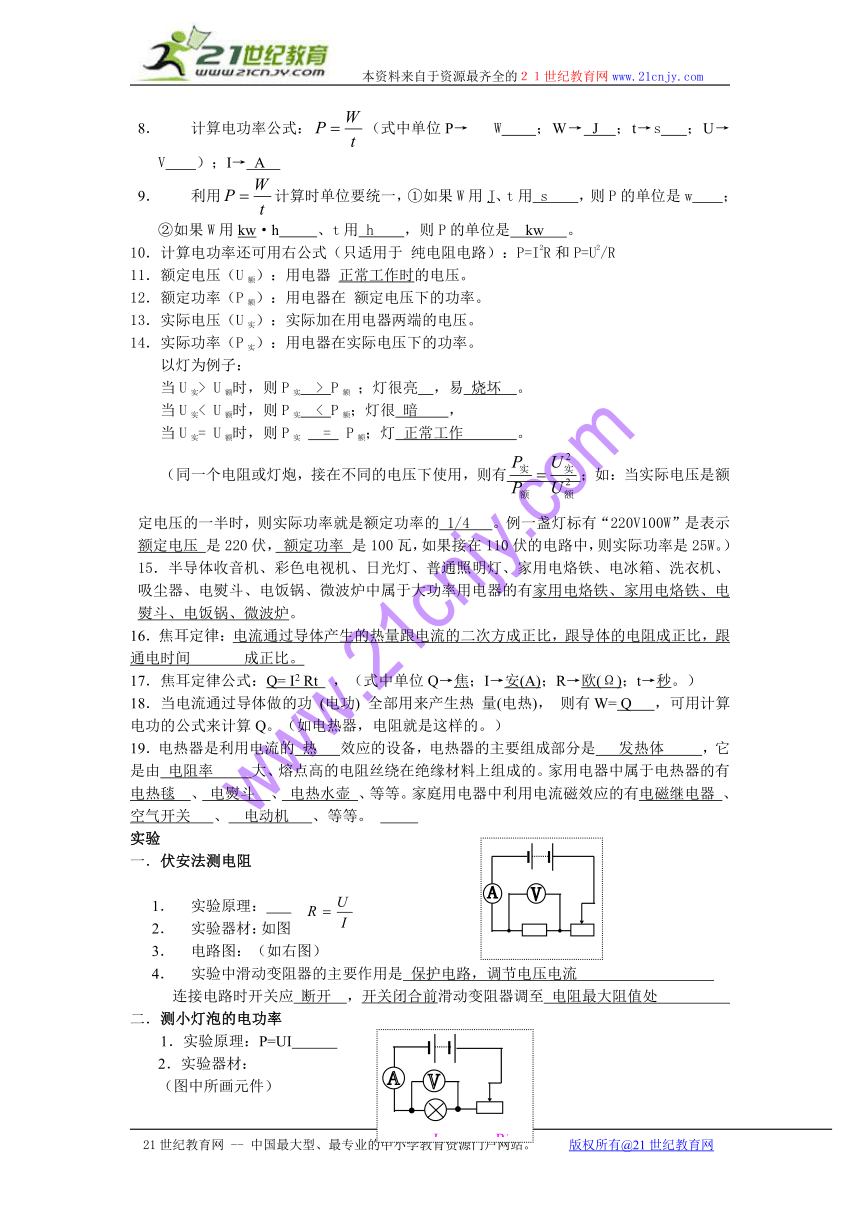

8． 计算电功率公式：（式中单位P→ W ；W→ J ；t→s ；U→V ）；I→ A
9． 利用计算时单位要统一，①如果W用J、t用 s ，则P的单位是w ；②如果W用kw·h 、t用 h ，则P的单位是 kw 。
10．计算电功率还可用右公式（只适用于 纯电阻电路）：P=I2R和P=U2/R
11．额定电压（U额）：用电器 正常工作时的电压。
12．额定功率（P额）：用电器在 额定电压下的功率。
13．实际电压（U实）：实际加在用电器两端的电压。
14．实际功率（P实）：用电器在实际电压下的功率。
以灯为例子：
当U实> U额时，则P实 > P额 ；灯很亮 ，易 烧坏 。
当U实< U额时，则P实 < P额；灯很 暗 ，
当U实= U额时，则P实 = P额；灯 正常工作 。
（同一个电阻或灯炮，接在不同的电压下使用，则有；如：当实际电压是额定电压的一半时，则实际功率就是额定功率的 1/4 。例一盏灯标有“220V100W”是表示额定电压 是220伏， 额定功率 是100瓦，如果接在110伏的电路中，则实际功率是25W。）
15．半导体收音机、彩色电视机、日光灯、普通照明灯、家用电烙铁、电冰箱、洗衣机、吸尘器、电熨斗、电饭锅、微波炉中属于大功率用电器的有家用电烙铁、家用电烙铁、电熨斗、电饭锅、微波炉。
16．焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间 成正比。
17．焦耳定律公式：Q= I2 Rt ，（式中单位Q→焦；I→安(A)；R→欧(Ω)；t→秒。）
18．当电流通过导体做的功 (电功) 全部用来产生热 量(电热)， 则有W= Q ，可用计算电功的公式来计算Q。（如电热器，电阻就是这样的。）
19．电热器是利用电流的 热 效应的设备，电热器的主要组成部分是 发热体 ，它是由 电阻率 大、熔点高的电阻丝绕在绝缘材料上组成的。家用电器中属于电热器的有 电热毯 、 电熨斗 、 电热水壶 、等等。家庭用电器中利用电流磁效应的有电磁继电器 、 空气开关 、 电动机 、等等。
实验
一．伏安法测电阻
1． 实验原理：
2． 实验器材：如图
3． 电路图：（如右图）
4． 实验中滑动变阻器的主要作用是 保护电路，调节电压电流
连接电路时开关应 断开 ，开关闭合前滑动变阻器调至 电阻最大阻值处
二．测小灯泡的电功率
1．实验原理：P=UI
2．实验器材：
（图中所画元件）
3．电路图：（如右图）
4．实验中滑动变阻器
的作用是 保护电路，调节电压电流
连接电路时开关应断开 ，开关闭合之前应把滑动变阻器调至电阻最大阻值处
电和磁（一）
1． 磁性：物体吸引铁、钴、镍 等物质的性质。
2． 磁体：具有磁性的 物体叫磁体。它有指向性：指南北。
3． 磁极：磁体上磁性最强的部分叫磁极。
1． 任何磁体都有 两 个磁极，一个是南极 ；另一个是 北极
2． 磁极间的作用： 同名 磁极互相排斥， 异名 磁极互相吸引。
4． 磁化：使原来没有磁性的物体获得磁性的过程。软铁被磁化后，磁性很容易消失 ，叫软磁性 材料。电磁起重机的铁心是用 软铁 制成的。
5． 磁体周围存在着磁场 ，磁极间的相互作用就是通过磁场 发生的。
6． 磁场的基本性质：对放入其中的磁体产生 磁力 的作用。
7． 磁场的方向：在磁场中的某一点，小磁针静止时 北极 所指的方向就是该点的磁场方向。
8． 磁感线：描述磁场的强弱和方向而 假象 的曲线。磁体周围的磁感线是从它 北极 出来，回到南极 。（磁感线是不存在的，用虚线表示，且不相交）
9． 磁场中某点四向同一：磁场中某点的 磁场 方向、磁感线方向、小磁针静止时N极 指的方向相同、小磁针N 极的受力方向。
10．地球本身是一个巨大的 磁体 。 地球周围空间存在磁场 ，叫 地磁场 。地磁的北极在地理位置的南极 附近；而地磁的南极则在地理位置的北极 附近。(地磁的南北极与地理的南北极并不 重合 ，它们的夹角称磁偏角 ，我国学者： 沈括 最早记述这一现象。)
11．奥斯特实验证明：通电导体周围存在 磁场 。电流的磁场方向跟 电流方向 有关。
12…通电螺线管外部的磁场和 条形磁体 的磁场一样。通电螺线管的性质：①通过电流 越大，磁性越大；②线圈 匝数越多，磁性越强；③插入铁芯 ，磁性大大增强 ④通电螺线管的极性可用电流方向 来改变。可用 安培定则 来判断。
13．安培定则：用 右 手握螺线管，让四指 弯向螺线管中电流 方向，则 大拇指 所指的那端就是螺线管的 N 极。
15．电磁铁：内部带有 铁芯 的螺线管就构成电磁铁。电磁铁的常见应用在 电磁起重机 、电铃 、电动机 、 发电机 等
16．电磁铁的特点：①磁性的有无可由 电流的 通断 来控制；②磁性的强弱可由改变电流大小 和线圈匝数 来调节；③磁极可由 电流的方向 来改变。
17．电磁继电器：实质上是一个利用 电磁铁 来控制的 工作电路的一种开关 。它的作用可实现 远距离 操作，利用低 电压、弱 电流来控制高 电压、 强 电流。还可实现 远距离操纵和自动 控制。
18．扬声器是把电信号转换为声信号的一种装置。
电和磁（二）
1、 奥斯特 首先发现了电和磁之间的联系，法拉第 发现了电磁感应现象，导致了 发电机的发明。
2、电磁感应：闭合电路的一部分导体 在磁场中做 切割磁感线 运动时，导体中就产生电流 ，这种现象叫 电磁感应现象 ，产生的电流叫感应电流 。
产生感生电流的条件：①电路必须闭合的 ；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线 运动。感生电流的方向：跟导体运动 方向和磁感线 方向有关。电磁感应现象中能量是 机械能 转化为 电能 。
3、发电机的原理是根据 电磁感应 现象制成的。交流发电机主要由 转子 和定子 组成。现代大型旋转磁极式发电机是采用 线圈 不动， 磁极 转动的方式发电。
4、周期性改变 大小、方向 的电流叫做交流电。 电流 方向不改变的电流叫做直流电。我国生产和生活用的交流电的周期是 0.02s ，频率是 50HZ ，交流电的方向每周期改变 2 次，我国用交流电方向1秒内改变 100 次。
5、磁场对电流的作用：通电导线在磁场中要受到 力 的作用。能量转化是由 电能 转化为 机械能 。应用是制成电动机 。
6、通电导体在磁场中受力方向：跟 电流方向 方向和 磁感线 方向有关。
7、直流电动机原理：是利用 通电线圈在磁场中受力转动的原理制成的。
8、换向器的作用是：每当线圈刚转过 平衡位置 时，换向器自动改变 电流方向 ，使线圈 连续转动 。其中平衡位置是指线圈平面和磁感线 垂直 （填“平行”或“垂直”），
信息的传递
1、1876年由美国科学家贝尔发明了电话。电话基本原理：振动 → 变化的电流 → 振动 ， 电话是由话筒 和听筒 组成，其中听 筒利用了电流的磁效应。为了提高线路的使用效率,人们发明了电话交换机。
2、模拟信号在传输过程中会丢失信息，而且抗干扰能力不强，保密性也很差，信号衰减厉害。数字信号在传输过程中，抗干扰能力强，保密性好。
3、导线中电流的迅速变化会在空间激起电磁波。
4、电磁波的速度和光速一样，都是3×108 m/s（或3×105 km/s）.c=λf 单位分别是m/s（米每秒）、m（米）、Hz（赫兹）。
5、无线电广播信号的发射由广播电台完成。发射部分主要由话筒、载波发生器、调制器、放大器和发射天线组成。信号的接收由收音机完成。接收部分主要由接收天线、调谐器、解调器和扬声器组成。
6、电视信号的传输与无线电广播基本相同，只是发射部分多了摄像机，摄像机把图像变成电信号。接收部分多了显像管，显像管把电信号还原成图像。
7、移动电话既是无线电的发射装置，又是无线电的接收装置。它的特点是体积小，发射功率不大，天线简单，灵敏度不高，需要基站台转发信号。
8、微波通信 微波是波长在10m ～ 1mm之间，频率在30MHz ～ 3×105MHz之间的电磁波。一条微波线路可以同时开通几千、几万路电话。微波大致沿直线传播，所以每隔50km左右就要建一个微波中继站。
9、卫星通信 利用卫星做通信中继站，称之为卫星通信。在地球周围均匀分布3颗卫星，就可以实现全球通信。
10、光纤通信 光纤由中央的玻璃芯和外面的反射层、保护层构成的，可以传输大量的信息。光纤通信是利用激光在光导纤维中传输信号的。
11、网络通信 现在世界上最大的计算机网络叫因特网。人们经常使用的网络通信方式是电子邮件(e-mail)，电子邮件传递信息既快又方便。
二、电学公式及基本规律：
一、串联、并联（两路）的特点：
1 .串联：① 电流处处相等。I = I 1 =I2
②电压等于各用电器电压之和。U= U1 +U2
③ 串联电路中总电阻等于各用电器电阻之和。
R总 ＝R1 + R2
④ 电压分配规律：
⑤电功率（电功）分配规律：
2 .并联： ① 并联电路电压相等. U = U1 = U2
② 并联电路干路电流等于各支路电流之和。I = I 1 +I2
③ 并联电路中总电阻的倒数等于各电阻倒数之和。
④ 电流分配规律：
⑤ 电功率(电功)分配规律：
二、两定律：
1． 欧姆定律：I= 两个变形公式 ： (测电阻原理)
* 电流强度的定义：I= (Q：电量)
2． 焦耳定律：Q= I2 Rt （Q：热量）
三、电功、电功率：
1. 电功： 2. 电功率
注：凡公式中含有R，只适用于纯电阻电路。非纯电阻电路的热量只能用焦耳定律Q=I2Rt。
Rx R’
L R，
