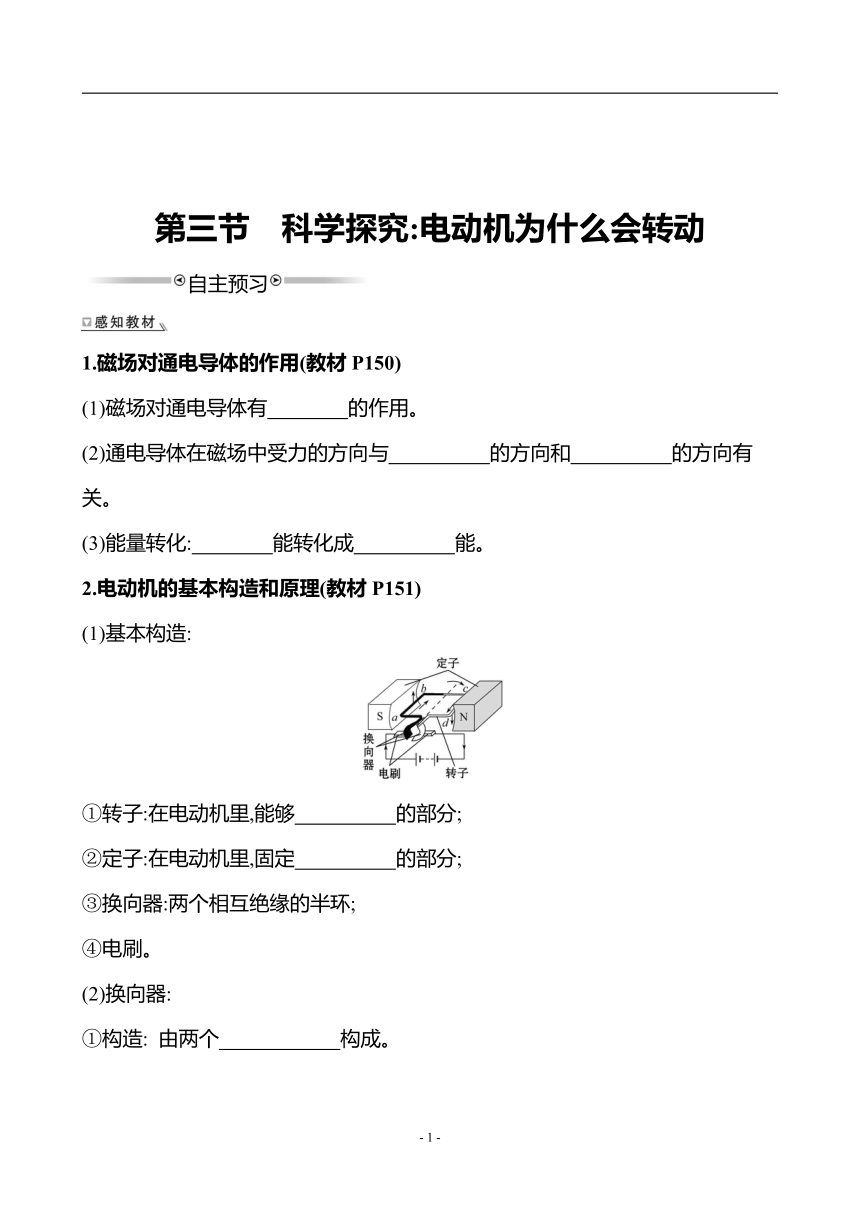

第三节　科学探究:电动机为什么会转动
自主预习
1.磁场对通电导体的作用(教材P150)
(1)磁场对通电导体有　　　　的作用。?
(2)通电导体在磁场中受力的方向与　　　　　的方向和　　　　　的方向有关。?
(3)能量转化:　　　　能转化成　　　　　能。?
2.电动机的基本构造和原理(教材P151)
(1)基本构造:
①转子:在电动机里,能够　　　　　的部分;?
②定子:在电动机里,固定　　　　　的部分;?
③换向器:两个相互绝缘的半环;
④电刷。
(2)换向器:
①构造: 由两个　　　　　　构成。?

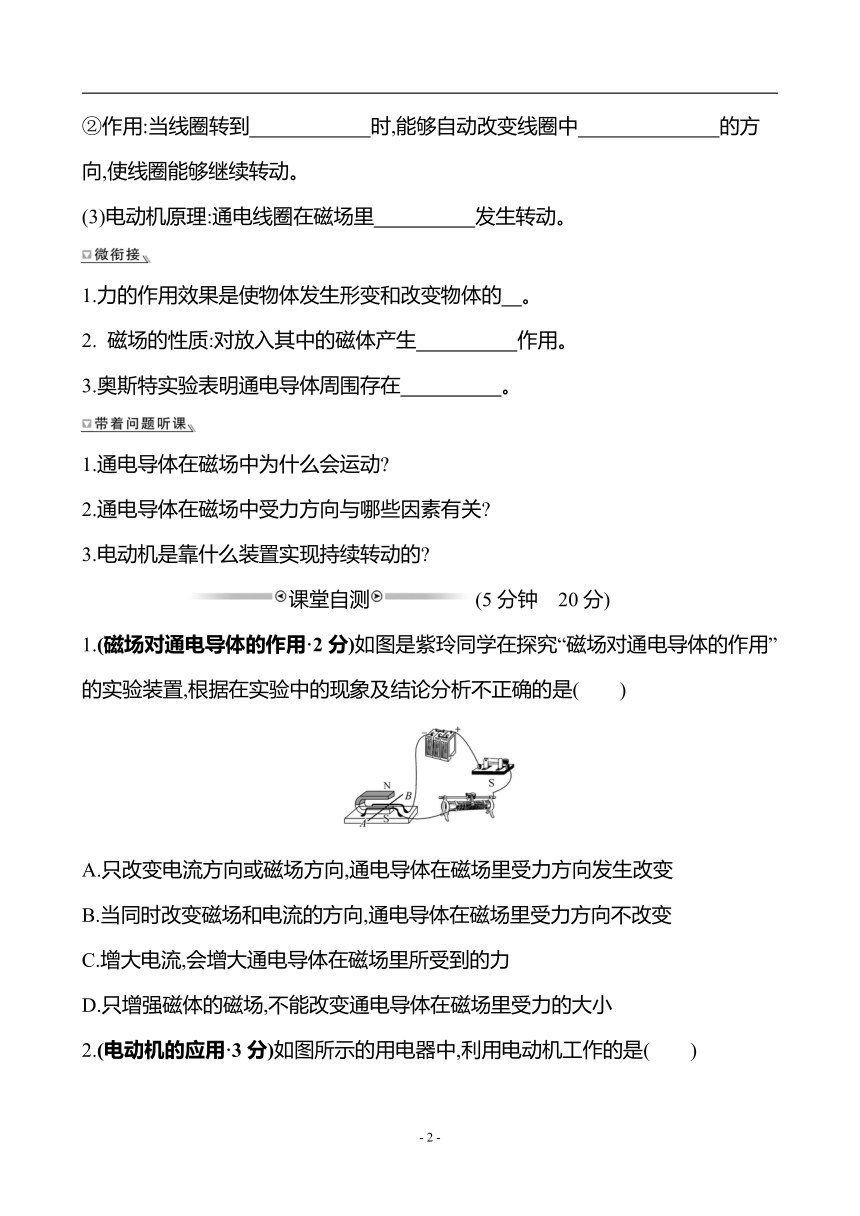

②作用:当线圈转到　　　　　　时,能够自动改变线圈中　　　　　　　的方向,使线圈能够继续转动。?
(3)电动机原理:通电线圈在磁场里　　　　　发生转动。?
1.力的作用效果是使物体发生形变和改变物体的　。?
2. 磁场的性质:对放入其中的磁体产生　　　　　作用。?
3.奥斯特实验表明通电导体周围存在　　　　　。?
1.通电导体在磁场中为什么会运动?
2.通电导体在磁场中受力方向与哪些因素有关?
3.电动机是靠什么装置实现持续转动的?
　　　　　课堂自测(5分钟　20分)
1.(磁场对通电导体的作用·2分)如图是紫玲同学在探究“磁场对通电导体的作用”的实验装置,根据在实验中的现象及结论分析不正确的是(　　)
A.只改变电流方向或磁场方向,通电导体在磁场里受力方向发生改变
B.当同时改变磁场和电流的方向,通电导体在磁场里受力方向不改变
C.增大电流,会增大通电导体在磁场里所受到的力
D.只增强磁体的磁场,不能改变通电导体在磁场里受力的大小
2.(电动机的应用·3分)如图所示的用电器中,利用电动机工作的是(　　)
3.(电动机的应用·6分)电动自行车是一种非常方便快捷的交通工具,电动自行车在工作时是把　　　　　　　能转化为　　　　　能;旋转右手的“调速”把手,发现电动机带动后轮的转速会发生改变,与这个“调速”把手联动的电路元件实质上是一个　　　　　　　。?
4.(电动机的工作原理·6分)电动机是利用通电导体在　　　　　　　中受力的原理制成的。王鹏同学按照物理教材的要求安装了一台如图所示的直流电动机模型,图中A处的两个半圆铜环称为　　　　　;若要这台电动机反向转动,则可采用的一种方法是　　　　　。?
5.(电动机的工作原理·3分)小明和小华分别用如图所示的装置研究简易电动机的工作情况,小明将线圈两端的漆皮全部刮掉,小华只将一端的漆皮全刮掉,另一端刮掉半圈,闭合开关后(有电流通过灯丝,灯就发光),他们看到的现象分别是 (　　)
A.小明看到线圈连续转动,灯时亮时灭
B.小华看到线圈连续转动,灯连续发光
C.小华看到线圈左右摆动,灯时亮时灭
D.小明看到线圈左右摆动,灯连续发光
- 4 -
