活动1 第三章 创作三维作品 活动3创建桥梁（1）
课题
活动3创建桥梁（1）

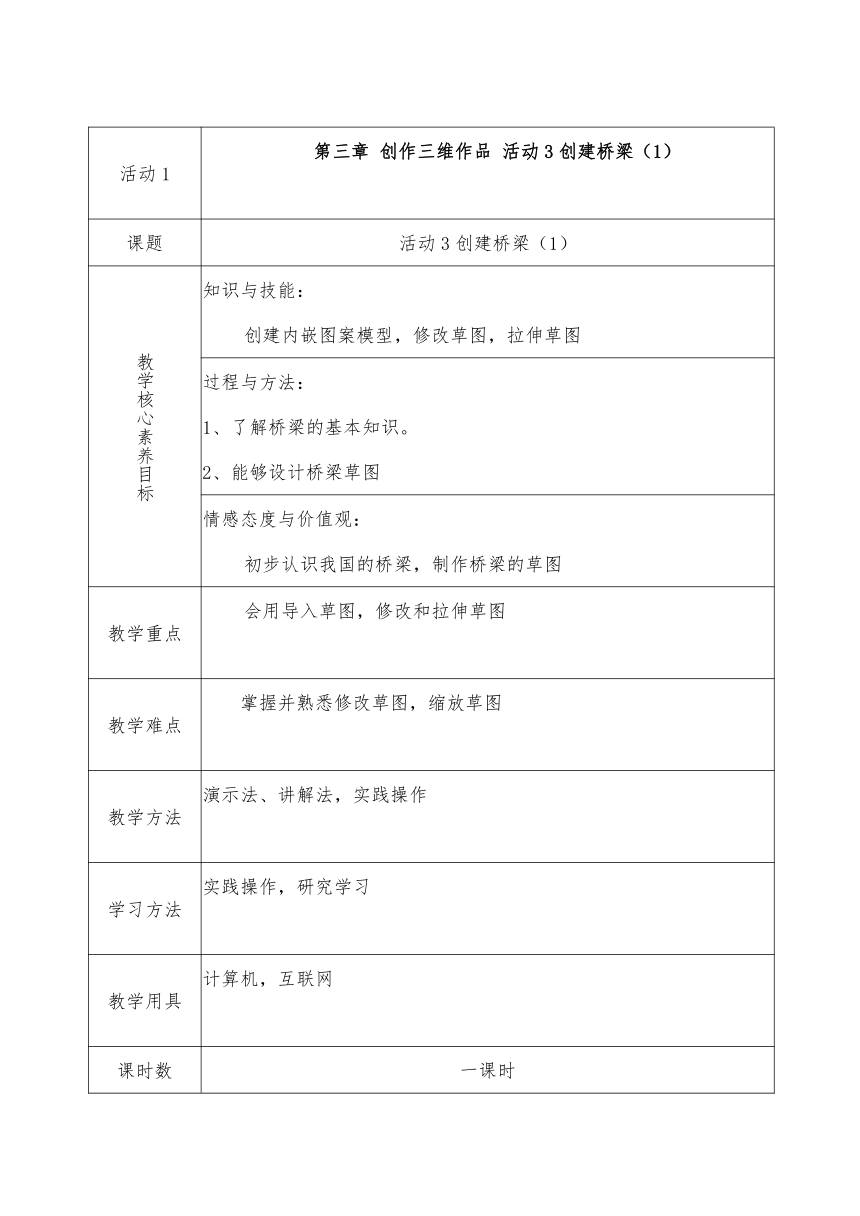

教学核心素养目标 知识与技能： 创建内嵌图案模型，修改草图，拉伸草图
过程与方法： 1、了解桥梁的基本知识。 2、能够设计桥梁草图
情感态度与价值观： 初步认识我国的桥梁，制作桥梁的草图
教学重点 会用导入草图，修改和拉伸草图
教学难点 掌握并熟悉修改草图，缩放草图
教学方法 演示法、讲解法，实践操作
学习方法 实践操作，研究学习
教学用具 计算机，互联网
课时数 一课时
教 学 设 计 备 注

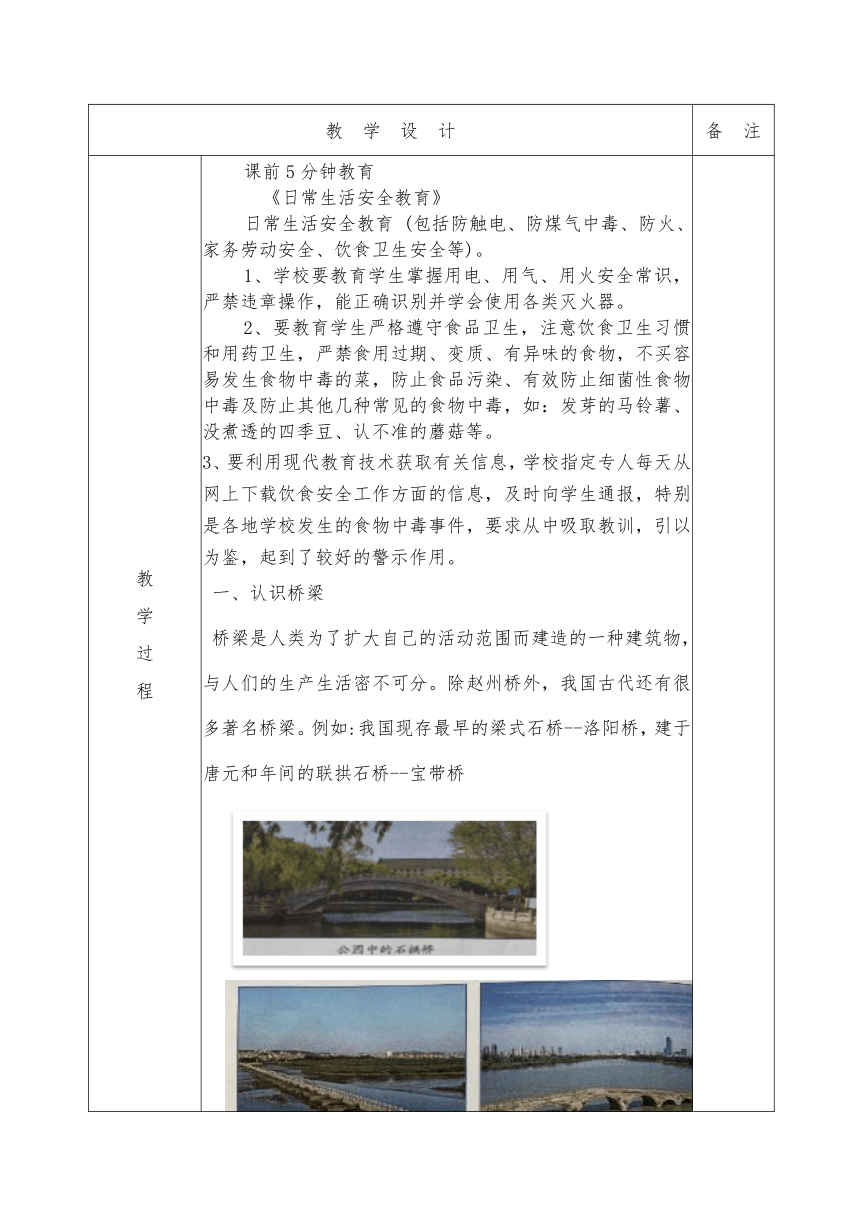

教 学 过 程 课前5分钟教育 《日常生活安全教育》 日常生活安全教育 (包括防触电、防煤气中毒、防火、家务劳动安全、饮食卫生安全等)。 1、学校要教育学生掌握用电、用气、用火安全常识，严禁违章操作，能正确识别并学会使用各类灭火器。 2、要教育学生严格遵守食品卫生，注意饮食卫生习惯和用药卫生，严禁食用过期、变质、有异味的食物，不买容易发生食物中毒的菜，防止食品污染、有效防止细菌性食物中毒及防止其他几种常见的食物中毒，如：发芽的马铃薯、没煮透的四季豆、认不准的蘑菇等。 3、要利用现代教育技术获取有关信息，学校指定专人每天从网上下载饮食安全工作方面的信息，及时向学生通报，特别是各地学校发生的食物中毒事件，要求从中吸取教训，引以为鉴，起到了较好的警示作用。 一、认识桥梁 桥梁是人类为了扩大自己的活动范围而建造的一种建筑物，与人们的生产生活密不可分。除赵州桥外，我国古代还有很多著名桥梁。例如:我国现存最早的梁式石桥--洛阳桥，建于唐元和年间的联拱石桥--宝带桥

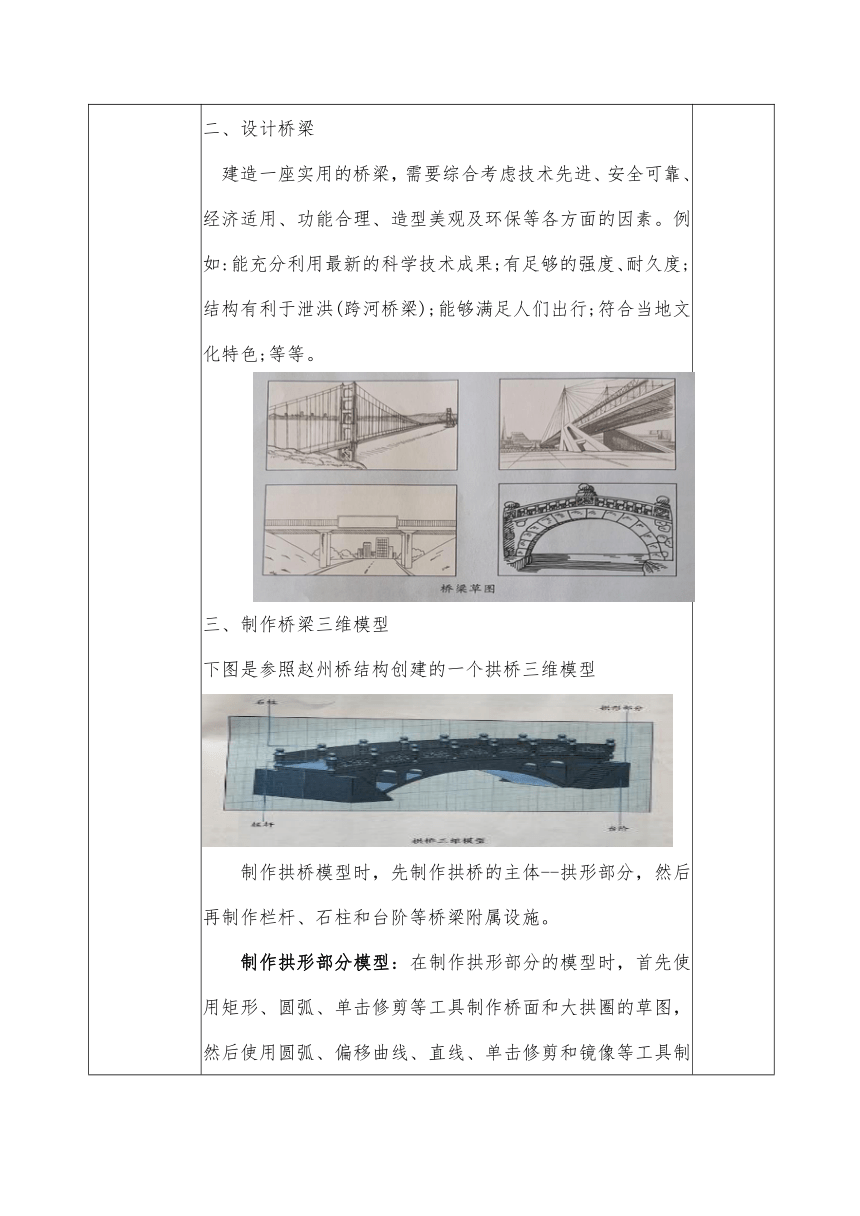

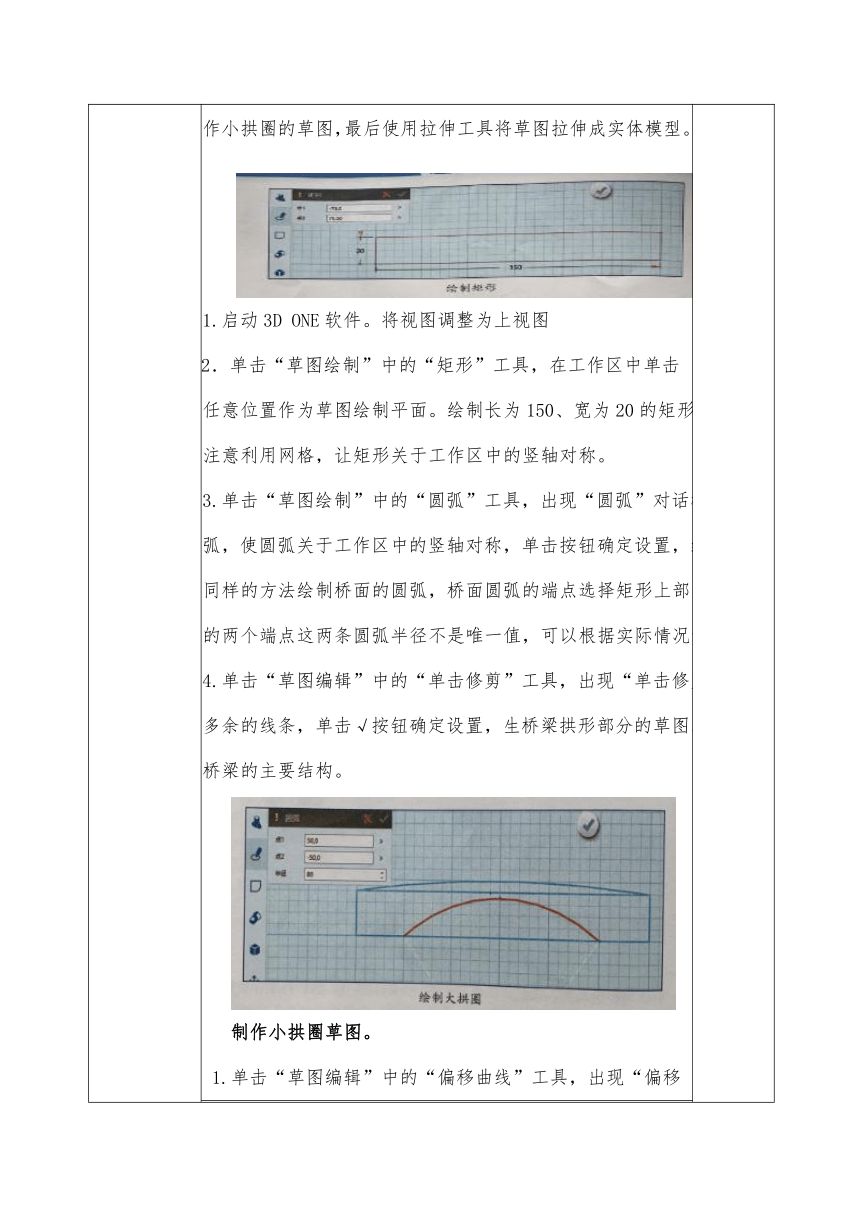

二、设计桥梁 建造一座实用的桥梁，需要综合考虑技术先进、安全可靠、经济适用、功能合理、造型美观及环保等各方面的因素。例如:能充分利用最新的科学技术成果;有足够的强度、耐久度;结构有利于泄洪(跨河桥梁);能够满足人们出行;符合当地文化特色;等等。 三、制作桥梁三维模型 下图是参照赵州桥结构创建的一个拱桥三维模型 制作拱桥模型时，先制作拱桥的主体--拱形部分，然后再制作栏杆、石柱和台阶等桥梁附属设施。 制作拱形部分模型：在制作拱形部分的模型时，首先使用矩形、圆弧、单击修剪等工具制作桥面和大拱圈的草图，然后使用圆弧、偏移曲线、直线、单击修剪和镜像等工具制作小拱圈的草图，最后使用拉伸工具将草图拉伸成实体模型。 1.启动3D ONE软件。将视图调整为上视图 2．单击“草图绘制”中的“矩形”工具，在工作区中单击 任意位置作为草图绘制平面。绘制长为150、宽为20的矩形， 注意利用网格，让矩形关于工作区中的竖轴对称。 3.单击“草图绘制”中的“圆弧”工具，出现“圆弧”对话框。利用网格绘制一段圆弧，使圆弧关于工作区中的竖轴对称，单击按钮确定设置，绘制出桥梁的大拱圈。用同样的方法绘制桥面的圆弧，桥面圆弧的端点选择矩形上部 的两个端点这两条圆弧半径不是唯一值，可以根据实际情况调整。 4.单击“草图编辑”中的“单击修剪”工具，出现“单击修剪”对话框。删除草图中多余的线条，单击√按钮确定设置，生桥梁拱形部分的草图。这时可以从草图中看出桥梁的主要结构。 制作小拱圈草图。 1.单击“草图编辑”中的“偏移曲线”工具，出现“偏移 动手实践曲线”对话框。单击“曲线”输入框，再单击工作区中的大拱圈圆弧;单击“距离”输入框，输入2.5;“翻转方向”“在两个方向偏移”和“在凸角插入圆弧”3个选项都不用勾选;单击√ 按钮完成设置，生成一段圆弧。 2.单击“草图绘制”中的“直线”工具，出现“直线”对话框。在工作区中单击偏移生成的大圆弧的左侧端点为“点1”，向上移动鼠标指针，绘制一条长约13的线段，单击√按钮完成 直线的绘制。如果要绘制长度精确的线 段，可在“长度”输入框中输入精确数值，然后在工作区中 选择“点1”及直线绘制方向。 3.单击“草图编辑”中的“偏移曲线”工具，出现“偏移曲 线”对话框。单击“曲线”输入框，再单击工作区中的线段;单击“距离”输入框，输入12;单击按钮，生成一条新的线段。使用“偏移曲线”工具 生成一条偏移距离为15.5的线段。三条直线和偏移大拱圈 生成的圆弧用来确定小拱圈的宽度和位置。 确定小拱圈的宽度和位置 4.使用“草图绘制”中的“圆弧”工具，绘制半径为6和5的两条圆弧，生成拱桥的两个小拱圈。绘制圆弧时，左边圆弧的“点1”和“点2”分别选择左侧两条线段的端点;右边圆弧的“点1”是另外一条线段的端点，“点2”在偏移大拱圈生成 的圆弧上。 5.使用“草图编辑”中的“单击修剪”工具，删除草图中多余 的线条，制作左侧的两个小拱圈。 6.单击“基本编辑”中的“镜像”工具，出现“镜像几何体” 对话框。单击“实体”输入框，在工作区中单击两个小拱圈; 设置“方法”为“点”;“点1”和“点2”选择工作区中竖轴 上的两点;勾选 “设置”中的“保留原实体”;单击√按钮确定 设置，生成右侧的两个小拱圈。 单击工作区中的按钮，退出草图编辑状态，生成桥梁拱形部分 的草图。
到这里，就完成了桥梁拱形部分的草图。下一节用拉伸工具将拱形部分草图拉伸为三维模型。 课堂小结： 今天学生初步了解桥梁的基本知识，主要讲的是制作草图工具。
板书设计 活动3创建桥梁（1）
教学反思
组长审批、
签字 签字： 年 月 日
