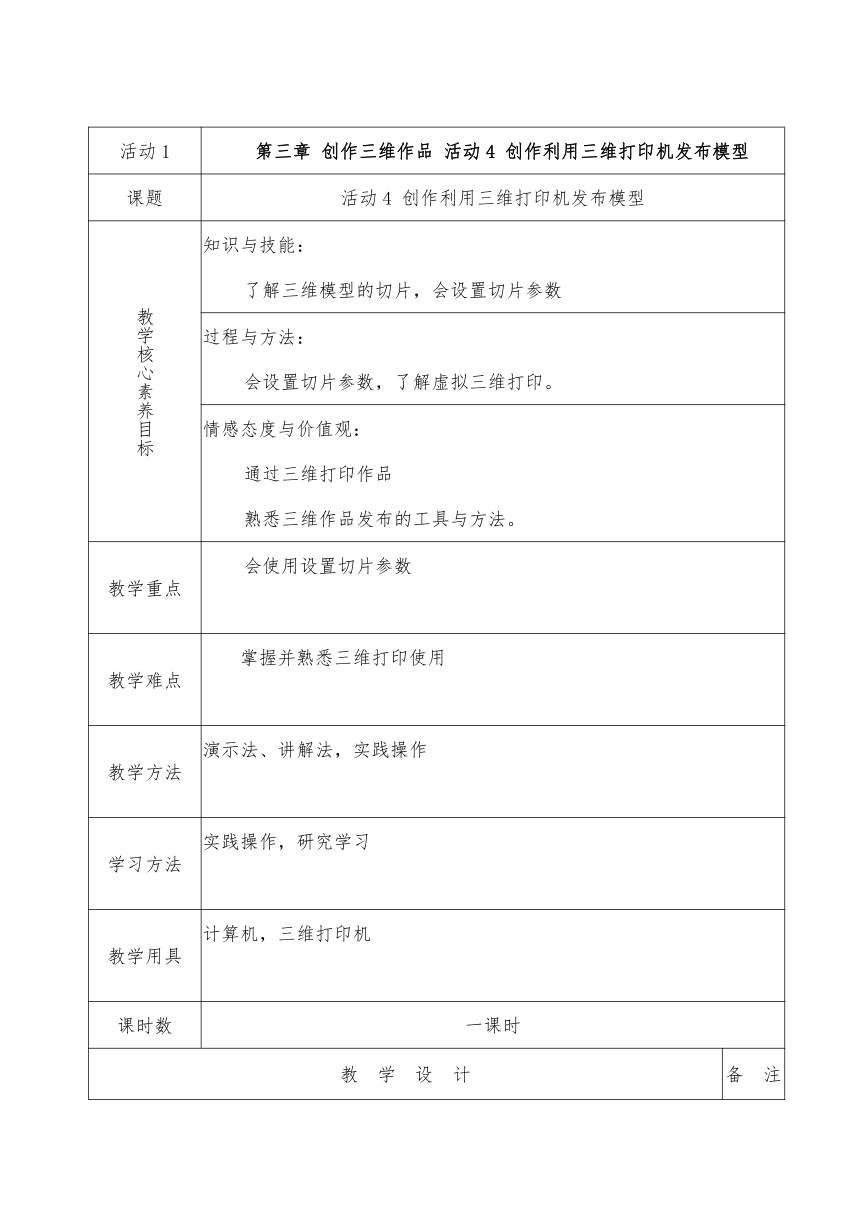

活动1 第三章 创作三维作品
活动4 创作利用三维打印机发布模型
课题
活动4 创作利用三维打印机发布模型
教学核心素养目标 知识与技能： 了解三维模型的切片，会设置切片参数
过程与方法： 会设置切片参数，了解虚拟三维打印。
情感态度与价值观： 通过三维打印作品 熟悉三维作品发布的工具与方法。
教学重点 会使用设置切片参数
教学难点 掌握并熟悉三维打印使用
教学方法 演示法、讲解法，实践操作
学习方法 实践操作，研究学习
教学用具 计算机，三维打印机
课时数 一课时
教 学 设 计 备 注

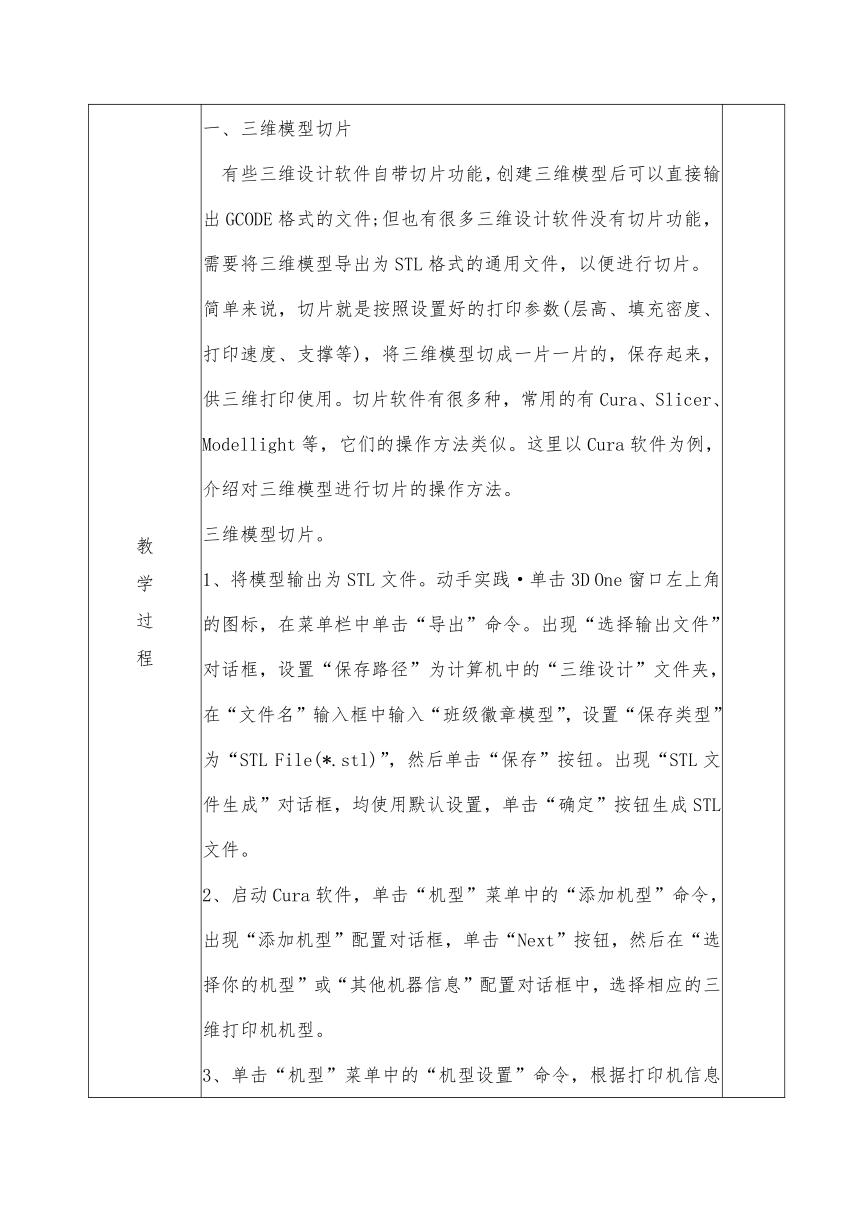

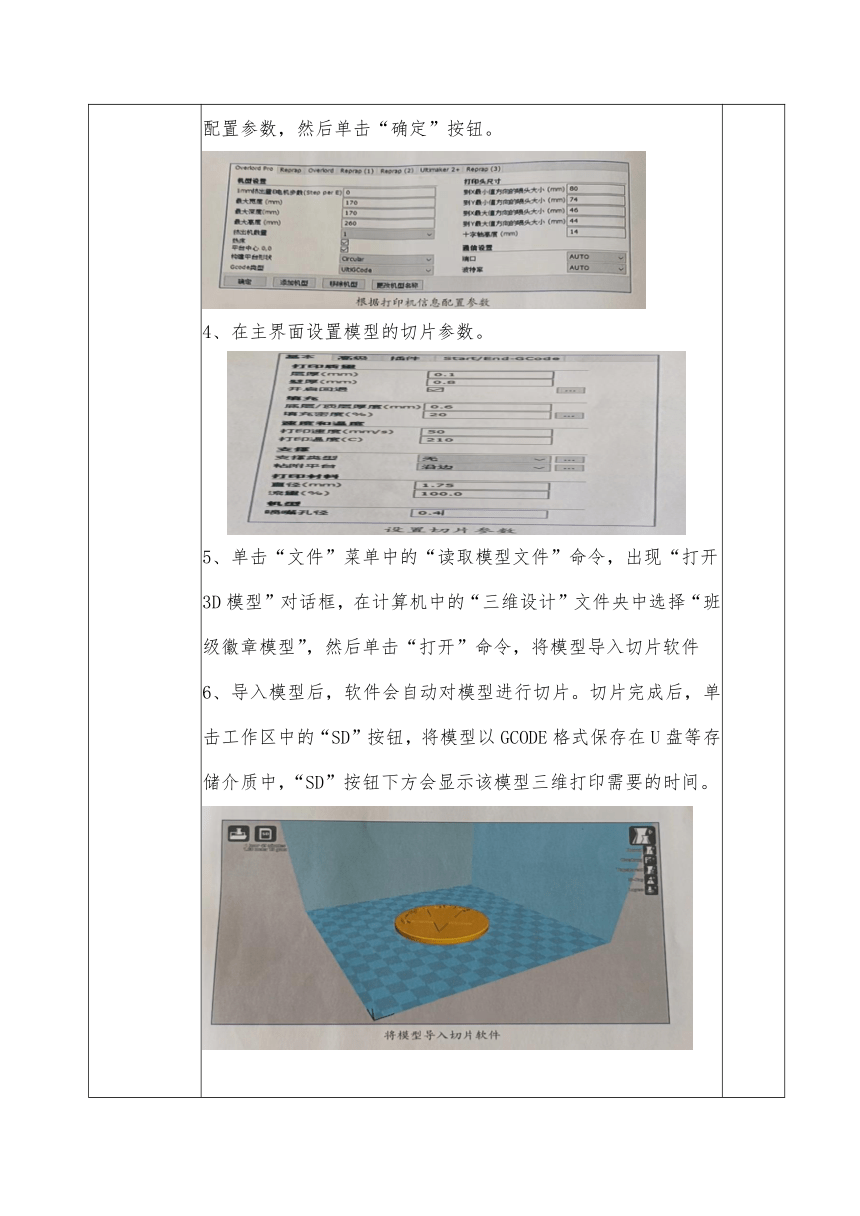

教 学 过 程 一、三维模型切片 有些三维设计软件自带切片功能，创建三维模型后可以直接输出GCODE格式的文件;但也有很多三维设计软件没有切片功能，需要将三维模型导出为STL格式的通用文件，以便进行切片。 简单来说，切片就是按照设置好的打印参数(层高、填充密度、打印速度、支撑等)，将三维模型切成一片一片的，保存起来，供三维打印使用。切片软件有很多种，常用的有Cura、Slicer、Modellight等，它们的操作方法类似。这里以Cura软件为例，介绍对三维模型进行切片的操作方法。 三维模型切片。 1、将模型输出为STL文件。动手实践·单击3D One窗口左上角的图标，在菜单栏中单击“导出”命令。出现“选择输出文件”对话框，设置“保存路径”为计算机中的“三维设计”文件夹，在“文件名”输入框中输入“班级徽章模型”，设置“保存类型”为“STL File(*.stl)”，然后单击“保存”按钮。出现“STL文件生成”对话框，均使用默认设置，单击“确定”按钮生成STL 文件。 2、启动Cura软件，单击“机型”菜单中的“添加机型”命令，出现“添加机型”配置对话框，单击“Next”按钮，然后在“选择你的机型”或“其他机器信息”配置对话框中，选择相应的三维打印机机型。 3、单击“机型”菜单中的“机型设置”命令，根据打印机信息配置参数，然后单击“确定”按钮。 4、在主界面设置模型的切片参数。 5、单击“文件”菜单中的“读取模型文件”命令，出现“打开3D模型”对话框，在计算机中的“三维设计”文件央中选择“班级徽章模型”，然后单击“打开”命令，将模型导入切片软件 6、导入模型后，软件会自动对模型进行切片。切片完成后，单击工作区中的“SD”按钮，将模型以GCODE格式保存在U盘等存储介质中，“SD”按钮下方会显示该模型三维打印需要的时间。 二、打印三维模型 三维打印是快速成型技术的一种。三维打印机通过将打印材料一层层叠加起来，最终形成计算机中设计的三维模型的实物。 使用三维打印机 三维打印机的机身主要包括外壳、导料管、喷嘴、底板、触摸显示屏、按钮以及网线接口、USB接口、存储卡接口等。下图所示是一台桌面级三维打印机。首次使用三维打印机时，需要调试三维打印机并装人三维打印材料。三维打印机的打印底板是三维模型层层堆积成型的地方，对打印过程非常重要在打印前，需要将打印底板与喷嘴组件的水平运动面调至平行。选择三维打印机时，打印底板是否具有自动调平校准的功能是一个很关键的因素。没有自动调平校准功能的三维打印机，需要用户手动调平，使用起来非常不方便此外，有加热功能的打印底板能兼容更多的高温耗材。 打印三维模型 1、启动三维打印机，使用U盘等存储介质把切片后的GCODE文件传偷到三维打印机中。 2、对三维模型进行打印。三维模型打印时间与模型大小及打印速度等参数相关，短则数十分钟，长则几个小时甚至几十个小时。 打印出三维模型后，要想使模型像传统的制造技术制造出来一样，后期处理非常重要。后期处理是对三维打印制造出来的三维实体模型进行去除支撑、打磨、修补、强化、抛光或电镀等各工艺环节的作业过程。由于在三维打印过程中，材料的收缩、喷头和机器内部的温度控制、分层厚度、打印速有度、成型时间、开关机延时等，都会影响打印的精度和效果，而且在进行打印时经常需要使用支撑来辅助打印模型，但去除支撑材料后又会在模型上留下明显的印记，因此需要对打印出来的模型进行后期处理。 体验虚拟三维打印 1、启动3D One软件，打开前面制作的桥梁模型文件。 2、单击“3D One”图标，在菜单栏中单击“3D打印”命动手实践令，出现“3D打印”对话框。接下来，既可以直接使用默认设置，单击“确定”按钮进入打印环境;也可以进行自定义设置，根据模型的实际尺寸选择不同厂商的打印机并设置打印机的长、宽、高，单击“确定”按钮进入打印环境。 3、进入3D打印环境后，需要配置打印层高、打印壁厚、打印速度、填充密度、打印温度、顶部厚度、底部厚度、首层打印速度、挤出机温度、机床温度、风扇转速、挤出线宽、底垫、通用支撑及支撑颜色、支撑填充密度、最大支撑悬垂角等参数。设置“打印速度”为60，其他参数使用默认值，然后单击“生成切片”命令，对桥梁模型进行切片。 4、切片完成后，就可以进行模拟三维打印了，将动画类型调整为“每层”，然后单击播放按钮，播放虚拟三维打印过程。动画速度的值可以设置为1~100之间的任一数字，可以根据实际需要调节动画速度。 课堂小结： 今天我们学的主要知识点 1、了解三维模型的切片。 2、会设置切片参数。 3、能够打印出三维模型。 4、了解虚拟三维打印。 5、通过三维打印作品，熟悉三维作品发布的工具与方法。
板书设计 活动4 创作利用三维打印机发布模型
教学反思
组长审批、
签字 签字： 年 月 日
