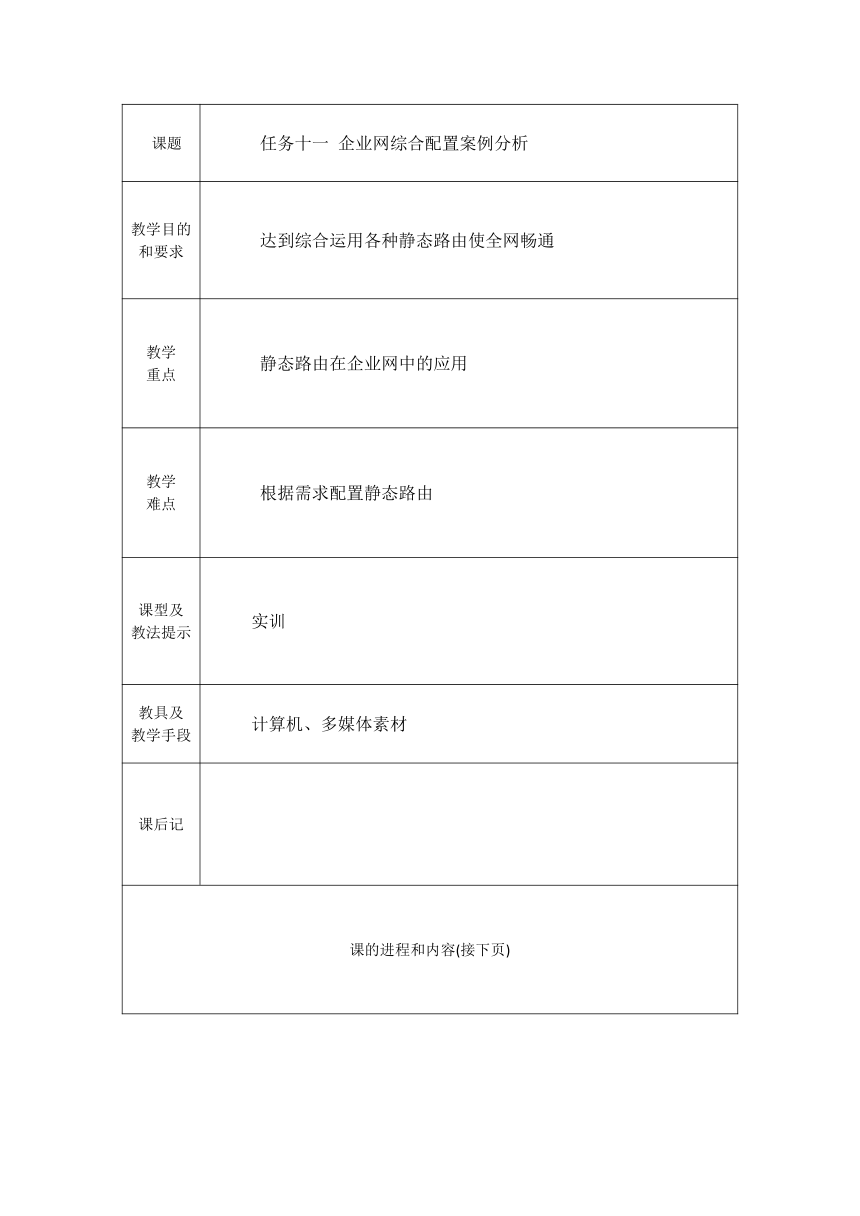

课题 任务十一 企业网综合配置案例分析
教学目的和要求 达到综合运用各种静态路由使全网畅通
教学 重点 静态路由在企业网中的应用
教学 难点 根据需求配置静态路由
课型及 教法提示 实训
教具及 教学手段 计算机、多媒体素材
课后记
课的进程和内容(接下页)
一、实训内容 1.任务背景 某公司是一家中规模的IT公司，目前已在三座城市设有分公司。公司新部署的企业互连网拓扑图如下。三个分公司路由器分别为BR1、BR2、和BR3，核心路由器为RegionA，企业边界路由器为HQ。公司向ISP申请了两条10Mbps专线将企业网连接到了Internet，既可以互为备份，又可以均衡负载。分支路由器BR2到核心路由器之间采用双线冗余链路，主链路是光纤链路，备用链路为WAN链路。假设你工作在ISP，并兼任该公司企业网规划的项目经理，请你用静态路由实现全网互通。为确保你在ISP工作期间也能访问到公司内部网络，请在ISP路由器上临时添加一条静态路由以便远程施工。 2.网络拓扑 3.配置任务 请打开Packet Tracer软件，搭建网络拓扑。 任务一：完成路由器的基本配置 按图所示配置各设备的名称，BR1、BR2、BR3、的以太口采用本网段最大可用IP地址，核心路由的所有接口采用对应网段的第一个可用地址，分支路由以及边界路由HQ的串行接口采用本网段第二个可用IP地址，ISP路由的所有接口采用本网段最小可用IP地址。 任务二：配置静态路由实现全网连通 边界路由采用默认路由，区域间路由采用汇总路由 任务三：终端PC的配置 任务四：网络连通性测试 完成实训
