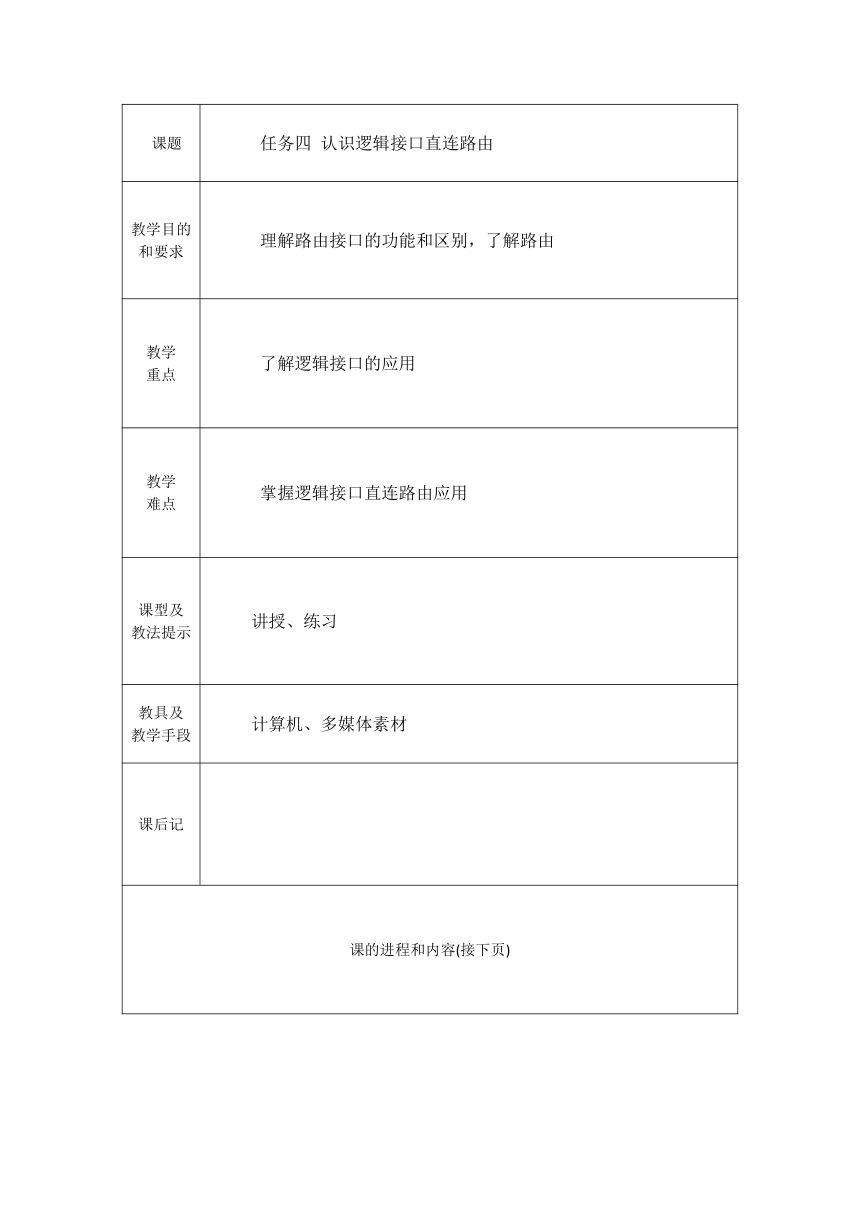

课题 任务四 认识逻辑接口直连路由
教学目的和要求 理解路由接口的功能和区别，了解路由
教学 重点 了解逻辑接口的应用
教学 难点 掌握逻辑接口直连路由应用
课型及 教法提示 讲授、练习
教具及 教学手段 计算机、多媒体素材
课后记
课的进程和内容(接下页)
一、复习提问 1.路由器接口的概念 2.路由器接口的功能 3.路由器接口的类型 二、引入 路由器不仅有丰富的物理硬件接口，同时也有丰富的逻辑软件接口。本节课所要学习的就是逻辑接口直连路由，是基本路由设备的虚拟接口。 三、新课 1.逻辑接口 逻辑接口实质上都是基于三层设备的虚拟三层接口。逻辑接口包括：路由器子接口、三层交换机的SVI接口、以及路由器和三层交换机均支持的环回接口。 2.认识路由器子接口 （1）子接口定义 子接口（subinterface）是通过协议和技术将路由器的一个物理接口虚拟出来的多 个逻辑接口。 （2）子接口意义 子接口打破了路由器对物理接口数量的限制。从经济角度来讲，子接口可以大大节省成本。 （3）子接口缺点 多个子接口共用一个物理接口，性能比单个物理接口差，负载大的情况下容易造成网络瓶颈。 （4）子接口应用 子接口不仅可以应用于LAN，也可以应用于WAN，例如帧中继网络（Frame-Relay） （5）子接口配置 Interface interface_id.subinterface_id //在接口模式下，创建子接口（如：interface f0/0.10） encapsulation dot1q vlan_id //在子接口模式下，封装802.1Q允许相应VLAN通过 ip address ip_address subnet_mask //配置子接口IP地址为对应VLAN的网关。 3.三层交换机的SVI接口 （1）SVI接口定义 SVI（Switch Virtual Interface）交换虚拟接口， 是基于三层交换机创建的VLAN接口，是逻辑三层接口。一个SVI接口对应一个VLAN，一个VLAN仅可以有一个SVI。
（2）SVI接口用途 SVI接口用途是为VLAN间提供通信路由。SVI是联系VLAN的IP接口，一个SVI只能和一个VLAN相联系。 （3）SVI接口类型 a.主机管理接口。管理员可以利用该接口管理交换机。例如默认VLAN1。 b.VLAN网关接口。用于三层交换机跨VLAN间路由。 （4）SVI接口创建 可以用interface vlan创建SVI,然后为其配置IP地址，即可实现路由功能。 4.认识环回接口 （1）环回接口定义 环回（loopback）接口，是一个虚拟的、工作在三层的软件接口。 （2）环回接口特点 a.不会分配给物理端口，无法将其连接到任何其他设备。 b.它被视为是一个软件接口，只要路由器运行正常，该接口就会自动处于up状态。 c.独占一个网段的IP地址 d.设备默认没有任何环回接口，可以手动创建 （3）环回接口用途 可用于模拟网络、辅助测试以及通过环回接口远程管理设备等。 （4）环回接口意义 稳定、节省地址、方便测试 （5）环回接口创建 Router(config)#interface loopback number //number的取值范围 <0-2147483647> 四、总结 在三层网络设备中，既存在物理接口，也存在逻辑接口。同学们要掌握每种接口的用途，并能够根据网络结构和需求进行合理的配置。 五、作业 完成实训
