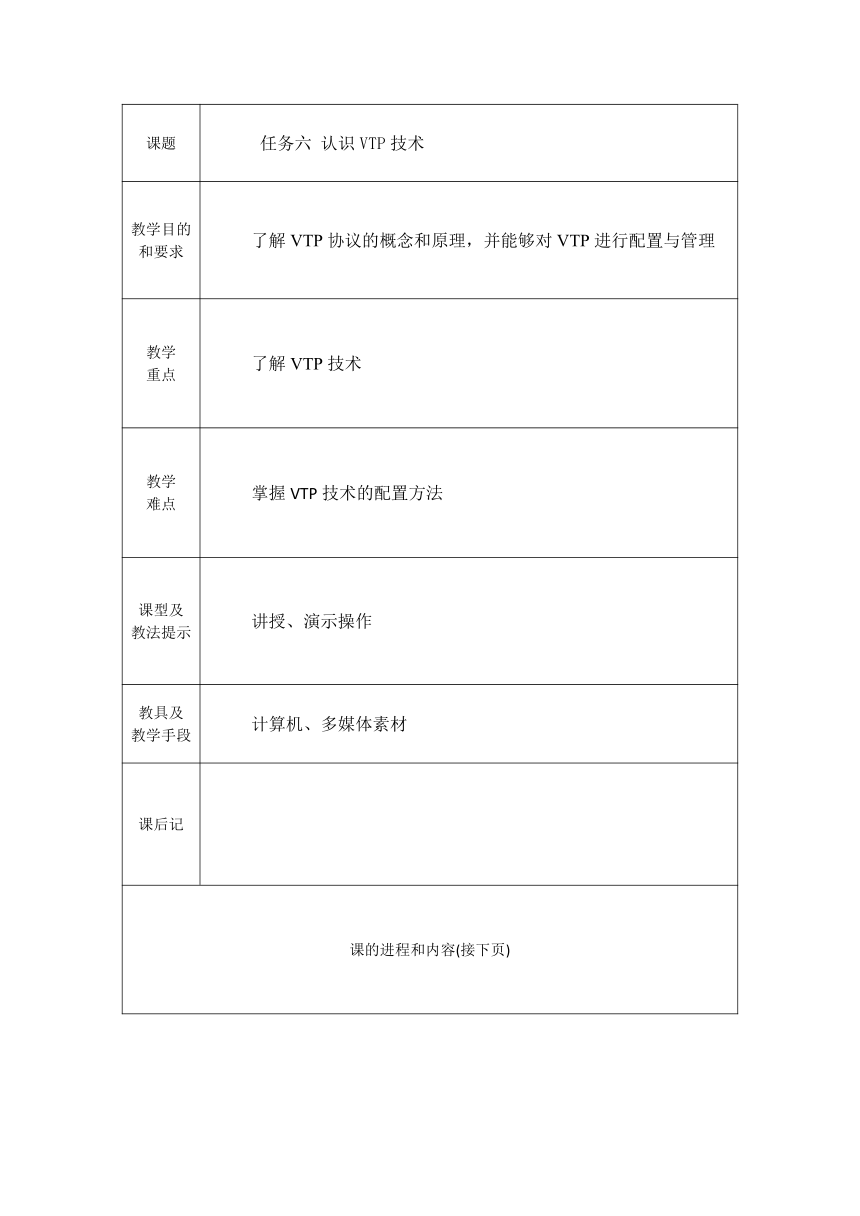

课题 任务六 认识VTP技术
教学目的和要求 了解VTP协议的概念和原理，并能够对VTP进行配置与管理
教学 重点 了解VTP技术
教学 难点 掌握VTP技术的配置方法
课型及 教法提示 讲授、演示操作
教具及 教学手段 计算机、多媒体素材
课后记
课的进程和内容(接下页)
一、复习提问 1.接口的access模式传输的是什么协议数据 2.Trunk模式传输的是什么协议数据 3.802.1q的数据结构 二、新课引入 目前VLAN技术已非常成熟，且被广泛应用于局域网。如何确保局域网中VLAN数据库同步，保证每台交换机都能依据VLAN信息正确转发数据。如企业网中有大量的交换机，且每台都有很多VLAN，那添加、修改或删除VLAN的维护工作，仅凭手工配置，工作量会非常大，且易出错，倒置网络故障。此时，就是引入VTP技术。 三、新课 1.VTP域：即VLAN管理域，是域名相同且通过Trunk链路互连的一组交换机的集合。 2.特点：VTP实质是将多台交换机划分到一个管理域，域中交换机能过交换VTP报文共享VLAN信息。一台交换机只能属于一个管理域，不同域中的交换机不能共享VLAN信息。 3.VTP域划分条件 （1）交换机之间必须通过Trunk互联； （2）相同域内交换机域名必须相同； （3）交换机必须相邻，即相邻交换机需要有相同域名。 4.VTP域中交换机的角色 （1）Server模式：即服务器模式，是VTP的默认模式。 （2）Client模式：即客户机模式。 （3）Transparent模式：即透明模式。 5.VTP修剪：使交换机能动态添加或删除与Trunk相关联的VLAN，从而提高交换网络的可用宽带。 6.VTP公告：又名VTP报文，是在交换机间Trunk链路上传递VLAN信息的数据包。 （1）汇总通告：默认情况下，Catalyst交换机每5分钟发送一条通告信息。 （2）Server交换的VLAN发生变化时，该交换机配置修订号就分增加并发送一条汇总通告。 （3）请求通告条件：当交换机重启、VTP域名修改或交换机收到了一条VTP汇总通告消息，且该消息的配置修订号高于其自身修订号。 四、总结 VTP为VLAN的管理提高了方便快捷的解决办法，减少了工作量，提高了网络的安全性和稳定性。 五、总结 复习概念、完成实训
