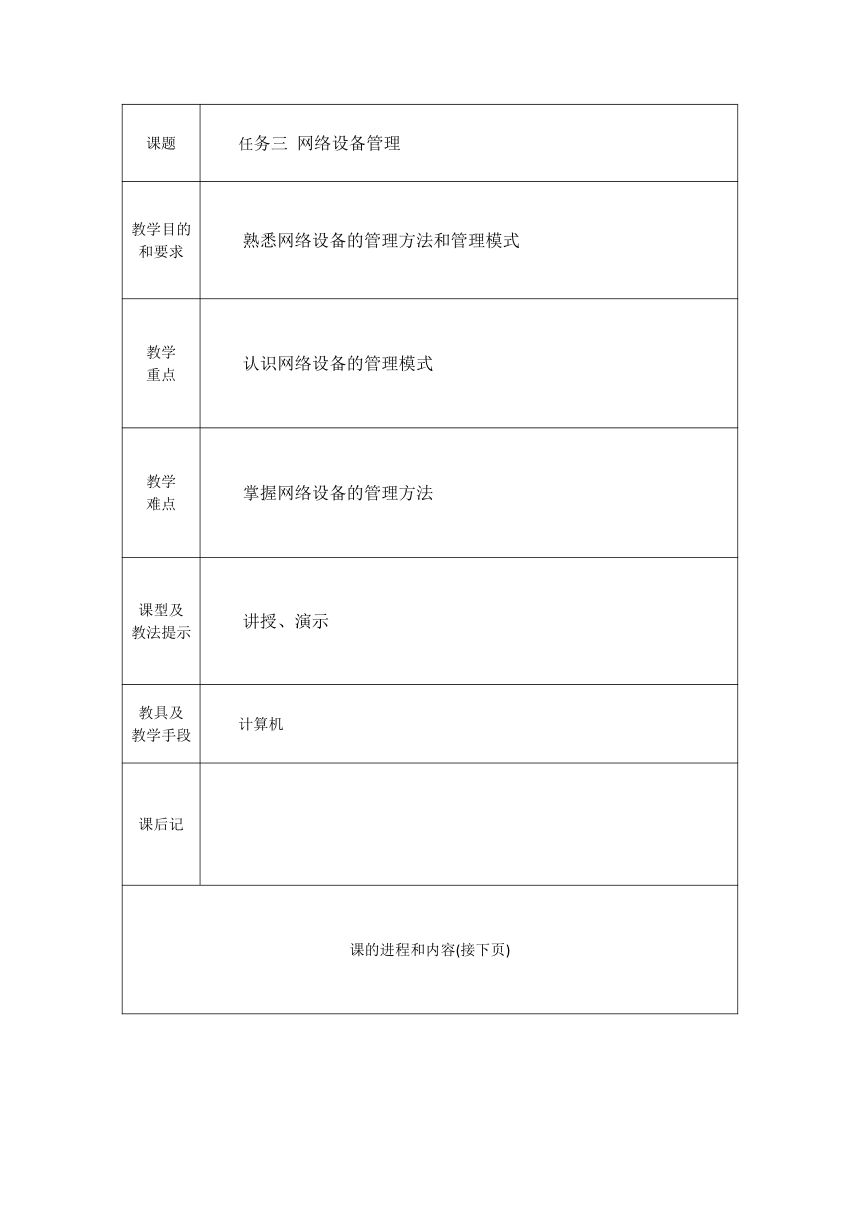

课题 任务三 网络设备管理
教学目的和要求 熟悉网络设备的管理方法和管理模式
教学 重点 认识网络设备的管理模式
教学 难点 掌握网络设备的管理方法
课型及 教法提示 讲授、演示
教具及 教学手段 计算机
课后记
课的进程和内容(接下页)
一、复习 1.我们已经认识的网络设备有那些? 2.OSI七层模型是那七层? 3.IP地址分几类,每一类的范围是多少? 二、新课引入 要想要网络在符合需求的情况下稳定运行,就需要对网络设备进行管理配置,本节课将向大家介绍如何管理网络设备。 三、新课讲授 1.通过Console访问网络设备 (1) Console接口 Console接口一般为设备的控制接口,使用配置专用连线直接连接至计算机的串口,利用终端仿真程序(如Windows下的"超级终端")进行路由器本地配置。路由器的Console接口多为RJ-45接口,交换机的Console接口有RJ-45接口和RS232接口。 (2)RS232接口 计算机上的通讯接口之一,由电子工业协会(Electronic Industries Association,EIA) 所制定的异步传输标准接口。通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 和 COM2,该接口也称为串口。但是,现在有些计算机已经不具备此接口,本笔记本电脑也是已经取消了RS232接口。不过,可以使USB接口转RS232接口的线缆代替。 (3)终端软件 因为,网络设备一般都没有显示器,所以,在对网络设备进行配置管理时,需要使用终端软件连接网络设备并模拟显示出网络设备的控制台界面。Windows系统自带一款终端软件“超级终端”,但在Windows XP系统之后就不在提供该软件了。不过,用户还可以选择其它的终端软件,如:SecureCRT和Xshell等。 2.通过Telnet远程访问网络设备 (1) Telnet Telnet协议是TCP/IP协议族中的一员,使用TCP的23号接口,是网络中远程登陆服务的标准协议和主要方式。它能够使用户在本地计算机上通过TCP连接并登录到远程设备,就像在控制本地主机一样。这种登录方式称为客户端/服务器(C/S)模式。
(2)VTY VTY虚拟终端,一种网络设备的连接方式。服务器可以应对多个用户同时发起的连接,并能够为每一个连接请求建立一个进程,此时,每个用户被称为一个虚拟终端(VTY)。例如在本节中使用了line vty 0 4这样一个命令,其中0 4表示从0到4共开启了5个进程,也就是最多允许5个用户同时远程登录到这个设备上。 3.通过终端服务器访问网络设备 (1) TTY TTY设备包括虚拟控制台,串口以及伪终端设备。TTY是TeleTYpe的缩写又名Teletypes,或者teletypewriters,原来指的是电传打字机,可以作为"实时"输入/输出设备。最终,电传打字机被键盘和显示器终端所取代,但在终端或TTY接插的地方,操作系统仍然需要一个程序来监视串行端口。 (2)TTY终端接入解决方案 TTY终端接入利用路由器作为终端接入发起方,将服务器作为TCP连接的接收方,路由器负责在其连接终端设备和终端服务器之间,实现数据的透明传输,这是一种反向的Telnet远程登录。该方案,实现了固定终端接口的基本功能,并且,提供多业务之间的动态切换、实时输入/输出、终端复位、数据加密等多种增强功能。另外,在服务器上还提供专业的终端管理软件,丰富了功能并简化了管理。终端接入与路由器的结合使组建多功能、高效率的网络,及网点办公、IP电话能够轻松的实现。 4.通过Web访问网络设备 多数网络设备都具有CLI(Command Line Interface,命令行界面)和GUI(Graphic User Interface,图形化界面)两种界面。前面实训中,都是采用的CLI界面,在该界面下只能使用命令进行操作,熟练掌握命令后可以更快捷的配置网络设备。本节中的实训是采用的GUI界面,可以更直观看到配置选项,更易于上手。Web访问网络设备也属于带内管理的一种。 四、总结 本结课我们学习了四种网络设备管理的方法,总结来说是“三内一外”,我们要记住这几种方法的特点和它们之间的区别。 五、作业 复习本课知识,练习网络设备管理方法。
