资源简介

流程图描述算法教学设计
教学目标
1.理解流程图的含义；
2.学会使用流程图描述算法；
3.学会使用软件制作流程图。
教学重难点
重点：学会使用流程图描述算法。
难点：学会使用软件制作流程图。
教学过程

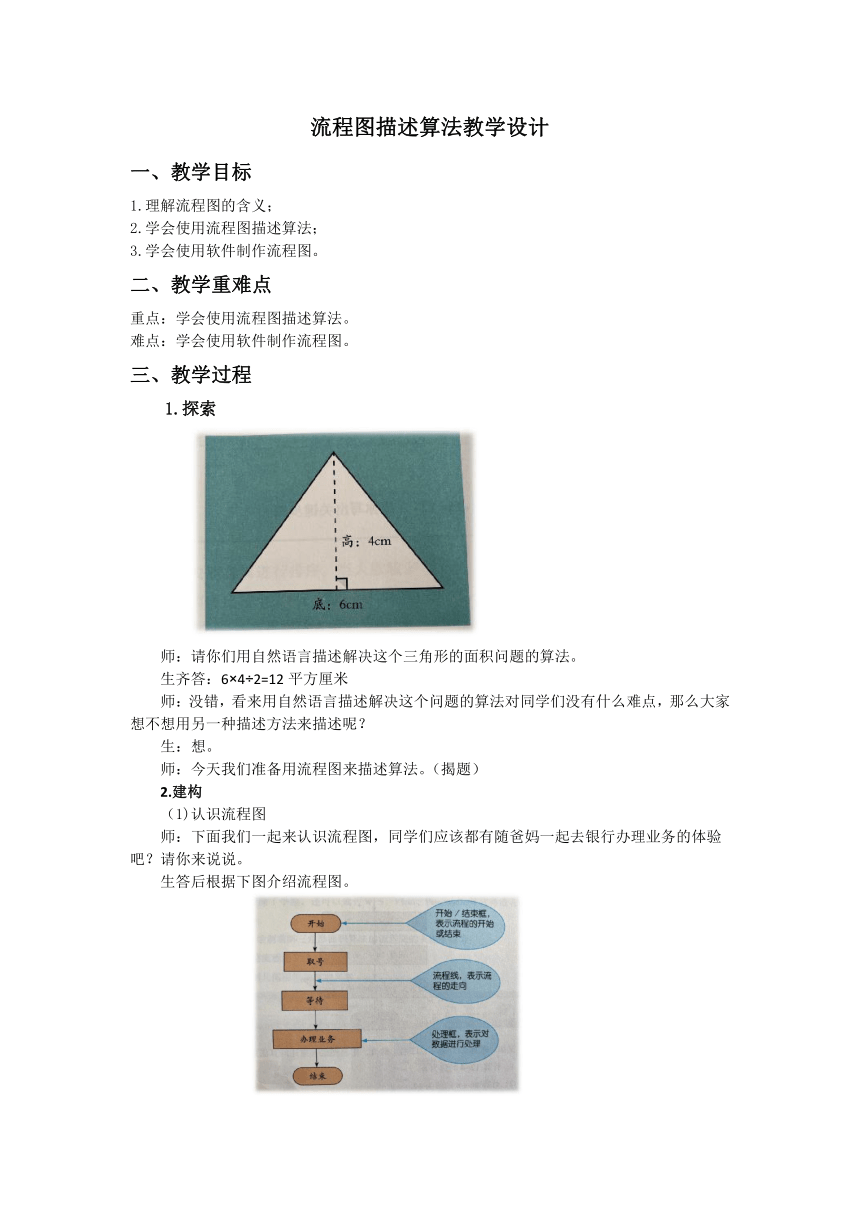

1.探索
师：请你们用自然语言描述解决这个三角形的面积问题的算法。
生齐答：6×4÷2=12平方厘米
师：没错，看来用自然语言描述解决这个问题的算法对同学们没有什么难点，那么大家想不想用另一种描述方法来描述呢？
生：想。
师：今天我们准备用流程图来描述算法。（揭题）
2.建构
（1)认识流程图
师：下面我们一起来认识流程图，同学们应该都有随爸妈一起去银行办理业务的体验吧？请你来说说。
生答后根据下图介绍流程图。

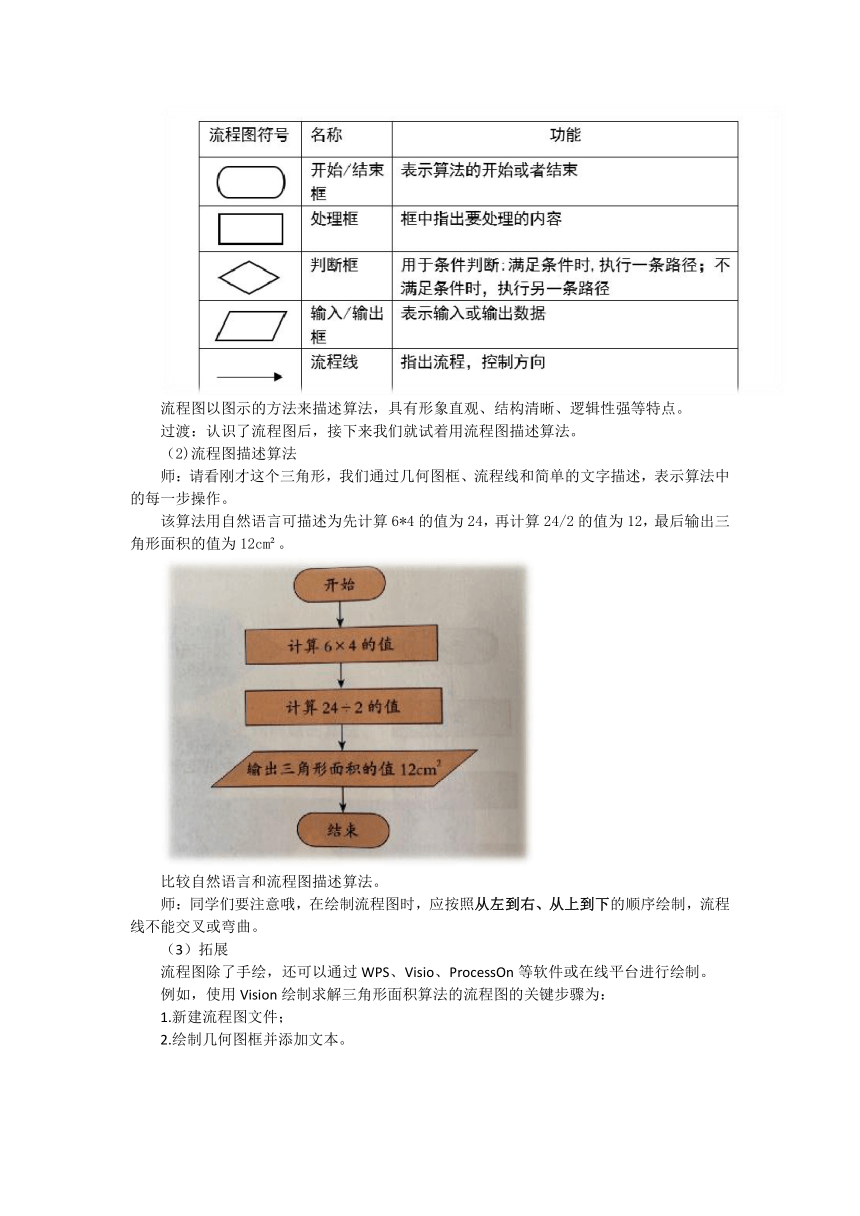

流程图以图示的方法来描述算法，具有形象直观、结构清晰、逻辑性强等特点。
过渡：认识了流程图后，接下来我们就试着用流程图描述算法。
（2)流程图描述算法
师：请看刚才这个三角形，我们通过几何图框、流程线和简单的文字描述，表示算法中的每一步操作。
该算法用自然语言可描述为先计算6*4的值为24，再计算24/2的值为12，最后输出三角形面积的值为12cm 。
比较自然语言和流程图描述算法。
师：同学们要注意哦，在绘制流程图时，应按照从左到右、从上到下的顺序绘制，流程线不能交叉或弯曲。
（3）拓展
流程图除了手绘，还可以通过WPS、Visio、ProcessOn等软件或在线平台进行绘制。
例如，使用Vision绘制求解三角形面积算法的流程图的关键步骤为：
1.新建流程图文件；
2.绘制几何图框并添加文本。
3.绘制流程线；
4.形成流程图；
5.保存流程图。
（4）练习
学校举行合唱比赛，由5位评委对节目进行打分，节目的最终得分时5个分数的平均分。某个节目的评委打分分别为91,90,88,92,89；
请用流程图描述该节目最终得分的算法。
学生展示成果。
实践操作演练
将学生分组，每个小组选择大屏幕上的6个任务的2个，利用流程图描述算法解决。
小组汇报。
（设计意图：让学生充分体验用流程图描述算法解决问题）
3.课堂小结
通过这节课的学习，你学到了什么。
四、板书设计
3.流程图描述算法
特点 ：形象直观 结构清晰 逻辑性强
步骤：
1.新建流程图文件；
2.绘制几何图框并添加文本。
3.绘制流程线；
4.形成流程图；
5.保存成流程图；
注意：按一定的顺序 ，不能交叉，不能弯曲
