地形图专题

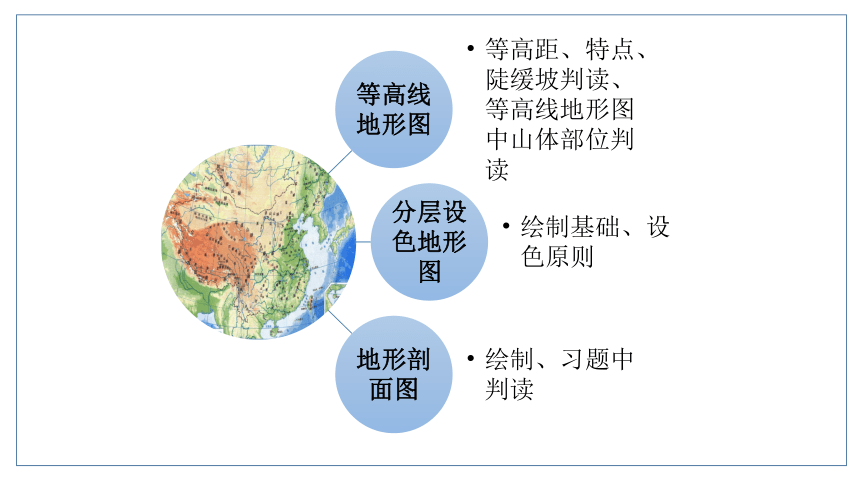

与等高线相关的几个概念
(1)海拔：
(2)相对高度：
以?海平面?为起点，地面某个地点高出海平面的?垂直?距离
某个地点高出另一个地点的垂直距离
等高线地形图
0
100
200
300
等高距
100米
0
100
200
300
等高线（米）

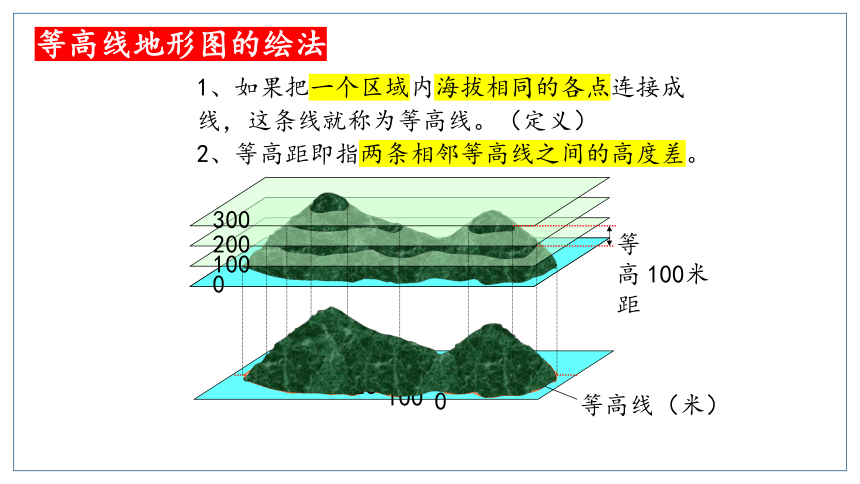

等高线地形图的绘法
1、如果把一个区域内海拔相同的各点连接成线，这条线就称为等高线。（定义）
2、等高距即指两条相邻等高线之间的高度差。

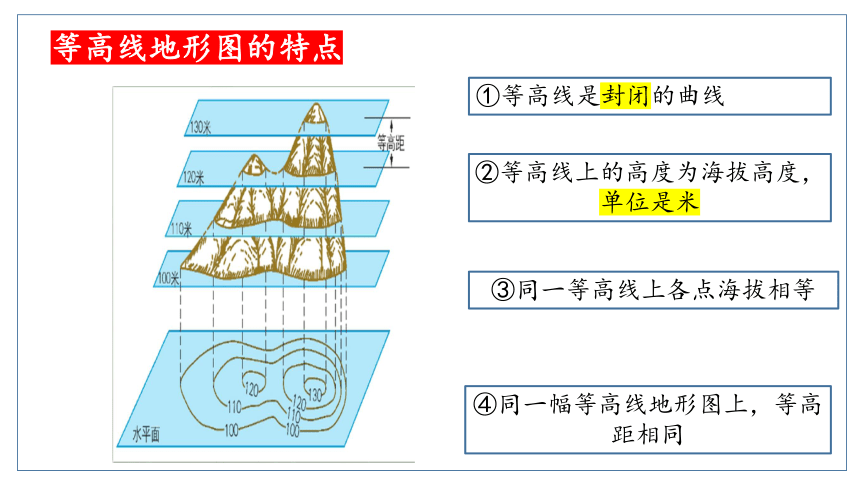

等高线地形图的特点
③同一等高线上各点海拔相等
④同一幅等高线地形图上，等高距相同
②等高线上的高度为海拔高度，单位是米
①等高线是封闭的曲线
同一等高线地形图上，等高线越密集的区域，坡度越陡；等高线越稀疏的区域，坡度越缓。
爬山时选择缓坡相对容易、省力、安全。陡坡距离较近但是危险。
根据等高线判断坡度的陡缓
缓
坡
陡
坡
缓坡
陡
坡
A
B
C

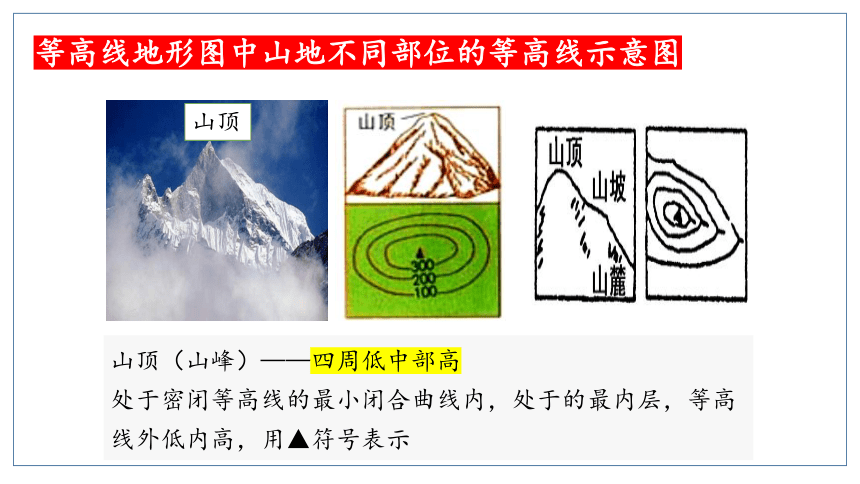

等高线地形图中山地不同部位的等高线示意图
山顶（山峰）——四周低中部高
处于密闭等高线的最小闭合曲线内，处于的最内层，等高线外低内高，用▲符号表示
山顶
山脊
山脊：等高线向海拔低处凸出的地方。
山谷
山谷：等高线向海拔高处凸出的地方。
鞍部
鞍部——两座山峰之间相对低洼平缓下凹的部位，呈马鞍形。
陡崖（断崖）——近于垂直的山坡。多条等高线重叠成锯齿状；加上符号
表示
等高线地形图山体部位的判读与应用
地形
表示方法
示意图
等高线图
地形特征
说明
山地山峰
闭合曲线外低内高▲符号
四周低中部高
示坡线画在等高线外侧，坡度向外侧降
盆地洼池
闭合曲线外高内低
四周高中间低
示坡线画在等高线内侧，坡度向内侧降
山脊
等高线凸向低处山脊连线
从山顶到山麓凸起高耸部分
山脊线也叫分水线
山谷
等高线凸向高处山谷连线
山脊之间低洼部分
山谷线也叫集水线
地形
表示方法
示意图等高线图
地形特征
说明
鞍部
一对山脊等高线组成
相邻两个山顶之间呈马鞍形
鞍部是山谷线最高处，山脊线最低处
峭壁悬崖
多条等高线会合重叠在一处
近于垂直的山坡，称峭壁。峭壁上部突出处，称悬崖或陡崖
分层设色地形图含义：在等高线地形图的基础上绘制。
以一定次序的颜色、色调的变化来显示地势的起伏，这样的地图就是分层设色地形图。
分层设色地形图
在分层设色地形图上，绿色表示平原；黄色表示高原、山地、丘陵；褐色表示高山；白色表示雪线以上部分；浓淡不同的蓝色表示海洋的不同深度带
分层设色地形图设色原则
地形剖面图
帮助我们了解某一地区沿剖面地带的地势起伏状况
200m
600
400
300
100
0
等高线
500
A
B
步骤:
A.在等高线地形图上,根据题意要求,过两点作一直线
B.在等高线地形图下方平行图中直线,建一坐标系,横坐标与图中直线等长,根据等高距确定纵坐标,并标出坐标值。
C.过纵坐标各海拔高度上的点分别作平行于横坐标的平行线
100m
200m
300m
400m
500m
600m
0m
200m
600
400
300
100
0
等高线
500
A
B
100m
200m
300m
400m
500m
600m
0m
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D.找出直线与等高线相交的点
E.过等高线地形图各相交点分别作垂线,并根据其各自的海拔高度确定各点在坐标系中的对应位置
F.用平滑的曲线将坐标系中的各点连接起来
