(共25张PPT)

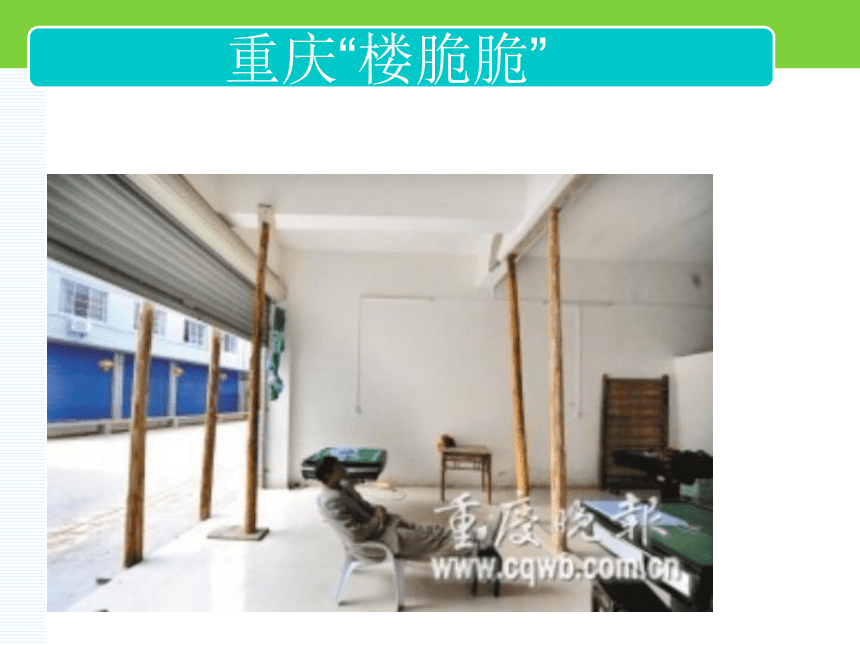

重庆“楼脆脆”

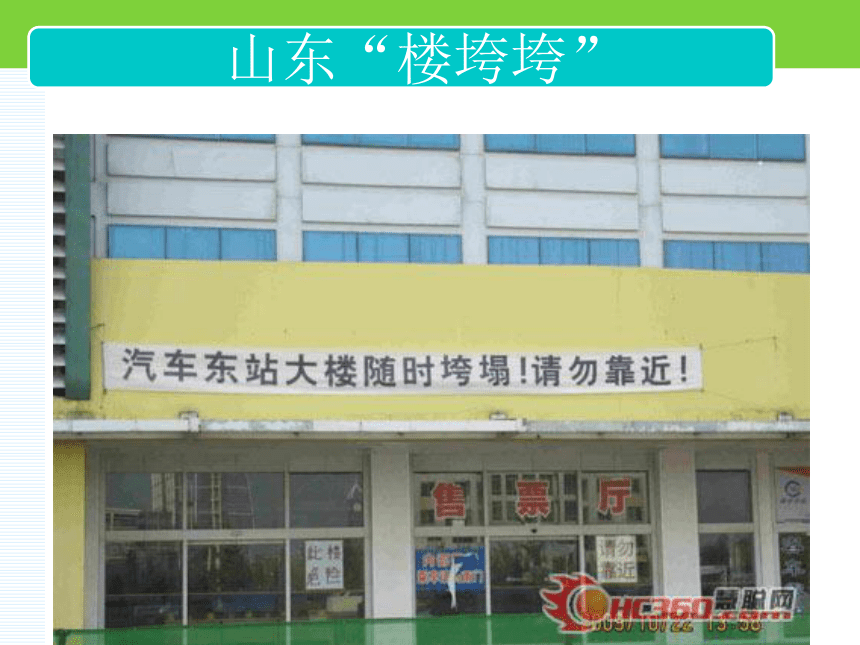

山东“楼垮垮”

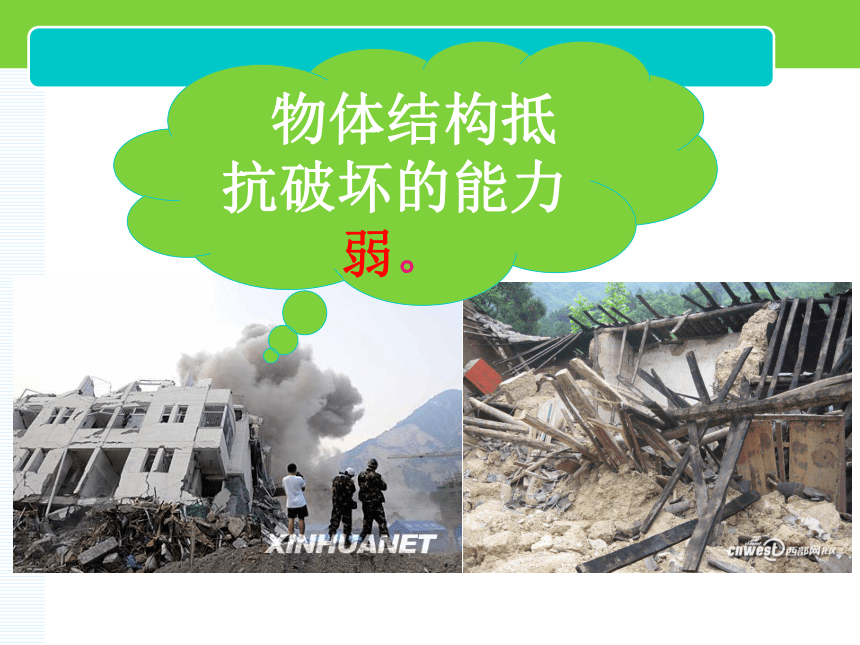

地震废墟

物体结构抵抗破坏的能力弱。

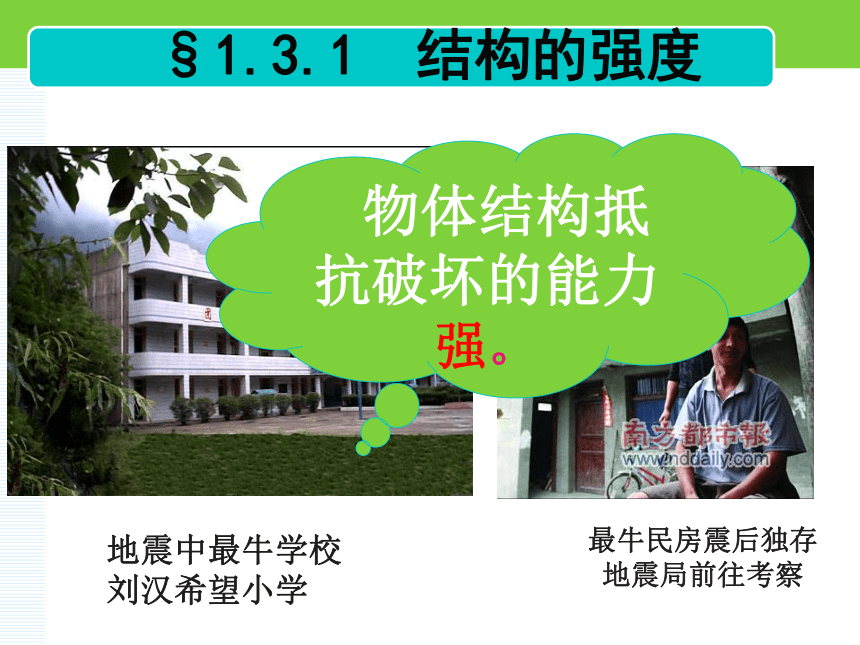

地震中最牛学校
刘汉希望小学
最牛民房震后独存
地震局前往考察
物体结构抵抗破坏的能力强。
§1.3.1 结构的强度

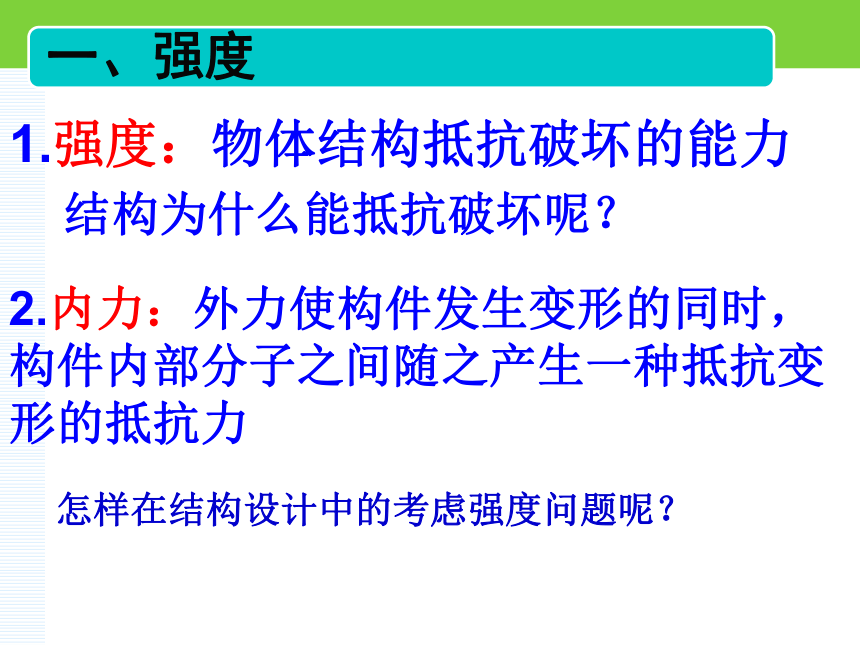

1.强度：物体结构抵抗破坏的能力
2.内力：外力使构件发生变形的同时，构件内部分子之间随之产生一种抵抗变形的抵抗力
一、强度
结构为什么能抵抗破坏呢？
怎样在结构设计中的考虑强度问题呢？

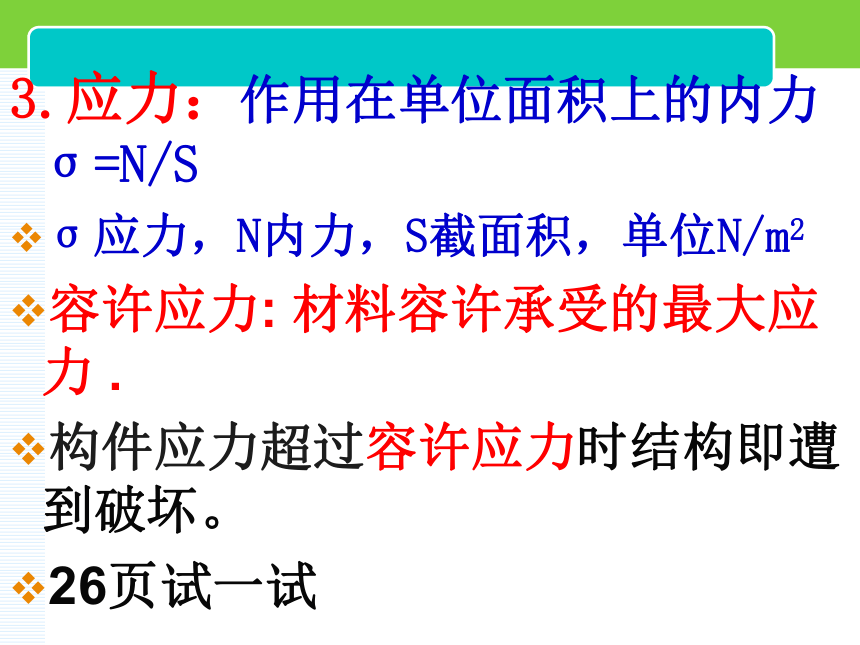

3.应力：作用在单位面积上的内力σ=N/S
σ应力，N内力，S截面积，单位N/m2
容许应力: 材料容许承受的最大应力 .
构件应力超过容许应力时结构即遭到破坏。
26页试一试

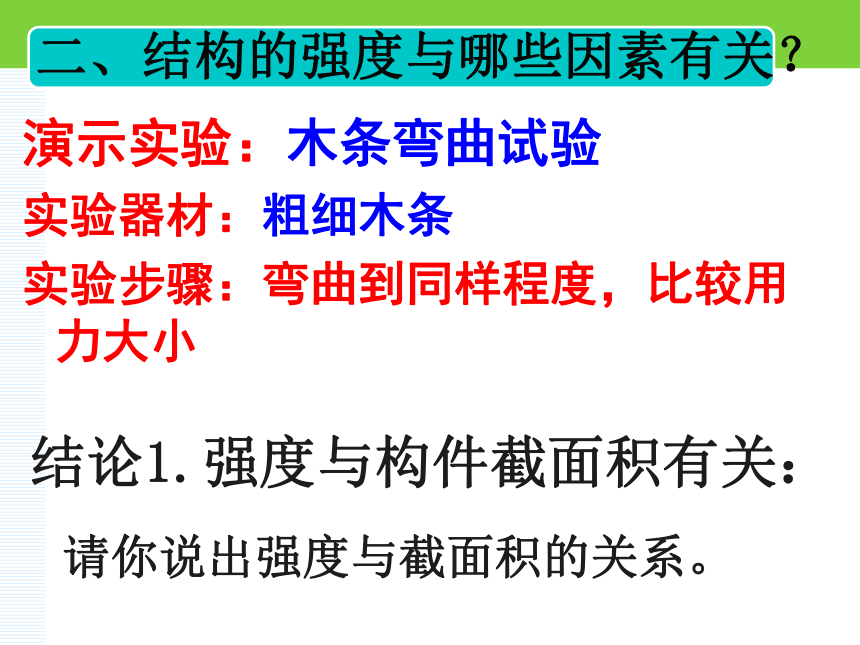

二、结构的强度与哪些因素有关？
结论1.强度与构件截面积有关：
请你说出强度与截面积的关系。
演示实验：木条弯曲试验
实验器材：粗细木条
实验步骤：弯曲到同样程度，比较用力大小
试验二：不同截面形状承载试验
两人一组
试验器材：一张纸、几支笔。
试验步骤：将同样大小的纸条架在相距20cm的桌边作桥面，看谁能在桥中心承载更重的物体（几支笔）。
你知道为什么会这样吗？
结论2.1强度与构件截面形状有关
桁架
结论2.2强度与结构形状有关：
“毛竹钢筋”
杭州湾跨海大桥
36km世界最长
迪拜塔
阿联酋,2010年1月竣工 ,818米
钢筋混凝土
用同样的力撅同样粗的铁棒和木棒，也就是外力相同，但木棒折了。怎样说明铁棒与木棒的强度不同？
容许应力越大，材料的强度越大。
结论3.材料：强度与材料有关
应县木塔
应县木塔建于北宋至和三年（公元1056年），塔高67.31米，底层直径为30.27米，共五层六檐，全塔在结构上没用一个铁钉子，全靠构件互相榫卯咬合，建成九百多年来，历尽沧桑，经历无数次战乱和自然灾害，至今岿然不动。
榫卯sǔn mǎo
是实木家具中通常在相连接的两构件上采用一种凹凸处理的接合方式。凸出部分叫榫（或榫头）；凹进部分叫卯（或榫眼、榫槽）
榫
卯
生活经验告诉我们，榫接的木椅比钉接的坚固，焊接的铁架比捆绑的牢固。
结构强度与连接方式有关
结论4.强度与连接方式有关
铰连接：被连接的构件在连接处不能相对移动，但可以相对转动，具体有松螺栓、松铆等。
连接方式：
刚连接：被连接的构件在连接处不能相对移动，也不能相对转动，具体有榫接、胶接、焊接等。
胶接
榫接
焊接
影响结构强度的因素
截面积
形状
结构的外部形状、
构件的截面形状。
材料
连接方式
铰连接
刚连接
28页试一试
学案7~10
