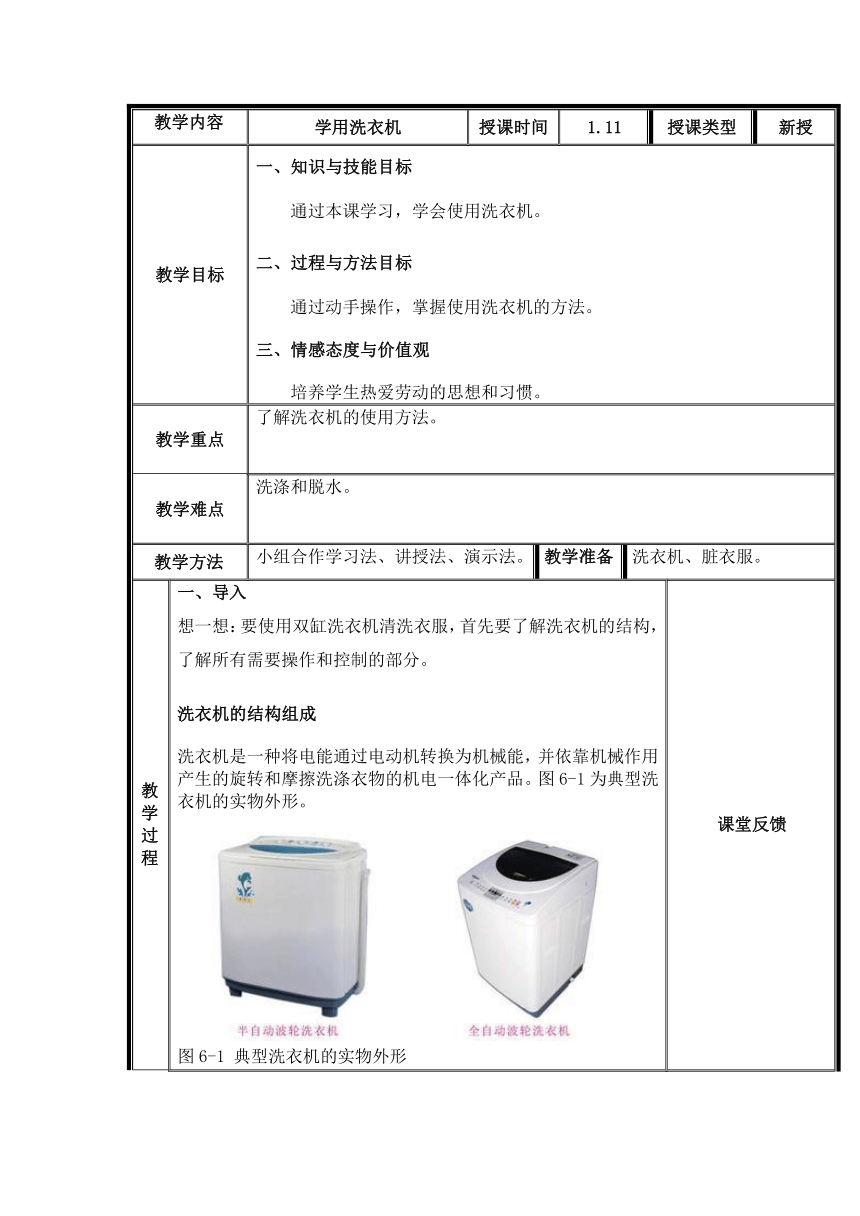

教学内容 学用洗衣机 授课时间 1.11 授课类型 新授
教学目标 一、知识与技能目标 通过本课学习，学会使用洗衣机。 二、过程与方法目标 通过动手操作，掌握使用洗衣机的方法。 三、情感态度与价值观 培养学生热爱劳动的思想和习惯。
教学重点 了解洗衣机的使用方法。
教学难点 洗涤和脱水。
教学方法 小组合作学习法、讲授法、演示法。 教学准备 洗衣机、脏衣服。

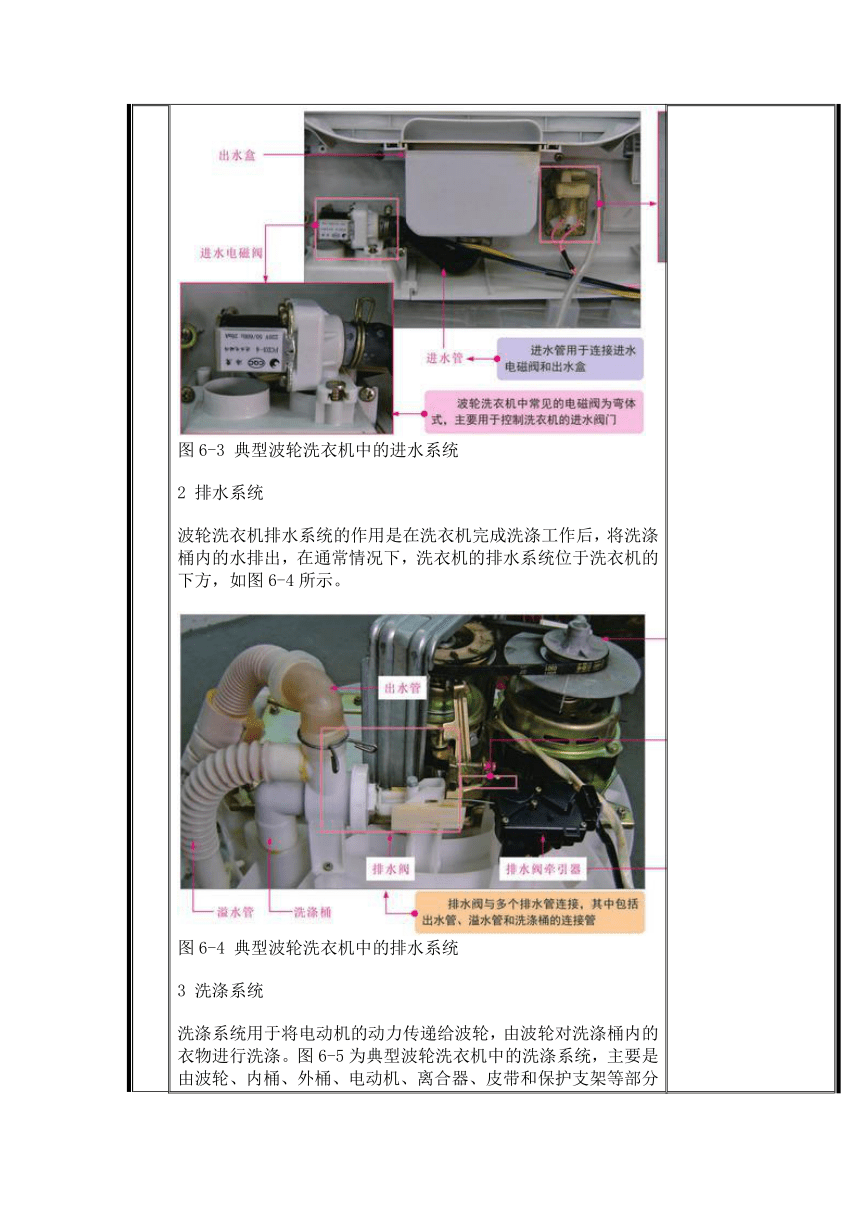

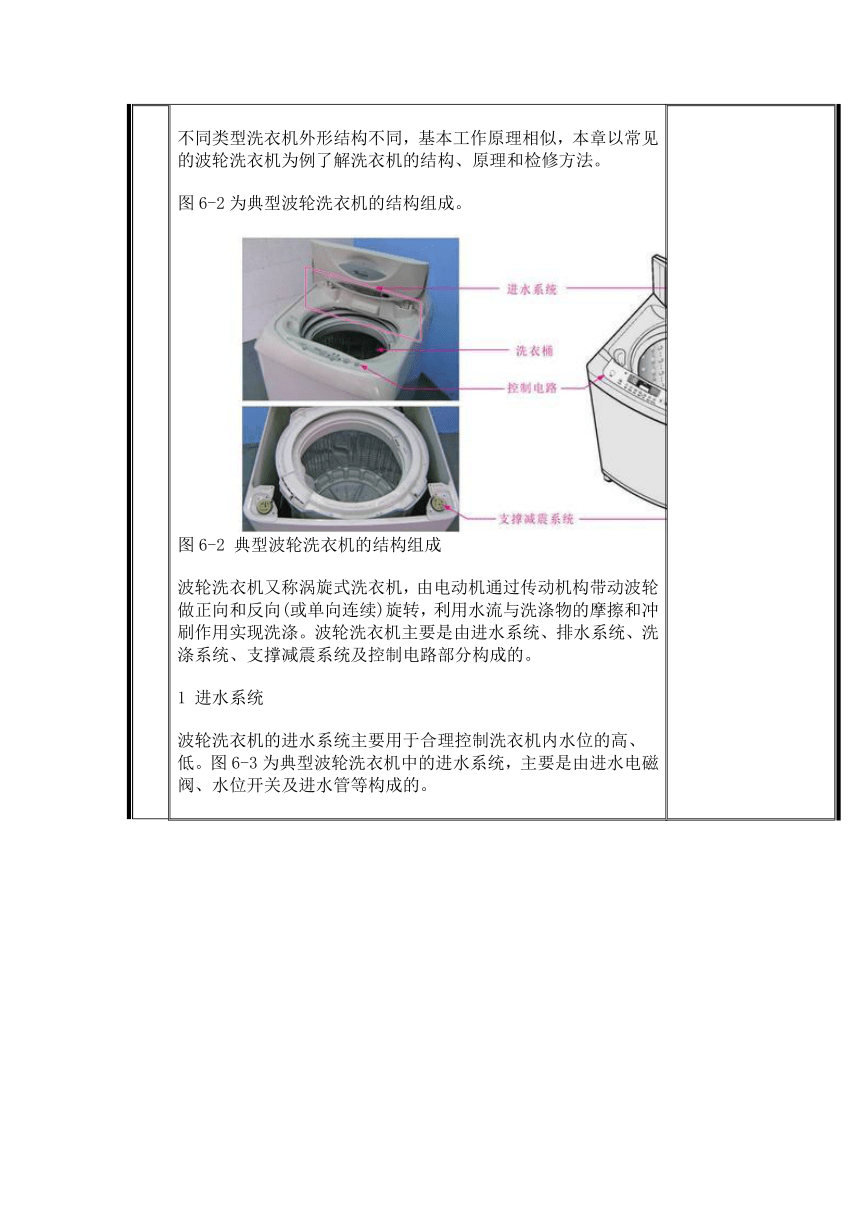

教学过程 一、导入 想一想：要使用双缸洗衣机清洗衣服，首先要了解洗衣机的结构， 了解所有需要操作和控制的部分。 洗衣机的结构组成 洗衣机是一种将电能通过电动机转换为机械能，并依靠机械作用产生的旋转和摩擦洗涤衣物的机电一体化产品。图6-1为典型洗衣机的实物外形。 图6-1 典型洗衣机的实物外形 不同类型洗衣机外形结构不同，基本工作原理相似，本章以常见的波轮洗衣机为例了解洗衣机的结构、原理和检修方法。 图6-2为典型波轮洗衣机的结构组成。 图6-2 典型波轮洗衣机的结构组成 波轮洗衣机又称涡旋式洗衣机，由电动机通过传动机构带动波轮做正向和反向(或单向连续)旋转，利用水流与洗涤物的摩擦和冲刷作用实现洗涤。波轮洗衣机主要是由进水系统、排水系统、洗涤系统、支撑减震系统及控制电路部分构成的。 1 进水系统 波轮洗衣机的进水系统主要用于合理控制洗衣机内水位的高、低。图6-3为典型波轮洗衣机中的进水系统，主要是由进水电磁阀、水位开关及进水管等构成的。 图6-3 典型波轮洗衣机中的进水系统 2 排水系统 波轮洗衣机排水系统的作用是在洗衣机完成洗涤工作后，将洗涤桶内的水排出，在通常情况下，洗衣机的排水系统位于洗衣机的下方，如图6-4所示。 图6-4 典型波轮洗衣机中的排水系统 3 洗涤系统 洗涤系统用于将电动机的动力传递给波轮，由波轮对洗涤桶内的衣物进行洗涤。图6-5为典型波轮洗衣机中的洗涤系统，主要是由波轮、内桶、外桶、电动机、离合器、皮带和保护支架等部分构成的。 图6-5 典型波轮洗衣机中的洗涤系统 4 支撑减震系统 支撑减震系统主要由底座、吊杆组件、箱体、围框等组成，如图6-6所示。其中，吊杆组件悬挂在外箱体上部的四只箱角上，吊挂洗衣机中的主要部分。吊杆组件除了起吊挂作用外，还起减震作用，以保证洗涤、脱水时的动平衡和稳定。 图6-6 典型波轮洗衣机中的支撑减震系统 5 控制电路部分 波轮洗衣机的控制电路是整机控制中心，主要由微处理器、操作按键、指示灯和供电接口构成，与洗衣机电气部件通过连接线连接。 图6-7 典型波轮洗衣机中的控制电路部分 洗衣机的工作原理 不同类型的洗衣机结构各异，基本工作原理大致相同。仍以波轮洗衣机为例介绍。波轮洗衣机通过波轮转动的洗涤方式，利用水流与洗涤物的摩擦和冲刷作用完成衣物的洗涤。其中，波轮的转动由传动机构带动波轮做正向和反向的旋转。 图6-8为典型洗衣机的工作过程示意图。 二、新授 教师讲解双缸洗衣机操作技术要点： 1、准备。接通电源、接通进水管和排水管，清除杂物、饰物， 衣物合理分类。 2、洗涤。适量注水、加洗衣粉，选择按键（强洗、弱洗等）、确 定洗涤时间，漂洗要充分（但应注意节水）。 3、脱水。均匀摆放衣物，选择正确脱水时间，脱水桶完全停转 后再取出衣物。 三、拓展知识 1、注意用电安全，手湿不要随意摸电源。 2、洗涤毛线等易缠绕物品，应装入细孔网袋中。 3、脱水机没停止运转，千万不要用手去碰。 4、水温不可过高。 四、评一评 增加安全用电意识。检查衣物是否洗干净了。 五、作业 请同学们回家将自己的脏衣服洗干净。 六、板书设计 第十九课 学用洗衣机 准备---洗涤---脱水 课堂反馈
