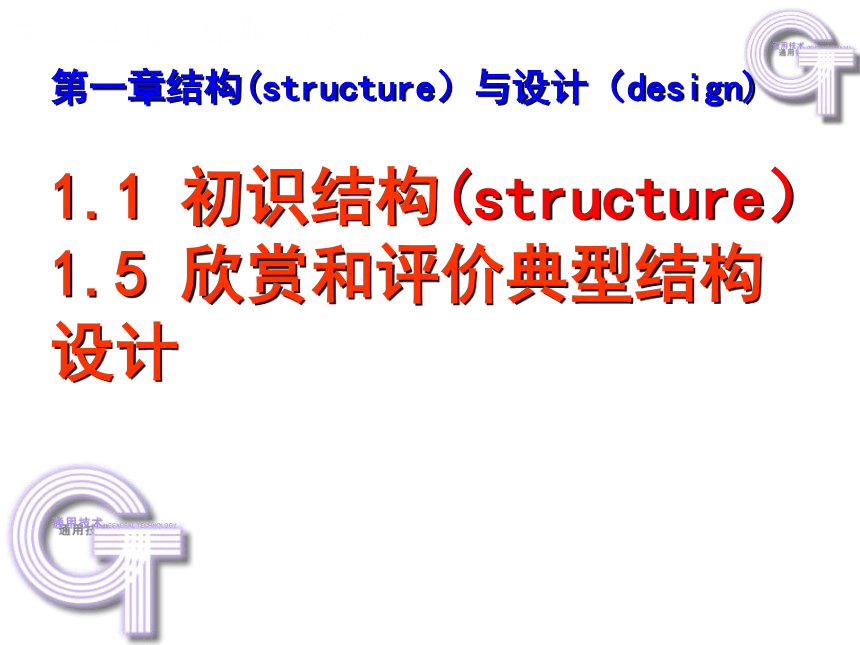

课件49张PPT。第一章结构(structure）与设计（design)
1.1 初识结构(structure）
1.5 欣赏和评价典型结构设计
第一单元 结构与设计1.急事,慢慢的说
2.大事,清楚的说
3.小事,幽默的说
4.没把握的事,谨慎的说
5.没发生的事,不要胡说
6.做不到的事,别乱说
7.伤害人的事,不能说
8.讨厌的事,对事不对人的说
9.开心的事,看场合说
10.伤心的事,不要见人就说
11.别人的事,小心的说

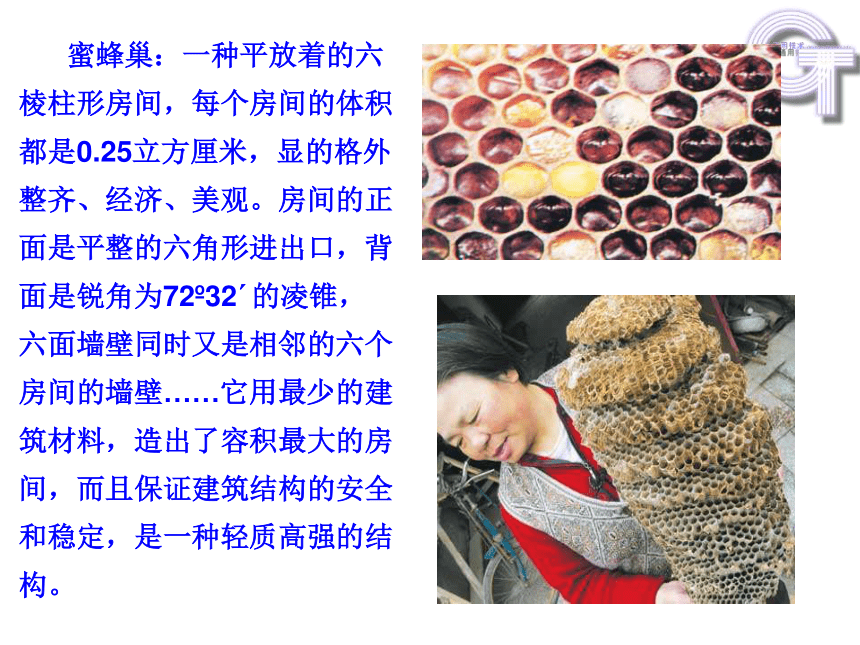

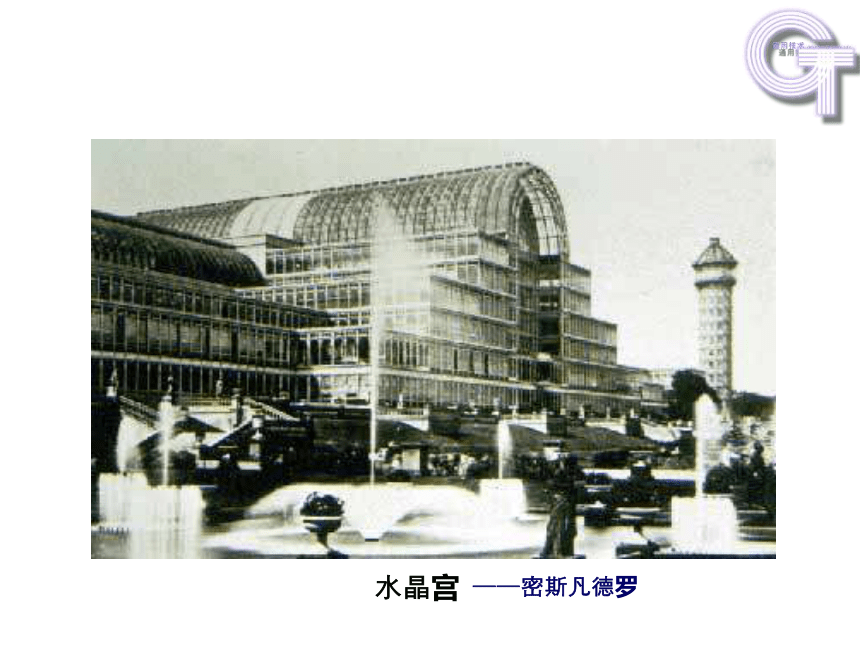

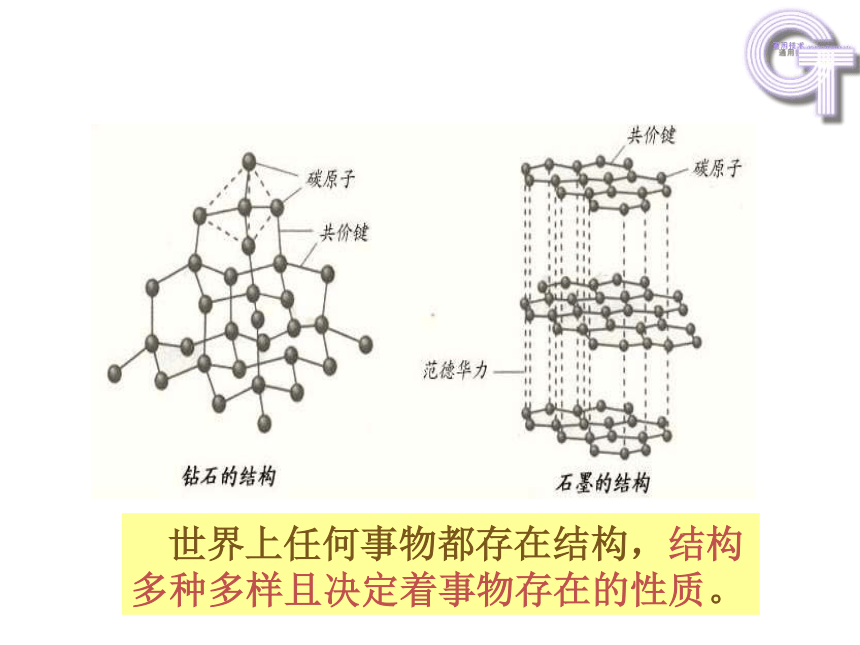

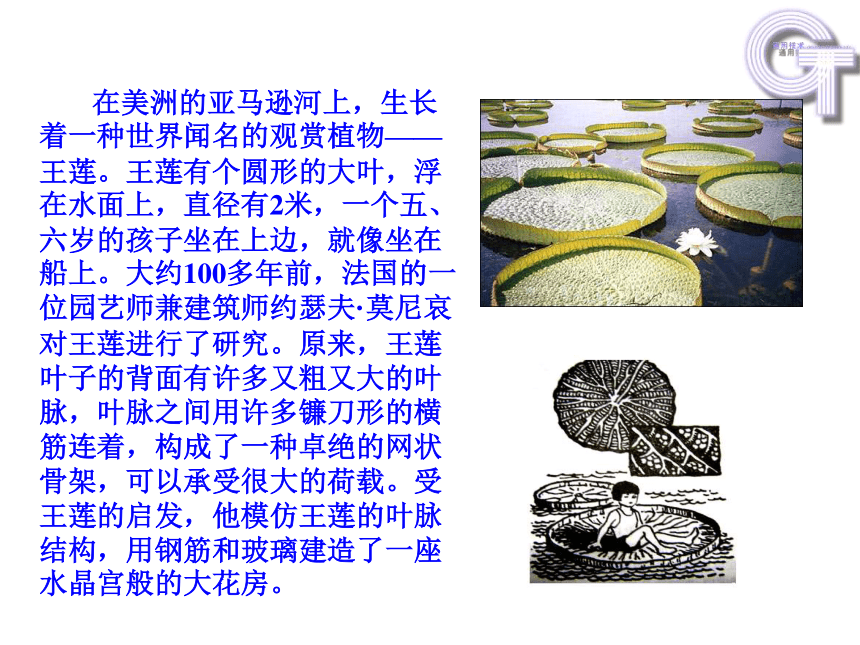

12.自己的事,听听自己的心怎么说。科罗拉多大峡谷 一.无处不在的结构结构（structure)：是指事物的各个组成部分之间的有序搭配和排列　世界上任何事物都存在结构，结构多种多样且决定着事物存在的性质。来源于自然的灵感　　蜜蜂巢：一种平放着的六棱柱形房间，每个房间的体积都是0.25立方厘米，显的格外整齐、经济、美观。房间的正面是平整的六角形进出口，背面是锐角为72o32′的凌锥，六面墙壁同时又是相邻的六个房间的墙壁……它用最少的建筑材料，造出了容积最大的房间，而且保证建筑结构的安全和稳定，是一种轻质高强的结构。受蜂巢的启示设计出了种种轻质高强的泡沫蜂窝结构　　在美洲的亚马逊河上，生长着一种世界闻名的观赏植物——王莲。王莲有个圆形的大叶，浮在水面上，直径有2米，一个五、六岁的孩子坐在上边，就像坐在船上。大约100多年前，法国的一位园艺师兼建筑师约瑟夫·莫尼哀对王莲进行了研究。原来，王莲叶子的背面有许多又粗又大的叶脉，叶脉之间用许多镰刀形的横筋连着，构成了一种卓绝的网状骨架，可以承受很大的荷载。受王莲的启发，他模仿王莲的叶脉结构，用钢筋和玻璃建造了一座水晶宫般的大花房。——密斯凡德罗 水晶宫 　　蜘蛛也是自然界中出色的建筑师。它的蛛网织得何等巧妙。有的学者发现，蜘蛛能根据地形地物“精确的计算”出织多大的网，然后“提出”最省料而能达到最大面积的“方案”，迅速而准确地织出蛛网。蛛网是自然界中独一无二的悬索结构。当代的悬索结构则是模拟蛛网的一大成就。蜘蛛的腿里没有肌肉，但能感受到蛛网微弱的震动。其实它们是靠液压传动的!含羞草　　含羞草和蜘蛛的液压系统启示我们，利用液压传动装置，不仅可以像水压机那样“放大”压力，还可以用液压的方式制造出灵巧的机械手，实现自动化；甚至可以利用液压系统使机器人产生触觉。　　人们从蝙蝠利用超声波判断物体的能力，研制了雷达。　　夜蛾能发现蝙蝠，而使具有超精细超声雷达的蝙蝠扑空，原来蛾当蝙蝠的超声信号传来时会发出与蝙蝠定位回声极相似的超声，发出假信号诱骗蝙蝠。有的夜蛾身上有一种能吸超声波的绒毛，使蝙蝠得不到一定强度的回声。仿效飞蛾出现了现代的隐身飞机。蝴蝶翅膀的结构与颜色奥秘希腊帕特农神庙（又称雅典娜神庙） 机遇将欢迎细心，有准备的观察者在社会领域：也普遍存在着结构现象。在技术领域：结构更加丰富，但必须要求合理。政治、经济、文化、艺术行政权司法权二、结构(structure）
是指物体的各个组成部分之间的搭配和排列，确定的搭配和排列决定了物体的性质和形态。
结构的各个组成部分，通常称为构件。 （1）实体结构(solid structure)：实体结构通常是指结构体本身是实心的结构。它的受力特点是外力分布在整个体积中，如实心墙、大坝等。
（2）框架结构(frame structure)：框架结构是指结构体由细长的构件组成的结构，如铁塔架、建筑用脚手架、厂房的框架等。它的受力特点是既能承受竖向重力荷载、也能承受水平方向的荷载。
（3）壳体结构(shell structure)：壳体结构通常是指层状的结构。它的受力特点是，外力作用在结构体的表面上，如摩托车手的头盔、飞机的外壳、贝壳等。三、结构的分类四、经典结构的欣赏 优秀的结构设计不仅表现在结构的实用功能上,也表现在形式上,特别是功能与形式 的统一上。古今中外许多能工巧匠把结构的功能与形式恰当地结合起来, 形成了一些经典的结构。 如何赏析结构设计作品？赏析结构设计作品,可从技术与文化两个角度进行：
（1）技术(technology)的角度主要有：结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性，工艺制造的精湛程度等。
（2）文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。赵州桥 饕餮,最贪吃,能吃能喝,常饰于鼎的盖子上。因它能喝水,几乎在古代桥梁外侧正中都能见到,防止大水将桥淹没。 赵州桥栏板上的饕餮(仿隋朝栏板） 1991年9月，赵州桥被美国土木工程师学会选定取为第十二个“国际土木工程里程碑”，并在桥北端东侧建造了“国际土木工程历史古迹”铜牌纪念碑。
案例分析：
飞檐、斗拱 岳阳楼飞檐(cornices) 飞檐5层，从楼的纵向看各层排檐与楼名直接有关，形如黄鹤，展翅欲飞。整座楼的雄浑之中又不失精巧，富于变化的韵味和美感。 黄鹤楼武当山道教古建筑的宫殿屋檐的每条垂脊前端，都有一排栩栩如生的禽兽像，形状各异，数量不一。??? 这些禽兽被称为小兽。
龙，是传说中一种能兴云作雨的神异动物，封建时代龙又是作为皇帝的象征。
金殿垂脊上都安有走兽，
外饰鎏金，极为精致。???
洞庭天下水 岳阳天下楼斗 拱
(Brackets)：
是中国古代建筑上特有的构件，是由方形的斗、升、拱、翘、昂组成。巍峨，高大雄伟.（斗是斗形木垫块，拱是弓形的短木） 释迦木塔位于应县城内西北佛宫寺内，俗称应县木塔。建于辽清宁二年（公元1056年），金明昌六年（公元1195年）增修完毕。是我国现存最高最古的一座木构塔式建筑。为全国重点文物保护单位。
应县木塔的设计，广泛采用斗拱结构，全塔共用斗拱54种，每个斗拱都有一定的组合形式，设计科学严密，构造完美，巧夺天工，是一座既有民族风格、民族特点，又符合宗教要求的建筑，在我国古代建筑艺术中可以说达到了最高水平，即使现在也有较高的研究价值。应县木塔 中国古建筑以木材、砖瓦为主要建筑材料，以木构架结构为主要的结构方式。此结构方式，由立柱、横梁、顺檩等主要构件建造而成，各个构件之间的结点以榫卯相吻合，构成富有弹性的框架。木构架结构有很多优点。首先，承重与围护结构分工明确，屋顶重力由木构架来承担，外墙起遮挡阳光、隔热防寒的作用，内墙起分割室内空间的作用。由于墙壁不承重，这种结构赋予建筑物以极大的灵活性。其次，有利于防震、抗震。木构架结构很类似今天的框架结构，由于木材具有的特性，且构架的结构所用斗拱和榫卯又都有若干伸缩余地，因此在一定限度内可减少由地震对这种构架所引起的危害。“墙倒屋不塌”形象地表达了这种结构的特点。五、中国古代建筑的特点
