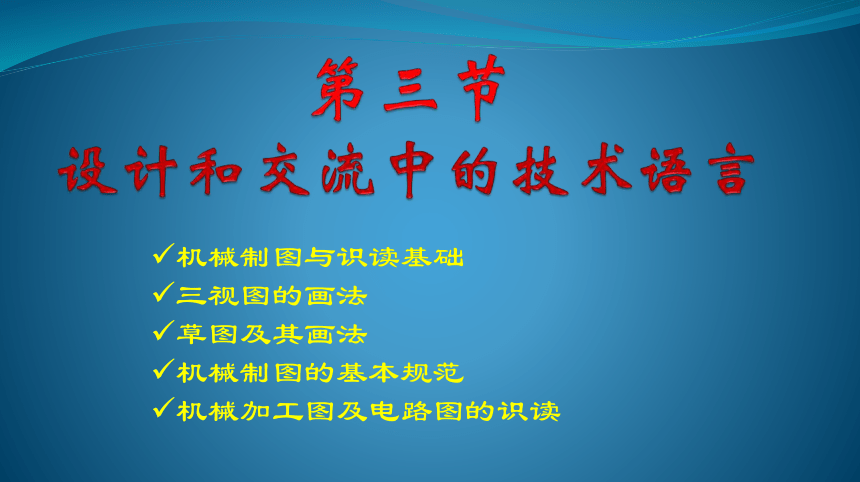

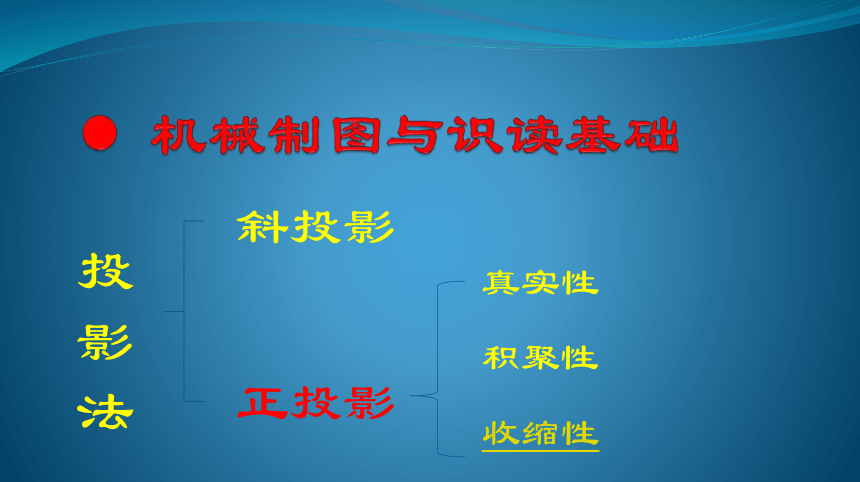

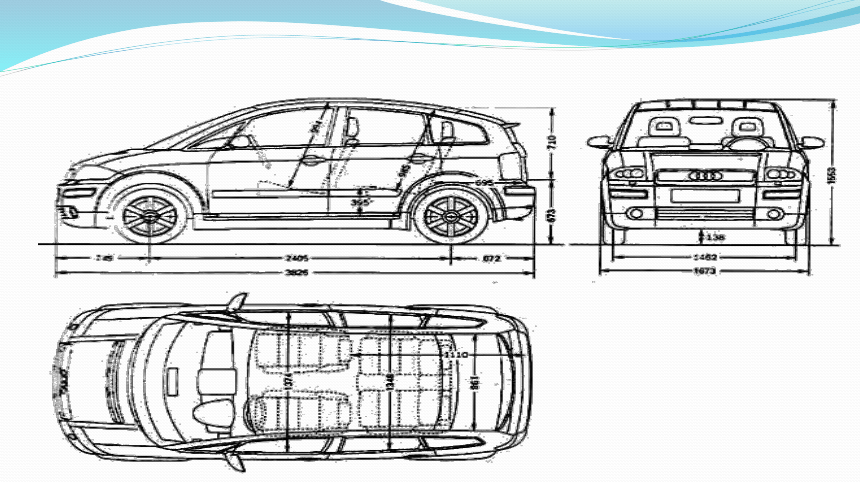

课件16张PPT。第三节设计和交流中的技术语言机械制图与识读基础
三视图的画法
草图及其画法
机械制图的基本规范

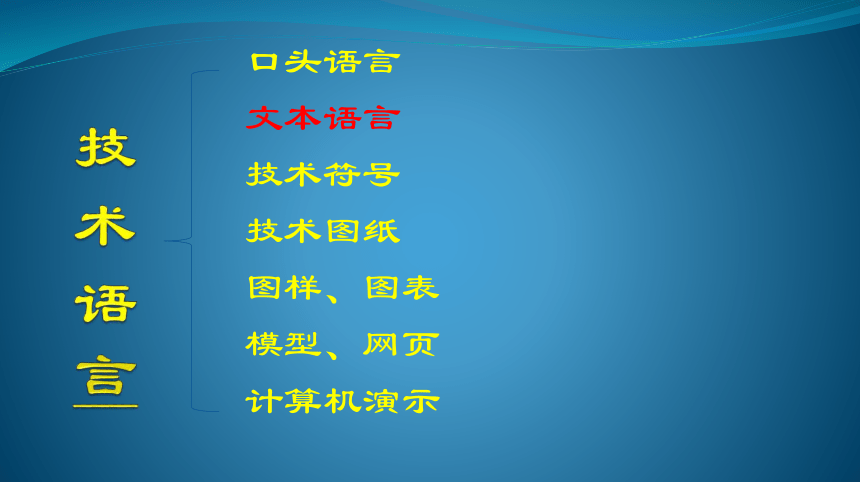

机械加工图及电路图的识读技术语言口头语言
文本语言
技术符号
技术图纸
图样、图表
模型、网页
计算机演示 机械制图与识读基础投影法斜投影正投影真实性积聚性收缩性 三视图的画法1、三视图的基本画法

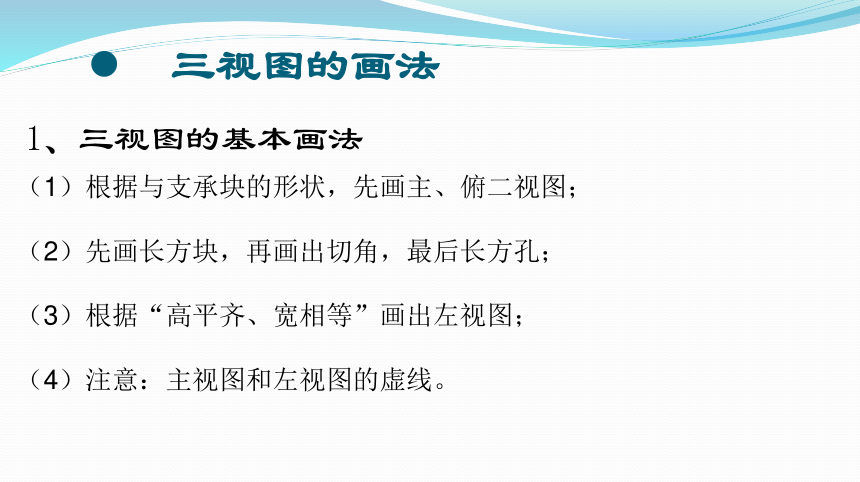

（1）根据与支承块的形状，先画主、俯二视图；
（2）先画长方块，再画出切角，最后长方孔；
（3）根据“高平齐、宽相等”画出左视图；

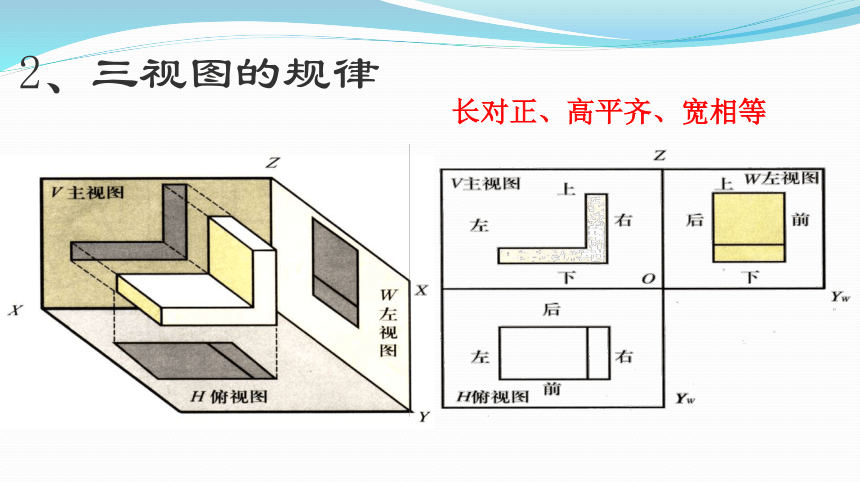

（4）注意：主视图和左视图的虚线。2、三视图的规律
长对正、高平齐、宽相等3、实践练习－－轴承座的三视图
草图及其画法1、绘制草图的概念
不用绘图仪器，而按目测比例徒手画出图样的绘图方法。2、绘图的要求与方法
要求：画线要稳，图线要清晰；
目测尺寸要准，各部分比例匀称；
绘图速度要快；
标注尺寸无误，字体工整。 机械加工图的识读1、读零件图的作用、方法、步骤
（1）读标题栏；
（2）分析视图，想出零件的形状；
（3）分析尺寸；
（4）了解技术要求；
（5）综合考虑。2、轴承类零件图2、端盖零件图3、电路图的识读电路1、电路2、四、计算机辅助设计CAD
