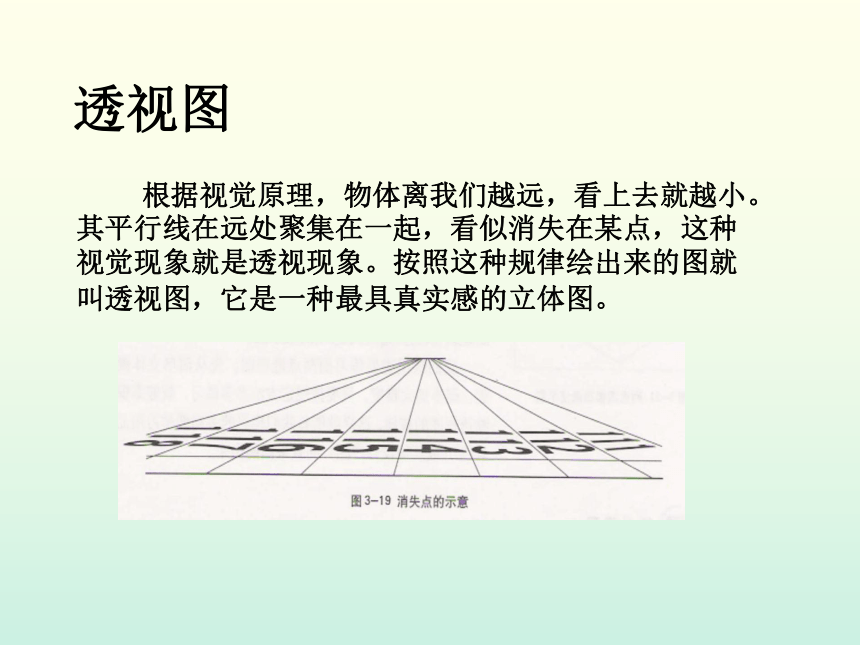

课件36张PPT。第三节 设计的表达和交流第三章 体验设计实践——透视图与三视图透视图 根据视觉原理，物体离我们越远，看上去就越小。其平行线在远处聚集在一起，看似消失在某点，这种视觉现象就是透视现象。按照这种规律绘出来的图就叫透视图，它是一种最具真实感的立体图。

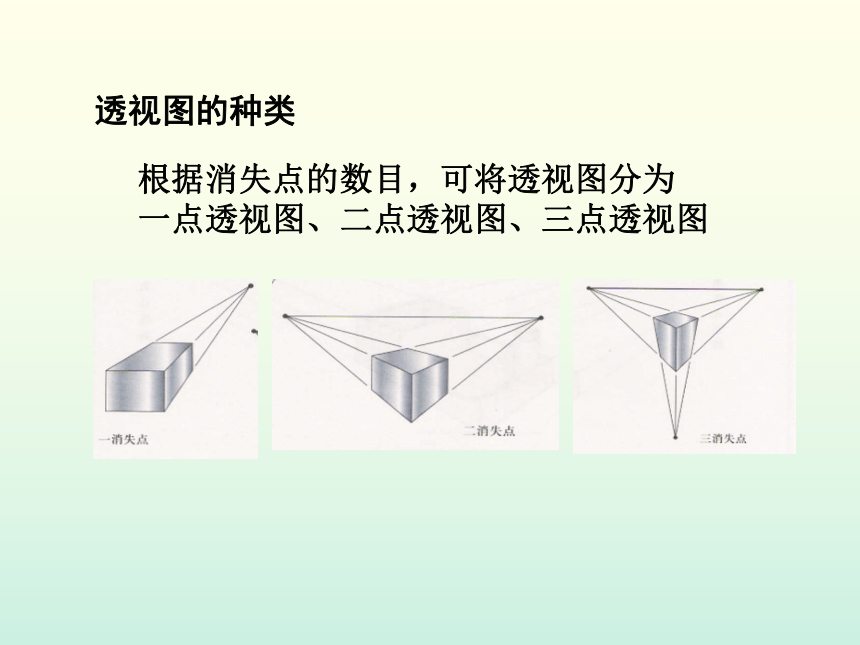

透视图的种类根据消失点的数目，可将透视图分为

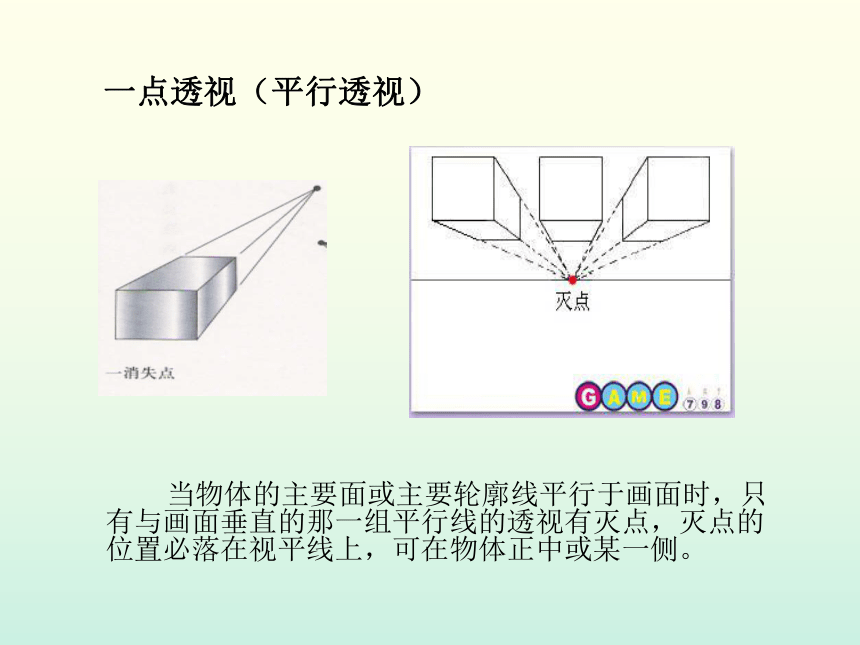

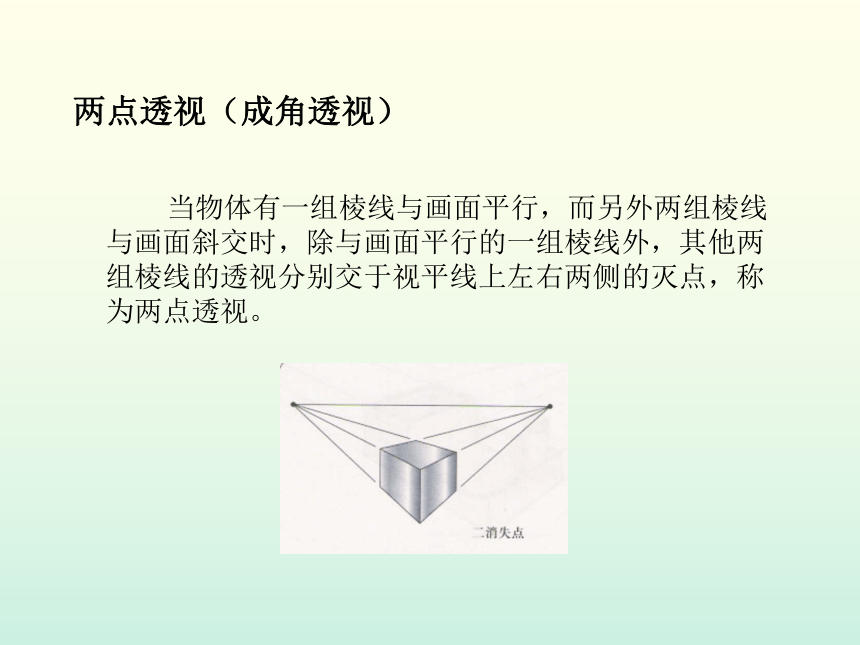

一点透视图、二点透视图、三点透视图一点透视（平行透视） 当物体的主要面或主要轮廓线平行于画面时，只有与画面垂直的那一组平行线的透视有灭点，灭点的位置必落在视平线上，可在物体正中或某一侧。两点透视（成角透视） 当物体有一组棱线与画面平行，而另外两组棱线与画面斜交时，除与画面平行的一组棱线外，其他两组棱线的透视分别交于视平线上左右两侧的灭点，称为两点透视。

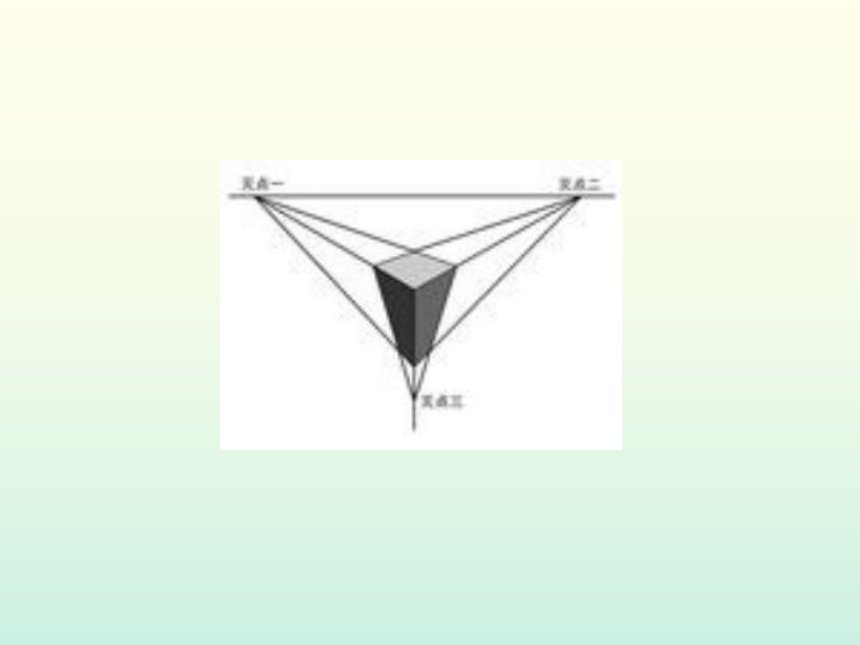

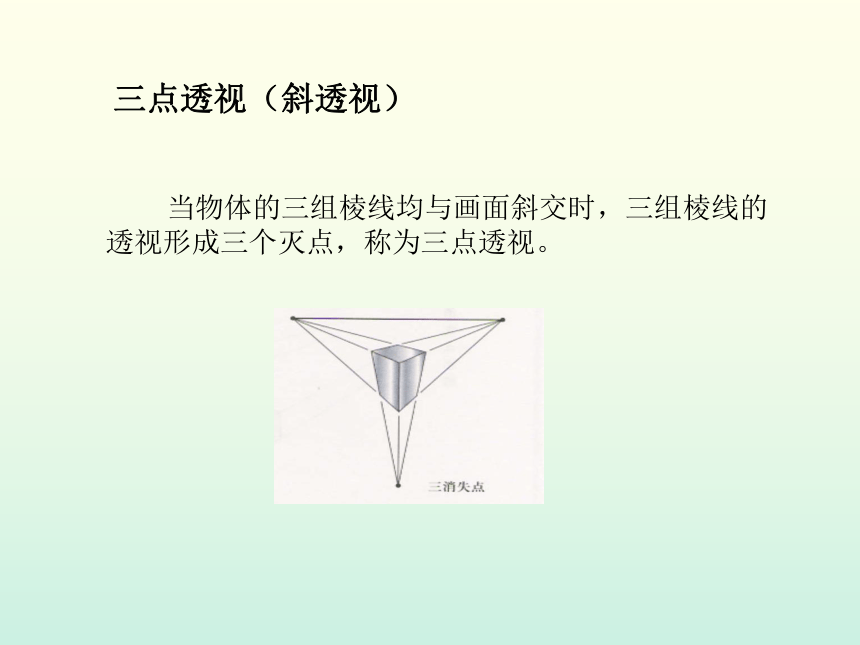

三点透视（斜透视） 当物体的三组棱线均与画面斜交时，三组棱线的透视形成三个灭点，称为三点透视。

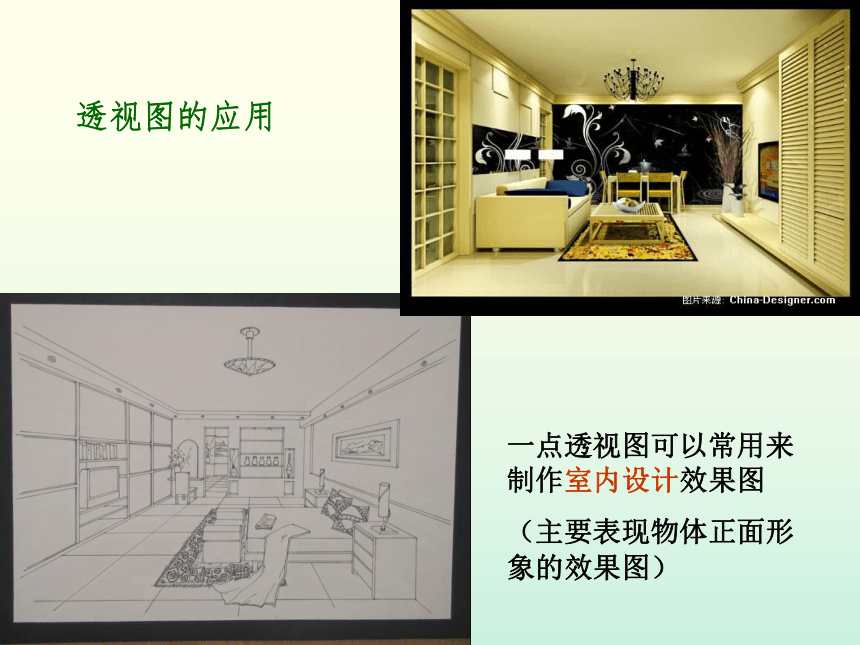

一点透视图可以常用来制作室内设计效果图

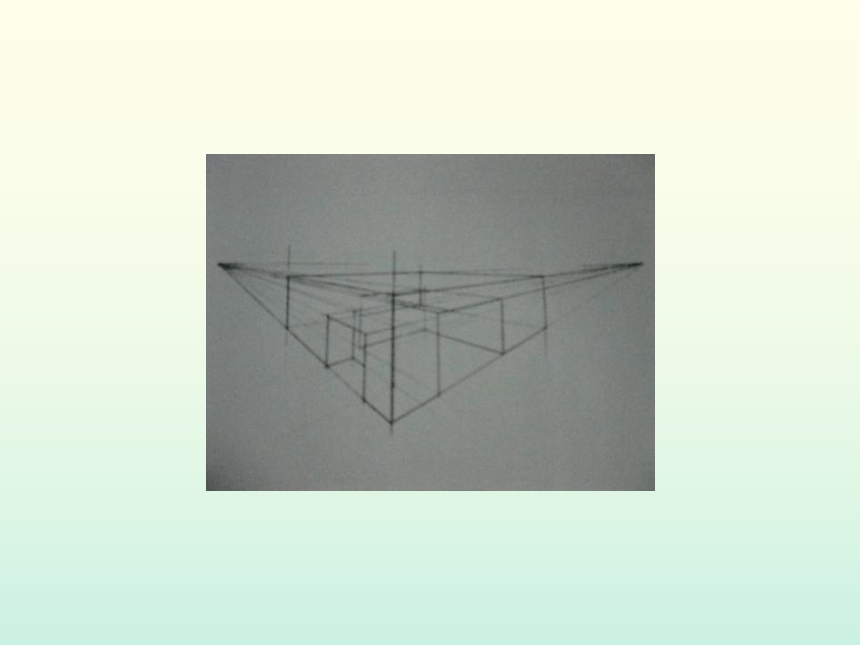

（主要表现物体正面形象的效果图） 透视图的应用两点透视图常用于画产品设计效果图 三点透视图常用于画建筑物的效果图（尤其是高大建筑） 三点透视范例⒉ 透视图的画法长方体两点透视图画法： 画透视图的简单步骤是：设视平线，取消失点，由基准棱边的端点向消失点连线，图形画在连线内。 正方体二点透视图的画法：水平线复杂图形的两点透视图投影法分类:投影方法中心投影法平行投影法斜投影法正投影法立体图或实物图可以很直观地表现物体的整体形状、可是却难以表示清楚物体各个表面的形状。要想把设计产品完全表达清楚，需要展示几个视图？
[讨　论]  单一投影能不能完整的确定物体的结构形状？（参考下图）三视图的形成原理正 投 影㈠ 三视图的原理和识图⒈ 三投影面体系（图 3-23）
用三个互相垂直相交的平面，构成三投影面体系,其中：正立投影面V（简称正面）；水平投影面H（简称水平面）；侧立投影面W（简称侧面）；OX、OY、OZ称为投影轴，O称为原点V 正面H 水平面W
侧面⒉ 三视图的形成（图3-24）俯视图——由上向下投影，在水平面H上得到的视图。
左视图——由左向右投影，在侧面W上得到的视图。 用正投影法分别向V、H、W面投影，即得到物体的三个视图。
主视图——由前向后投影，在正面V上得到的视图。将物体置于三投影面体系中，使物体主要表面平行或垂直于投影面。正视图俯视图侧视图方法是：V面不动,H面绕OX轴向下旋转90, W面绕OZ轴向右旋转90。⒊ 三视图的展开（图3-25）为使三个视图在一个平面上,需要把三投影面展开.主俯长对正主左高平齐左俯宽相等测试下你学习的知识请看会考试题1
．三视图中的主视图要准确反映物体的主要形体
特征，以下视图中最适合作主视图的是（ ）。C根据如图所示的组合体，选出正确的左视图B2请根据立体图，用铅笔补全俯视图和左视图所缺线条3
