人民教育出版社七年级上册第一单元
塘栖二中 褚
1.3.1 带着地形图去越野
综合探究一 从地图上获取信息
地图种类
地形图
政区图
中国地图
中国人口分布图
你会选择哪幅地图呢？

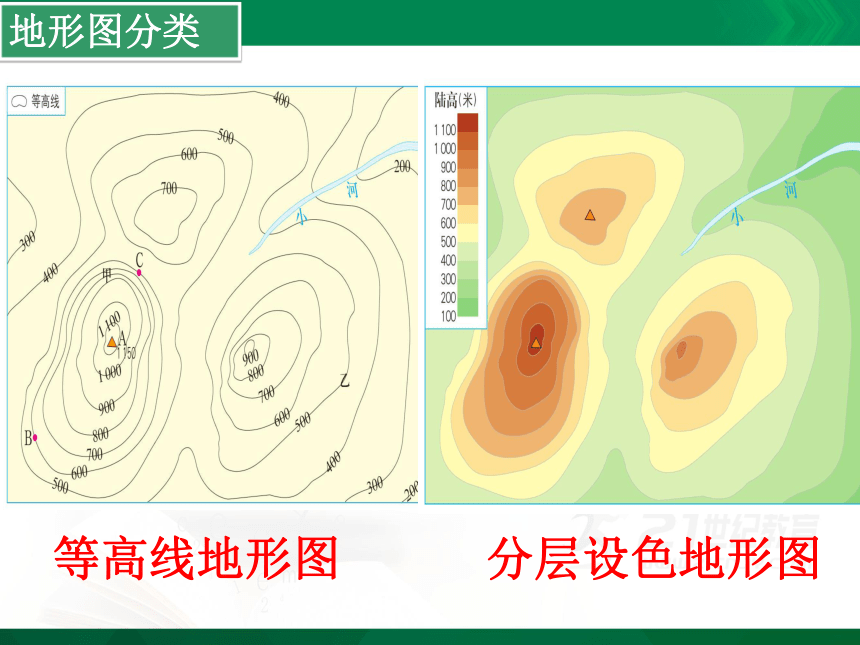

地形图分类
等高线地形图
分层设色地形图

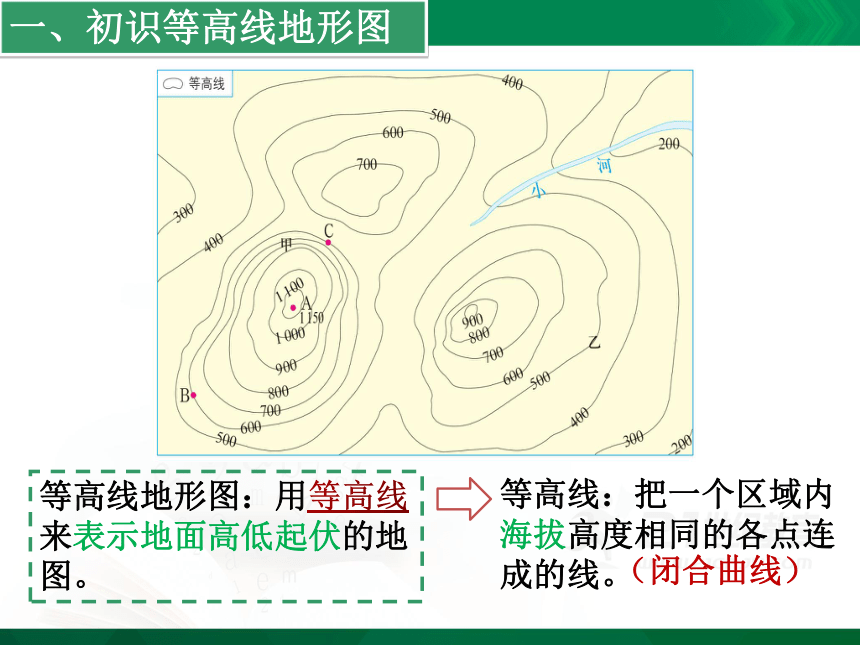

一、初识等高线地形图
等高线：把一个区域内海拔高度相同的各点连成的线。
（闭合曲线）
1.海拔与相对高度
1、海拔：以海平面为起点，地面某个地点高出海平面的垂直距离。
2、相对高度：地面某个地点高出另一个地点的垂直距离。
思考:（1）甲、乙两地的海拔分别是多少？
（2）甲、乙两地的相对高度是多少？

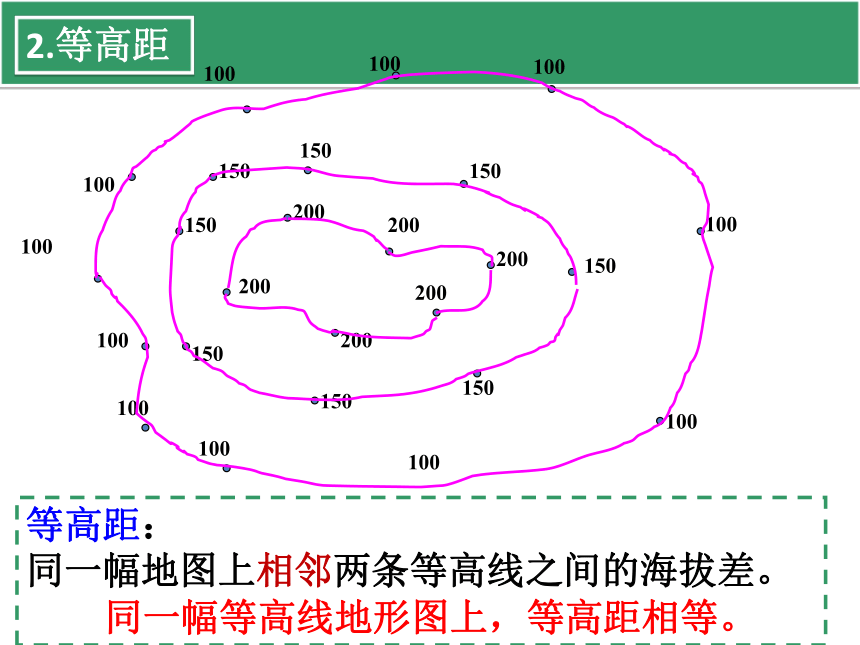

2.等高距
等高距：
同一幅地图上相邻两条等高线之间的海拔差。
同一幅等高线地形图上，等高距相等。
100
100
100
100
100
100
100
100
200
200
200
200
200
200
150
150
150
150
150
150
150
150
100
100
100
等高线的特点：
（1）同一条等高线上，各点海拔高度相同。
（2）每条等高线必封闭。（闭合曲线）
（3）同一幅地图上，等高距相同。
100
100
100
100
100
100
100
100
200
200
200
200
200
200
150
150
150
150
150
150
150
150
100
100
100

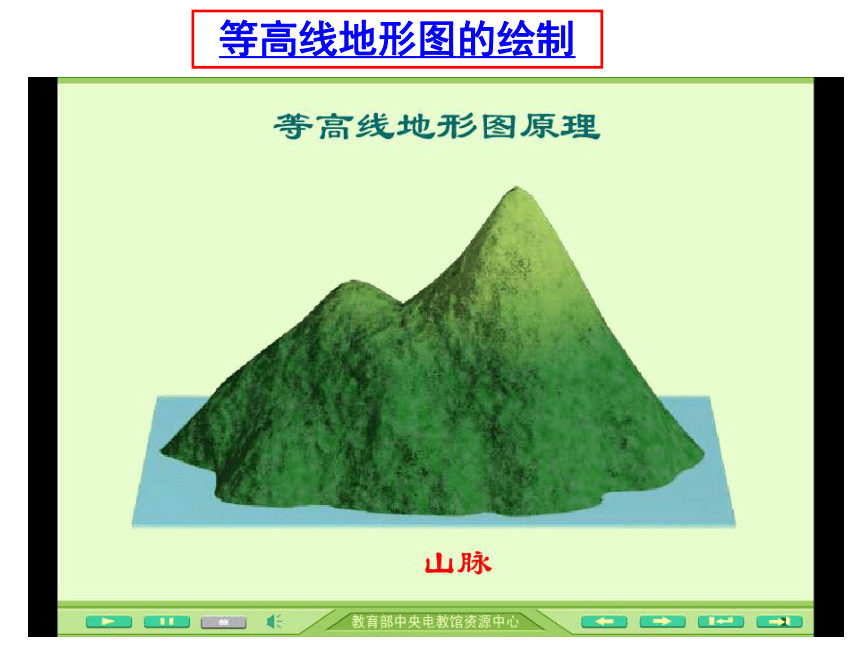

等高线地形图的绘制
主要根据等高线数值的大小来判定。因为等高线的数值表示的是海拔。
所以数值大，地势高；数值小，地势低。

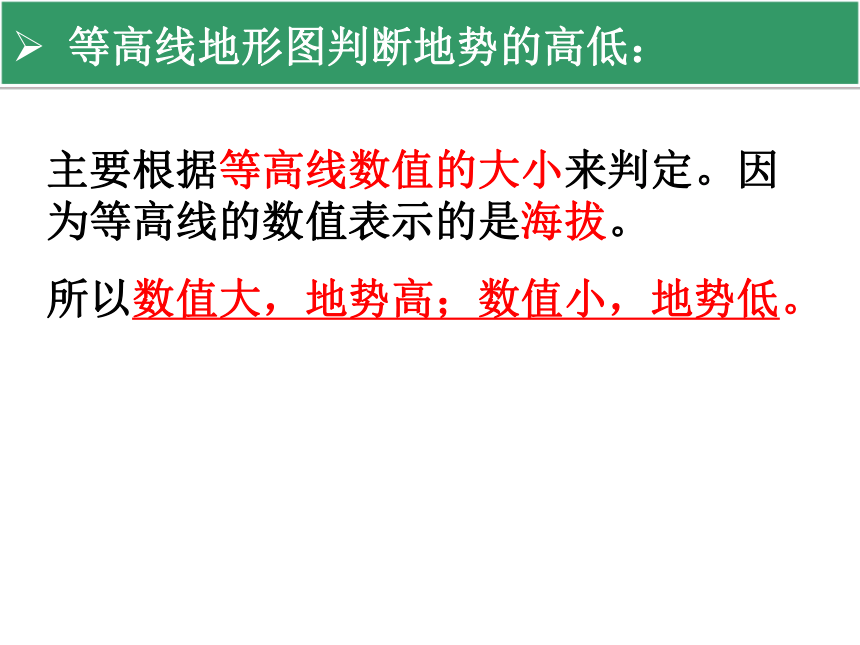

等高线地形图判断地势的高低：
等高线地形图的判读
等高线 。
陡坡
缓坡
等高线 。
密集
稀疏
陡坡
缓坡
等高线分布特点
等高线密集
等高线稀疏
等高线地形图的判读
（1）山顶：等高线闭合，中间高四周低，中心是山顶。
（用 表示）
等高线地形图的判读
（2）盆地：等高线地形图中，等高线数值中部低四周高，则中部为盆地。
等高线地形图的判读
（3）山脊：等高线向低处凸出，山脊线又称分水线。
等高线地形图的判读
（4）山谷：两山之间狭窄低凹的地方。等高线向高处凸出，山谷线又称集水线。
容易形成河流
山脊：等高线向低处凸出，山脊线又称分水线。
山谷：两山之间狭窄低凹的地方。等高线向高处凸出，山谷线又称集水线。
口诀：“凸高为谷，凸低为脊”
区分山谷与山脊：
等高线地形图的判读
（5）鞍部：两个山顶之间较低的部分。
等高线地形图的判读
（6）陡崖：等高线重叠。
等高线地形图的判读
山谷
山脊
鞍部
山顶
陡崖
二、分层设色地图
分层设色地形图=有颜色的等高线地形图
是在等高线地形图的基础上绘制的，能直观反映地势的起伏状况。
1、阅读课本上的地图，不同颜色分别代表了什么？
2、课本附录的世界地形图，说一说雪山、高原、平原、浅海、海沟分别是什么颜色？
平原一般用 表示，海拔越低的平原，颜色越深。
丘陵、高原、山地一般用 表示，海拔越高，颜色越深。
高原一般用 表示，褐色越深，海拔越高。
积雪、冰川一般用 表示。
海洋、湖泊一般用 表示，水越深，颜色越深。
在分层设色地形图上：
绿色
黄色
白色
蓝色
褐色
二、分层设色地图
基本地形:高原、平原、山地、丘陵、盆地
二、分层设色地图
地形剖面图
地形剖面图是在等高线、分层设色地形图基础上绘制而成的。
地剖面图有什么作用？
更直观地表示地面的高低起伏和坡度陡缓
100
110
120
130
140
90
（米）
B
A
地形剖面图
（1）连接等高线图上要求作剖面图的两点，并将其绘制到作图区域，以此作为横坐标轴（水平比例尺）；画出纵坐标轴，设置合适的垂直比例尺。
（2）取点。等高线图上所连线段与每一条等高线的交点之间的水平距离，转绘到横轴上，读取各点相应的海拔高度值，并在坐标系中点出相应的各点。
（3）连线。用平滑的曲线连接所绘的各点。
地形剖面图的画法
分层设色地形图
等高线地形图
地形剖面图
地形图
带着地形图去越野
特点
判读
使用
