猜谜语
地图

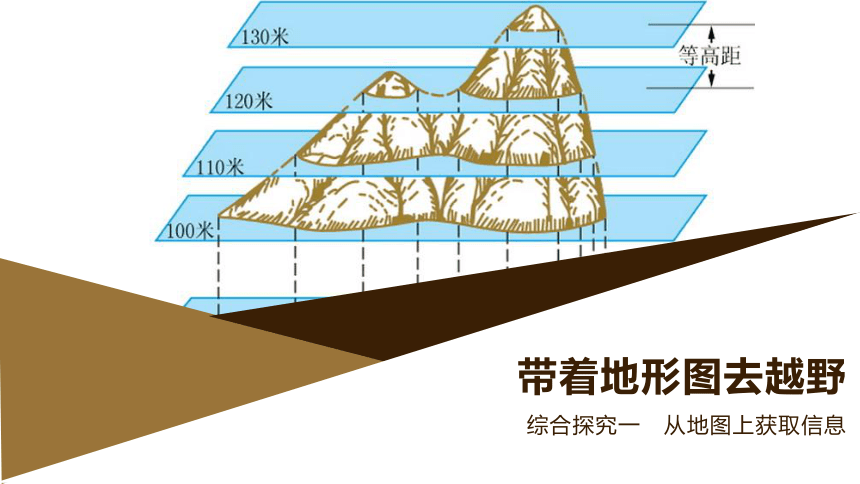

带着地形图去越野
综合探究一 从地图上获取信息
一、等高线地形图
中国的最高与最低相差多少？如何在一张平面图上表示？
我国海拔最高点
珠穆朗玛峰：8844.43米
我国海拔最低点：
艾丁湖：-154.43米
8998.86米
等高线地形图
等
高
线
一、等高线地形图

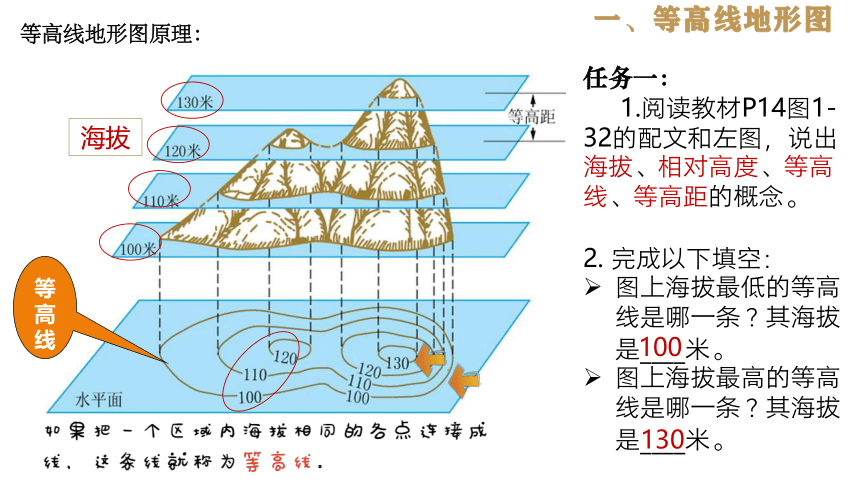

等高线地形图原理：
任务一：
1.阅读教材P14图1-32的配文和左图，说出海拔、相对高度、等高线、等高距的概念。
2. 完成以下填空：
图上海拔最低的等高线是哪一条？其海拔是____米。
图上海拔最高的等高线是哪一条？其海拔是____米。
海拔
100
130
等
高
线
一、等高线地形图
等高线地形图原理：

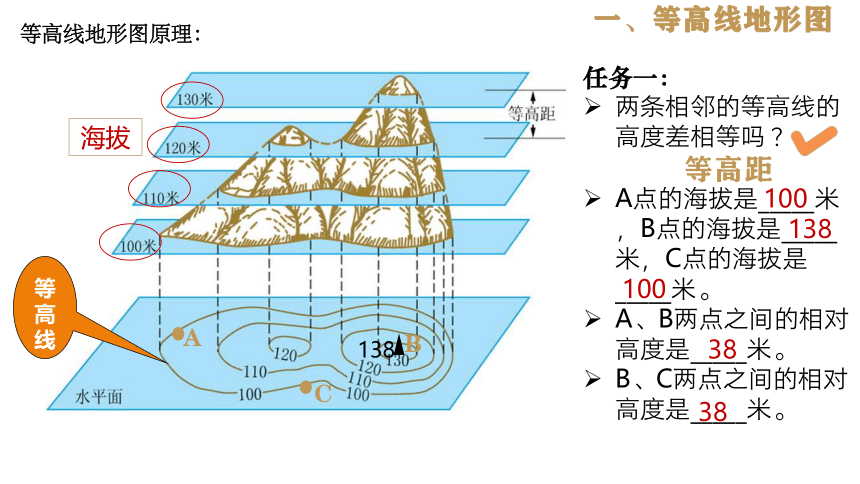

任务一：
两条相邻的等高线的高度差相等吗？
A点的海拔是_____米，B点的海拔是_____米，C点的海拔是_____米。
A、B两点之间的相对高度是_____米。
B、C两点之间的相对高度是_____米。
海拔
138
38
等高距
A
B
C
100
138
100
38

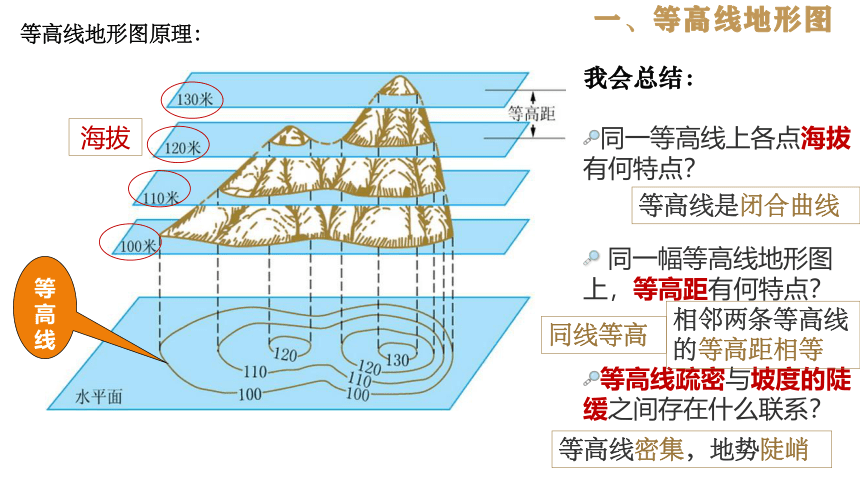

我会总结：
同一等高线上各点海拔有何特点？
同一幅等高线地形图上，等高距有何特点？
等高线疏密与坡度的陡缓之间存在什么联系？
等
高
线
等高线是闭合曲线
同线等高
相邻两条等高线的等高距相等
等高线密集，地势陡峭
一、等高线地形图
等高线地形图原理：
海拔
等
高
线
一、等高线地形图
等高线地形图原理：

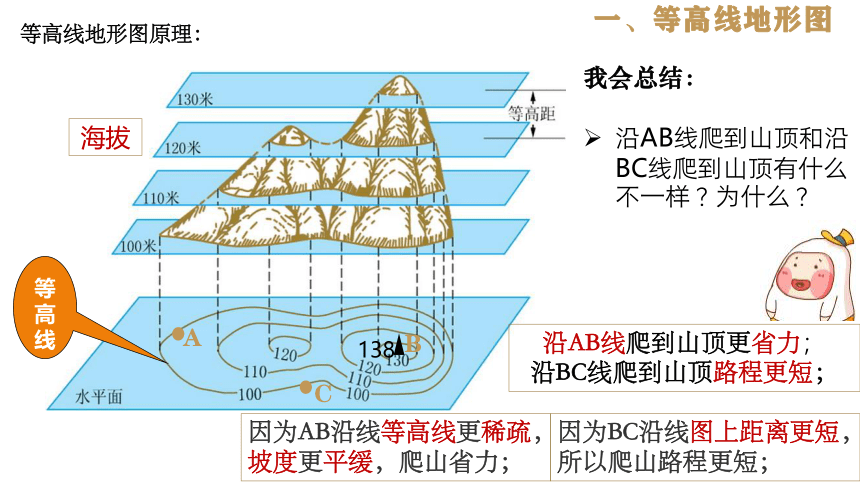

我会总结：
沿AB线爬到山顶和沿BC线爬到山顶有什么不一样？为什么？
海拔
138
A
B
C
沿AB线爬到山顶更省力；
沿BC线爬到山顶路程更短；
因为AB沿线等高线更稀疏，坡度更平缓，爬山省力；
因为BC沿线图上距离更短，所以爬山路程更短；
这两幅图表示的是不是同一个地区？为什么？
海拔
等高线地形图
分层设色地形图
二、分层设色地形图
二、分层设色地形图
分层设色地形图，是在等高线地形图的基础上绘制的。它能够直观地反映地势的起伏状况。
任务二：
1.观察图中不同颜色的区域，分析其海拔特点。
黄色区域的海拔一般在_____米以上。
绿色区域的海拔一般在_____米以下。
2.据左图，总结分层设色地形图上颜色深浅与海拔的对应关系。
绿色越深的地方，海拔_____；绿色越浅的地方，海拔_____。
褐色越深的地方，海拔_____；褐色越浅的地方，海拔_____。
二、分层设色地形图
500
500
越低
越高
越高
越低
三、地形剖面图
任务二：
1.请按照图中步骤，绘制完成地形剖面图。
2.DE线的海拔是如何变化的？请结合绘制后的地形剖面图，说说DE线的地面起伏特点。
任务三：
接下来的活动，既可以是轻松的平地赛，也可以是具有挑战性的翻山越岭之行。请根据自己的兴趣设计路线。
路 线：_______________
设计理由：____________
注意事项：____________
三、地形剖面图
课堂小结
分层设色地形图
等高线地形图
地形剖面图
地形图
带着地形图去越野
特点
判读
使用
小试牛刀
D
1. 读下面等高线地形图，完成下列要求：
（1）小河的流向是____________________；计划引小河水到C处，在AC和BC两条线路中，__________线路较合理，原因是：
A处比C处高，引水顺势下流，而B处比C处低，往高处引水较困难。
西北——东南
AC
A
B
C
D
2. 图中A、B两个山峰海拔更高的是_____，他们想选择一条相对平缓的路线登上山峰A，你认为应该选择线路CA还是DA？为什么？
C
A
CA
CA等高线更稀疏，所以坡度更缓
规律：等高线越密集，坡度越陡；等高线越稀疏，坡度越缓
峭壁（陡崖）
小试牛刀
