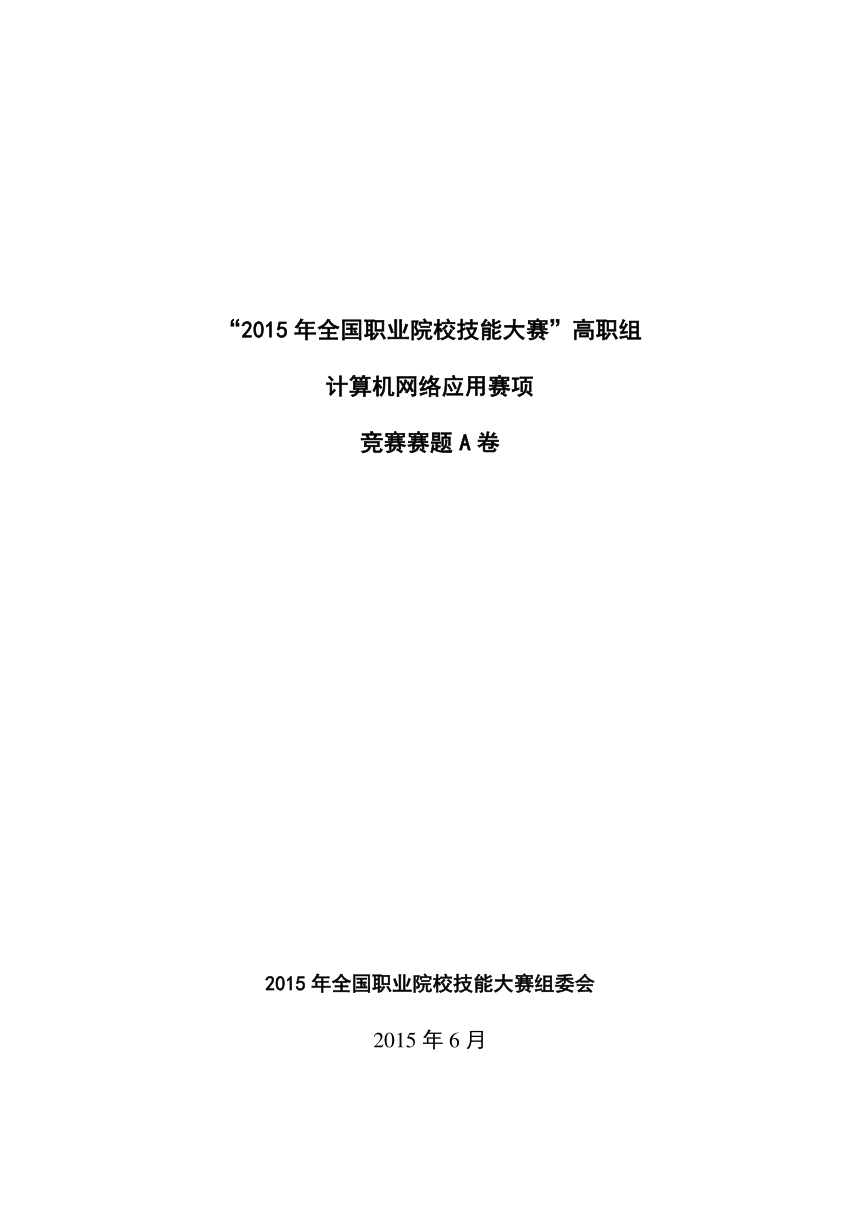

“2015 年全国职业院校技能大赛”高职组
计算机网络应用赛项
竞赛赛题 A 卷
2015 年全国职业院校技能大赛组委会
2015 年 6 月
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题

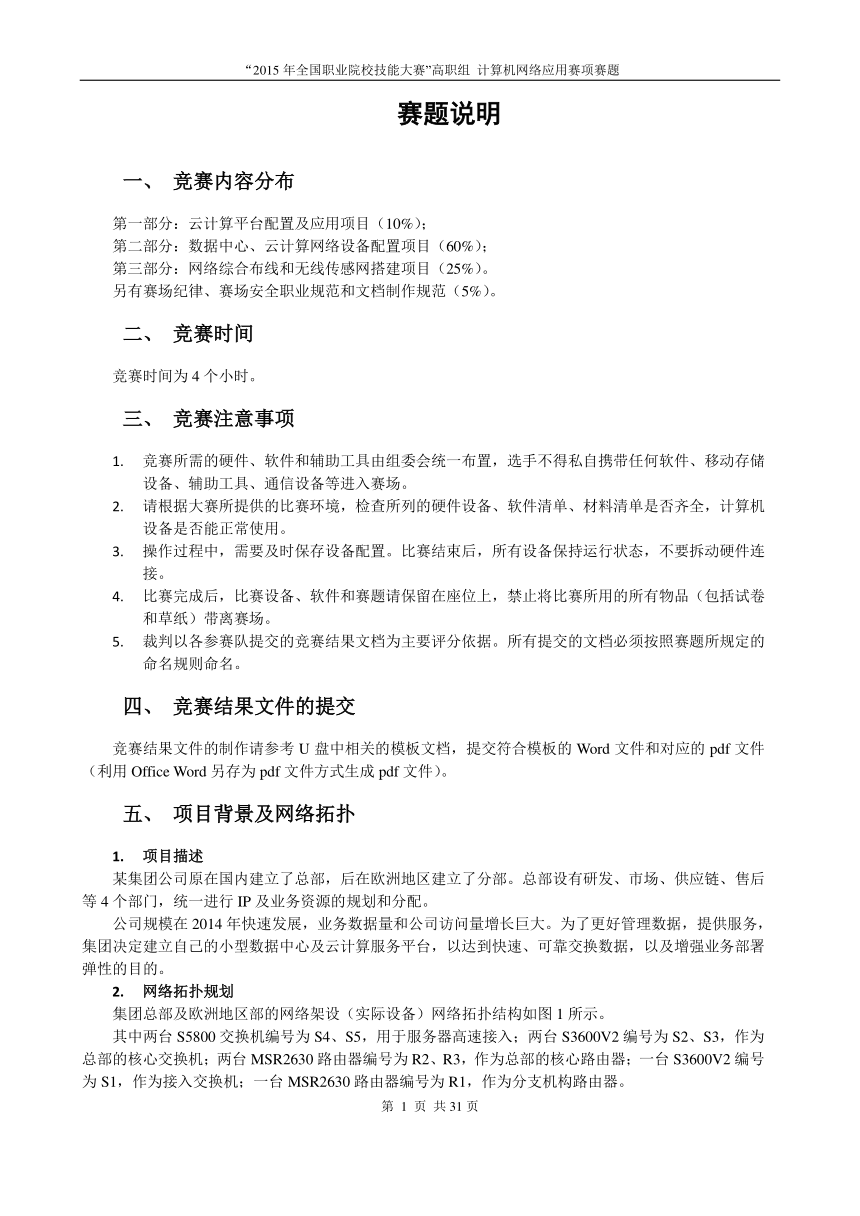

赛题说明
一、 竞赛内容分布
第一部分：云计算平台配置及应用项目（10%）；
第二部分：数据中心、云计算网络设备配置项目（60%）；
第三部分：网络综合布线和无线传感网搭建项目（25%）。
另有赛场纪律、赛场安全职业规范和文档制作规范（5%）。
二、 竞赛时间
竞赛时间为 4 个小时。
三、 竞赛注意事项
1. 竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储
设备、辅助工具、通信设备等进入赛场。
2. 请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机
设备是否能正常使用。
3. 操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，不要拆动硬件连
接。
4. 比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷
和草纸）带离赛场。
5. 裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交的文档必须按照赛题所规定的
命名规则命名。
四、 竞赛结果文件的提交
竞赛结果文件的制作请参考 U 盘中相关的模板文档，提交符合模板的 Word 文件和对应的 pdf 文件
（利用 Office Word 另存为 pdf 文件方式生成 pdf 文件）。
五、 项目背景及网络拓扑
1. 项目描述
某集团公司原在国内建立了总部，后在欧洲地区建立了分部。总部设有研发、市场、供应链、售后
等 4 个部门，统一进行 IP 及业务资源的规划和分配。
公司规模在 2014 年快速发展，业务数据量和公司访问量增长巨大。为了更好管理数据，提供服务，
集团决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署
弹性的目的。
2. 网络拓扑规划
集团总部及欧洲地区部的网络架设（实际设备）网络拓扑结构如图 1 所示。
其中两台 S5800 交换机编号为 S4、S5，用于服务器高速接入；两台 S3600V2 编号为 S2、S3，作为
总部的核心交换机；两台 MSR2630 路由器编号为 R2、R3，作为总部的核心路由器；一台 S3600V2 编号
为 S1，作为接入交换机；一台 MSR2630 路由器编号为 R1，作为分支机构路由器。
第 1 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题

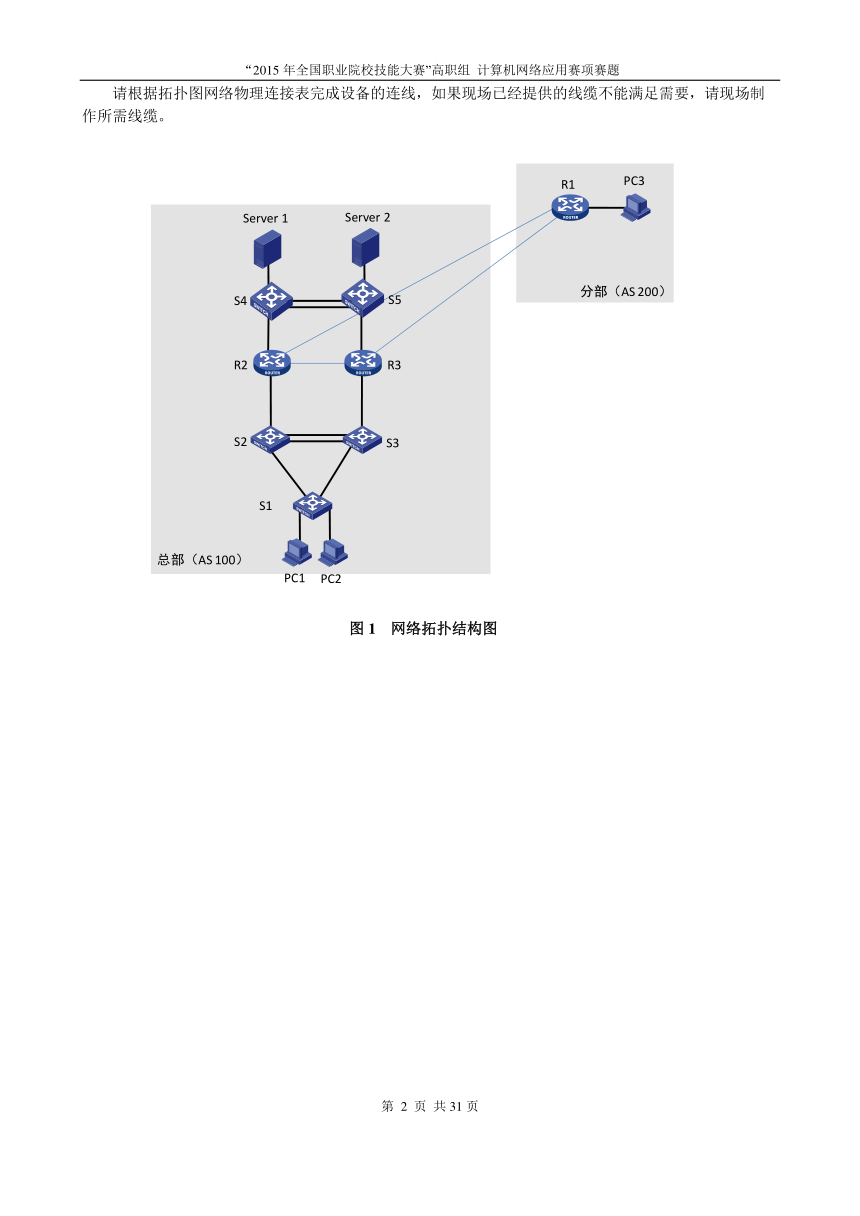

请根据拓扑图网络物理连接表完成设备的连线，如果现场已经提供的线缆不能满足需要，请现场制
作所需线缆。
R1 PC3
Server 1 Server 2
分部（AS 200）
S4 S5
R2 R3
S2 S3
S1
总部（AS 100）
PC1 PC2
图 1 网络拓扑结构图
第 2 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
表 1 网络物理连接表
源设备名称 设备接口 目标设备名称 设备接口
S1 E1/0/1 PC1
S1 E1/0/2 PC2
S1 E1/0/23 S2 E1/0/24
S1 E1/0/24 S3 E1/0/24
S2 E1/0/21 S3 E1/0/21
S2 E1/0/22 S3 E1/0/22
S2 E1/0/23 R2 G0/0
S3 E1/0/23 R3 G0/0
R2 G0/1 S4 G1/0/24
R3 G0/1 S5 G1/0/24
S4 G1/0/21 S5 G1/0/21
S4 G1/0/22 S5 G1/0/22
S4 G1/0/1 Server 1
S5 G1/0/1 Server 2
R1 S2/0 R2 S2/0
R1 S3/0 R3 S2/0
R1 G0/0 PC3
R2 S3/0 R3 S3/0
第 3 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题

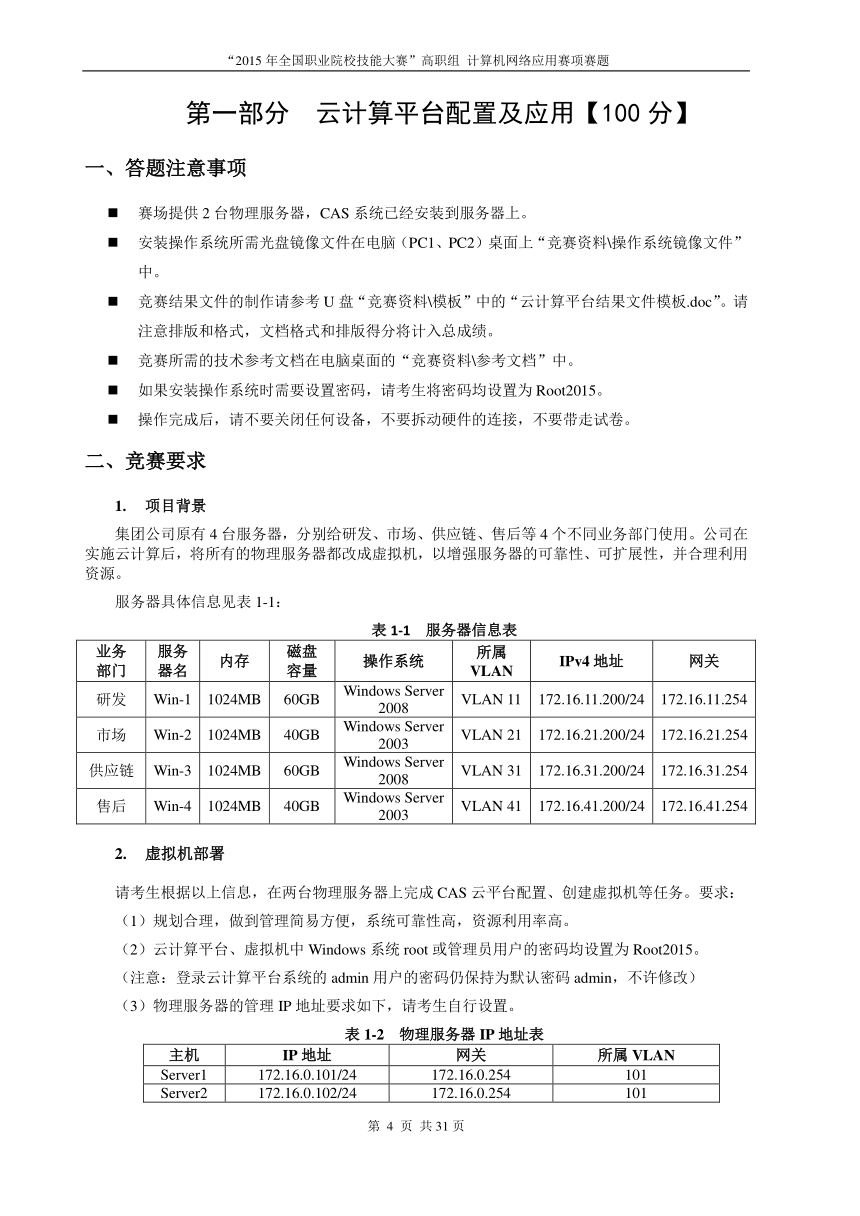

第一部分 云计算平台配置及应用【100 分】
一、答题注意事项
赛场提供 2 台物理服务器，CAS 系统已经安装到服务器上。
安装操作系统所需光盘镜像文件在电脑（PC1、PC2）桌面上“竞赛资料\操作系统镜像文件”
中。
竞赛结果文件的制作请参考 U 盘“竞赛资料\模板”中的“云计算平台结果文件模板.doc”。请
注意排版和格式，文档格式和排版得分将计入总成绩。
竞赛所需的技术参考文档在电脑桌面的“竞赛资料\参考文档”中。
如果安装操作系统时需要设置密码，请考生将密码均设置为 Root2015。
操作完成后，请不要关闭任何设备，不要拆动硬件的连接，不要带走试卷。
二、竞赛要求
1. 项目背景
集团公司原有 4 台服务器，分别给研发、市场、供应链、售后等 4 个不同业务部门使用。公司在
实施云计算后，将所有的物理服务器都改成虚拟机，以增强服务器的可靠性、可扩展性，并合理利用
资源。
服务器具体信息见表 1-1：
表 1-1 服务器信息表
业务 服务 磁盘 所属
内存 操作系统 IPv4 地址 网关
部门 器名 容量 VLAN
Windows Server
研发 Win-1 1024MB 60GB VLAN 11 172.16.11.200/24 172.16.11.254
2008
Windows Server
市场 Win-2 1024MB 40GB VLAN 21 172.16.21.200/24 172.16.21.254
2003
Windows Server
供应链 Win-3 1024MB 60GB VLAN 31 172.16.31.200/24 172.16.31.254
2008
Windows Server
售后 Win-4 1024MB 40GB VLAN 41 172.16.41.200/24 172.16.41.254
2003
2. 虚拟机部署
请考生根据以上信息，在两台物理服务器上完成 CAS 云平台配置、创建虚拟机等任务。要求：
（1）规划合理，做到管理简易方便，系统可靠性高，资源利用率高。
（2）云计算平台、虚拟机中 Windows 系统 root 或管理员用户的密码均设置为 Root2015。
（注意：登录云计算平台系统的 admin 用户的密码仍保持为默认密码 admin，不许修改）
（3）物理服务器的管理 IP 地址要求如下，请考生自行设置。
表 1-2 物理服务器 IP 地址表
主机 IP 地址 网关 所属 VLAN
Server1 172.16.0.101/24 172.16.0.254 101
Server2 172.16.0.102/24 172.16.0.254 101
第 4 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
3. 虚拟机管理
考虑到未来当业务增长后，可靠性及可扩展性的需求，目前要做的管理工作如下：
（1）设置虚拟机备份策略，将所有虚拟机在每月的 1 日 0 时进行全部备份，并在每周日晚 0 时
进行增量备份。
（2）设置高可用性（HA），使所有虚拟机能够在物理服务器或虚拟机故障时自动迁移（契合未
来多台服务器部署的情况）。
（3）安装 CAS Tools 组件，使 CAS 平台能够及时准确的监控所有虚拟机的状态信息。
4. 组织部署
为了在云计算平台上更好的管理用户及云资源，需要在 CAS 平台中进行组织部署。具体要求见
表 1-3：
表 1-3 组织信息表
角色 名称 定义
系统管理员 h3cadmin 属于系统管理员组且具有最高权限
组织操作员 it-manager 管理所有组织
分别对应研发、市场、供应链、售后等
组织 RD、MK、SC、TS
4 个部门
RD-G01 、 MK-G01 、 分别属于 RD、MK、SC、TS 等 4 个组
用户分组
SC-G01、TS-G01 织
RD-U01 、 MK-U01 、 分别属于 RD-G01、MK-G01、SC-G01、
用户
SC-U01、TS-U01 TS-G01 等 4 个用户分组
5. 虚拟桌面及电子流部署
公司对各部门用户实施虚拟机在线申请审批制度。要求各用户能通过用户自助服务而申请云主机。
具体要求见表 1-4：
表 1-4 云主机信息
用户 名称 操作系统 内存 所属 VLAN IPv4 地址 网关
RD-U01 RD-U01 Windows 2003 512MB VLAN 11 172.16.11.250/24 172.16.11.254
MK-U01 MK-U01 Windows 2003 512MB VLAN 21 172.16.21.250/24 172.16.21.254
SC-U01 SC-U01 Windows 2003 512MB VLAN 31 172.16.31.250/24 172.16.31.254
TS-U01 TS-U01 Windows 2003 512MB VLAN 41 172.16.41.250/24 172.16.41.254
在配置完成后，向所有用户操作系统发送一条标题为“Hello”，内容为“Hello! This is a test message!”
的云消息。
6. 项目配置文档制作
上述实施完成后，参照 U 盘“竞赛资料\模板”中的“云计算平台结果文件模板.doc”，制作本组
的项目配置文档。文档名称为“云计算平台文档-组号.doc”，其中所包含的截图如下：
（1）所有虚拟机（包括云主机所在的虚拟机）的概要信息（包含虚拟机 CPU、内存、硬盘、VLAN、
CAS Tools）截图；
（2）所有虚拟机（包括云主机所在的虚拟机）上所安装操作系统的 IP 地址配置（包含 IP 地址、
掩码、网关等信息）截图；
（3）各虚拟机的备份策略及 HA 配置页面截图；
（4）用户、用户分组、组织、操作员信息（包含用户名称、与用户分组及组织的关系）截图；
第 5 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
（5）各用户通过用户自助服务的登录首页页面；
（6）各云主机的基本属性页面（包含云主机名称、操作系统、内存等信息）；
（7）各云主机的云消息页面。
以上截图都保存到名称为“云计算平台结果文档.doc”的 word 文档相应位置中。
7. 提交竞赛结果文件
将文件“云计算平台结果文档.doc”保存到“桌面\竞赛结果\”目录中，并同时生成对应的 pdf
文件。竞赛结束前利用 U 盘提交“竞赛结果”目录。
注意：考生在 U盘中所提交的文件是竞赛结果的唯一依据，请考生一定确保文件确实有效，能够
正常读取。
第 6 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
第二部分 部署数据中心网络【600 分】
一、答题注意事项
考生在 PC 机上通过 Secure CRT 软件配置网络设备，软件已经安装在电脑中。
竞赛结果文件的制作请参考 U 盘“竞赛资料\模板”中的“网络设备结果文件模板.doc”。请注
意排版和格式，文档格式和排版得分将计入总成绩。
竞赛所需的技术参考文档在 U 盘上的“竞赛资料\参考文档”中。
操作完成后，请保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要带走试卷。
二、网络设备初始化信息
表 2-1 网络设备初始化信息表
序号 设备名 设备型号 软件版本
1 R1 RT-MSR2630-AC version 7.1.049
2 R2 RT-MSR2630-AC version 7.1.049
3 R3 RT-MSR2630-AC version 7.1.049
4 S1 LS-3600V2-28TP-EI version 5.20
5 S2 LS-3600V2-28TP-EI version 5.20
6 S3 LS-3600V2-28TP-EI version 5.20
7 S4 LS-5800-32C-H3 version 5.20
8 S5 LS-5800-32C-H3 version 5.20
三、竞赛要求
1． 背景
公司有 4 个不同业务部门和分部，彼此间需要互联互通，同时也需要对某些业务进行互访限制。
另外，各业务对网络可靠性要求较高，要求网络核心区域发生故障时的中断时间尽可能短。还有，网
络部署时要考虑到网络的可管理性，并合理利用网络资源。
2． PPP 部署
总部路由器与分部路由器间属于广域网链路。需要使用 PPP 进行安全保护。
PPP 的具体要求如下：
使用 CHAP 协议；
双向认证，用户名+验证口令方式；
用户名和密码均为 123456。
3． 虚拟局域网
为了减少广播，需要规划并配置 VLAN。具体要求如下：
配置合理，链路上不允许不必要的数据流通过。
交换机与路由器间的互连物理端口、S2 和 S3 间的 E1/0/22 端口、S4 和 S5 间的 G1/0/22
端口直接使用三层模式互连。
第 7 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
规划 S4 和 S5 交换机的 G1/0/1 至 G1/0/16 端口为连接服务器的端口；S2 和 S3 间的
E1/0/21 端口、S4 和 S5 间的 G1/0/21 端口为 Trunk 类型。
根据上述信息及表 2-2，在交换机上完成 VLAN 配置和端口分配。
表 2-2 VLAN 分配表
设备 VLAN 编号 VLAN 名称 端口 说明
S1 VLAN11 RD E1/0/1 至 E1/0/4 研发
VLAN21 Sales E1/0/5 至 E1/0/8 市场
VLAN31 Supply E1/0/9 至 E1/0/12 供应链
VLAN41 Service E1/0/13 至 E1/0/16 售后
4． IPv4 地址部署
根据表 2-3，为网络设备分配 IPv4 地址。
表 2-3 IPv4 地址分配表
设备 接口 IPv4 地址
S2 VLAN11 192.168.11.252/24
VLAN21 192.168.21.252/24
VLAN31 192.168.31.252/24
VLAN41 192.168.41.252/24
E1/0/22 11.0.0.1/30
E1/0/23 11.0.0.5/30
LoopBack 0 9.9.9.202/32
S3 VLAN11 192.168.11.253/24
VLAN21 192.168.21.253/24
VLAN31 192.168.31.253/24
VLAN41 192.168.41.253/24
E1/0/22 11.0.0.2/30
E1/0/23 11.0.0.9/30
LoopBack 0 9.9.9.203/32
S4 VLAN11 172.16.11.252/24
VLAN21 172.16.21.252/24
VLAN31 172.16.31.252/24
VLAN41 172.16.41.252/24
VLAN101 172.16.0.252/24
G1/0/22 11.0.0.33/30
G1/0/24 11.0.0.26/30
LoopBack 0 9.9.9.204/32
S5 VLAN11 172.16.11.253/24
VLAN21 172.16.21.253/24
VLAN31 172.16.31.253/24
VLAN41 172.16.41.253/24
VLAN101 172.16.0.253/24
G1/0/22 11.0.0.34/30
G1/0/24 11.0.0.30/30
LoopBack 0 9.9.9.205/32
R1 S2/0 11.0.0.13/30
S3/0 11.0.0.17/30
G0/0 172.16.50.254/24
LoopBack 0 9.9.9.1/32
R2 G0/0 11.0.0.6/30
G0/1 11.0.0.25/30
第 8 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
S2/0 11.0.0.14/30
S3/0 11.0.0.21/30
LoopBack 0 9.9.9.2/32
R3 G0/0 11.0.0.10/30
G0/1 11.0.0.29/30
S2/0 11.0.0.18/30
S3/0 11.0.0.22/30
LoopBack 0 9.9.9.3/32
5． IPv4 IGP 路由部署
总部的 S2、S3、R2、R3 使用 RIP 协议；S4、S5、R2、R3 使用 OSPF 协议。具体要求如下：
R2、R3 是边界路由器，且其互连接口属于 OSPF 区域；
RIP 进程号为 1，版本号为 RIP-2，取消自动聚合；
OSPF 进程号为 10，区域 0；
要求业务网段中不出现协议报文；
要求所有路由协议都发布具体网段；
为了管理方便，需要发布 Loopback 地址；并尽量在 OSPF 域中发布；
优化 OSPF 相关配置，以尽量加快 OSPF 收敛；
不允许发布缺省路由，也不允许使用静态路由。
6． IPv4 BGP 路由部署
总部与分部间使用 BGP 协议。具体要求如下：
分部为 AS200，总部为 AS100；
总部内 R2、R3 需要建立 IBGP 连接；
分部的所有路由必须通过 network 命令来发布，总部路由通过引入方式来发布；
分部向总部发布缺省路由。
最终，要求全网路由互通。
7． 路由优化部署
考虑到路由协议众多，且有引入路由的行为，为了防止本路由域内始发路由被再引回到本路由域，
从而造成环路，规划在路由引入时使用 Route-Policy 来进行过滤。具体要求如下：
采用给路由打标签的方式来实现；
OSPF 路由标签值为 10，BGP 路由标签值为 100，RIP 标签值为 50；
要求配置简单，实现合理。
8． PBR
考虑到分部到总部间有 2 条广域网线路，为合理利用带宽，规划从分部去往总部的 FTP 数据通过
R1-R2 的线路转发，从分部去往总部的 WEB 数据通过 R1-R3 的线路转发。为达到上述目的，采用 PBR
来实现。具体要求如下：
分部去往总部的 FTP 数据由 ACL3001 来定义；
分部去往总部的 WEB 数据由 ACL3002 来定义。
9． MSTP 及 VRRP 部署
在总部交换机 S2、S3 上配置 MSTP 防止二层环路；要求 VLAN11 和 VLAN21 的数据流经过 S2
转发，S2 失效时经过 S3 转发；VLAN31 和 VLAN41 的数据流经过 S3 转发，S3 失效时经过 S2 转发。
第 9 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
所配置的参数要求如下：
region-name 为 H3C；
实例 1 对应 VLAN11 和 VLAN21，实例 2 对应 VLAN31 和 VLAN41。
S2 作为实例 1 中的主根，实例 2 中的从根；S3 作为实例 2 中的主根，实例 1 中的从根。
在 S2 和 S3 上配置 VRRP，实现主机的网关冗余。所配置的参数要求见表 2-4。
表 2-4 VRRP 参数表
VLAN VRRP 备份组号（VRID） VRRP 虚拟 IP
VLAN11 10 192.168.11.254
VLAN21 20 192.168.21.254
VLAN31 30 192.168.31.254
VLAN41 40 192.168.41.254
S2 作为 VLAN11 和 VLAN21 内主机的实际网关，S3 作为 VLAN31 和 VLAN41 内主机
的实际网关，且互为备份；其中各 VRRP 组中高优先级设置为 150，低优先级设置为 110。
在 S4 和 S5 上配置 VRRP，实现主机的网关冗余。所配置的参数要求见表 2-5。
表 2-5 VRRP 参数表
VLAN VRRP 备份组号（VRID） VRRP 虚拟 IP
VLAN11 10 172.16.11.254
VLAN21 20 172.16.21.254
VLAN31 30 172.16.31.254
VLAN41 40 172.16.41.254
VLAN101 50 172.16.0.254
S4作为VLAN11、VLAN21和VLAN101内主机的实际网关，S5作为VLAN31和VLAN41
内主机的实际网关，且互为备份；其中各 VRRP 组中高优先级设置为 150，低优先级设
置为 110。
10． QoS 部署
因总部与分部间的广域网带宽有限，为了保证关键的应用，需要在设备上配置 QoS，使分部与总
部 DNS 服务器（172.16.31.200）间的 DNS 数据流能够被加速转发（EF），最大带宽为链路带宽的 10%。
所配置的参数要求如下：
ACL 编号为 3030（匹配 DNS 数据流）；
classifier 名称为 DNS；
behavior 名称为 DNS；
QoS 策略名称为 DNS。
11． 设备与网络管理部署
根据表 2-6，为网络设备配置主机名。
表 2-6 网络设备名称表
拓扑图中设备名称 配置主机名（Sysname 名） 说明
S1 S1 总部接入交换机
S2 S2 总部核心交换机 1
S3 S3 总部核心交换机 2
S4 S4 总部数据中心交换机 1
S5 S5 总部数据中心交换机 2
R1 R1 分部路由器
R2 R2 总部路由器 1
R3 R3 总部路由器 2
为路由器开启 SSH（Stelnet）服务端功能，对 SSH 用户采用 password 认证方式，用
第 10 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
户名和密码为 admin，密码为明文类型，用户角色为 network-admin。
为交换机开启 Telnet 功能，对所有 Telnet 用户采用本地认证的方式。创建本地用户，
设定用户名和密码为 admin 的用户有 3 级命令权限，用户名和密码为 000000 的用户
有 1 级命令权限。密码为明文类型。
为路由器开启简单网络管理协议（SNMP）。要求网管服务器只能通过 SNMPv3 访问
设备，且用户只能读写节点 snmp 下的对象；mib 对象名、SNMP 组名和用户名都为
2015，认证算法为 md5，加密算法为 3des，认证密码和加密密码都是明文方式，密
码是 123456。
12． 提交竞赛结果文件
竞赛结果文件命名为“网络设备配置结果文件.doc”，文档格式严格参照“网络设备结果文件模
板.doc”。内容包括：
（1） R1 的 display current-configuration 信息；
（2） R2 的 display current-configuration 信息；
（3） R3 的 display current-configuration 信息；
（4） S1 的 display current-configuration 信息；
（5） S2 的 display current-configuration 信息；
（6） S3 的 display current-configuration 信息；
（7） S4 的 display current-configuration 信息；
（8） S5 的 display current-configuration 信息。
将文件“网络设备配置结果文件.doc”保存到“桌面\竞赛结果\”目录中，并同时生成对应的 pdf
文件，竞赛结束前利用 U 盘提交“竞赛结果”目录。
注意：考生在 U盘中所提交的文件是竞赛结果的唯一依据，请考生一定确保文件确实有效，能够
正常读取。
第 11 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
第三部分 网络综合布线和无线传感网搭建项目【250分】
一、答题注意事项
请按表 3-1，检查比赛中使用硬件、连接线等设备、材料和软件是否齐全，计算机设备是否能
正常使用。
禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
操作过程中，请及时保存设备配置。
比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
仔细阅读比赛试卷，分析需求，按照试卷要求进行设备配置和调试。
二、比赛环境
表3-1 竞赛软硬件环境
序号 类别 设备 厂商 型号 单位 数量 备注
1 硬件 钢制实训墙组 企想 QX-PAW-L1.1 套 1
2 硬件 光缆性能测试实训装置 企想 QXPLD-PX13-C 台 1
3 硬件 综合布线工具箱 企想 QXPNT-13-1 个 1
4 硬件 光纤工具箱 企想 QXPNT-13-2 个 1
5 硬件 电动工具箱 国产 QXPNT-13-3 个 1
6 硬件 网线 国产 箱 1
7 硬件 皮线光纤 国产 米 70
8 硬件 25 对大对数 国产 米 30
9 硬件 人字梯 国产 把 1
配套实训产品（配线架、理线
10 硬件 国产 套 1
器等）
配套辅材（底盒、面板、模块、
11 硬件 国产 套 1
线管、线槽等）
12 硬件 无线传感网组网套件 企想 QXZIGWS-13 套 1
13 软件 无线传感网应用平台软件 企想 QX-ZIG-SW13 套 1
第 12 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
表3-2 耗材清单
序号 设备名称 型号/规格 数量 单位
1 24口网络配线架 24 口 RJ45 3 个
2 110配线架 110语音 100对 3 个
3 12口光纤配线架 12口光纤配线架 3 个
4 SC耦合器 SC 接口 12 个
5 网线 CAT5e 305米/箱 1 箱
6 皮线光纤(缆) FTTH-1单芯单模 70 米
7 25对大对数电缆 HYV25 30 米
8 光纤快速连接器 SC 40 个
9 网络水晶头 RJ45 50 个
10 网络模块 RJ45 10 个
11 电话模块 RJ11 12 个
12 86明盒 86 明装 12 个
13 86暗盒 86 暗装 4 个
14 双口面板 双口 12 个
15 20PVC线槽 20*10 20 米
16 40PVC线槽 40*20 20 米
17 20PVC线管 Φ20 20 米
18 20线管弯头 Φ20PVC 线管配件 10 个
19 20线管三通 Φ20PVC 线管配件 5 个
20 20线管直通 Φ20PVC 线管配件 5 个
21 20线管管卡 Φ20PVC 线管配件 30 个
22 50PVC线管 Φ50 6 米
23 50线管弯头 Φ50PVC 线管配件 5 个
24 50线管三通 Φ50PVC 线管配件 2 个
25 50线管卡 Φ50PVC 线管配件 10 个
26 十字螺丝 M5X20 80 个
27 机柜螺丝 M5X16 50 个
28 4号尼龙扎带 4# 50 根
29 标签扎带 50 个
30 标签纸 1 袋
31 记号笔 1 只
32 20黄腊管 Φ20 1 米
33 50黄腊管 Φ50 1 米
说明：
（1） 3个24口网络配线架为FD机柜内安装使用；
（2） 3个100对110配线架为FD机柜内安装使用；
（3） 3个光纤配线架为FD机柜内安装使用。
第 13 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
三、网络综合布线项目
(一) 项目背景
山东省济南市某广告公司在该市经济开发区新开发一高端商务办公大楼，该市场部办公分三
个楼层。由于市场办公人员数量需求，未来规划需要。现需在一、二、三层分别设一个配线间，
二层同时做为集线箱使用。考虑办公主干传输性能和带宽的需求，语音主干用大对数，网络主干
光纤传输，网络与语音点位均采用超五类网线敷设。请根据例图1-2，实现该广告公司办公点办
公规划需求。
(二) 竞赛内容
综合布线部分依据试题中附图以及具体要求，完成综合布线施工安装，具体要求如下：
（1） 项目计划合理，工程材料规格选择正确，数量选择合理。
（2） 安装施工规范，符合竞赛题目要求，包括工作区、水平子系统、管理间、设备间、垂直
子系统、建筑物子系统等安装施工和铜缆布线，进行明槽明管或暗管的敷设，配线架、理
线架等常用器材的安装和配线端接等。
（3） 文明施工，安全操作。
（4） 设计和安装施工以及管理符合GB50311-2007《综合布线系统工程设计规范》国家标准，
测试验收符合GB50312-2007《综合布线系统工程验收规范》国家标准。
主要参考标准：
GB50311-2007《综合布线系统工程设计规范》
GB50312-2007《综合布线系统工程验收规范》
GB50174-2008《电子信息系统机房设计规范》
GB21671-2008《基于以太网技术的局域网系统验收测评规范》
比赛环境介绍：
参赛选手根据给定的竞赛任务需求，完成一定规模的信息网络与无线传感网网络搭建。竞赛场地
按照U形布置竞赛工位。竞赛工位用钢制模拟墙模拟工程现场操作区，每个工位面积在12㎡左右（本
次大赛基础竞赛设备由上海企想信息技术有限公司提供）。
第 14 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附图3-1：工位布局图
4号墙
FD机柜 50线管连接
FD配线架 BD机柜
BD配线架
530x300x300 壁装机
柜6U每层1个，共3层
86x86明装塑料底盒
86x86明装塑料底盒
FD配线架
1号墙
综合布线链路安装俯视图
第 15 页 共 31 页
2号墙 3号墙
电脑桌 电脑桌
座椅 座椅
电脑桌 电脑桌
座椅
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附图3-2：综合布线系统链路结构图
FD3配线架
10
数据：3个信息点
11
语音：3个信息点
12
大
光纤
对
FTTH-1
数
FD2配线架
7
大对数 数据：2个信息点
8
光纤FTTH-1
语音：2个信息点
9
大
光纤
BD配线架 对FTTH-1
数
1
2
3 数据：3个信息点
4
5 语音：3个信8息点
6
FD1配线架
第 16 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附图 3-3：楼体管槽立面展开安装图
1号墙 2号墙 3号墙 4号墙
三层 房间号301 房间号302 房间号303 房间号304 房间号305 房间号306 楼层管理间 中心机房
BD机柜
45度角拼接
节点板 节点板
1 7
节点板 FD3机柜 节点板
2 8
节点板 节点板
3 9
45度角拼接 45度角拼接
节点板 节点板
4 手工弯头 10
使用黄腊管
二层
节点板 节点板 接入机柜
5 11
201 202 203 204 205 206 FD2机柜
节点板
6 手工弯头
节点板
12
45度角拼接 45度角拼接
手工弯头
手工弯头
FD1机柜
45度角拼接
45度角拼接 45度角拼接
线缆采用水平方
一层 房间号101 房间号102 房间号103 房间号104 房间号105 房间号106 楼层管理间 式走向BD机柜
根据现场布置情况，请参赛选手特别注意下列规定：
1.BD为光纤性能测试实训装置，是一台开放机架，模拟建筑物子系统中心设备间机柜。
2.FD1、FD2、FD3为壁装式机柜，模拟建筑物楼层管理间机柜，需根据附图所示自行安装。
3.FD2壁装式机柜，同时模拟建筑物楼层分线箱机柜，需根据附图所示自行安装。
4.该建筑物网络综合布线系统全部使用超五类双绞线铜缆。
第 17 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附图3-4：管理间6U机柜安装图
24口网络配线架T1 24口网络配线架T1 24口网络配线架T1
100对110配线架T2 100对110配线架T2 100对110配线架T2
光纤配线架 T3 光纤配线架 T3 光纤配线架 T3
6 U壁装机柜（FD1） 6 U壁装机柜（FD2） 6 U壁装机柜（FD3）
附表3-1 配线架端口对应表
楼层机柜配线架编号 点位编号/线缆编号 主干大对
序 机柜 配线架端
网络 语音 光纤 数编号
号 编号 口号 网络 D 语音 T 光纤 G
配线架 配线架 配线架 /110 编号
1 1 D102 T104 G01→FD2-G05 FD1(1～25
2 2 D103 T105 G02→FD2-G06 对）-1→
FD1 T1 T2 T3
FD2(1～25
3 3 D106 T106
对）-2
4 1 D201 T204 语音点位 T
FD2 T1 T2 T3
5 2 D205 T205 →右上-4
6 1 D301 T301 G01→FD2-G07 FD3(1～25
7 2 D303 T303 G02→FD2-G08 对)-1→
FD3 T1 T2 T3
FD2(1～25
8 3 D305 T305
对)-3
G01→FD2-G01 BD（1～25
G02→FD2-G02 对）-1→
9 BD B C A 1～25 对 无 无
G03→FD2-G03 FD2(1～25
G04→FD2-G04 对）-1
说明：FDn(1～25对）-n（其中-n为110配线架组号，分别为：左上-1，左下-2，右下-3，右上-4）
（三）项目安装、施工及管理
1. 中心设备间子系统的安装和端接
(1) 按项目需求，完成BD机柜内线缆整理及绑扎工作。
(2) 按附图3-1、3-3所示，完成BD机柜至FD2壁装机柜干线子系统线管敷设，安装1根Φ50mmPVC线管，
墙体至BD机柜部分线管贴地敷设，要求安装位置正确，接口处安装牢固。
(3) 按附图3-1、3-3所示，FD2壁装机柜敷设1根25对大对数、4根单芯皮线光缆作为干线线缆至BD机
柜，FD2与BD机柜中分别合理预留干线线缆，使用标签纸做好标签编号。
(4) 按附表3-4所示，完成FD2与BD之间语音配线架1根25对大对数的端接，端接线序按大对数色谱端
接。使用标签纸做好标签编号。
(5) 按附表3-4所示，完成FD2与BD之间4根皮线光缆的冷接操作，由BD光纤配线架3-4号端口后面出线
第 18 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
至FD2光纤配线架3-4号端口并上架，使用标签纸做好标签记号。
(6) 制作4根2米长568B-568B跳线，要求满足568B通断测试；制作2根1米长568A-568B跳线，要求满足
568A通断测试。
(7) 制作4根1米长SC-SC光纤跳线。使用1550波长测试，阀值设为0.5，测试通过为跳纤合格（预先将
光纤测试平台阈值→用户1设置为0.5，测试损耗值字体蓝色为合格，红色为不合格。）
(8) 6U机柜内预留30cm～60cm长度线缆。
2. 楼层管理间任务要求
壁装机柜FD1、FD2、FD3配线架的端接安装：
(1) 按照附图3-4所示，完成FD1、FD2、FD3壁装机柜内配线架的安装，要求安装位置正确，安装牢固。
(2) 按附图3-2、3-3、附表3-1所示，完成FD1、FD2、FD3壁装机柜网络配线架端接，模块端接线序统
一按照568B进行端接，使用标签纸做好标签记号。
(3) 按附图3-2、3-3、附表3-1所示，完成FD1、FD2、FD3壁装机柜语音配线架信息点端接，语音模块
按照模块色标端接（绿白3-蓝2-蓝白3-绿4）；110配线架从左到右依次顺序端接，信息点至110
上层连接块，对应配线架大对数成对端接（按照绿白3-绿2、蓝白3-蓝4顺序端接）；FD2→FD1大
对数至110配线架按大对数色谱从左到右进行端接（主色：白、红、黑、黄、紫；次色：蓝、橙、
绿、棕、灰，以下类同），使用标签纸做好标签编号。
(4) 按附图3-2、3-3、附表3-1所示，完成FD1壁装机柜2芯皮线光缆的冷接操作，由FD1光纤配线架的
3-2号端口的后端接入FD2光纤配线架的5-6号端口的后端盘纤后并上架，使用标签扎带做好标签
编号。
(5) 按附图3-2、3-3、附表3-1所示，完成FD3壁装机柜2芯皮线光缆的冷接的操作，由FD3光纤配线架
的3-2号端口的后端接入FD2光纤配线架的7-8号端口的后端盘纤后并上架，使用标签纸做好标签
编号。
(6) 6U机柜内预留30cm～60cm长度线缆。
3. 垂直及水平子系统的管槽及布线安装
按照附图3-3所示位置完成垂直及水平子系统线槽、线管安装及线缆敷设。要求安装位置正确，固定
牢固，接头整齐美观，布线施工规范合理。
（1） 垂直子系统布线施工
1) 按照附图3-3所示完成FD1→FD2、FD3→FD2壁装机柜之间的垂直子系统的安装，使用40PVC线槽来
实现链路的安装，线槽与机柜连接处严实，要求线管两端、线槽两端必须安装螺丝固定，安装位
置正确，固定牢固，接头整齐美观，布线施工规范合理。
第 19 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
2) 按照附图3-3所示，所有线槽直角弯均需由45°拼接角完成。
3) 按照附图3-2、3-3所示，完成FD1→FD2之间一根25对大对数、2根单芯光纤的敷设。要求合理预
留线路线缆，使用标签纸做好线缆标签记号。
4) 按照附图3-2、3-3所示，完成FD3→FD2之间一根25对大对数、2根单芯光纤的敷设。要求合理预
留线路线缆，使用标签纸做好标签记号。
（2） 水平子系统一层布线施工
1) 按照附图3-3所示完成FD1壁装机柜到终端的水平子系统的安装，使用正确材料来实现链路的安装，
暗槽线管与机柜接口处使用黄腊管连接，要求线管两端、线管弯头两端必须安装管卡固定，安装
位置正确，固定牢固，接头整齐美观，布线施工规范合理。
2) 按照附图3-3所示，选择相应的线管配件，除了图示要求手工制作弯头之外，其余均使用成品弯
头。
3) 暗槽中管线必须严格依据图纸要求施工，线管需固定牢固，线管与线管、线管与底盒的接缝处不
得有松动或超过2mm空隙出现。
4) 按照附图3-2、3-3所示，完成FD1网络与语音配线架到信息点位的线缆敷设，均使用网线敷设。
要求合理预留线路线缆，使用标签纸做好面板标签及线缆标签。
（3） 水平子系统二层布线施工
1) 按照附图3-3所示完成FD2壁装机柜到终端的水平子系统的安装，使用Φ20PVC线管、20PVC线槽、
40PVC线槽来实现链路的安装，要求线槽两端、线槽两端必须使用安装螺丝固定，安装位置正确，
固定牢固，接头整齐美观，布线施工规范合理。
2) 按照附图3-3所示，所有线槽直角弯均需由45°拼接角完成。
3) 按照附图3-2、3-3所示，完成FD2网络和语音配线架到信息点位的线缆敷设，均使用网线敷设。
要求合理预留线路线缆，使用标签纸做好面板标签及线缆标签。
（4） 水平子系统三层布线施工
1) 按照附图3-3所示完成FD3壁装机柜到终端的水平子系统的安装，使用Φ20PVC线管、20PVC线槽、
40PVC线槽来实现链路的安装，要求线槽两端、线槽两端必须使用安装螺丝固定，安装位置正确，
固定牢固，接头整齐美观，布线施工规范合理。
2) 按照附图3-3所示，所有线槽直角弯均需由45°拼接角完成。
3) 按照附图3-2、3-3所示，完成FD3网络和语音配线架到信息点位的线缆敷设，均使用网线敷设。
要求合理预留线路线缆，使用标签纸做好面板标签及线缆标签。
4. 工作区子系统的安装
第 20 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
按照附图3-2、3-3所示位置，完成一层、二、三层信息点位的底盒面板的安装，要求位置正确，固定
牢固，标记清晰，布线施工规范合理。
按照附图3-3所示，完成FD1、FD2、FD3终端共12个底盒，要求正确选择底盒类型，安装位置正确，固
定牢固，布线施工规范合理。
注：图示中的单口面板使用双口面板替代。（双口面板中的信息点定义为：左边端口为网络（数据）
信息点，右边端口为语音(电话)信息点。请参考端口对应表及图例说明。）
5. 施工管理
(1) 要求施工中使用安全护具，文明规范施工。
(2) 要求施工分工合理、并行施工。
(3) 要求施工正确使用施工工具、合理用料。
要求施工完成后清洁现场，工具还原摆放到工具箱等。
四、无线传感网应用项目
1. 注意事项
（1） 请按照以下比赛环境，检查比赛中使用硬件、连接线等设备、材料和软件是否齐全，计算机
设备是否能正常使用。
（2） 本赛题可使用编号为 PC1、PC2、PC3中任何一台计算机进行操作，选手行决定，最终竞赛结
果文件必须使用 U盘提交。
（3） 禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
（4） 操作过程中，需要及时保存设备配置。比赛过程中，不要对任何设备添加密码。
（5） 比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
（6） 仔细阅读比赛试卷，分析需求，按照试卷要求进行设备配置和调试。
2. 比赛环境
（1）竞赛软件平台
操作系统：Microsoft Windows 7
软件平台： Framework 4.0
应用软件：无线传感网实验平台软件
（2）竞赛项目使用器材与技术平台
第 21 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附表3-2 无线传感网设备清单
设备 厂商 型号 数量
无线传感网套件 企想 QXZIGWS-12-2 1
USB转串口线 企想 2
充电电池 13
5V电源适配器 2
电脑 国产 1
节点板 GK-ED004 12
协调器 QFRF-XTQ-1 V1.3 1
设备清单 1
3. 参数配置及组网
（1）参数配置
使用“无线传感网实验平台软件”配置节点板的板号、板类型等参数，其中采样间隔为 5000ms。
（2）组网
将各Zigbee设备连接组网，组网成功后，将“无线传感网实验平台软件”中的“设备状态”和“设备
控制”页面的设备清单，分别截图并保存至
桌面\竞赛结果\无线传感网结果文件.doc
4. 数据采集
将各 Zigbee设备组网成功后，按以下要求采集传感器的数值，并截图保存。
（1）采集烟雾传感器数据，同时使数据变化，生成明显的变化曲线，截屏并将曲线图保存在
桌面\竞赛结果\无线传感网结果文件.doc
（2）采集光照传感器数据，同时使数据变化，生成明显的变化曲线，截屏并将曲线图保存在
桌面\竞赛结果\无线传感网结果文件.doc
（3）采集湿度传感器数据，同时使数据变化，生成明显的变化曲线，截屏并将曲线图保存在
桌面\竞赛结果\无线传感网结果文件.doc
5. 设备控制
按要求控制对应的设备，并把指令流保存到相应的路径下。
请参赛选手实现以下功能：
（1）控制蜂鸣器打开，然后再关闭，并把对应的指令流保存到
第 22 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
桌面\竞赛结果\蜂鸣器.txt
（2）控制 LED灯以全部关闭，然后以 4、2、3、1的顺序依次打开，并把对应的指令流保存到
桌面\竞赛结果\LED.txt
（3）将模拟空调温度的数码管设置为 28度，并把对应的指令流保存到
桌面\竞赛结果\数码管.txt
6. 手工输入指令控制
使用手工输入指令的方式控制相关的设备，并按格式要求输入指令数据，操作成功后将截图保存至
桌面\竞赛结果\无线传感网结果文件.doc
例如：
请参赛选手实现以下功能：
（1） 手工控制 LED 灯，将 LED3、LED2、LED1点亮，LED4熄灭；
（2） 手工控制蜂鸣器，将其关闭；
（3） 手工控制蜂鸣器，将其打开；
（4） 手工控制数码管，将其数值设定为 22。
7. 设备安装
按照附图 3-5、3-6、3-7 所示，将无线传感网节点板使用螺丝螺帽等固件安装到样板墙面上。
附图3-5 节点板安装正面示意图
第 23 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附图3-6 节点板安装左侧示意图
附图3-7 节点板安装右侧示意图
第 24 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附 录
附图 3-8 协调器
1. 5V DC电源座
2. 电源开关
3. Mini USB串口
4. 复位按钮
5. 电池夹
6. 功能按钮
7. 功能 5向按键
8. 下载接口
9. 网络接口设备
10. 液晶显示屏
11. 功能跳线
注：板载充电电路
第 25 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附图 3-9 节点板
1. 5V DC电源座
2. 电源开关
3. 复位按钮
4. 电池夹
5. Mini USB串口 1
6. Mini USB串口 2
7. 功能按钮 1
8. 功能按钮 2
9. 传感器标准安装接口
10. 下载接口
注：板载充电电路
第 26 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附图 3-10 传感器
注：传感器接口都是统一的，且有方向性，安装时请注意。
附表3-3 无线传感网参数表
无 线 传 感 网 参 数 表
板号 板类型 功能 PANID 信道 Mac地址
01 无外接板 板载温湿度 已经预设 已经预设 已经预设
02 无外接板 板载光照度 已经预设 已经预设 已经预设
03 烟雾传感器 烟雾传感器 已经预设 已经预设 已经预设
04 燃气传感器 燃气传感器 已经预设 已经预设 已经预设
05 人体红外 人体红外 已经预设 已经预设 已经预设
06 数码管 数码管 已经预设 已经预设 已经预设
07 TTL-IO TTL-IO、蜂鸣器 已经预设 已经预设 已经预设
08 雨滴传感器 雨滴传感器 已经预设 已经预设 已经预设
09 光敏电阻 光敏电阻 已经预设 已经预设 已经预设
0A 温度传感器 温度传感器 已经预设 已经预设 已经预设
0B 无外接板 无类型 已经预设 已经预设 已经预设
0C 无外接板 无类型 已经预设 已经预设 已经预设
第 27 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附表 3-4 长地址数据格式表
字段长度 字段含义 备注
2 个字节 短地址 节点板加入 zigbee网络时，随机获取的短地址，可查看 S-ADDR
6 个字节 预留 全部填写 FF
附表 3-5 板号数据格式表
字段长度 字段含义 备注
1 个字节 板号 节点板参数配置的板号，可查看节点编号
附表 3-6 板类型数据格式
字段长度 字段含义 备注
1 个字节 板类型 节点板参数配置的板类型编号，需要输入十六进制数
具体板类型编号可以在基础配置板类型选项中查看。
附表 3-7 数据单元数据格式
字段长度 字段含义 备注
1 个字节 传感器类型 节点板所连接传感器类型，具体查看表 6和表 7
1 个字节 数据格式 请参照表 8
4 个字节 数据内容 请参照表 8
附表 3-8 传感器类型数据格式表 1
板上传感器工作个数——4BYTE，32BIT，可定义 32 种传感器，bit=1，传感器存在，用于
上传数据
位 传感器型号 传感器用途 传感器类型
31 蜂鸣器 0XF8
30 第二路 0-5V 0XF0
29 第一路 0-5V 0XE8
28 4路继电器 0XE0
27 电池电压 0XD8
26 预留 0XD0
25 预留 0XC8
24 电子秤 0XC0
23 液晶模块 0XB8
第 28 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
22 电子罗盘 0XB0
21 LIS3DH 数字加速度 0XA8
20 HP03S 气象传感器 看表 7
19 隔离-IO 0X98
18 TTL-IO 0X90
17 步进电机 0X88
16 直流电机 0X80
15 人体红外 0X78
14 酒精 0X70
13 HDX-2 震动 0X68
12 HC-SR04 超声波测距 0X60
11 干簧管 0X58
10 AT138 红外遥控 0X50
9 数码管 0X48
8 电动窗帘 0X40
7 雨滴 0X38
6 MQ-5 煤气 0X30
5 MQ-2 烟雾 0X28
4 单路继电器 0X20
3 RT10K 光敏电阻 0X18
2 TSL2550D 板载照度 0X10
1 SHT10 板载温湿度 看表 7
0 DS18B20 温度 0X01
附表 3-9 传感器类型数据格式表 2
传感器 传感器用途 传感器类型
温湿度 温度 0X08
温湿度 湿度 0X09
气象传感器 压力 0XA0
气象传感器 温度 0XA1
第 29 页 共 31 页
“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题
附表 3-10 手工数据具体数据表
2530节点板写命令(通过协调器 RF)
功能 数据格式 数据内容 备注
数码管 01 00 00 00 01 0 - 99 16进制显示数据
写单继电器 01 00 00 00 01 BIT0 =0 关 =1开
写 4路继电器 01 00 00 00 01 BIT0,1,2,3 =0 关 =1开
红外发射 01 02 00 00 01 0 -49 16进制,发送波形号
写 4个 LED灯 01 00 00 00 01 BIT0,1,2,3 =0 暗 =1亮
写蜂鸣器 01 00 00 00 01 BIT0 =0 关 =1开
写直流风扇 01 00 00 00 01 BIT0=0--停止,BIT0=3--正转,BIT0=2--反转
写步进电机 02 5A 00 00 01 有符号整数,=0停止,负数倒转,正数正传
蓝色为命令字，为固定值
红色为数据，见备注
第 30 页 共 31 页

展开更多......

收起↑
